Как обнаружить утечку воды с помощью тепловизора

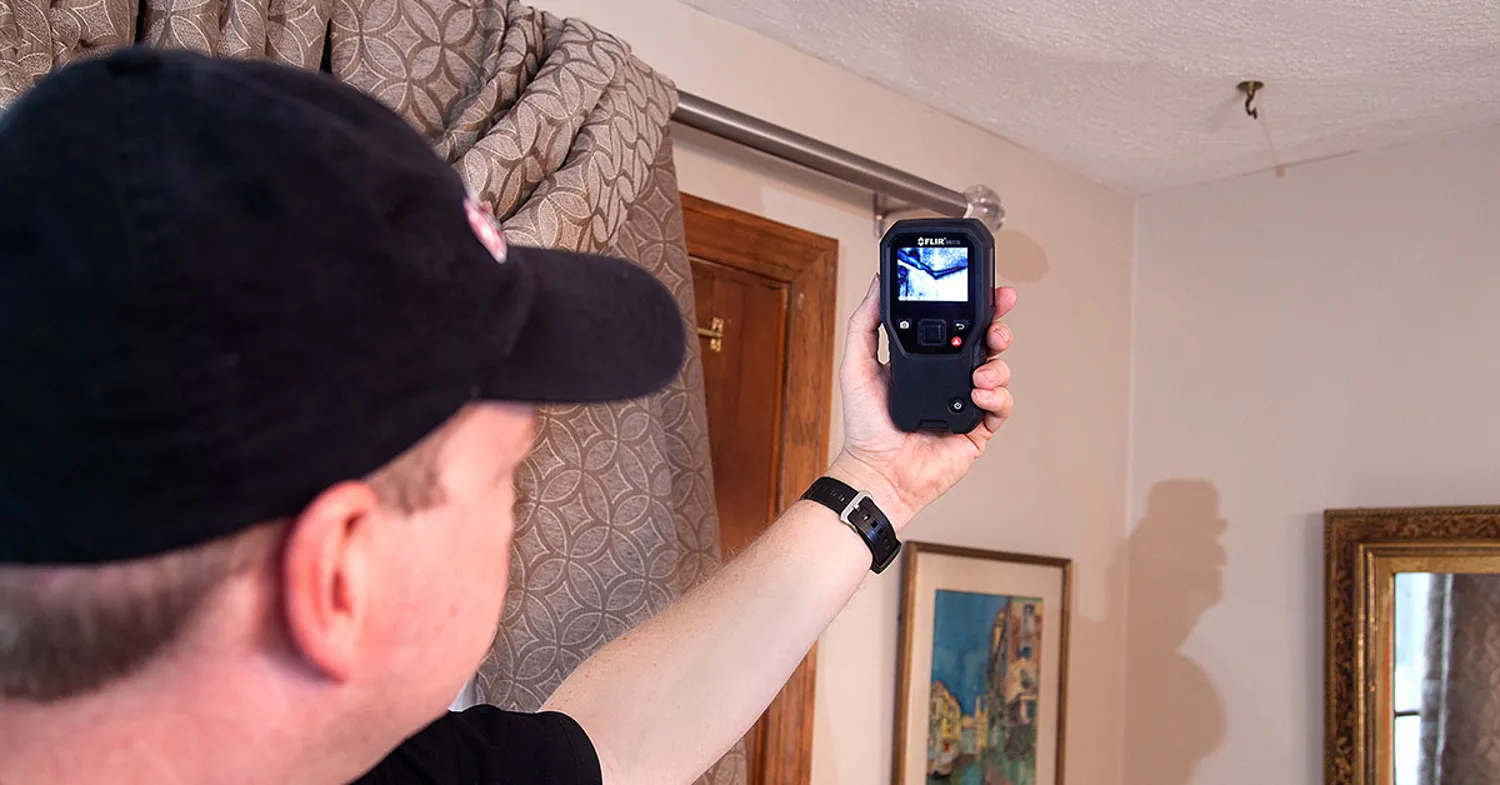

Утечки воды и проникновение влаги могут нанести серьёзный ущерб дому или зданию, и обнаружить их бывает сложно, пока не станет слишком поздно. Используя тепловизор и при определённых условиях, можно обнаружить скрытые проблемы с водой и влагой, не прибегая к разрушающим испытаниям.

Существует множество источников влаги в зданиях, включая влажность воздуха, конденсат, протечки труб, дождь и снег, а также дыхание людей и животных. Обычно низкий уровень влажности не представляет опасности, но протечки или сильная конденсация могут вызвать серьёзные проблемы. Тепловизионная камера не может «видеть» влагу в стенах, но она способна обнаружить едва заметные перепады температур и закономерности, указывающие на наличие воды.

Модели влажности

Влага в зданиях обычно распространяется по характерному шаблону в зависимости от того, где находится источник воды.

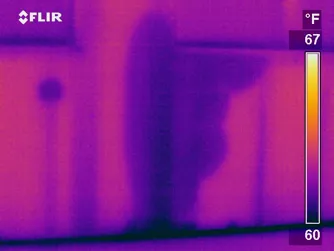

Стены

На стенах влага часто распространяется в виде треугольной формы сверху вниз по мере движения воды.

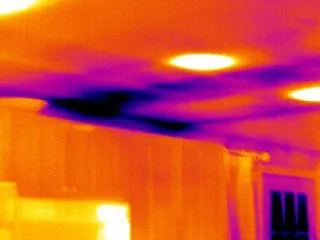

Потолок

На потолке влага обычно имеет аморфную неструктурированную форму с областями различной температуры.

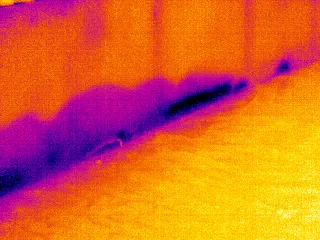

Затопление

При затоплении вода просачивается по стене, попадает в изоляцию и распространяется по каркасу конструкции.

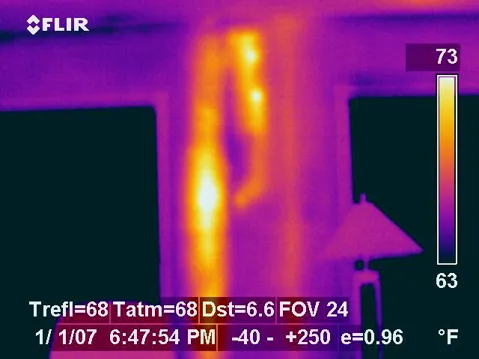

Труба горячего водоснабжения

Утечка из трубы горячего водоснабжения обычно выглядит на тепловизионном изображении как локальная тёплая зона.

Утечка горячей воды отображается как зона повышенной температуры.

Влага является одной из самых сложных для обнаружения проблем в здании. Её признаки едва заметны и легко пропустить до того момента, пока вода не начнёт капать с потолка. Обучение термографии помогает эффективно выявлять такие дефекты и правильно выбирать оборудование для обследования.

Какая тепловизионная камера лучше всего подходит для обнаружения влаги?

Влага обычно вызывает лишь незначительные перепады температур. Поэтому тепловизионная камера для поиска влаги должна обладать высоким разрешением и высокой тепловой чувствительностью (NETD), позволяющей отображать даже минимальные температурные изменения.

Чем ниже показатель NETD, тем лучше. Например, тепловизор с чувствительностью 30 мК отлично подходит для выявления влаги, тогда как камера с чувствительностью 100 мК больше ориентирована на промышленное применение и обнаружение значительных температурных перепадов.

Также рекомендуется использовать тепловизионную камеру с возможностью ручной регулировки уровня и диапазона теплового изображения. Проблемы с влажностью лучше всего выявляются при диапазоне около 10-20°C, что позволяет увидеть даже самые небольшие температурные различия.

Не забывайте о влагомерах

Тепловизионные камеры помогают обнаружить признаки наличия воды и приблизительно оценить степень влажности, однако обнаружение температурной аномалии не гарантирует наличие влаги. Подобные изменения могут быть вызваны и другими факторами.

Чтобы подтвердить результаты обследования, рекомендуется использовать влагомер, который позволит точно определить уровень влажности материала.

При обследовании здания на наличие утечек воды не следует торопиться. Тепловизор обнаруживает воду благодаря различиям температур, вызванным испарением, теплоёмкостью и теплопроводностью материалов, а на эти процессы могут влиять погодные условия и микроклимат помещения.
