Что такое тепловизор?
Тепловизор — это устройство, которое используется для обнаружения небольших изменений температуры в различных отраслях и условиях, таких как здравоохранение, транспорт и электротехническое обслуживание. Тепловая энергия и инфракрасное излучение используются для сбора данных об оборудовании и создания его изображений даже в условиях плохой видимости, таких как туман, дымка и дымка. Устройство может обнаруживать различные электрические проблемы до того, как они возникнут, предотвращая отказ оборудования или опасности от электричества.
Многие проблемы с оборудованием в промышленных условиях можно определить по вибрациям или звукам, но эти признаки не охватывают все потенциальные проблемы, возникающие в промышленном оборудовании. Тепловизор применяет тепловые участки шаблона, чтобы определить, в нормальном ли состоянии исследуемый объект или на подходе какие-либо проблемы.

Как работает тепловизор?
Каждая единица оборудования, имеющая температуру выше абсолютного нуля (-273,15 градуса Цельсия), испускает инфракрасное излучение. Эта энергия, исходящая от объекта, называется его тепловой сигнатурой, причём более высокая температура дает более высокую интенсивность излучения. Тепловизор (или камера) преобразует эти данные в электронное изображение, которое отображается на интерфейсе устройства, поэтому пользователь может сразу же визуально увидеть температуру единицы оборудования. Поскольку машины и устройства очень редко имеют ту же температуру, что и другие единицы оборудования поблизости, то тепловизионной камере легко обнаружить их и отличить друг от друга на своем изображении.

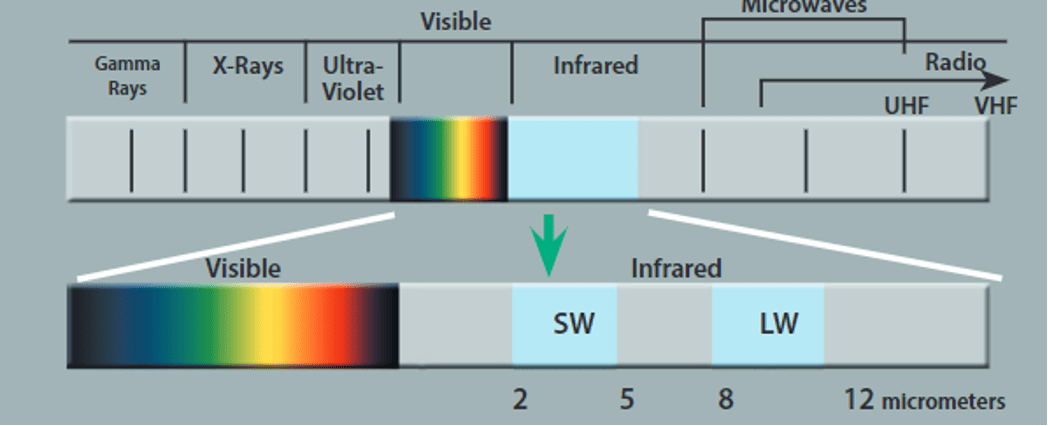

Тепловой спектр

Зачем центрам обработки данных нужны тепловизоры?
Спрос на центры обработки данных резко возрос за последние несколько лет, и ожидается дальнейший рост в следующем десятилетии. Объекты центров обработки данных строятся во всех четырех уголках земного шара быстрыми темпами в результате возросшей популярности облачных технологий, таких как искусственный интеллект, Интернет вещей и 5G. Согласно отчету Research and Markets, доходы от центров обработки данных могут вырасти до 60% в течение следующих четырех лет.
Простоя центра обработки данных необходимо избегать любой ценой, поскольку он оказывает существенное негативное экономическое воздействие. Но это еще не все, простой центра обработки данных также может привести к репутационному ущербу для бизнеса, особенно если они предлагают услуги, ориентированные на клиентов. Поскольку под одной крышей находится так много механической, электрической и электронной инфраструктуры, гарантировать бесперебойную работу центров обработки данных становится все сложнее. Перегрев оборудования является большой проблемой, поскольку он может привести к полному отключению серверов, что может повлиять на пользователей по всему миру. Тепловизионные камеры позволяют оператору контролировать температуру этих машин, чтобы гарантировать, что худшее не произойдет раньше времени.

Преимущества использования тепловизоров

Возможность увидеть полную картину
Тепловизионные камеры позволяют сканировать более обширные области на предмет горячих точек или изменений температуры, в отличие от инфракрасных термометров или термопар. Без тепловизионной камеры легко упустить из виду важные факторы, такие как утечки воздуха, области с недостаточной изоляцией или проникновение воды. Устройство может сканировать целые здания, системы HVAC (отопление, вентиляция и кондиционирование воздуха) и электронные установки. Оно позволяет вам сравнивать температуры компонентов в пределах одной настройки намного проще, и оно никогда не пропускает потенциально проблемную область.
Экономия времени и денег
Техническое обслуживание установок ЦОД может быть трудоемким. Однако благодаря возможностям тепловизора захватывать более обширные поверхности, он может быть очень эффективным для сокращения времени обслуживания, ускорения инспекционных обходов и обнаружения надвигающихся проблем до того, как они превратятся в дорогостоящие операции.
Проведение проверок без остановки оборудования
Поскольку тепловидение является бесконтактным методом, это означает, что операторы могут безопасно выполнять процедуры, не прикасаясь к горячему оборудованию. Кроме того, это также означает, что проверки могут проводиться без прерывания обычного функционирования оборудования. Это также экономит деньги на запланированных простоях машин. Существуют некоторые проверки, такие как системы роторных ИБП, которые необходимо проводить во время работы. Для таких типов процедур тепловизионная камера является идеальным инструментом.
Выведение отчётности на новый уровень
Используя тепловизоры, пользователи могут создавать экспертные, более полные отчеты о своих проверках, которые нравятся как руководству, так и клиентам. Пользователи могут находить тенденции, сравнивая недавние проверки с более ранними данными. Удобство использования современных решений для отчетности еще больше повышается за счет таких функций, как шаблоны, пакетная обработка, редактирование изображений и планирование маршрута.
Профилактические осмотры с использованием тепловизионной съёмки
В современном мире техническое обслуживание охватывает гораздо больше, чем просто ИТ-операции. Для предотвращения механических или электрических сбоев и последующих отключений также необходимы распределительные центры питания и инфраструктура охлаждения. Многие системы, которые жизненно важны для поддержания работоспособности и работы центра обработки данных, нагреваются перед отключением. Инфракрасная термография (тепловизионное изображение) является идеальным инструментом для оценки энергопотребления, электроустановок, охлаждающего оборудования и вычислительного оборудования, поскольку температура является важным показателем энергопотребления и работы оборудования.

Выявляйте проблемы до их возникновения

Стратегии прогнозного и профилактического обслуживания стали полностью зависеть от плановых проверок с помощью тепловизионной камеры. Обслуживающий персонал может выявлять проблемы с электрическими распределительными устройствами, двигателями, инфраструктурой HVAC, источниками бесперебойного питания (ИБП), блоками распределения питания (PDU), аккумуляторами и генераторным оборудованием, а также всеми электрическими устройствами, которые питают серверные системы, с помощью тепловизионных камер. Тепловидение позволяет обслуживающему персоналу выявлять любые проблемы до того, как они приведут к серьезным сбоям и значительному простою.
Более высокая плотность компьютеров и энергоэффективность становятся все более необходимыми, поскольку облачные вычисления становятся новой нормой, а центры обработки данных растут экспоненциально. Владельцы центров обработки данных ищут способы расширить свои мощности, одновременно снижая затраты и потребление энергии. Они могут использовать тепловидение, чтобы получить важные данные о том, как сократить свои потребности в энергии и пространстве, предотвращая перегрев.

Регулярные тепловизионные проверки могут помочь обслуживающему персоналу:

• Выявить любые скрытые проблемы и устранить их до того, как они приведут к вынужденной для устранения этих проблем сверхурочной работе

• Уменьшить вероятность того, что перегрузки цепи или слабые соединения приведут к тому, что деградация компонентов останется незамеченной
• Предотвратить отказы оборудования
• Достигнуть оптимального управления рабочим пространством и энергопотреблением

Где тепловидение может быть наиболее эффективным?
Для решения многочисленных задач по обслуживанию и осмотру центров обработки данных тепловидение является идеальной технологией.
Для решения многочисленных задач по обслуживанию и осмотру центров обработки данных тепловидение является идеальной технологией.

Электрические и механические системы
Ряд электрических или связанных с выработкой электроэнергии систем можно осмотреть с помощью тепловизионных камер. При мониторинге состояния электроустановки тепло является очень хорошим индикатором возможных дефектов. Тепло выделяется, когда ток протекает через резистивный элемент. Электрические соединения могут стать более стойкими со временем из-за коррозии и ослабления. Соответствующее повышение температуры может привести к выходу компонентов из строя, что приведет к незапланированным отключениям.
Несбалансированность нагрузки и увеличение сопротивления тока — вот некоторые проблемы, с которыми могут столкнуться электрические системы. Тепловидение может быстро обнаружить горячие точки, определить серьезность проблемы и помочь установить временные рамки, в которые следует отремонтировать оборудование.

Тепловизионные камеры могут помочь обнаружить проблемы с:

• Перегретые соединения
• Перегруженные или несбалансированные цепи
• Поврежденные переключатели
• Неисправные предохранители
• Источники питания

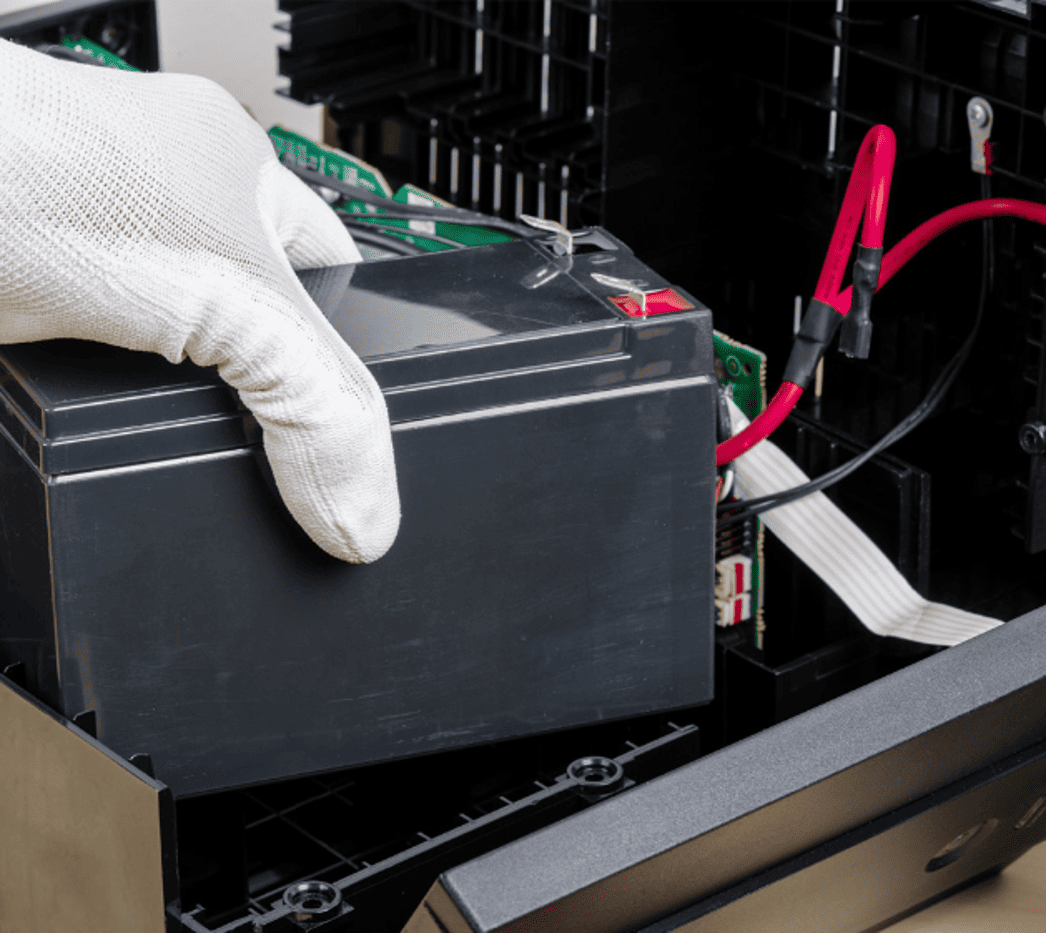

• Аккумуляторные системы
• Генераторные системы
• Источники бесперебойного питания (ИБП)
• Трансформаторы
• Электрические панели
• Резистивные нагрузочные блоки

DT9889 высокоточный мультиметр с функцией тепловизора, от -20ºC до 260ºC

Системы отопления, вентиляции и кондиционирования воздуха и охлаждения
Центры обработки данных требуют идеальных условий воздушного охлаждения для бесперебойной и эффективной работы. В центрах обработки данных часто используется конфигурация «горячий коридор/холодный коридор». Серверные стойки располагаются в коридорах, обращенными друг к другу фасадами. Холодные коридоры получают холодный воздух из блока кондиционирования воздуха компьютерного зала (CRAC), который расположен в нижней части фальшпола. Этот холодный воздух охлаждает серверы на стойках. В то же время задние части серверов откачивают горячий воздух в горячий коридор, который затем направляется обратно в блок CRAC.
С помощью тепловизионных камер можно проверить ряд электрических или связанных с выработкой электроэнергии систем. При мониторинге состояния электроустановки тепло является очень хорошим индикатором возможных дефектов. Тепло выделяется, когда ток протекает через резистивный элемент. Электрические соединения могут стать более прочными со временем из-за коррозии и ослабления. Соответствующее повышение температуры может привести к выходу компонентов из строя, что приведет к незапланированным отключениям.
Несбалансированность нагрузки и увеличение сопротивления тока — вот некоторые проблемы, с которыми могут столкнуться электрические системы. Тепловидение может быстро обнаружить горячие точки, определить серьезность проблемы и помочь установить временные рамки, в которые следует отремонтировать оборудование.

Тепловизионные камеры могут помочь обнаружить проблемы с:

• Перегретые соединения
• Перегруженные или несбалансированные цепи
• Поврежденные переключатели
• Неисправные предохранители
• Источники питания
• Аккумуляторные системы
• Генераторные системы
• Источники бесперебойного питания (ИБП)
• Трансформаторы
• Электрические панели
• Резистивные нагрузочные блоки

Системы отопления, вентиляции и кондиционирования воздуха и охлаждения
Центры обработки данных требуют идеальных условий воздушного охлаждения для бесперебойной и эффективной работы. Конфигурация горячего коридора/холодного коридора часто используется в центрах обработки данных. Серверные стойки располагаются в коридорах, при этом их фасады обращены друг к другу. Холодные коридоры получают холодный воздух из блока кондиционирования воздуха компьютерного зала (CRAC), который расположен в нижней части фальшпола. Этот холодный воздух охлаждает серверы на стойках. В то же время задние части серверов откачивают горячий воздух в горячий коридор, который затем направляется обратно в блок CRAC.

Пример схемы работы «горячий коридор/холодный коридор»

Поскольку в настоящее время центры обработки данных упаковывают все больше серверов в свои стойки, тепловизионная съемка становится все более важной как способ обеспечения оптимальной производительности горячего/холодного коридора. Пользователи смогут выявлять такие проблемы, как несоосность воздуховодов и сбои в электропроводке с помощью тепловизионных камер, а затем решать, какие корректирующие действия предпринять.

Использование тепловизионной камеры во время проверки HVAC может:

• Контролировать распределение температур в серверной стойке
• Находить неправильно проложенные и протекающие воздуховоды
• Просматривать электрические или механические дефекты блока CRAC
• Подтверждать источник потерь энергии
• Находить отсутствующую изоляцию
• Находить утечки конденсата переменного тока
• Находить внутренние вентиляторы сервера, которые не работают или повреждены

Поскольку в настоящее время центры обработки данных упаковывают все больше серверов в свои стойки, тепловизионная съемка становится все более важной как способ обеспечения оптимальной производительности горячего/холодного коридора. Пользователи смогут выявлять такие проблемы, как несоосность воздуховодов и сбои в электропроводке с помощью тепловизионных камер, а затем решать, какие корректирующие действия предпринять.

Солнечная энергия
Солнечная панель, которая является важнейшим компонентом солнечной системы, должна быть надежной и способной продолжать вырабатывать электроэнергию в течение многих лет. К сожалению, солнечные панели могут быть повреждены. Поэтому, чтобы быстро определить проблемы с солнечными панелями вплоть до уровня ячеек, специалисты по техническому обслуживанию сканируют солнечные панели, установленные на крышах или в солнечных парках, с помощью тепловизоров.
Солнечная панель, которая является важнейшим компонентом системы солнечных панелей, должна быть надёжной и способной продолжать вырабатывать электроэнергию в течение многих лет. К сожалению, солнечные панели могут быть повреждены. Поэтому, чтобы быстро определить проблемы с солнечными панелями вплоть до уровня ячеек, специалисты по техническому обслуживанию сканируют солнечные панели, установленные на крышах или в солнечных парках, с помощью тепловизоров.

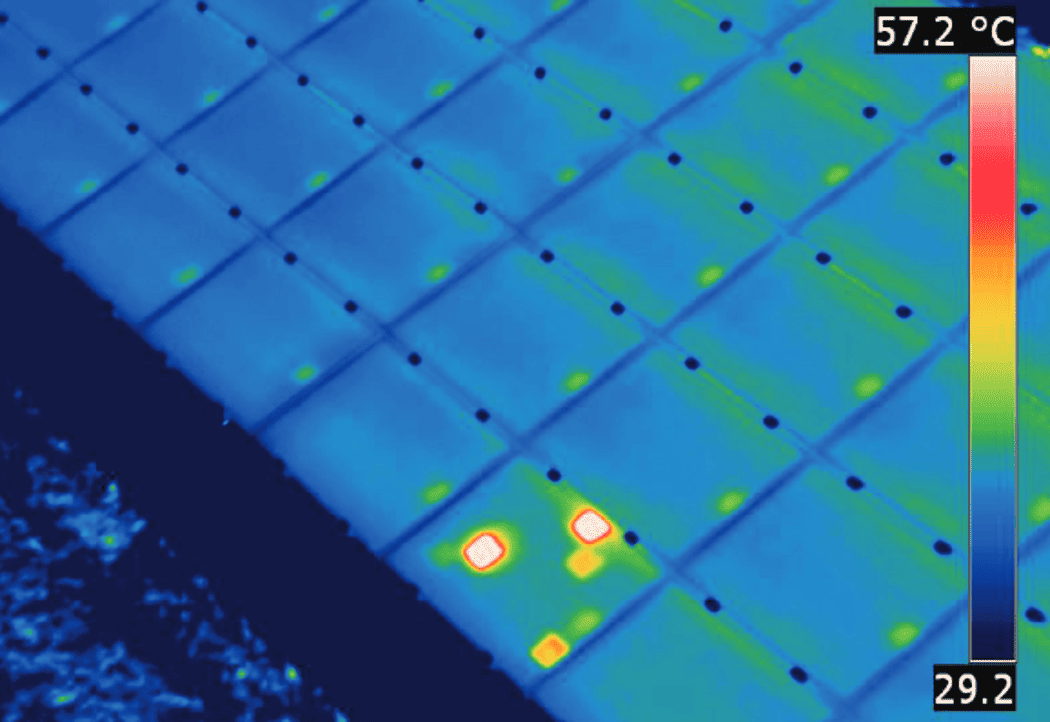

Выявление модулей, которые постоянно нагреваются сильнее других, и поиск физических повреждений

Возобновляемая энергия
Использование возобновляемых источников энергии, таких как солнечная и ветровая энергия, улучшается среди операторов центров обработки данных. Центры обработки данных могут уменьшить свое воздействие на окружающую среду, при этом по-прежнему достигая долгосрочных целей устойчивости благодаря этим возобновляемым источникам энергии.

Физическая безопасность
Тепловизионные камеры могут определять не только температурные изменения или горячие точки. Они помогают защищать физическую границу от нежелательных вторжений или нарушителей. Поскольку центры обработки данных работают круглосуточно, им требуются эффективные технологии, которые позволят осуществлять непрерывный мониторинг объекта.
Для развертывания центров обработки данных идеально подходят тепловизионные камеры безопасности с высокой контрастностью, высоким разрешением и большой дальностью обнаружения. Тепловизионные камеры могут вести наблюдение в самых неблагоприятных погодных условиях, таких как небольшой дождь, туман, дым или полная темнота, в отличие от стандартных видеокамер.
Тепловизионные камеры способны различать человека и транспортное средство при использовании в сочетании с видеоаналитикой. Когда тепловизоры объединяются с радаром, клиент больше не нужен, что помогает исключить человеческую ошибку. Удаленные операторы могут оценивать тепловизионные и видимые видеопотоки области для лучшей проверки сигналов тревоги и идентификации нарушителя путем интеграции тепловизионных камер с HD-камерами видимого диапазона.

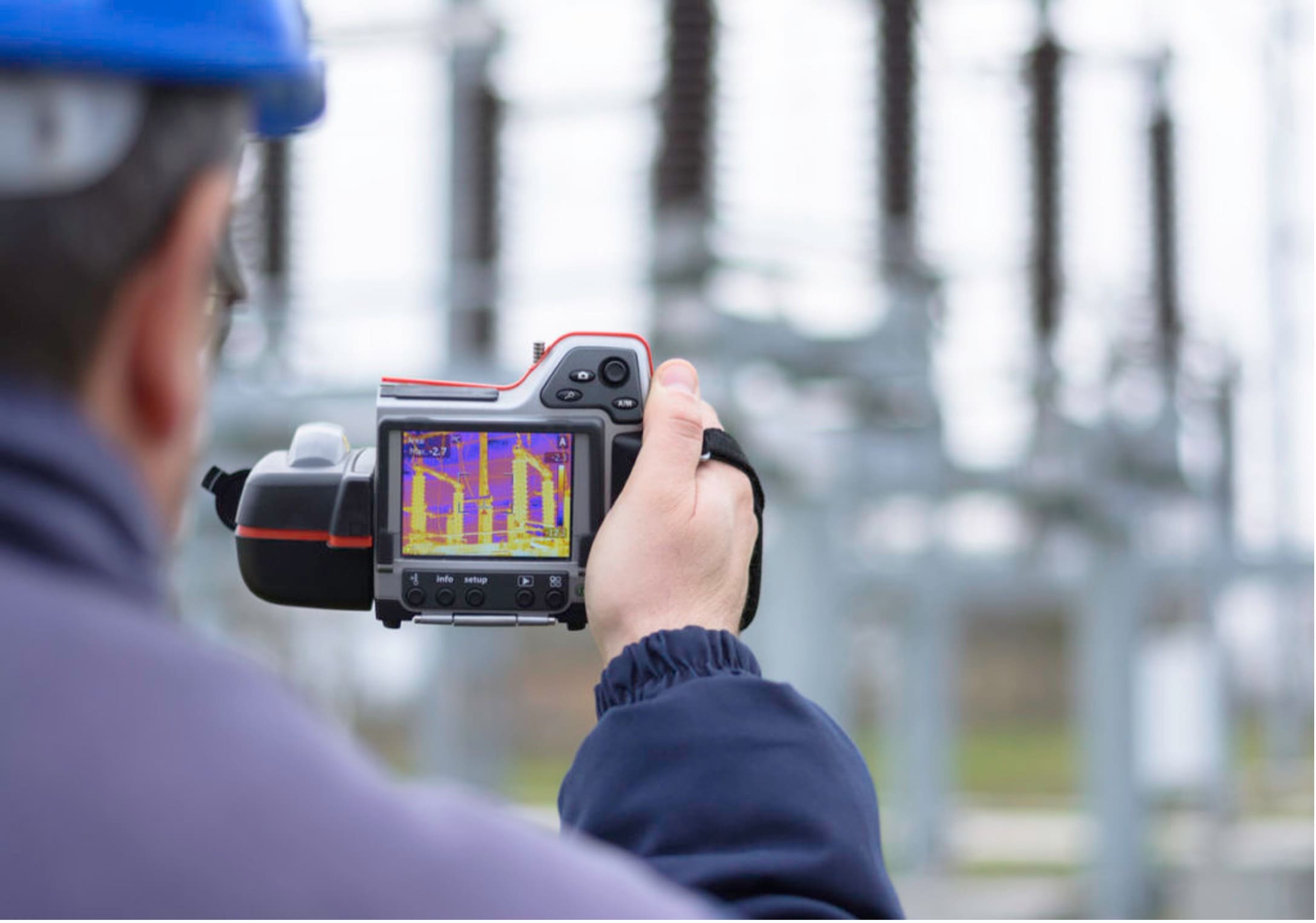

Тепловизионная камера. Техник использует тепловизионную камеру для проверки температуры на промышленном оборудовании

Какие характеристики следует учитывать при выборе тепловизора?

Диапазон — это диапазон температур, которые может измерить камера. Выбор более высокого диапазона температур имеет решающее значение для измерения более горячих промышленных приложений, таких как котлы, печи или печи. Когда камера находится вне диапазона и не может измерить температуру объекта, рядом с числом появляется звездочка, указывающая на то, что камера оценивает температуру.
Поле зрения (FOV) — FOV зависит от объектива и относится к тому, насколько хорошо вы можете видеть через объектив. Для работы вблизи необходим FOV 45° или выше, а для работы на больших расстояниях необходим телеобъектив (6° или 12°).
ИК-разрешение — это количество пикселей на экране. Чем выше разрешение, тем больше данных может собрать камера.
Тепловая чувствительность — иногда называемая разницей температур, эквивалентной шуму (NETD), тепловая чувствительность касается наименьшей разницы температур, которую может уловить камера. Чем меньше число, тем чувствительнее тепловизионная камера.
Фокус — тепловизионные камеры обычно имеют три типа фокусировки: фиксированную, ручную или автоматическую. Фиксированный режим означает, что он всегда в фокусе, ручной режим означает, что пользователь должен изменить его самостоятельно, а автоматический режим означает, что камера будет фокусироваться автоматически на основе того, что она может видеть.
Спектральный диапазон — это относится к диапазону длин волн, которые может обнаружить тепловизионная камера.
