Тепловидение и тепловизоры: возможности современной термографии

Тепловидение, или термография - это способ получения изображений на основе собственного теплового излучения объектов. Поскольку тепловое излучение напрямую зависит от температуры поверхности, с помощью тепловизора можно измерять температуру на расстоянии.

Тепловизор формирует тепловое изображение с возможностью измерения температуры в каждой точке кадра. Изначально данные технологии развивались исключительно для военных задач благодаря своей высокой стоимости и уникальным возможностям обнаружения объектов.

Тепловизор является полностью пассивным прибором. Он не излучает никаких сигналов, не оказывает воздействия на исследуемый объект и не может быть обнаружен. Благодаря высокой температурной чувствительности современные тепловизоры способны выявлять минимальные температурные различия даже на значительных расстояниях.

Многие помнят фильм «Хищник» 1987 года с Арнольдом Шварценеггером, где использовалось инфракрасное зрение. На самом деле подобные технологии давно существуют и сегодня широко применяются в энергетике, строительстве, промышленности и системах безопасности.

Основные задачи, решаемые тепловизорами

Электрооборудование

Тепловизоры уже более 30 лет успешно используются в энергетике. Любое электрооборудование, потребляющее электрический ток, нагревается. Это касается как мощного оборудования электростанций и подстанций, так и бытовой электропроводки.

Тепловизор помогает определить перегрузку электропроводки, качество контактных соединений, возможные места перегрева и предотвратить аварии или возгорания.

Рис. 1

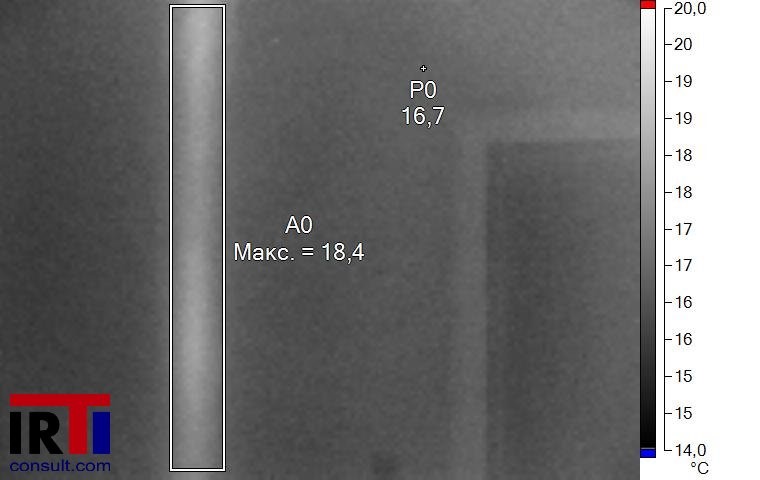

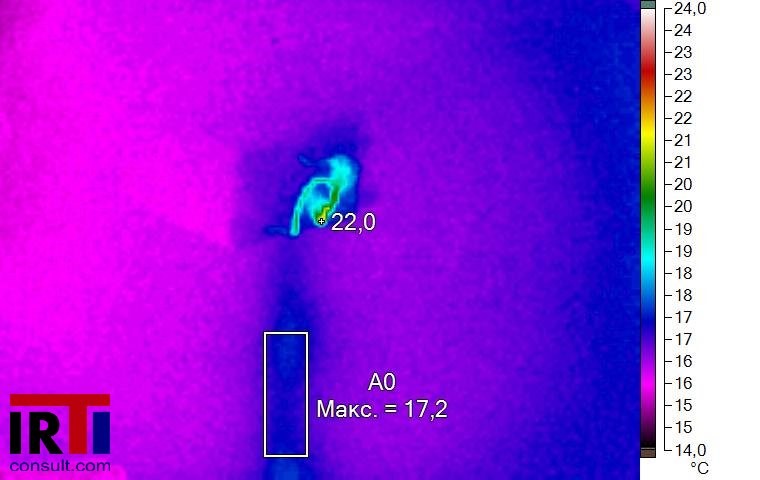

Даже незначительное повышение температуры на поверхности стены может свидетельствовать о серьезном перегреве кабелей внутри конструкции.

Рис. 2

Кроме диагностики контактных соединений, тепловизор позволяет выявлять несанкционированные подключения к электрическим сетям.

Тепловые потери зданий

При росте стоимости энергоносителей всё большую актуальность приобретают вопросы энергоэффективности зданий и качества работы систем отопления.

Тепловизор позволяет быстро определить:

• Потери тепла через окна и двери.
• Недостаточную теплоизоляцию стен.
• Мостики холода.
• Проблемы систем отопления.

Рис. 3

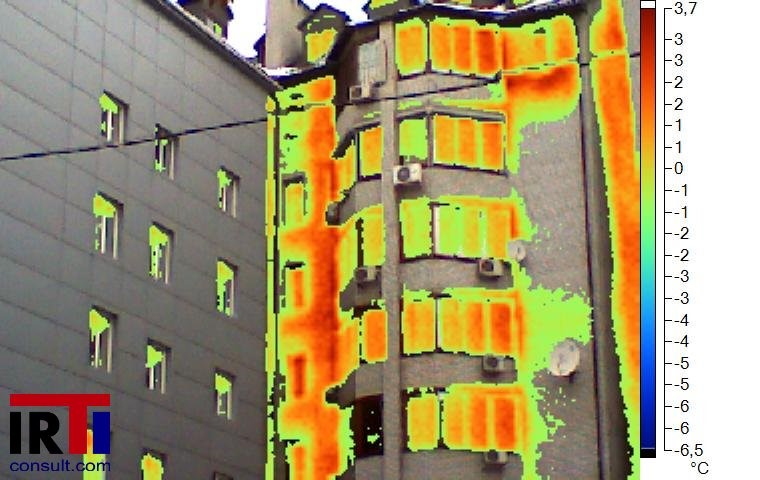

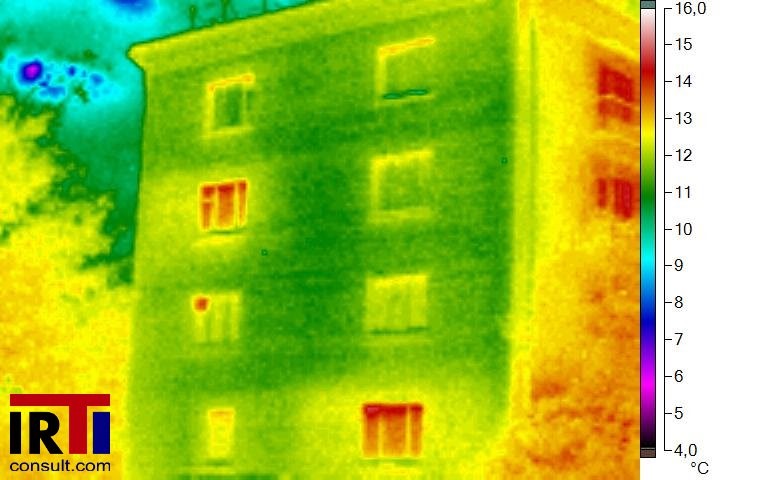

На тепловом изображении хорошо видны квартиры с наибольшими теплопотерями через оконные конструкции.

Рис. 4

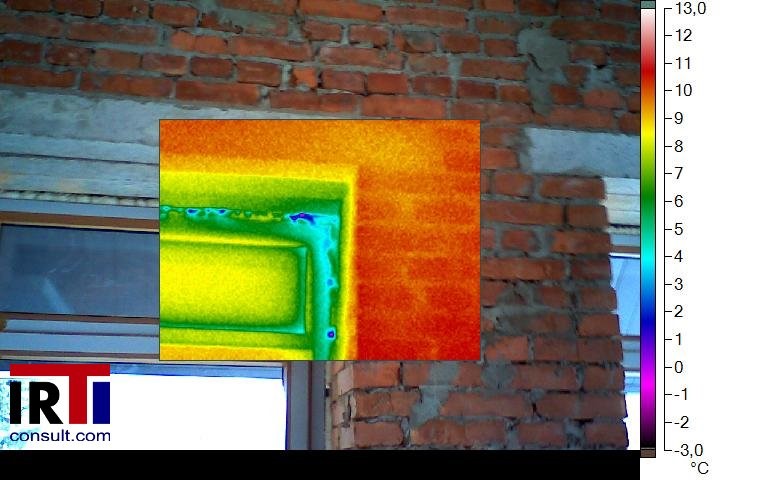

Основные потери тепла происходят через окна и недостаточно утепленные стыки стен.

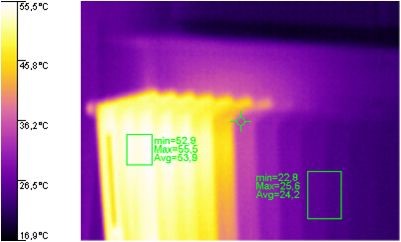

В большинстве многоквартирных домов значительная часть тепла теряется через стены за радиаторами отопления.

Рис. 5

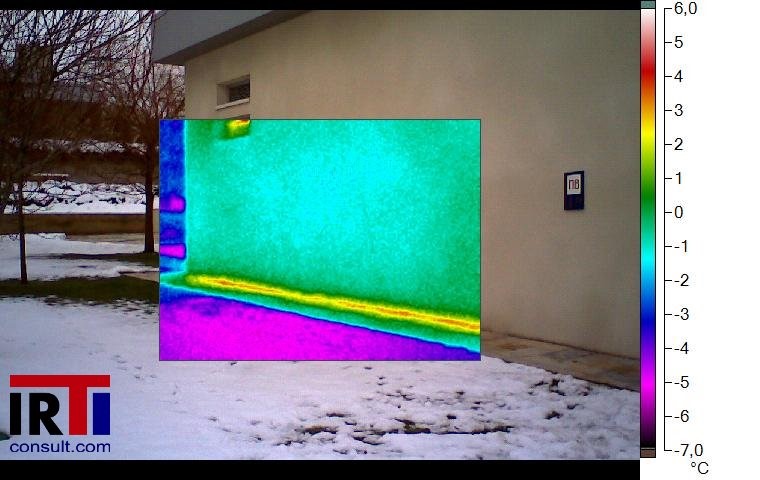

Недостаточная теплоизоляция фундамента приводит к потерям тепла, сырости стен и ухудшению микроклимата помещений.

Рис. 6

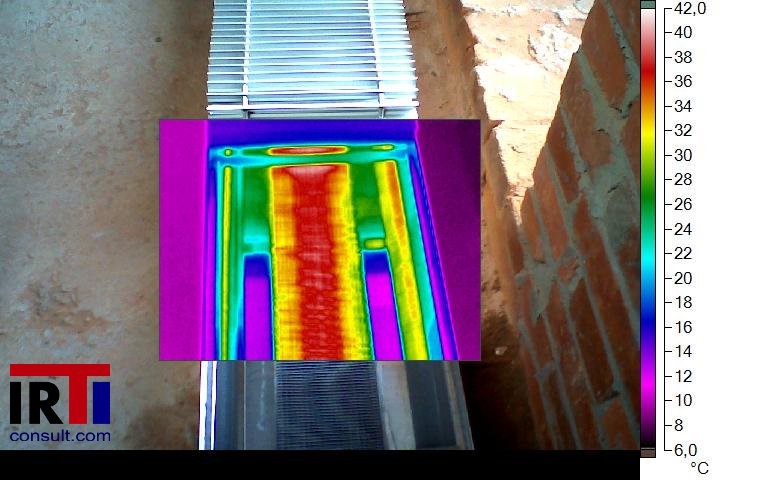

Тепловизионное обследование позволяет быстро определить эффективность системы отопления и выявить места утечки тепла.

Рис. 7

Рис. 8

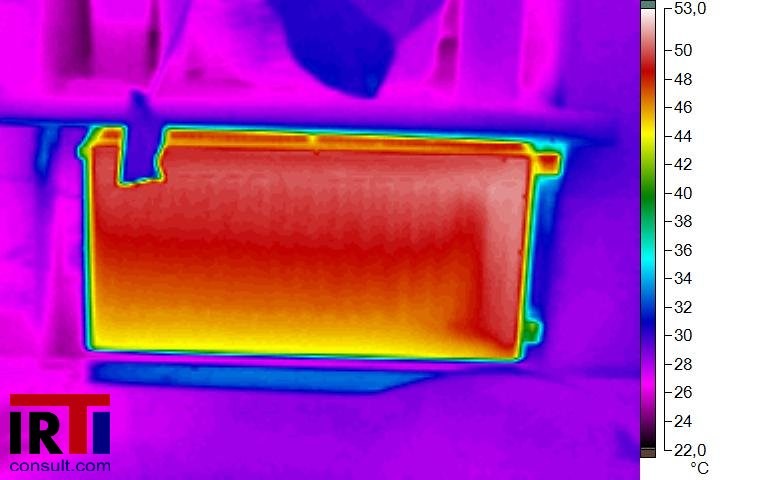

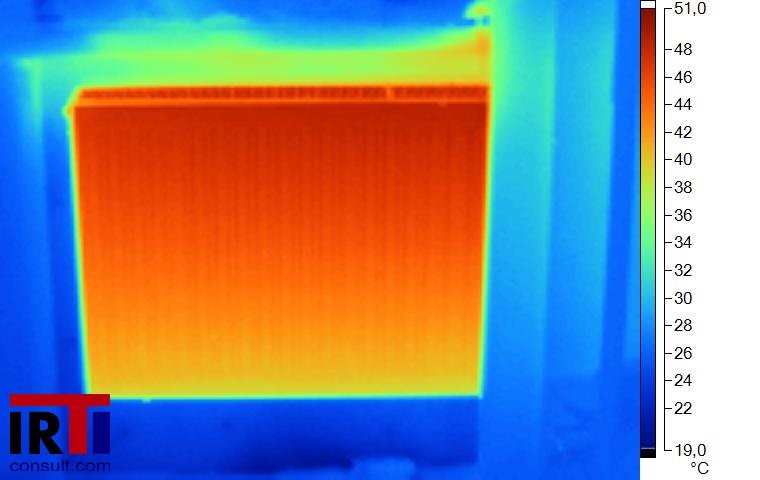

С помощью тепловизора можно быстро обнаружить завоздушивание радиаторов и нарушения циркуляции теплоносителя.

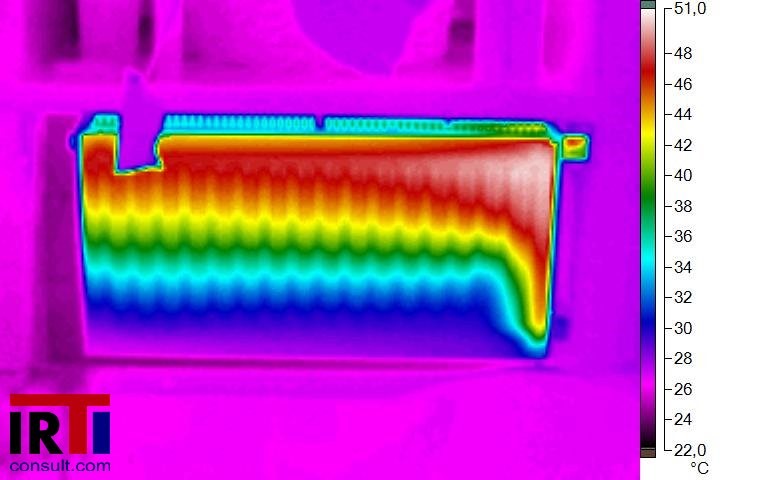

Причиной неэффективной работы радиатора может быть обычная воздушная пробка, которая хорошо видна на тепловизионном изображении.	Рис. 9
Рис. 10	Рис. 11
Рис. 12	Рис. 13

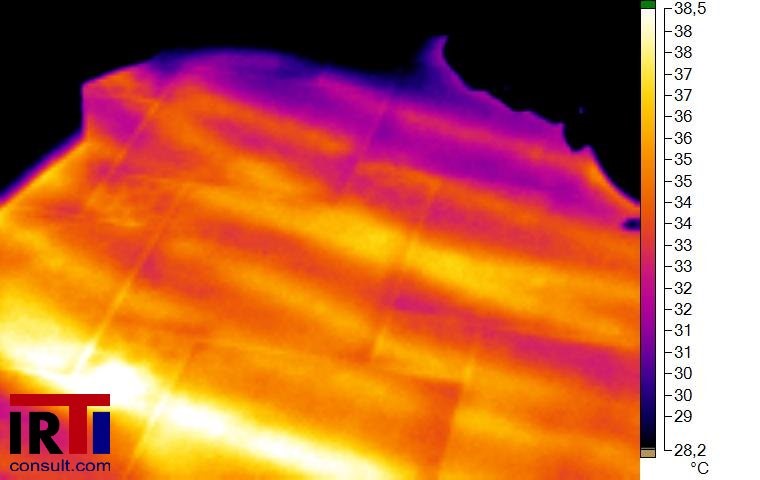

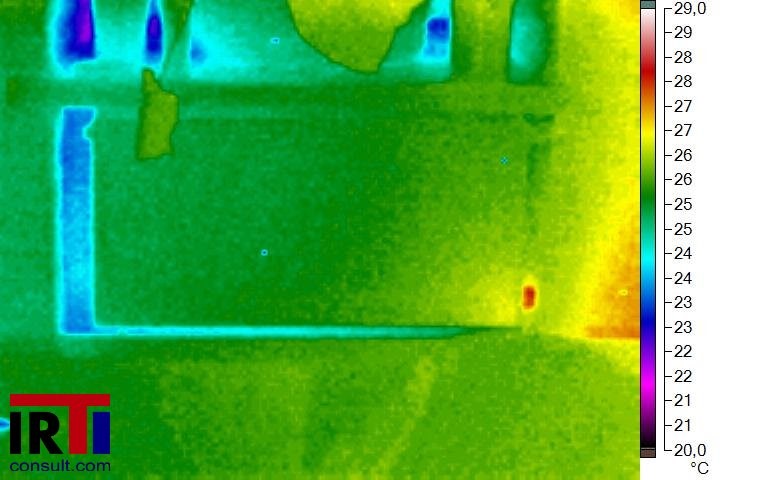

Тепловизор незаменим при работе с системами теплого пола. Он позволяет оценить эффективность нагрева и определить расположение нагревательных элементов перед проведением ремонтных работ.

Тепловизионный контроль теплого пола позволяет избежать повреждения труб или кабелей при ремонте.

Рис. 14

Охранные системы

Тепловидение позволяет обнаруживать людей и объекты в полной темноте и при сложных погодных условиях. Поэтому тепловизионные камеры широко используются в системах безопасности и видеонаблюдения.

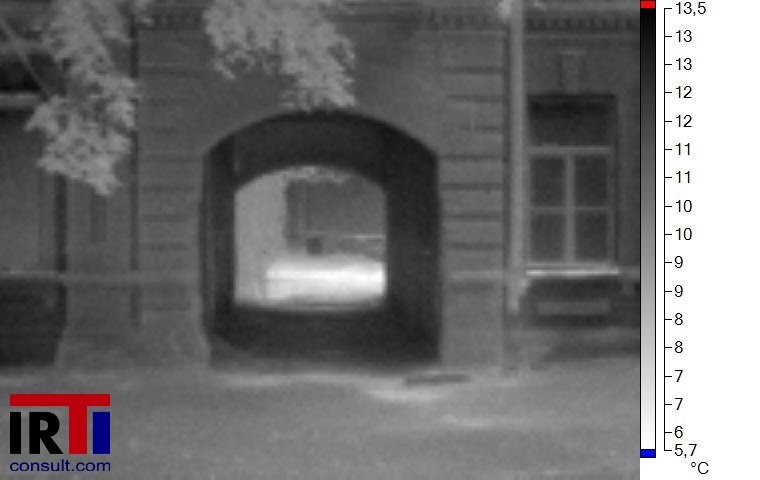

Даже при полном отсутствии освещения тепловизор обеспечивает четкое изображение контролируемой территории.

Рис. 15

Продолжение следует…
