Тепловидение против пирометров: руководство по лучшим методам бесконтактного измерения температуры

Точное бесконтактное измерение температуры имеет решающее значение для поддержания качества продукции, оптимизации процессов и обеспечения безопасности в различных отраслях промышленности. Двумя примечательными технологиями, широко используемыми для этой цели, являются тепловизионные камеры и пирометры.

В компанию LIMAB UK, являющуюся ведущим поставщиком и того, и другого, часто обращаются клиенты, которым необходимо знать, является ли тепловизионная камера или пирометр лучшим вариантом для конкретного применения. В этом руководстве мы углубимся в технологию каждой линейки продуктов, обеспечим всестороннее сравнение и исследуем наиболее подходящие области применения.

Что такое тепловидение?

Тепловизионные устройства, также известные как тепловизионные камеры, инфракрасные (ИК) камеры или термографические камеры, захватывают и отображают изображения на основе инфракрасного (ИК) излучения (тепла), излучаемого объектами. В отличие от обычных камер, которые улавливают видимый свет для создания изображений, тепловизионные камеры обнаруживают разницу температур, а затем преобразуют эти различия в визуальное изображение. Полученные изображения, называемые термограммами, представляют изменения температуры в разных цветах или оттенках серого, что позволяет пользователям определять области тепла и холода.

Тепловизионное устройство, такое как тепловизионная камера Mikron®, улавливает эту энергию и преобразует ее в изображение, на котором более теплые области кажутся ярче, а более холодные — темнее.

Тепловизионные камеры Микрон®

Доступно в LIMAB UK.

Тепловидение имеет разнообразные применения: от предотвращения пожаров (обнаружения горячих точек) до мониторинга печей, инспекций зданий и многих промышленных тепловых процессов. Он играет жизненно важную роль во многих отраслях, что делает его бесценным инструментом в современном мире, основанном на технологиях.

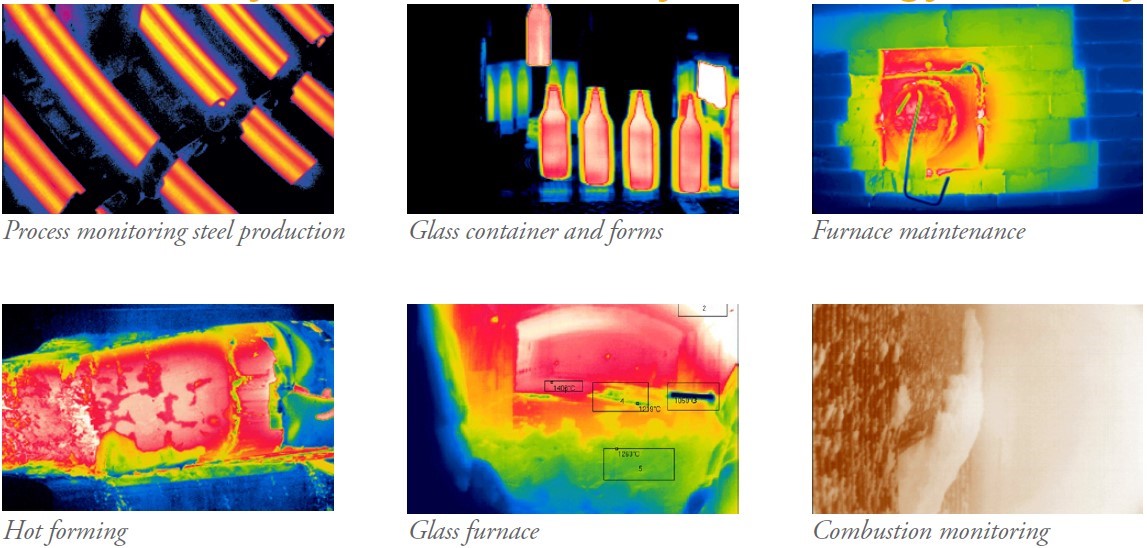

Применение тепловидения в промышленных условиях

Каковы преимущества тепловидения?

1. Подробные тепловые карты

Тепловизионная камера создает комплексную тепловую карту, показывающую распределение и изменение температуры по всему полю зрения. Наличие такого представления об относительной разнице температур позволяет операторам определять места температурного перегрева и холода.

2. Бесконтактное измерение

Тепловизионные камеры измеряют температуру с безопасного расстояния, что позволяет удаленно просматривать и контролировать чрезвычайно горячие объекты или использовать их в опасных средах. Это преимущество также распространяется на измерение температуры пирометрами, поскольку они также являются бесконтактными приборами для измерения температуры.

3. Сканирование большой площади

Тепловизионные камеры могут эффективно сканировать и контролировать обширные территории на предмет изменений и температурных режимов, что полезно для профилактического обслуживания и проверок безопасности.

4. Мониторинг в реальном времени

Системы тепловидения обеспечивают немедленный мониторинг температуры в режиме реального времени, позволяя мгновенно оценивать ситуацию и принимать решения.

5. Универсальные приложения

Тепловизионные камеры находят множество применений в самых разных отраслях: от научных исследований и производства до медицинской диагностики и управления объектами. Эти инструменты используются, среди прочего, для осмотра зданий, проверки электрических систем и мониторинга печей.

Каковы недостатки тепловидения?

1. Относительное измерение

Тепловизионные камеры отлично подходят для создания визуального представления относительных различий в температуре (т. е. горячих и холодных точек) на участке или поверхности объекта. Однако камеры бюджетного класса не могут измерять фактическую абсолютную температуру — только относительную температуру между различными участками области или объекта.

2. Ошибки измерения температуры.

Тепловизионная камера может давать неточные результаты, если определенные материалы в поле зрения камеры имеют разные уровни излучательной способности (т. е. эти поверхности излучают разные уровни теплового излучения).

Могут также существовать другие факторы окружающей среды и атмосферы, влияющие на температуру, которую будет регистрировать тепловизионная камера.   Поэтому рекомендуется, чтобы квалифицированный оператор (термографист) мог считывать и интерпретировать результаты.

3. Более медленная скорость измерения

Хотя тепловизионные камеры могут иметь высокую скорость обновления, они обычно имеют более медленную скорость отклика, чем пирометр, что делает их менее подходящими для применений, где температура быстро меняется.

Что такое пирометр (инфракрасный термометр)?

Пирометр серии Impac IN 140/5

Доступно в LIMAB UK.

Подобно тепловизионным камерам, пирометры или инфракрасные термометры представляют собой датчики, которые измеряют температуру путем анализа инфракрасного излучения, испускаемого поверхностью объекта. Однако пирометры измеряют температуру объекта в одной точке, а не по всей площади. Пирометры могут только преобразовывать температуру горячего объекта в показания Цельсия (°C) или Фаренгейта (°F) — они не создают изображения, показывающее горячие или холодные точки объекта.

Пирометры часто используются в промышленности для измерения объектов, подвергающихся экстремальным температурам — например, светящихся или расплавленных металлов или стекла.

Каковы преимущества пирометров?

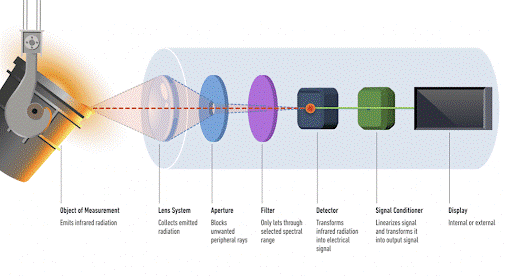

Основные функции пирометра

1. Одноточечное измерение

Пирометры обеспечивают точные измерения температуры в определенной точке поверхности.

Хотя они не могут обеспечить визуальное представление относительной разницы температур объекта или поверхности, недостаток изображений они компенсируют точностью, давая вам точную температуру в определенной точке объекта.

2. Высокая точность

Пирометры предназначены для обеспечения более точных измерений температуры. Их можно использовать для измерения конкретного материала, что позволяет оптимизировать характеристики измерения для данного применения.   Они обеспечивают надежность, гарантируя поддержание критических температурных процессов в жестких пределах.

Вы также можете использовать пирометр определенного типа для оптимизации характеристик измерения для конкретного материала или применения, обеспечивая чрезвычайно высокий уровень точности.

3. Быстрая скорость ответа

Пирометры имеют высокую скорость отклика, что делает их пригодными для управления процессами и мониторинга в режиме реального времени. Они могут точно отслеживать изменение температуры объекта без задержек, что имеет решающее значение во многих процессах производства стекла, металла и других промышленных термических процессах.

4. Доступный

Вообще говоря, пирометры являются более экономичным решением, чем тепловизионные камеры, что делает их жизнеспособным инструментом для более широкого спектра промышленных применений. Если принять во внимание их долгосрочную надежность и низкие затраты на техническое обслуживание, доступность пирометров становится еще более очевидной.

Каковы недостатки пирометров?

1. Оценка ограниченной территории

Пирометры могут измерять температуру объекта или поверхности только в одной точке. Это отлично подходит для точности, но не очень, если ваша цель — сканировать и визуализировать распределение температуры на большой площади.

2. Недостаток визуальных данных

Пирометр не дает визуальных изображений. В зависимости от ваших целей отсутствие визуальных измерений может привести к тому, что вы потенциально упустите нюансы тепловых аномалий.

Тепловидение против пирометров: какой инструмент использовать?

При выборе между тепловизионной технологией и пирометрами решение будет полностью зависеть от вашего приложения и технических требований.

Тепловизионные камеры наиболее подходят для применений, требующих всестороннего наблюдения за распределением температуры. Они превосходно справляются с профилактическим обслуживанием, проверками безопасности и крупномасштабным мониторингом, обеспечивая четкое визуальное представление изменений температуры на больших площадях.

С другой стороны, пирометры идеально подходят для точного измерения температуры объекта в определенной точке. Они не требуют особых навыков для работы и обеспечивают высокую точность и надежность измерения температуры без необходимости интерпретации результатов. Их компактная и прочная конструкция делает их пригодными для легкой установки во всех типах промышленных применений.

В конечном счете, понимание сильных сторон и ограничений каждой технологии имеет первостепенное значение при выборе наиболее эффективного и действенного устройства для измерения температуры в промышленных целях.
