Очень длинные кабели

Чрезвычайно длинные кабели соединяют компьютеры, датчики и другое оборудование, разделенное расстояниями в тысячи футов или более, иногда милями. Простое подключение длинных кабелей к современному прибору для проверки кабелей без внесения изменений в процесс измерения приведет к получению ложных данных. По мере увеличения длины проводов каждый из них начинает больше походить на пластины удлиненного конденсатора, особенно при наличии экранирующего проводника, как показано на рисунке 9.

Автоматические тестеры кабеля, в отличие от омметров, используют серию быстрых импульсов для получения данных о соединении и сопротивлении, и паразитная емкость длинного кабеля искажает эти импульсы. Для измерений соединения и сопротивления обычно увеличение длительности тестовых импульсов решает проблему, предоставляя схеме возбуждения тестера больше времени для накопления заряда в паразитной емкости перед считыванием ответа. Это также приводит к увеличению времени тестирования. Как и в случае с автономным тестированием подводной лодки, упомянутым в начале статьи, кабель должен быть изолирован от заземления или, если это невозможно, тестер и ПК должны быть изолированы.

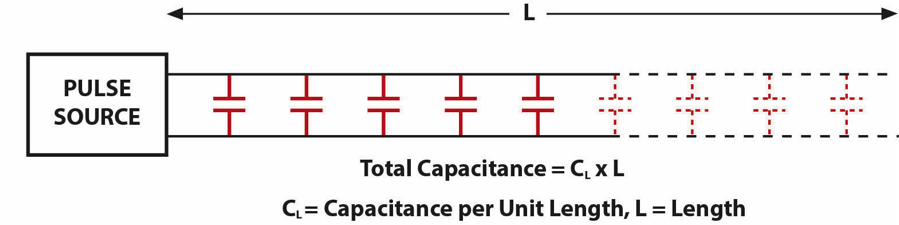

Рис. 9: Визуализация емкости кабеля

Высоковольтное испытание длинных кабелей ставит нас перед той же проблемой емкости, но в этом случае пусковой ток, необходимый для того, чтобы довести кабель до испытательного напряжения, может превысить уровень тока, который обычно означает пробой изоляции («ток отключения»). В этом случае уменьшают скорость нарастания, чтобы постепенно увеличивать испытательное напряжение.

Тестирование длинных кабелей высоким напряжением также представляет серьезную проблему безопасности. В отличие от низковольтного теста на непрерывность и сопротивление, который использует импульсы 10 В постоянного тока, тест hipot может подавать на кабель 500 В постоянного тока или более для проверки свойств изоляции и утечки. При плавном повышении напряжения в кабеле накапливается значительный заряд из-за его большой емкости. Если человек случайно прикоснется к дальнему концу длинного кабеля во время испытания, он может получить серьезный электрический удар от накопленного заряда, поэтому подобные испытания требуют особой осторожности со стороны операторов.

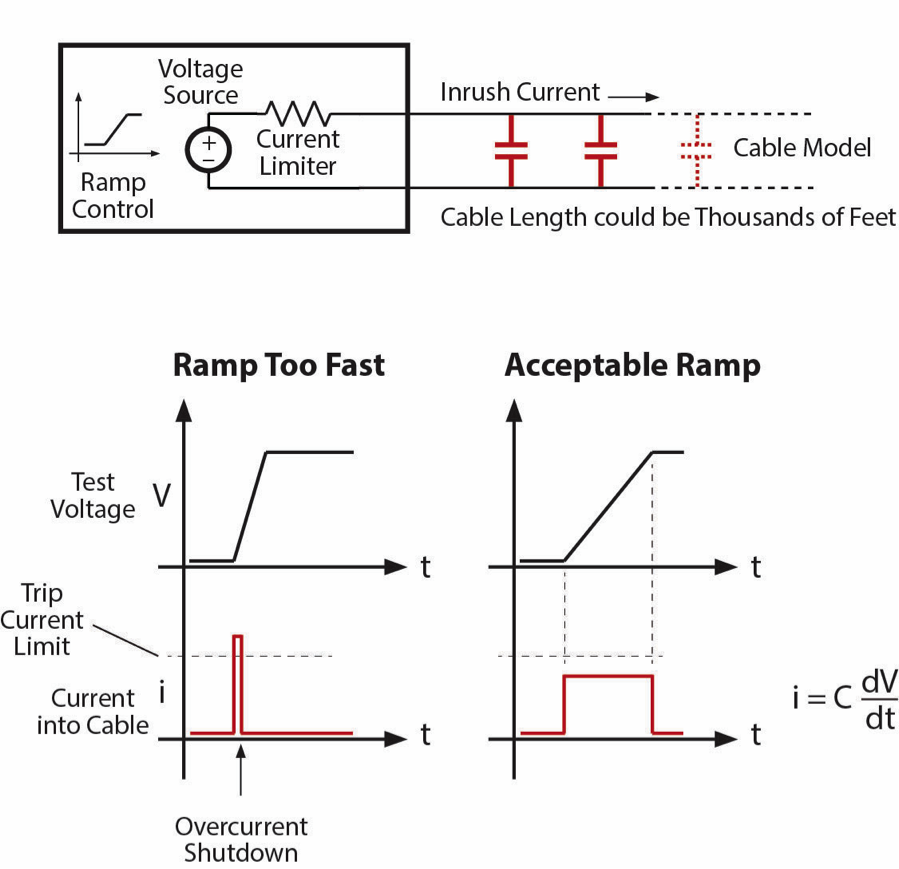

Рис. 10: Схема испытания для длинных кабелей

Чтобы достичь испытательного напряжения без предварительного достижения тока отключения, необходимо отрегулировать линейное изменение напряжения в соответствии с длиной кабеля.

Концерты

Многим нравится живая концертная площадка с рок-музыкантами, вокалистами и яркими лазерными световыми и звуковыми эффектами. Мало кто знает об огромных усилиях, необходимых для организации одного из таких концертов, или о большом и разнообразном количестве кабелей, необходимых для того, чтобы все работало. К ним относятся кабели для питания, освещения, микрофонов, динамиков, видеопроекторов и камер, управления лазерами и спецэффектами, а также панели микшера.

Несколько компаний специализируются на аренде кабелей и оборудования, необходимых для проведения подобных мероприятий. Поскольку кабели подключаются и отключаются для каждого шоу, по ним ходят люди, их перемещают погрузчиками и вручную транспортируют между площадками, тестирование соединительных кабелей перед каждым мероприятием становится критически важным. Для этого были разработаны специальные панели разъемов с интегрированными системами проверки кабелей.

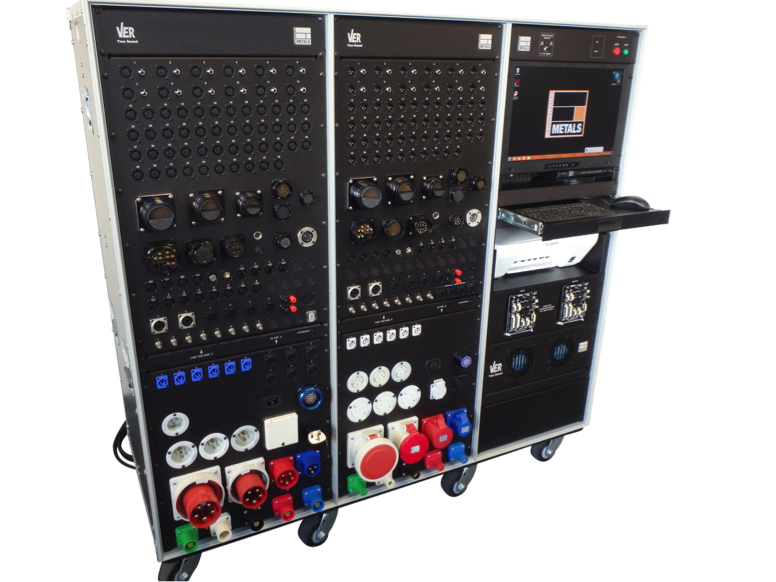

Рис. 11: Мобильный тестер для проведения мероприятий в режиме реального времени для постановки и производства

Фото: Entertainment Manufacturing Group (EMG)

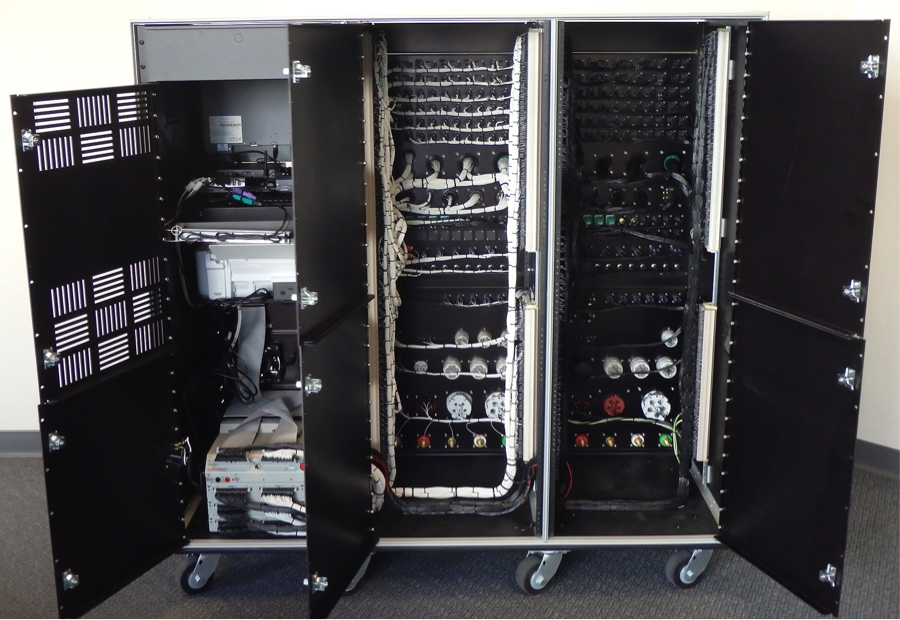

Рис. 12: Тестовая установка для инфраструктуры развлечений

Фото предоставлено: Entertainment Manufacturing Group (EMG)

Глубоководные исследования океана

Океанографический институт Вудс-Хоул (WHOI) и Национальная ассоциация океанических и атмосферных исследований (NOAA), среди прочих организаций, проводят исследования в глубоком океане для мониторинга скорости и направления ветра, температуры воздуха, солнечного света, температуры поверхности и подповерхностных вод, а также течений воды.

Заякоренные буи, работающие от солнечных батарей, собирают эти данные, передают их на спутники и остаются в фиксированном месте с помощью кабелей, прикрепленных к комплекту инструментов на дне океана. Кабели, соединяющие буй с оборудованием, выполняют не только функцию удержания буя на месте, но также обеспечивают передачу питания и данных.

Кабели, предназначенные для работы на больших глубинах, обычно используют толстую резиновую изоляцию для предотвращения проникновения морской воды под высоким давлением к внутренним медным проводникам. Срок службы буя и его кабелей обычно составляет один год. Из-за высокой стоимости такие кабели изготавливаются секциями по 50 футов, которые могут тестироваться отдельно и использоваться повторно. Высоковольтные испытания позволяют определить наличие проникновения влаги к проводникам и подтвердить пригодность кабеля для дальнейшей эксплуатации.

Выводы

Когда в 1991 году началась разработка тестера CableEye, предполагалось, что проект будет завершен примерно за год. После выпуска первой версии планировалось передать производство контрактному производителю и перейти к новым проектам. Однако реальность оказалась иной.

На вывод первой модели на рынок потребовалось два года, а затем пользователи начали требовать больше интерфейсов разъемов, контрольных точек, расширенных измерительных возможностей и программного обеспечения для формирования отчетов, регистрации данных и поддержки управляемой сборки.

Простое отображение схемы последовательного кабеля на экране значительно упрощало поиск неисправностей, однако этого было недостаточно для создания успешного продукта. Требовался универсальный тестер для кабелей, жгутов проводов, шкафов оборудования и любых других систем, содержащих электрические соединения.

Со временем разнообразие областей применения превратило CableEye в гибкий инструмент контроля качества. Постоянное появление новых задач стимулирует непрерывное развитие программного обеспечения и аппаратной части системы, благодаря чему продукт продолжает совершенствоваться и сегодня.
