Введение

Если вы когда-либо работали с сетевыми или телекоммуникационными системами, вы, вероятно, встречали термины RJ45 и RJ11. Хотя они выглядят довольно похожими, эти разъёмы служат совершенно разным целям. В этом руководстве объясняются основные различия, их применение и то, какой из них следует выбрать.

Что такое RJ45?

• Определение: RJ45 (Registered Jack 45) — стандартный разъем, используемый для сетей Ethernet.
• Внешний вид: более широкий разъем с 8 контактами (конфигурация 8P8C).
• Основное применение: передача данных по кабелям Ethernet, таким как Cat5, Cat6 и Cat7.

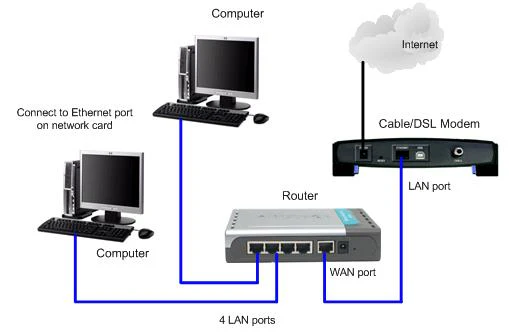

• Области применения: интернет-соединения, маршрутизаторы, локальные сети и коммутаторы.

Что такое RJ11?

• Определение: RJ11 (Registered Jack 11) — это разъем, используемый в основном для телефонной проводки.
• Внешний вид: Узкий разъем с 4 или 6 контактами (обычно 6P2C или 6P4C).
• Основное применение: передача голоса для телефонов и DSL-интернета.

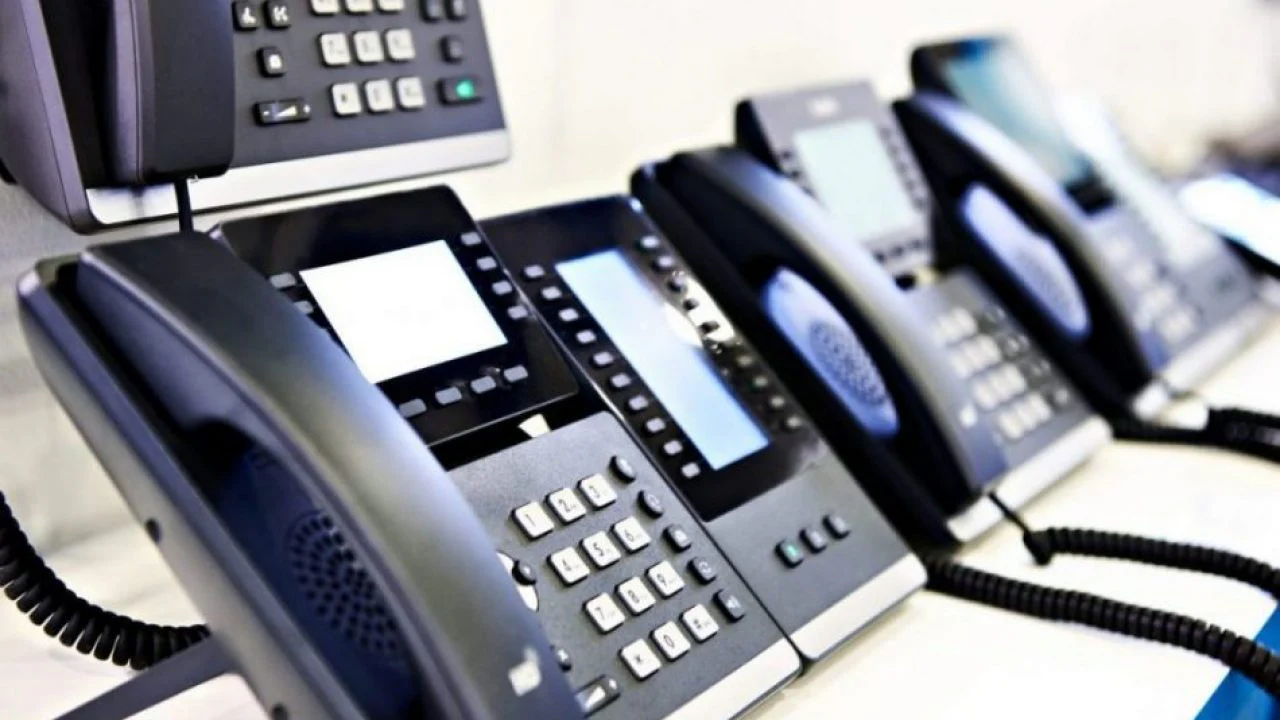

• Применение: стационарные телефоны, факсимильные аппараты и DSL-модемы.

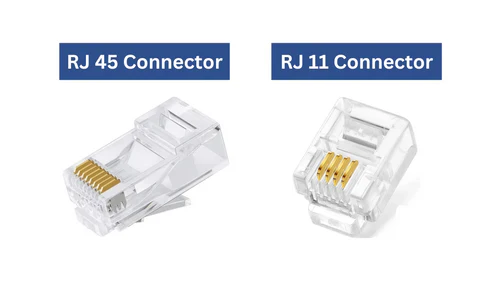

RJ45 и RJ11: ключевые различия

Количество штифтов

– RJ45 имеет 8 контактов (8P8C).

– RJ11 оснащён 4 или 6 контактами (6P2C / 6P4C).

Размер

– RJ45 шире.

– RJ11 уже.

Функция

– RJ45 используется для Ethernet и передачи сетевых данных.

– RJ11 предназначен для телефонной и голосовой связи.

Тип кабеля

– RJ45 применяется с Ethernet-кабелями Cat5, Cat6, Cat7.

– RJ11 работает с телефонными кабелями витой пары.

Устройства

– RJ45 подключает компьютеры, маршрутизаторы и коммутаторы.

– RJ11 используется для телефонов и факсимильных аппаратов.

Можно ли использовать RJ11 в порту RJ45?

Вилка RJ11 физически подходит к розетке RJ45, поскольку она меньше по размеру, но делать этого не рекомендуется. Это может повредить порт RJ45 или привести к нестабильному соединению. Для обеспечения надёжной работы всегда используйте правильный разъём.

Какой из них выбрать?

- Используйте RJ45 для подключения к Интернету, локальной сети и систем на базе Ethernet.

- Используйте RJ11 для стационарных телефонов или DSL-подключений.

Для большинства современных сетевых задач RJ45 — стандартный и перспективный выбор.
