АНАЛИЗАТОРЫ СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ СЕРИИ RSA6100A C ЧАСТОТНЫМ ДИАПАЗОНОМ 6,2 ГГЦ И 14 ГГЦ ЧАСТЬ 2

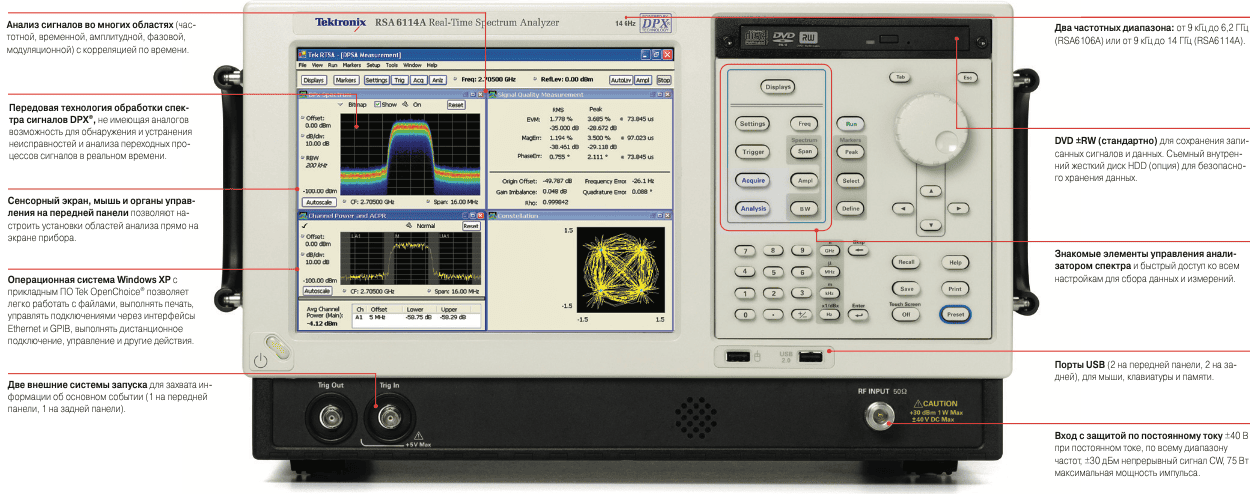

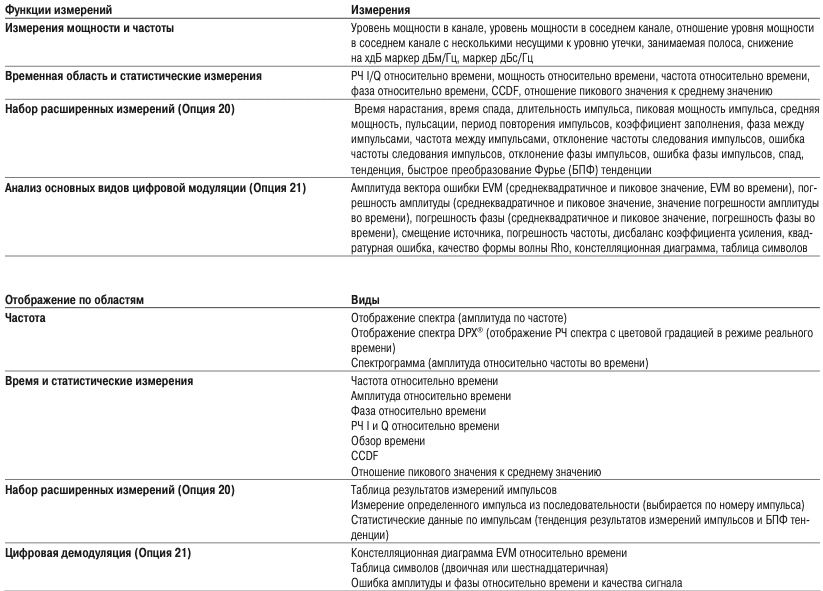

Средства анализа

Трассировки, детекторы и функции дисплея спектра

Трассировки – три трассировки спектра сигналов + 1 математически рассчитанный спектр + 1 трассировка от спектрограммы для спектрального дисплея

Детектор – пик, отрицательный пик, среднее значение

Функции трассировки – нормальное, усреднение, удержание максимума, удержание минимума

Длина трассировки спектра – 801, 2401, 4001, 8001 или 10401 точка

Радиочастотные характеристики

Частота

Диапазон частот – от 9 кГц до 6,2/14 ГГц (RSA6106A/RSA6114A)

Исходная точность установки средней частоты – в пределах 10­7 после 10­минутного прогрева

Разрешение установки средней частоты – 0,1 Гц

Точность считывания маркера частоты – ±(RExMF + 0,001xпромежутка + 2) Гц RE: погрешность опорной частоты MF: частота маркера (Гц)

Точность полосы обзора – ±0,3% (в автоматическом режиме)

Опорная частота –

Исходная точность при Cal ­1 x 10­7 (после прогрева в течение 10 минут)

Изменение точности в течение дня ­1 x 10­9 (после 30 дней эксплуатации)

Изменение точности в течение 10 лет ­ 3 x 10­7 (после 10 лет эксплуатации)

Температурный дрейф ­ 2 x 10­8 (от 0 до 50 °C) Накопительная погрешность (температурная и возрастная) ­ 4 x 10­7 (в течение 10 лет после калибровки, типичное значение)

Эталонный уровень выхода – >0 дБм (выбран внутренний эталон)

Эталонный уровень выхода (проходной вход) – 0 дБ номинальный коэффициент усиления от Ext Ref In (вход внешнего эталона) до Ref Output (эталонный выход)

+15 дБм максимальное выходное значение

Входные частоты внешнего эталона – от 1 до 25 МГц (с шагом 1 МГц) + 1,2288 МГц, 4,8 МГц и 19,6608 МГц

Требования к входной частоте внешнего эталона –

Должна находиться в пределах ±3 x 10­7 установленной входной частоты

Паразитные влияния: <­80 дБc в пределах смещения 100 кГц

Диапазон входного уровня: от –10 дБм до +6 дБм.

Разрешения полосы пропускания

Диапазон разрешения полосы пропускания (анализ спектра) – от 1 Гц до 5 МГц (1,2,3,5 последовательно, автоматическое сочетание) или выбирается пользователем (произвольный)

Форма полосы разрешения – от 1 Гц до 5 МГц, гауссово приближение, форм­фактор 4,1:1 (60:3 дБ) ±10%, типичное значение

Точность полосы разрешения – от 1 Гц до 5 МГц ±1 % (режим автоматического сочетания RBW (разрешения полосы пропускания)).

Полоса пропускания временной области

Диапазон полосы пропускания временной области – Как минимум от 1/10 до 1/10000 полосы захвата, 1 Гц минимум

Форма полосы пропускания временной области – <10 МГц, гауссово приближение, форм­фактор 4,1:1 (60:3 дБ), ±10% типичное значение

20 МГц (60 МГц, Опция 110), форм­фактор <2,5:1 (60:3 дБ) типичное значение

Точность полосы пропускания временной области – от 1 Гц до 20 МГц и (>20 МГц до 60 МГц Опция 110), ±1%.

Минимальные установки разрешения полосы пропускания RBW анализа спектра относительно полосы обзора

Частотная полоса обзора: > 10 МГц RBW: 100 Гц

Частотная полоса обзора: > 1 МГц до 10 МГц RBW: 10 Гц

Частотная полоса обзора: ≤ 1 МГц RBW: 1 Гц

DPX® – цифровая обработка спектра сигналов с помощью цифрового люминофора

Скорость обработки спектров – >48828 спектров в секунду

Обработка трассировки – развертка с цветовой градацией, +пик, ­пик, среднее значение

Минимальная длительность сигнала для 100% вероятности обнаружения (при включенном режиме удержания максимума) – 31 мкс (24 мкс, Опция 110)

Диапазон полосы обзора – от 100 Гц до 40 МГц (110 МГц с опцией 110)

Точность разрешения полосы пропускания – 7%

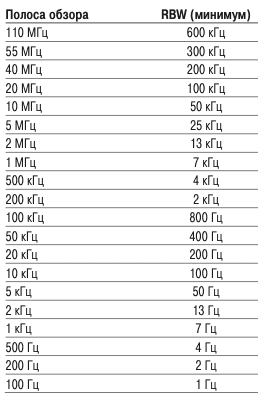

Диапазон разрешения полосы пропускания относительно полосы обзора (DPX)

Полный набор параметров изменяющихся во времени сигналов

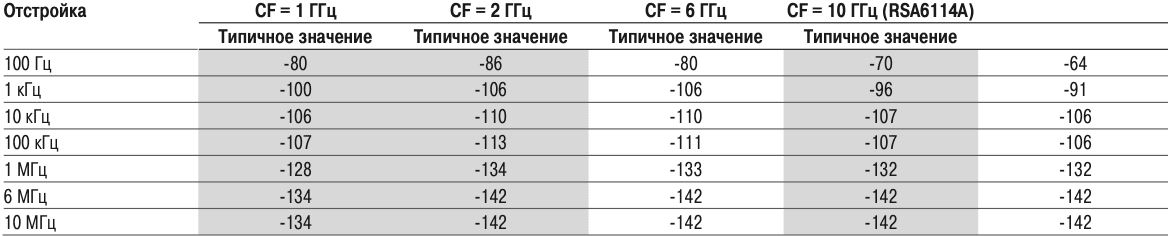

Уровень фазовых шумов, дБc/Гц при указанной центральной частоте (CF)

Стабильность

Остаточная ЧМ модуляция – <2 Гц за 1 секунду (95% надежности, типичное значение)

Амплитуда (спецификации за исключением ошибки рассогласования)

Диапазон измерения – отображаемый средний уровень шума к максимальному измеряемому входному уровню

Диапазон входного аттенюатора – от 0 дБ до 75 дБ, шаг 5 дБ

Максимальный безопасный входной уровень – средний непрерывный сигнал (RF ATT ≥10 дБ, предусилитель откл.): +30 дБм средний непрерывный сигнал (RF ATT ≥10 дБ, предусилитель вкл.): +20 дБм импульсный РЧ сигнал (RF ATT ≥30 дБ, PW <10 мкс, коэффициент заполнения 1%): 75 Вт

Максимальный измеряемый входной уровень – средний непрерывный сигнал (RF ATT: Авто): +30 дБм

Импульсный РЧ сигнал (RF ATT: Авто, PW <10 мкс, коэффициент заполнения 1%): 75 Вт

Максимальное напряжение пост. тока – ±40 В

Логарифмический диапазон дисплея – от 0,1 дБ/дел. до 20 дБ/дел

Деления дисплея – 10 делений

 Единицы отображения – дБм, дБмВ, Вт, В, А, дБмкВт, дБмкВ, дБмкА, дБВт, дБВ, дБВ/м, дБА/м

Разрешение считывания маркера, в единицах дБ – 0,01 дБ

Разрешение считывания маркера, в вольтах – зависит от опорного уровня, от 0,001 мкВ

Диапазон установки опорного уровня – шаг 0,1 дБ, от ­170 дБм до +50 дБм (минимальный опорный уровень ­50 дБм при средней частоте <80 МГц)

Линейность уровня – ±0,1 дБ (от 0 до ­70 дБ от опорного уровня)

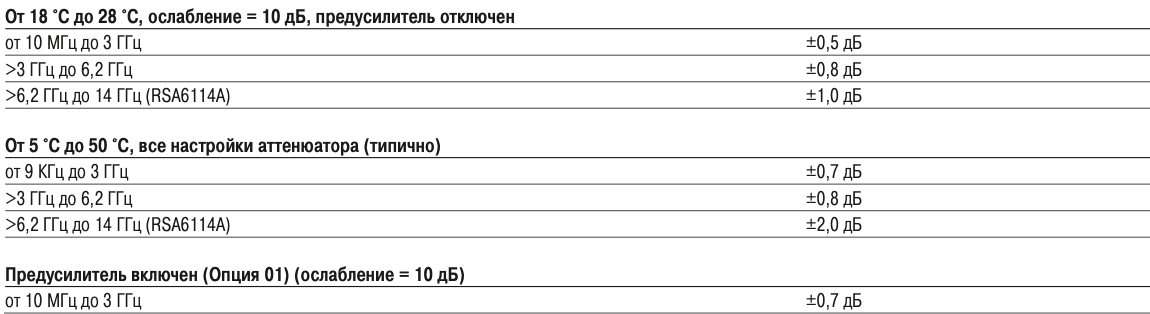

Частотная характеристика

Абсолютная точность амплитуды в точке калибровки (100 МГц, уровень сигнала 20 дБм, аттенюатор 10 дБ, температура от 18 °C до 28 °C) ) – ±0,31 дБ

Неустойчивость переключения входного аттенюатора ) – ±0,2 дБ

Абсолютная точность амплитуды на центральной частоте, 95% надежности^*3 (типично) –

от 10 МГц до 3 ГГц: ±0,5 дБ

от 3 ГГц до 6,2 ГГц: ±0,8 дБ

от 6,2 ГГц до 14 ГГц: ±1,5 дБ

^*3 От 18 °C до 28 °C, опорный уровень ≤–15 дБм, аттенюатор автоматически подключен, уровень сигнала от –15 дБм до –50 дБм. 10 Гц ≤ RBW ≤ 1 МГц, после выполнения выравнивания).

Коэффициент отражения VSWR – (аттенюатор = 10 дБ, предусилитель откл, настройка CF в пре­ делах 200 МГц от контрольной частоты VSWR)

от 10 МГц до 4 ГГц: <1,6:1

от 4 ГГц до 6,2 ГГц: <1,8:1

от 6,2 ГГц до 14 ГГц (только RSA6114A): <1,9:1

Коэффициент отражения VSWR с предусилителем ) – (аттенюатор = 10 дБ, предусилитель включен, настройка CF в пределах 200 МГц от контрольной частоты VSWR) от 10 МГц до 3 ГГц: <1,9:1

Шум и искажение

Интермодуляционные искажения 3-го порядка ^*4

^*4 Уровень каждого сигнала –25 дБм, опорный уровень–20 дБм, аттенюатор =0 дБ, разделение тонов 1 МГц. Точка пересечения 3­го порядка рассчитывается из характеристик интермодуляционных искажений 3­го порядка.

Искажения по 2-й гармоника ^*5

^*3 ­40 дБм на РЧ входе, аттенюатор=0, предусилитель откл., типичное значение.

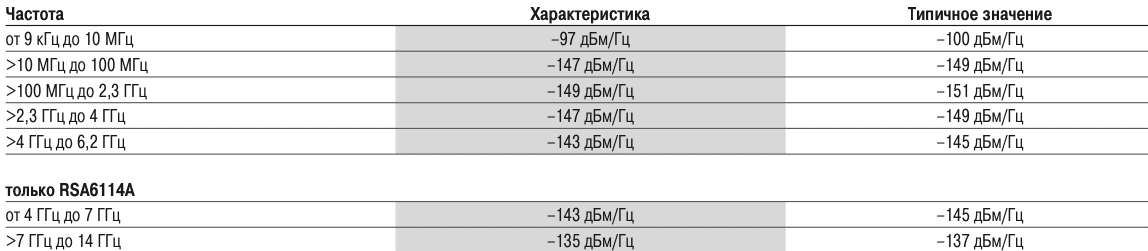

Отображаемый средний уровень шума^*6, предусилитель откл.

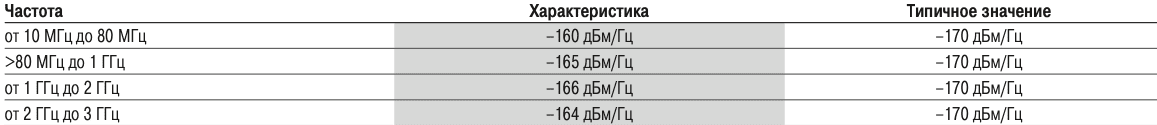

Отображаемый средний уровень шума^*6 предусилитель вкл. (Опция 01)

^*7 Вход терминирован, RBW = 1 кГц, аттенюатор = 0 дБ.

Избирательность по зеркальному каналу^*8

^*8 Опорный уровень = –30 дБм, аттенюатор = 10 дБ, уровень РЧ входа = –30 дБм, RBW = 10 Гц.

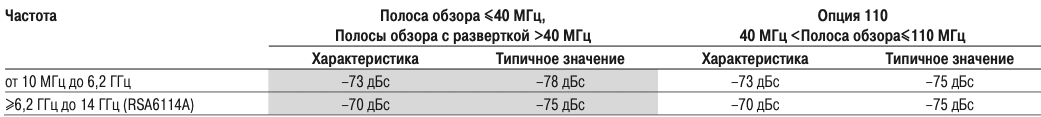

Паразитный отклик с сигналом ^*9

^*9 Входной уровень РЧ –15 дБм, аттенюатор = 10 дБ, смещение ≥400 кГц, режим: авто. Частота входного сигнала соответствует центральной частоте. Паразитный отклик с сигналом при 4,75 ГГц – <–57 дБc (входной уровень РЧ –30 дБм)

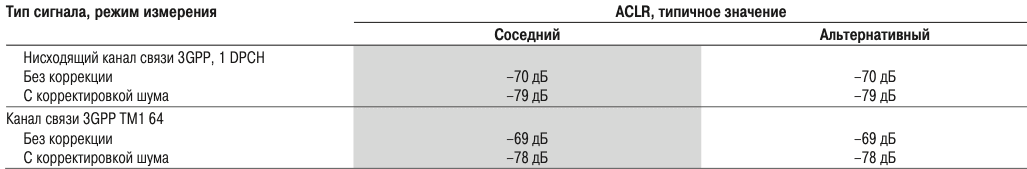

Динамический диапазон коэффициента утечки соседнего канала^*10

^*10 Измерено с настроенной амплитудой тестового сигнала для оптимальной работы (CF = 2,13 ГГц)

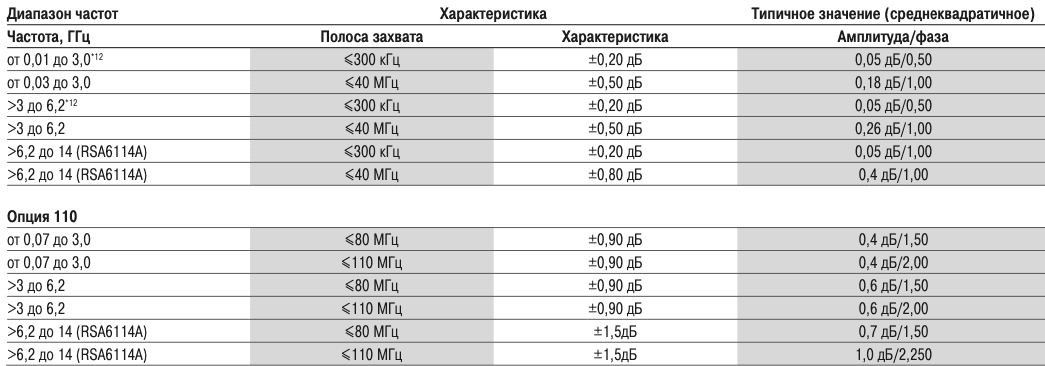

Частотная характеристика промежуточной частоты и линейность фазы^*11

^*11 Неравномерность амплитудной характеристики и отклонение фазы в полосе захвата, включая частотную характеристику РЧ. Настройка аттенюатора: 10 дБ.

^*12 Выбран режим высокого динамического диапазона.

Расширенный набор измерений (Опция 20)

Измерения – средняя мощность, пиковая мощность, средняя передаваемая мощность, ширина импульса, время нарастания, время спада, период повторения (с), частота повторения (Гц), коэффициент заполнения (%), коэффициент заполнения (отношение), пульсации, спад, отклонение частоты следования импульсов, отклонение фазы импульсов, среднеквадратичная ошибка частоты, максимальная ошибка частоты, среднеквадратичная ошибка фазы, максимальная ошибка фазы, девиация частоты, девиация фазы, метки времени

Минимальная длительность импульса для обнаружения – 150 нс (стандартно), 50 нс (Опция 110)

Число импульсов – от 1 до 10000

Системное время нарастания (типичное значение) – <25 нс (стандартно), <10 нс (Опция 110)

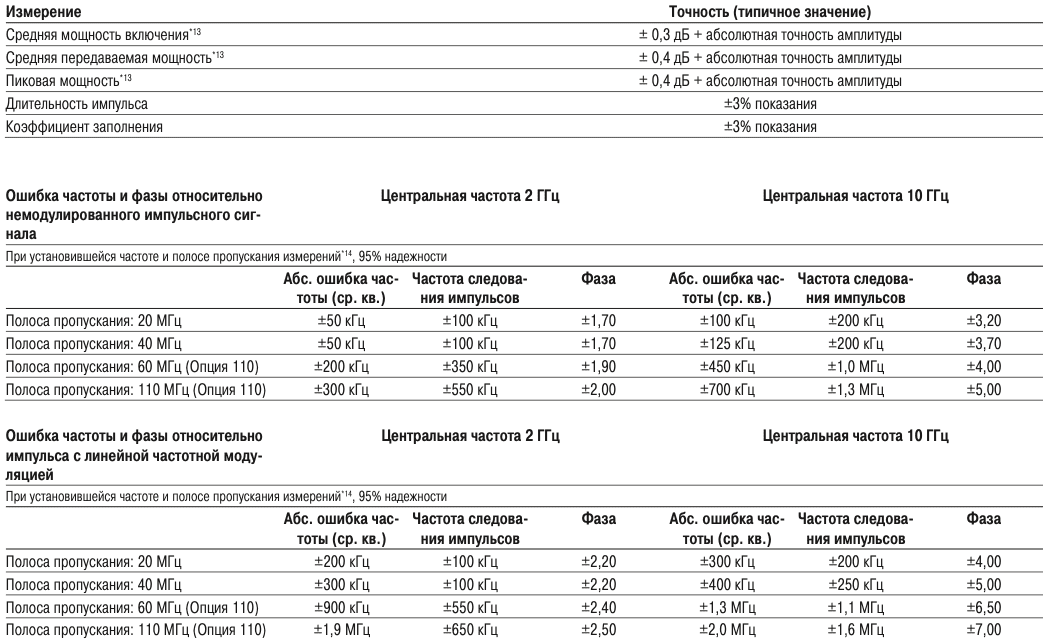

Точность измерения импульсов – Условия сиг­ нала: пока не установлено другое, длительность импульса >450 нс (150 нс, Опция 110), отношение сигнал/шум ≥30 дБ, коэффициент заполнения от 0,5 до 0,001, температура от 18°C до 28°C.

^*13 Ширина импульса >300 нс (100 нс с Опцией 110)

^*14 Мощность импульса ≥­20 дБм, пиковый уровень соответствует опорному, аттенюатор = авто, tизм. – tопорн. ≤ 10 мс, определение частоты: вручную. При измерении временных характеристик им­ пульсов не учитываются передние и задние фронты длительностью более 10/(значение полосы измерения). Абсолютная ошибка частоты определяется по центральной части импульса.

Примечание. Тип сигнала: импульсный сигнал с линейной частотной модуляцией. Пиковая девиация: ≤0,8*(значение полосы измерения).

Анализ цифровой модуляции (Опция 21)

Форматы модуляции – BPSK, QPSK, 8PSK, 16QAM, 64QAM, 256QAM, MSK, GMSK, π/4DQPSK DQPSK, D8PSK

Период анализа – до 80000 выборок.

Типы фильтров –

фильтры измерений: квадратный корень приподнятого косинуса, приподнятый косинус, гауссовый, прямоугольный, IS­95, IS­95 EQ, без фильтра

эталонные фильтры: приподнятый косинус, гауссовый, прямоугольный, IS­95, без фильтра

Диапазон Alpha/B*T – от 0,001 до 1, шаг 0,001.

Диапазон скорости передачи символов – От 1 kсимволов/с до 100 Mсимволов/с (модулированный сигнал должен полностью находится в полосе захвата RSA6100A).

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
