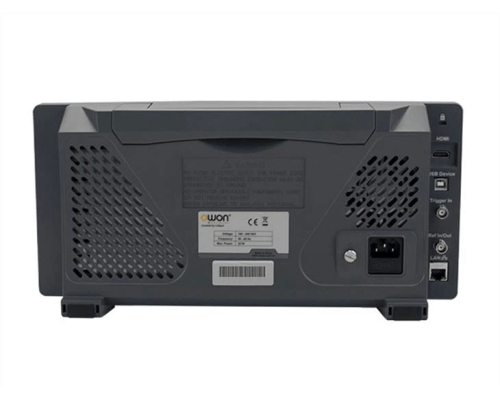

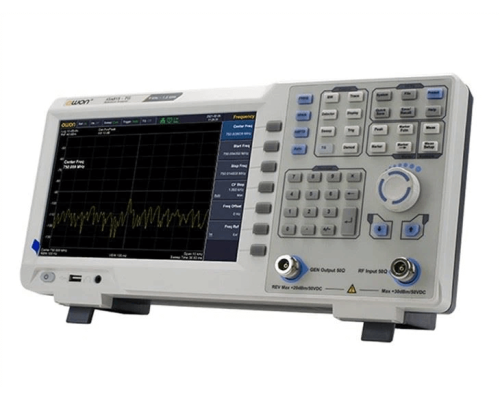

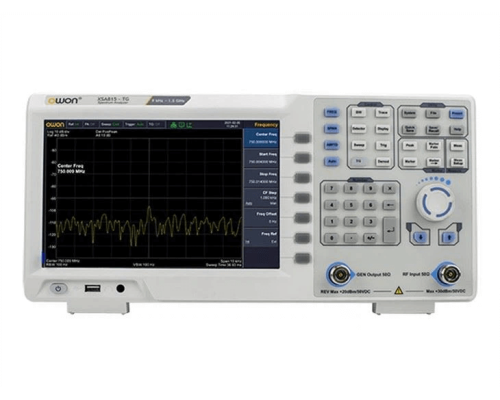

АНАЛИЗАТОРЫ СПЕКТРА МОДЕЛЬНОГО РЯДА XSA800 OWON
-1200x800.png)
-74x74.png)
ПРЕДСТАВЛЕНИЕ МОДЕЛЬНОГО РЯДА АНАЛИЗАТОРОВ СПЕКТРА XSA800
+ Частотный диапазон 9kHz -1.5GHz
+ -160 dBm Отображаемый усреднённый уровень шума (DANL)
+ Фазовый шум -80 dBc/Hz @1GHz при смещении в 10 kHz
+ Точность по амплитуде не более -1.5 dB при точной настройке прибора (заводская настройка по умолчанию - 3dB)
+ 1 Hz минимальная величина разрешения по полосе пропускания (RBW)
+ EMI комплект для предварительного тестирования, дополнительное прикладное программное обеспечение для испытаний на ЭМС (электромагнитная совместимость)
+ Дополнительный генератор слежения/трекинг генератор (стандартное прикладное ПО генератора слежения, может быть дистанционно адаптировано в соответствии с текущими прикладными задачами)
+ Функциональная графика режима «водопад», анализ качества сигнала модуляции, демодуляция акустических сигналов и т. д. целый ряд стандартных и расширенных функций тестирования
+ Стандартная проверка «Годен/ Не годен» на месте и функция оповещения
+ Адаптация к цифровым технологиям промежуточной частоты
+ Множественные интерфейсы: USB Host, USB Device, LAN, интерфейс для наушников, HDMI + 9-дюймовый экран ЖКИ с высоким разрешением 1280×800 пикселей
Минимальная полоса разрешения 1 Гц (RBW), в точности идентифицирующая близлежащие («соседние») сигналы
Функция быстрого захвата
Автомобильные дистанционные ключи, модули давления в шинах TPMS и небольшие беспроводные модули обычно используют модуляцию ASK/FSK. XSA800 может выполнять захват сигналов ASK/FSK и напрямую получать параметры центральной частоты, мощности и смещения.
Превосходные функции измерения характеристик малых и слабых сигналов
-160 дБм DANL (отображаемый средний уровень шума), предоставляет прекрасную возможность наблюдать совсем слабые сигналы
Более точные измерения наличия шумов низкого уровня
Фазовый шум < –80 дБн/Гц в рамках 1 ГГц при настройки 10 кГц
Функция ПРОШЁЛ/НЕ ПРОШЁЛ
Быстрое выявление аномалий при проведении тестов
Функция предварительного тестирования на соответствие требованиям EMI.
Оснащенный фильтром электромагнитных помех (6 дБ) и квазипиковым детектором в стандартной комплектации, анализатор спектра более точен для предварительного тестирования и диагностики электромагнитных помех, а полный отчет о полученных результатах задач осуществлённого тестирования возможно составить с помощью прикладного программного обеспечения.
Функция тестирования ЭМС (опция прикладного программного обеспечения)
В анализатор спектра встроено более 200 основных шаблонов, стандартов и правил испытаний на ЭМС. Пользователь имеет возможность выбрать соответствующий шаблон, а прикладное программное обеспечение автоматически настраивает прибор и записывает результаты испытаний. Данные и установленные нормативы можно сравнивать между собой в одном экране. Пользователи также имеют возможность настраивать алгоритмы сравнительного анализа.
Обеспечение целого ряда расширенных режимов множества функций
Анализ качества сигнала стандартной модуляции, а также демодуляция акустических сигналов, тестирование напряженности поля, измерение канала и счетчик частоты и т. д. наличие множества общих и расширенных функций тестирования объектов.
Анализ качества сигнала модуляции
Демодуляция акустических сигналов
Тестирование параметров каналов
Счётчик частоты
Функция режима водопада
Имеется возможность изучения поведения изменяющихся параметров сигнала во времени, отслеживания поведения частоты и мощности его (сигнала) во времени, особенно, что касается прерывающихся сигналов. Пользователь имеет прекрасную возможность использовать график каскадной диаграммы для анализа стабильности сигнала во времени или для локализации периодически возникающих помех в системах связи.
Вес прибора: Приблизительно 3.7 kg (основной модуль)
Размеры: 375 mm (ширина)× 185 mm (высота) ×120 mm (толщина)
Технические характеристики
Аксессуары
Общая гарантия
Инструкция по эксплуатации
Инструкция по эксплуатации (eng)
