АНАЛИЗАТОРЫ СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ RSA3300B (ЧАСТЬ 2)

Дополнительные измерительные функции, стандартный и автономный анализ

Описание – Измерение и отображение

Анализ цифровой модуляции общего назначения (опция 21), форматы модуляции: (опция 21): BPSK, QPSK, π/4 DQPSK, OQPSK, SOQPSK, 8PSK, D8PSK, 16/32/64/128/256-QAM, GMSK, GFSK, C4FM, 2ASK, 2FSK, 4FSK, 8FSK, 16FSK, CPM (согласно MIL STD 188-181C). Поддержка стандартов: Bluetooth, TETRA, P25, 802.15.4 - EVM (ср.кв., пиковая, зависимость от времени), ошибка амплитуды (ср.кв., пиковая, зависимость от времени), ошибка фазы (ср.кв., пиковая, зависимость от времени), исходное смещение, ошибка частоты, разбаланс усиления, квадратурная ошибка, Ро, сигнальное созвездие, таблица символов, PDF: зависимость вероятности появления от уровня мощности АМ-АМ, АМ-ФМ, сжатие на 1 дБ, пик-фактор

Анализ искажений звука (опция 10) – С/Ш, отношение сигнала к шуму и искажениям, гармонические искажения, негармонические искажения, частота звука, уровень звука, модуляция АМ, девиация ЧМ, спектр, спектрограмма, отношение фона и шума, гармонические составляющие, негармонические составляющие

Анализ RFID (опция 21) ISO/IEC 18000 Часть 4 Режим 1.ISO/IEC 18000 Часть 6 Тип A, B, C.ISO/IEC 18092.ISO/IEC 14443 Часть 2 Тип A, B.EPC Глобальная генерация 1 Класс 0, Класс 1.ISO/IEC 18000-7ISO/IEC 15693 – Макс. эффективная излучаемая мощность, паразитные составляющие, время включения, выключения и установки, ширина РЧ огибающей при включении и выключении и период, сигнальное созвездие, глубина модуляции, индекс модуляции, символьная скорость, битовая скорость, данные Tari -0, данные Tari -1, глазковая диаграмма, таблица символов, занимаемая полоса частот, излучаемая полоса частот

Анализ источников сигнала (входит в опцию 21) – Интегрированный фазовый шум, случайный джиттер, периодический джиттер, время установки, паразитные составляющие, зависимость фазового шума от времени в реальном времени (Noise-o-gram)

GSM/EDGE (опция 24) – Точность модуляции, средняя мощность, зависимость мощности от времени, спектр, порожденный модуляцией, спектр, порожденный коммутацией

Прямой/обратный канал CDMA2000-1X (опция 25) – Мощность в канале, коэффициент защиты соседнего канала, маска излучаемого спектра, комплементарная интегральная функция распределения, точность модуляции, мощность в кодовой области

Прямой/обратный канал 1XEV-DO (опция 26) – Мощность в канале, коэффициент защиты соседнего канала, маска излучаемого спектра, комплементарная интегральная функция распределения, точность модуляции, мощность в кодовой области

TD-SCDMA (опция 28)  – Мощность в канале, коэффициент защиты соседнего канала, комплементарная интегральная функция распределения, точность модуляции, мощность в кодовой области

3GPP Редакция 5 HSDPA (опция 30)  – Мощность в канале, коэффициент защиты соседнего канала, маска излучаемого спектра, комплементарная интегральная функция распределения, точность модуляции, мощность в кодовой области, анализ PRACH, ACK/NACK

3GPP Редакция 6 HSDPA (опция 40)  – Мощность в канале, коэффициент защиты соседнего канала, маска излучаемого спектра, комплементарная интегральная функция распределения, точность модуляции, мощность в кодовой области, фазовые скачки, анализ E-RGCH, E-HICH, E-AGCH

ПО анализа RSALTE  – Маска спектра, сигнальное созвездие, равномерность спектра и равномерность дельта спектра, ошибка фазы, ошибка частоты, комплементарная интегральная функция распределения, зависимость EVM от несущей, зависимость EVM от времени, мощность, погрешность временных характеристик символов, фазовый шум и разбаланс I/Q

Программа анализа RSA-IQWiMax – Маска спектра, равномерность спектра, сигнальное созвездие, ошибка фазы пилот сигнала, ошибка частоты, зависимость EVM от несущей, зависимость EVM от времени

Автономный анализ – Измерение и отображение

RSAVu – Все измерения параметров сохраненных сигналов можно выполнять с помощью программного обеспечения автономного анализа (за исключением TD-SCDMA, опция 28 и внешнее ПО RSA-IQWiMax для WiMax)

Разрешающая способность по частоте – (режим анализа спектра)

Диапазон разрешающей способности – от 1 Гц до 10 МГц (автоматическая привязка или выбор пользователя (произвольный)). Характеристика фильтра разрешения – от 1 Гц до 10 МГц – примерно гауссовская, коэффициент формы<5:1 (60:3 дБ) типично. Возможен выбор формы Найквиста, корневой формы Найквиста и прямоугольной формы. Погрешность установки разрешения – в пределах 6 % (по отношению к полосе по уровню –3 дБ); ±0,1 % (по отношению к полосе шума). Зависимость минимальной разрешающей способности спектрального анализа от полосы обзора – Расширенное разрешение включено.

Разрешение по частоте (режим RTSA и анализ FFT в режиме спектра)

Диапазон полосы шума, режим RTSA – от 0,250545 Гц до 100,218 кГц.

Параметры FFT, режим спектра – число выборок на фрейм – от 64 до 8192 (65536 выборок на фрейм, расширенное разрешение). Типы окон – прямоугольное, Парзена, Велша, фрагмент синусоиды, Хеннинга, синус в кубе, синус в 4-ой степени, Хэмминга, Блэкмана, Розенфельда, Блэкмана-Хариса 3А, Блэкмана- Хариса 3B, Блэкмана-Хариса 4A, Блэкмана- Хариса 4B, горизонтальное.

Технология обработки спектра DPX

Скорость обработки спектра – 48000 спектров/с, независимо от полосы обзора.

Число кривых – 2.

Тип кривой – растровое изображение с градациями цвета, +пик, –пик, среднее.

Функции обработки кривой – удержание положительного пика, удержание отрицательного пика, нормализация.

Минимальная длительность сигнала для 100 % вероятности перехвата – 41 мкс. Диапазон полосы обзора – от 100 Гц до 15 МГц.

Погрешность полосы разрешения – 7 %.

Зависимость диапазона разрешающей способности от полосы обзора (DPX)

Стабильность

Остаточная ЧМ – <2 Гц, типично, фазовый шум в боковых полосах, dBc/Гц для указанной центральной частоты.

Амплитуда (технические характеристики, включая ошибку рассогласования)

Диапазон измерения – от среднего уровня собственных шумов до максимального безопасного входного уровня.

Диапазон перестройки входного аттенюатора – Вход РЧ/модулирующего сигнала: от 0 дБ до 50 дБ, с шагом 2 дБ на частотах <3,5 ГГц; с шагом 10 дБ на частотах ≥3,5 ГГц. Вход IQ (опция 03): от 0 дБ до 30 дБ, с шагом 10 дБ.

Максимальный безопасный входной уровень – Средний непрерывный (РЧ диапазон, РЧ ослабление ≥10 дБ): +30 дБм Макс. постоянное напряжение: РЧ диапазон, ±0,2 В, диапазон модулирующего сигнала, ±5 В, вход IQ, опция 03, ±5 В.

Максимальный измеряемый входной уровень – средний непрерывный (РЧ ослабление: Авто) - +30 дБм.

Логарифмическая шкала – от 10 мкдБ/дел до 10 дБ/дел.

Число делений дисплея – 10.

Единицы измерения – дБм, дБмкВ, В, Вт, Гц для частоты и градусы для фазы.

Разрешение показаний маркера в децибелах – 0,01 дБ.

Разрешение показаний маркера в вольтах – 0,01 мкВ.

Диапазон установки опорного уровня – РЧ: 20 МГц ≤ f <3,5 ГГц, от –51 дБм до +30 дБм, с шагом 1 дБ; f≥3,5 ГГц, от – 50 дБм до +30 дБм, с шагом 1 дБ. Модулирующий сигнал: от –30 дБм до +20 дБм, с шагом 5 дБ.

Входы IQ (опция 03) – от –10 дБм до +20 дБм, с шагом 10 дБ.

Линейность уровня в отображаемом диапазоне – ±0,2 дБ (ном.), ±0,12 типично.

Абсолютная погрешность амплитуды в калибровочной точке – РЧ: (50 МГц, сигнал –10 дБм, ослабление 0 дБ, от 20 °C до 30 °C) – ±0,5 дБ. Модулирующий сигнал: (10 МГц, сигнал –10 дБм, ослабление 0 дБ, от 20 °C до 30 °C) – ±0,3 дБ.

Погрешность установки входного аттенюатора – (50 МГц, ослабление 10 дБ, от 20 °C до 30 °C) – ±0,5 дБ.

Погрешность опорного уровня – (от –10 дБм до 50 дБм на частоте 50 МГц, ослабление 10 дБ, от 20 °C до 30 °C) – ±0,2 дБ. КСВ – (ослабление ≥ 10 дБ, предусилитель ВЫКЛ.), типично. < 1,4:1 (от 300 кГц до 10 МГц). < 1,3:1 (>10 МГц до 3 ГГц). < 1,4:1 (от 3 ГГц до 8 ГГц, только для RSA3308B).

Искажения

Интермодуляционные искажения 3-го порядка – (общая мощность сигнала = –7 дБм, опорный уровень +5 дБм, разделение сигнала 300 кГц, аттенюатор настроен на оптимальные характеристики).

Частота – интермодуляция 3-го порядка. 100 МГц: 3 ГГц – <–74dBc. 3 ГГц: 8 ГГц (только для RSA3308B) – <–72 dBc.

Уровень 2-ой гармоники – (тон 0 дБм на РЧ входе, ослабление 30 дБ).

Частота – уровень 2-ой гармоники, типичный. от 10 МГц до 1,5 ГГц: <–56 dBc. от 10 МГц до 1,75 ГГц (только для RSA3308B): < –56 dBc.

Средний уровень собственных шумов (с шунтированным входом)

Частота: 1 кГц – 10 кГц - Значение: -144 дБм/Гц

Частота: > 10 кГц – 1 ГГц - Значение: -151 дБм/Гц

Частота: > 1 ГГц – 3 ГГц - Значение: -150 дБм/Гц

Частота: > 3 ГГц – 8 ГГц (только для RSA3308B) - Значение: -142 дБм/Гц

Типичные технические характеристики предусилителя (опция 01А)

Диапазон частот – от 100 МГц до 3 ГГц, коэф. усиления 20 дБ, коэф. шума 6,5 дБ на частоте 2 ГГц.

Остаточный уровень сигнала (Вход шунтирован, опорный уровень = -30 дБм, разрешающая способность = 100 кГц).

Частота и полоса обзора: от 1 МГц до 20 МГц, полоса обзора 20 МГц - Значение: -93 дБм

Частота и полоса обзора: от 0,5 ГГц до 3 ГГц, полоса обзора 3 ГГц (только для RSA3308B) - Значение: -90 дБм

Частота и полоса обзора: от 3,5 ГГц до 8 ГГц, полоса обзора 3 ГГц (только для RSA3308B) - Значение: -85 дБм

Уровень паразитных составляющих с сигналом (сигнал на центральной частоте, полоса обзора = 10 МГц, опорный уровень = 0 дБм, разрешающая способность = 50 кГц, уровень сигнала = –5 дБм).

Частота: 10 МГц – Уровень паразитных составляющих: -73 dBc

Частота: 2 ГГц – Уровень паразитных составляющих: -73 dBc

Частота: 5 ГГц (только для RSA3308B) – Уровень паразитных составляющих: -70 dBc

Частота: 7 ГГц (только для RSA3308B) – Уровень паразитных составляющих: -70 dBc

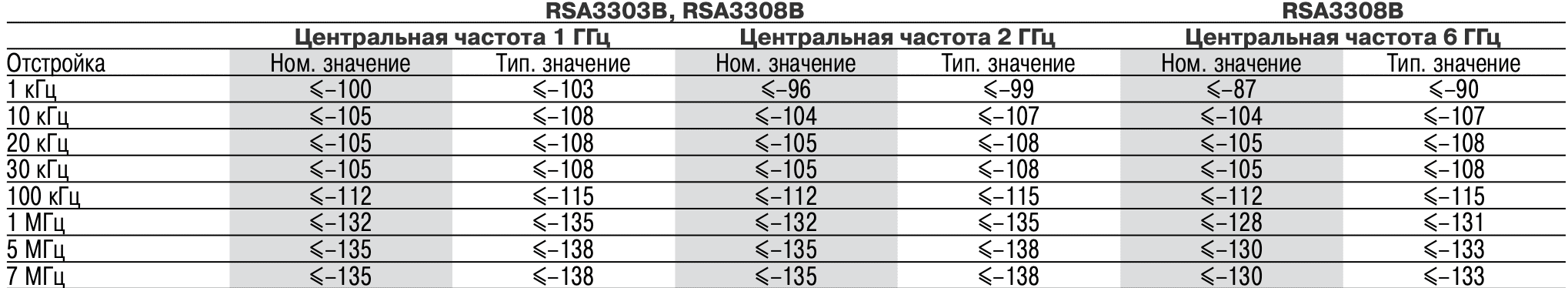

Шум в боковых полосах, dBc/Гц

Шум в боковых полосах, dBc/Гц

Динамический диапазон коэффициента утечки мощности в соседний канал (типичное значение, центральная частота = 2,1425 ГГц, с оптимальной амплитудой испытательного сигнала)

Анализы аналоговой модуляции

Режимы отображения – зависимость амплитуды от времени, зависимость частоты от времени, зависимость фазы от времени.

Измерения – АМ: +АМ, – АМ, общая АМ, глубина модуляции.
ЧМ: +пик, -пик, от пика до пика, (от пика до пика)/2, ср.кв. ФМ: фаза в точке установки маркера.

Погрешность (сигнал -10 дБfs, на центральной частоте, тип. значение) – АМ: ±2 % (глубина модуляции от 10 до 60 %). ЧМ: ±1 % от полосы обзора. ФМ: ±3°.

Измерения фазы

Режим отображения – таблица измерения импульсов, трассировка импульсов Измерения – длительность импульса, пиковая мощность импульса, отношение выс./низк. уровней, пульсации импульса, интервал повторения импульсов, скважность, фазовый сдвиг между импульсами, девиация частоты, мощность в канале, занимаемая полоса частот, излучаемая полоса частот.

Минимальная длительность импульса – 20 выборок (800 нс при максимальной частоте дискретизации)

Максимальная длительность импульса – 260000 выборок

Анализ искажений звука

Типы демодуляции – модулирующий сигнал, АМ и ЧМ.

Диапазон измерений – от 20 Гц до 100 кГц. Режим отображения – спектр и спектрограмма. Измерения – С/Ш, отношение сигнала к шуму и искажениям (SINAD), гармонические искажения, негармонические искажения, отношение фона и шума, звуковая частота.

Аудио фильтры – Компенсация предискажений: 25 мкс, 50 мкс, 75 мкс, 750 мкс. ФНЧ: 3 кГц, 15 кГц, 30 кГц, 80 кГц. ФВЧ: 50 Гц, 300 Гц, 400 Гц. CCITT. C-Message.

Погрешность – Искажения: ±1 дБ (продукты искажения > –70 дБ от уровня основной гармоники). SINAD: ±1 дБ (уровни SINAD < 70 дБ).

Остаточные искажения и шум: –80 дБ или 15 мкВ, от 20 Гц до 20 кГц.

Звуковая частота: ± 0,1 %, если анализатор и источник пользуются одним опорным сигналом (длительность пакетного сигнала > 1 секунды).

Входы и выходы

Передняя панель

Вход РЧ и модулирующего сигнала – тип N, 50 Ом.

Входы I и Q (опция 03) – тип BNC.

Разъем питания предусилителя – Lemo, 6 контактов:

1 = не используется

2 = ID1

3 = ID2

4 = –12 В

5 = Земля

6 = +12 В

Задняя панель

Выход опорного сигнала 10 МГц – 50 Ом, BNC, > –3 дБм.

Вход опорного сигнала 10 МГц – 50 Ом, BNC, от –10 дБм до +6 дБм.

Вход внешнего сигнала запуска – внешний запуск, BNC, высокий уровень: от 1,6 до 5,0 В; низкий уровень: от 0 до 0,5 В.

Интерфейс GPIB – IEEE 488.2.

Выход сигнала запуска – 50 Ом, BNC, высокий уровень >2,0 В, низкий уровень: <0,4 В (выходной ток 1 мА).

Боковая панель

Интерфейс Ethernet – 10/100Base-T.

Последовательный интерфейс – USB 1.1, два порта.

Выход VGA – совместим с VGA, 15 DSUB.

Дисковод – 3,5 дюйма, 1,44 МБ.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
