Осциллограф реального времени 25 ГГц с расширенной функцией выборки

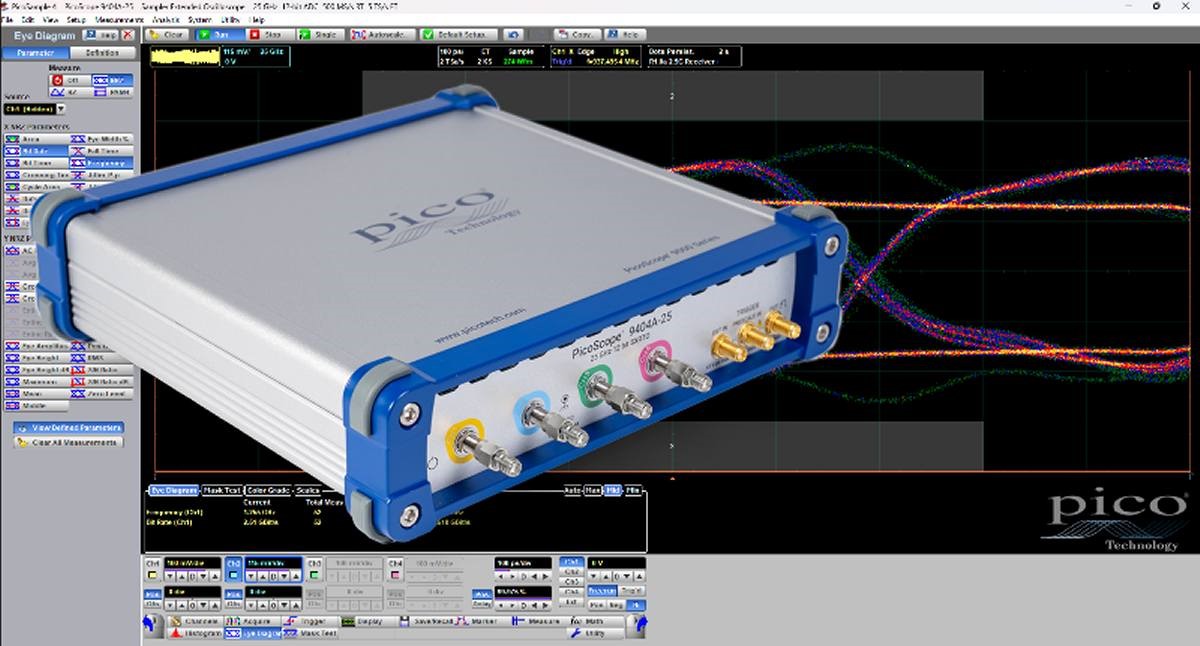

22 ноября 2024 г. – Pico Technology значительно улучшила свою серию PicoScope 9400, выпустив PicoScope 9404A-25, высокопроизводительный осциллограф, предлагающий полосу пропускания 25 ГГц на четырех каналах. Это последнее дополнение основано на существующей серии PicoScope 9400, которая включает модели с полосой пропускания 5 ГГц и 16 ГГц, расширяя охват и возможности этого передового семейства осциллографов. Уникальная технология Sampler-Extended Real-Time Oscilloscope (SXRTO) от Pico Technology объединяет преимущества традиционного сбора данных в реальном времени с возможностями дискретного осциллографа, предлагая инженерам лучшее из обоих миров. Это означает, что осциллограф может запускаться непосредственно по сигналу, а также может записывать данные до запуска, при этом достигая чрезвычайно высокого разрешения по времени и амплитуде дискретного осциллографа. PicoScope 9404A-25 оснащен высокоскоростным внутренним триггером до 18 ГГц, что устраняет необходимость во внешнем триггере или схеме восстановления тактовой частоты, что делает его универсальным и удобным выбором для инженеров, занимающихся сложным высокоскоростным анализом сигналов.

С частотой дискретизации в реальном времени 500 МС/с осциллограф способен захватывать низкочастотные неповторяющиеся сигналы или однократные события. Для высокоскоростных повторяющихся сигналов он использует случайную эквивалентную временную выборку для достижения эффективной частоты дискретизации до 5 МС/с. В обоих режимах событие триггера может быть расположено в любом месте памяти, что позволяет детально наблюдать за событиями до и после триггера — ключевая особенность современных осциллографов реального времени.

Джеймс Ниблок, директор по развитию бизнеса в Pico Technology, отметил: «Новый PicoScope 9404A SXRTO — это гибридный прибор, сочетающий технологию выборки с высокой пропускной способностью и удобство использования современных осциллографов реального времени. С выпуском PicoScope 9404A-25 мы предлагаем инженерам критически важные измерения целостности сигнала по цене, которая ранее была недостижима. Эта технология снижает барьер для доступа к высокопроизводительным измерительным инструментам, делая ее идеальной для тех, кто работает над встраиваемыми системами следующего поколения и гигабитными коммуникационными сетями». PicoScope 9404A-25 оснащен программным обеспечением PicoSample 4 для ПК, что позволяет легко настраивать прибор и визуализировать формы сигнала. Он обеспечивает широкий спектр измерений целостности сигнала, включая импульсные и временные характеристики, анализ джиттера, глазковые диаграммы RZ и NRZ и тесты масок связи, соответствующие отраслевым стандартам, таким как PCIe, GB Ethernet и Serial ATA, — предоставляя комплексный набор инструментов для проверки.

Благодаря 175 готовым тестам масок предварительное тестирование на соответствие для таких шин, как Ethernet, USB или PCI Express, становится особенно простым. Благодаря бесплатному интегрированному инструменту новые тесты для любого стандарта могут быть созданы в течение нескольких минут.

Для OEM и пользовательской интеграции PicoScope 9404A-25 поддерживает удаленное управление ActiveX через стандарт интерфейса Windows COM, что позволяет беспрепятственно встраиваться в системы, разработанные пользователем. Поскольку процесс измерения, используемый в лаборатории, может быть реализован идентично в автоматизации, перенос из лаборатории на производственную линию особенно прост. Примеры программирования предоставляются на VB.NET, MATLAB и LabVIEW, что обеспечивает совместимость с различными средами разработки, включая JavaScript и C.
