Крутые инструменты: кабельные тестеры с функцией PoE

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Технология питания через Ethernet (PoE) позволяет передавать электроэнергию для систем освещения, отопления, вентиляции и кондиционирования воздуха и безопасности по кабелю Ethernet, а не по стандартной электропроводке.

PoE упрощает прокладку кабелей, поскольку для подачи электропитания и других приложений на устройства в локальной вычислительной сети (LAN) требуется всего один кабель.

Марк Маллинс, менеджер по маркетингу компании Fluke Networks (Эверетт, шт. Вашингтон), сказал, что ожидается, что использование PoE увеличится более чем на 12% в течение следующих четырех лет, поскольку это упрощает установку таких устройств, как камеры видеонаблюдения и точки доступа.

«Однако опрос, проведенный Ethernet Alliance среди более чем 800 установщиков, интеграторов и конечных пользователей, показал, что четверо из пяти респондентов испытывали трудности с интеграцией систем PoE. Частично это можно объяснить тем фактом, что IEEE предлагает три стандарта PoE», — сказал он.

Маллинз сообщил, что тестер PoE обеспечивает три уровня тестирования.

• Тестер может определить тип и количество мощности, подаваемой источником питания (PSE), обычно это коммутатор или инжектор питания среднего диапазона.
• Тестер может запрашивать питание на разных уровнях, чтобы определить, может ли PSE обеспечить запрошенное питание.
• Тестер может подать нагрузку на PSE, чтобы определить, будет ли напряжение достаточным при нагрузке. Это делается для того, чтобы определить, могут ли PSE и подключенный кабель обеспечить требуемый уровень мощности.

«Установка или устранение неполадок устройств PoE может быть утомительным и отнимать много времени, если не иметь возможности определить, что происходит», — сказал Маллинз. «В большинстве случаев установщики не имеют доступа к PSE, чтобы увидеть, какой уровень или тип мощности доступен, и даже в этом случае им может потребоваться пройти 300 футов, чтобы добраться туда».

По его словам, после проверки напряжения и мощности очень полезным будет устройство, способное тестировать кабели.

«Во многих случаях слишком длинный или неэффективный кабель приведет к сбою или плохой работе устройства PoE», — сказал он. «Во-вторых, ищите тестеров, сертифицированных Ethernet Alliance для надежной совместимости с оборудованием разных поставщиков. В-третьих, базовые сетевые тесты могут гарантировать, что устройство PoE сможет взаимодействовать с соответствующими сетевыми устройствами. Не очень хорошо, если устройство работает идеально, но данные не могут попасть на него или с него, потому что оно находится в неправильной VLAN или его IP-адрес неверен».

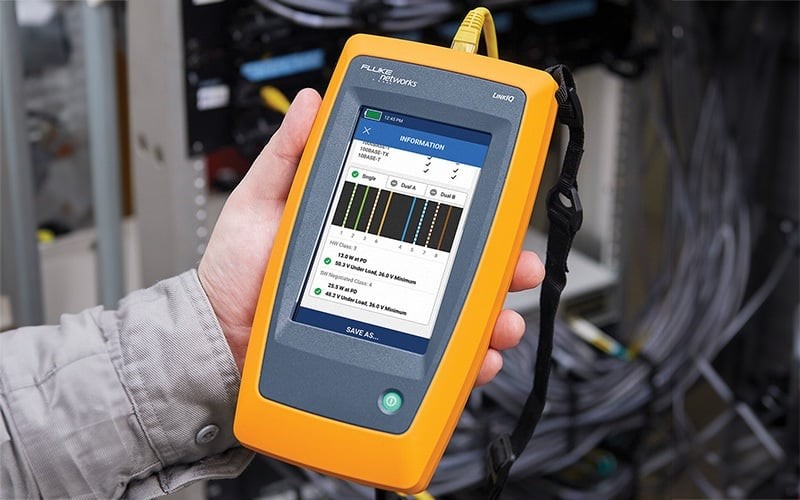

Маллинз сказал, что MicroScanner PoE Cable Verifier от Fluke и тестер LinkIQ cable+network сертифицированы Ethernet Alliance для IEEE-Std 802.3af/at/bt. Некоторые тестеры, сказал он, не поддерживают новейшие установки 90 Вт.

«Fluke рекомендует сертифицировать кабель на соответствие требованиям по сопротивлению при первой установке. Однако сертификаторы стоят гораздо дороже, чем тестеры PoE, обсуждаемые здесь, и их лучше приберечь для специализированного продукта», — сказал он.

Лиза Шварц, директор по развитию бизнеса и маркетингу продукции в компании AEM Precision Cable Test (Чандлер, Аризона), отметила, что поскольку здания становятся все более интеллектуальными, наличие устройств в локальной сети с питанием по технологии PoE оптимизирует эксплуатацию и обслуживание, а также сокращает выбросы углекислого газа.

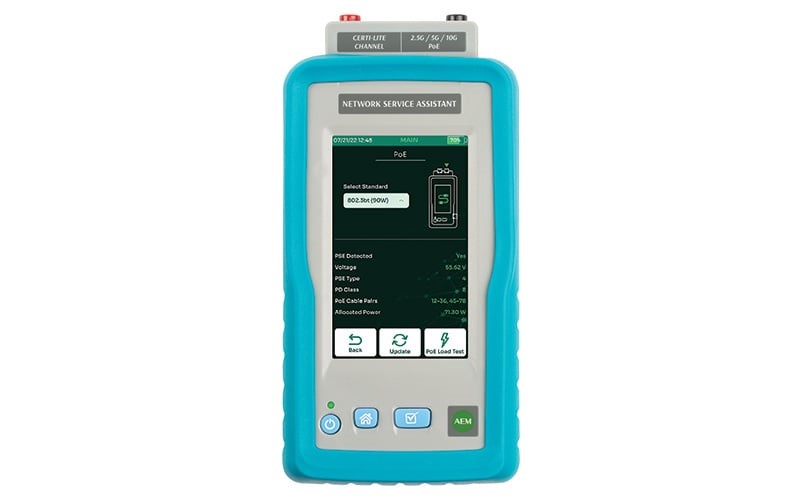

Помощник по обслуживанию сети AEM
aem-test.com

«Существуют различные продукты, которые выполняют различную глубину тестирования PoE», — сказала она. «Мы считаем, что существуют ключевые компоненты измерений, которые они должны иметь, чтобы получить полную картину PoE».

Шварц сказал, что тестировщики должны иметь возможность:

• Эмулируйте конечное устройство, требующее питания, подключившись к сети вместо этого конечного устройства и сообщив тестеру, какой уровень питания необходим. При этом тестер теперь будет взаимодействовать с PSE.
• Проверьте наличие PSE. (Такое случается; иногда устройство, требующее PoE, подключается к стандартному коммутатору.)
• Измерьте доступное напряжение, тип PSE, класс PD, используемые пары кабелей PoE и выделенную мощность, которую должен обеспечивать коммутатор, на основе выбранного стандарта 802.3 или UPoE.
• Выполните фактический тест нагрузки, в ходе которого необходимый уровень мощности от PSE на основе выбранного стандарта, а тестер сообщает, что действительно доступно в гнезде. Результаты должны быть представлены в виде напряжения, тока и мощности, все в «реальной мощности».

«Это важные измерения, которые нужно проводить, когда устройство не включается, чтобы иметь возможность проверить, заключается ли проблема в том, что PSE неисправно, неправильно настроено или устройство, подключенное к коммутатору, способно обеспечивать питание», — сказал Шварц.

«Наличие тестового оборудования, способного выполнять такой уровень углубленного тестирования PoE, является ключом к быстрому пониманию проблемной области. В нашем случае наше тестовое оборудование также способно тестировать сам физический кабель, чтобы убедиться, что он не является потенциальной причиной проблемы», — сказала она.

Шварц отметил, что многофункциональный кабельный тестер и сервисный помощник TestPro от AEM обеспечивает полный набор функций для тестирования кабелей, проводных и беспроводных сетей, а также самый полный набор возможностей тестирования среди всех тестовых приборов PoE.

Дэн Баррера, директор по инновациям в Trend Networks, Рокавей, Нью-Джерси, сказал, что на рынок выходят устройства с питанием от PoE, которые могут использовать полную мощность в 90 Вт, которую PoE может предоставить на коммутаторе, или до 73 Вт для устройства на конце соединения. Интеграторам необходимо убедиться, что установленная сеть может поддерживать эти новые мощные устройства и системы.

Тестеры PoE делятся на три категории.

«Базовый тип может обнаружить наличие PoE на витой паре, но не может определить тип или возможности системы PoE», — сказал Баррера. «Думайте об этом как об эквиваленте использования ручки для обнаружения напряжения в электрической цепи. Он сообщит вам, что напряжение присутствует, но не более того.

«Промежуточные тестеры PoE предоставят некоторую информацию о классификации оборудования для подачи питания PoE. Существует девять классов PoE от 0 до 9, каждый из которых имеет различные возможности питания. Тестер с определением класса PoE может сообщить вам, является ли система PoE 2-парной или 4-парной, или какой класс доступен. Этот тестер может предоставить доступное напряжение на каждой паре для устройства PoE, и хотя это полезно, это может ввести в заблуждение.

«Последний тип тестера PoE будет взаимодействовать с PSE, чтобы определить наивысший поддерживаемый им класс, а затем он будет имитировать устройство PoE, помещая нагрузку на линию, чтобы определить, сколько мощности доступно во время работы. Это предоставит пользователю измерение напряжения и мощности, чтобы он мог быть уверен, что схема будет поддерживать устройства, которые должны работать на ней. Думайте об этом типе тестера как о тестере аккумулятора, который помещает нагрузку на аккумулятор и измеряет напряжение и силу тока, выдаваемые под нагрузкой, чтобы обеспечить истинное измерение емкости аккумулятора».

Баррера сказал, что тестер PoE, который загружает цепь, сообщит пользователю напряжение и ток, подаваемые на устройство, которые сообщаются в ваттах. Возможность загрузки цепи может быть использована для быстрого определения того, будет ли установленный кабель работать с предполагаемым приложением, и если нет, то связана ли проблема с кабелями или PSE.

«Если тест не обеспечивает ожидаемую мощность в месте расположения устройства PoE, техник может устранить неполадки, повторив тест, будучи подключенным напрямую к PSE/коммутатору», — сказал Баррера. «Если тест снова не удается, устранение неполадок может начаться на сетевой стороне вещей. Порт коммутатора может быть установлен в режим ограничения мощности или он может быть переподписан, что означает, что он обеспечивает максимальную общую мощность для всех портов вместе взятых. Если тест на порту коммутатора проходит успешно, можно предположить, что кабельная разводка ограничивает мощность устройства».

Стандарты PoE основаны на каналах 100 м/328 футов 24 AWG категории 5e или лучше. Чистый медный кабель 24 AWG может работать на расстоянии 125 м или 130 м и по-прежнему обеспечивать полную мощность.

Однако несколько компаний продают кабельные системы, которые могут достигать более 200 м/650 футов, в частности, для приложений PoE с целью снижения стоимости системы за счет предоставления каналов большой дальности без необходимости в дополнительных телекоммуникационных комнатах для повторения/усиления сигналов. Каналы большой дальности обычно изготавливаются из кабеля 23 или 22 AWG для снижения сопротивления постоянному току и падения напряжения.

На противоположном конце спектра установщикам необходимо знать о недорогом сетевом кабеле из алюминия с медным покрытием (CCA). Кабель CCA изготовлен из алюминиевых проводников с тонким слоем медного покрытия. Кабель CCA поддерживает данные относительно хорошо, поскольку высокочастотные сигналы проходят по внешней медной оболочке кабеля с небольшим сопротивлением. С другой стороны, постоянный ток проходит через центр проводника, а алюминий имеет гораздо большее сопротивление, чем медь, ограничивая расстояние PoE.

Тестер нагрузки PoE не знает и не заботится о длине кабеля или о том, из чего он сделан. Он просто выполняет электрические измерения, чтобы информировать пользователя о доступной мощности в месте расположения сетевого устройства.

Существует широкий выбор тестеров, включающих функции тестирования PoE.

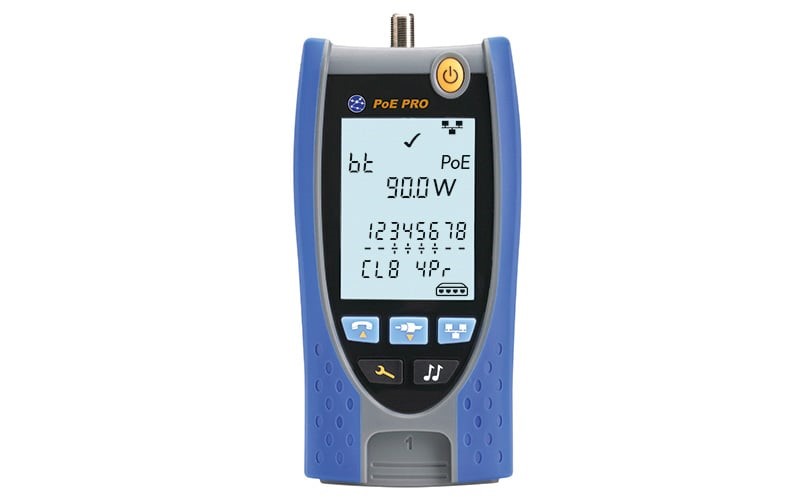

Тестер PoE Pro от Trend Networks
www.trend-networks.com

«Самый простой — это светодиод, который загорается в цепи, для тестеров, которые измеряют напряжение на парах, но не сообщают ватты. Например, Trend Networks' VDV II Pro обнаружит PoE и покажет напряжение, но не выполнит полный тест PoE», — сказал Баррера. «Это может быть приемлемо для техника, который обычно устанавливает новые кабели, время от времени устраняя неполадки, но это не лучшее решение для того, кому нужно проверить соответствие PoE».
