Рекомендуемые методы проверок целостности витой пары

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

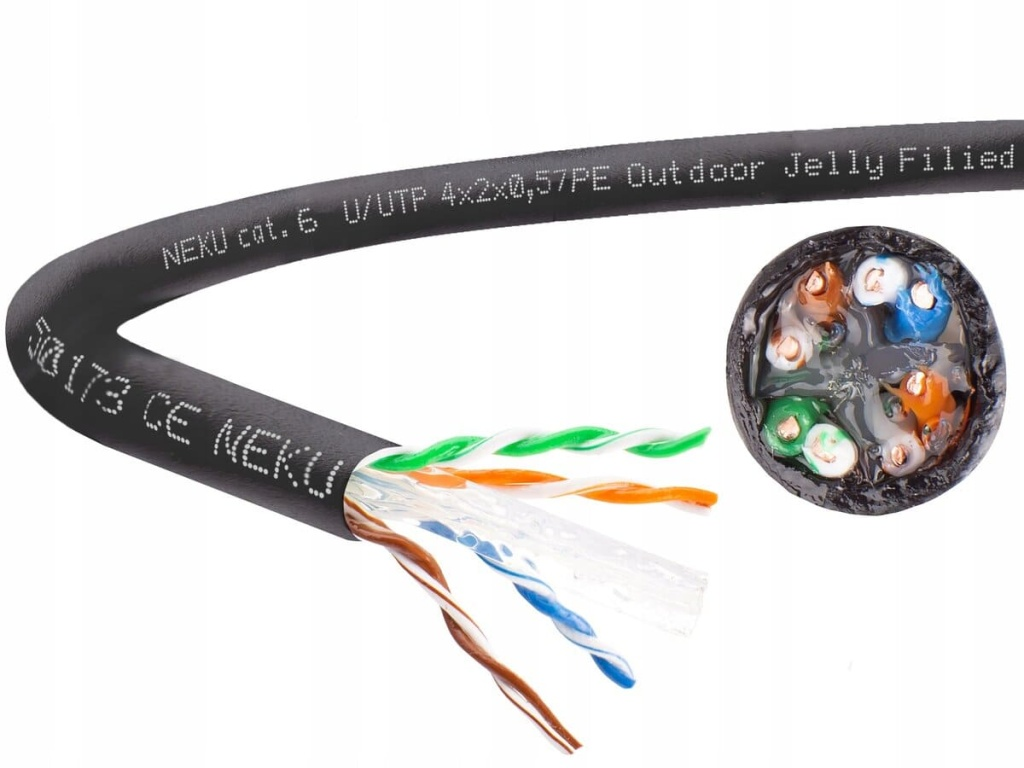

Тестирование целостности витой пары — важнейший этап обеспечения надлежащего функционирования сети. Витая пара применяется практически везде, что касается локальных сетей передачи данных, соответственно, различного рода глюки  способны сильно ухудшить надёжность связи или вообще - полностью развалить работу сети. В настоящей  статье мы постараемся осветить вопросы правильности проверок целостности кабеля витой пары на обрыв, применяя разнообразные методики и измерительные приборы, устройства, инструменты, как то: кабельные тестеры, мультиметры или постараться обойтись без них  Кроме того, внимательно рассмотрим возможные неисправности и алгоритмы их устранения.

Рекомендуемый порядок действий

Подготовьте всё, что требуется: измерительные инструменты и приборы для проверки. Для начала визуально осмотрите повреждения кабеля на предмет заломов, изгибов или порезов. Задействуйте кабельный  тестер или мультиметр для первичного тестирования проводных линий. Проверьте качество обжима разъёмов на каждом конце кабеля. Проведите анализ  результатов тестирования и постарайтесь выявить источник проблем. Задействуйте методики для более скрупулёзной проверки, если вы считаете, что это необходимо.

Приборы и измерительный инструментарий для тестирования витой пары

Как проверить обжимы соединений, скорость передачи сигналов и качество передаваемых сигналов по витой паре? Для проверки целостности и надлежащей работы витой пары применяются различные приборы и инструменты. Каждый из них играет свою чётко определённую роль в диагностике и устранении проблем.

Рассмотрим основные из них:

Тестер витой пары

Специализированный прибор для тестирования целостности и правильности подключения проводов в кабельной разводке и обжима. Тестеры способны быстро локализовать обрывы, короткие замыкания и скрученные провода. Эти кабельные тестеры бывают простыми (Например, светодиодные индикаторы) и, что называется, продвинутыми (как то: цифровые дисплеи + дополнительные функции).

Мультиметр

Это вообще универсальный измерительный прибор, способный проверять абсолютно всё, включая витую пару, а также  измерять напряжение, сопротивление и ток. Мультиметр используется для прозвонки проводов на целостность, измерения сопротивления изоляции и тестов на короткие замыкания.

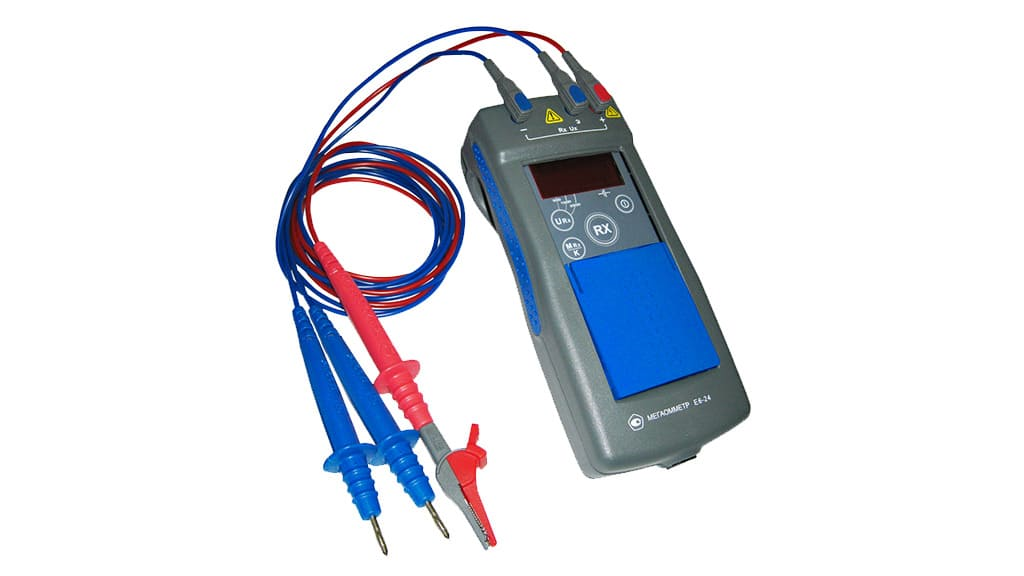

Мегаомметр

Прибор для измерения различных величин сопротивления изоляции. В основном применяется для проверки качества изоляции проводов и соединений, что помогает выявить скрытые дефекты и повреждения, которые могут никак себя не проявлять при стандартной прозвонке витой пары.

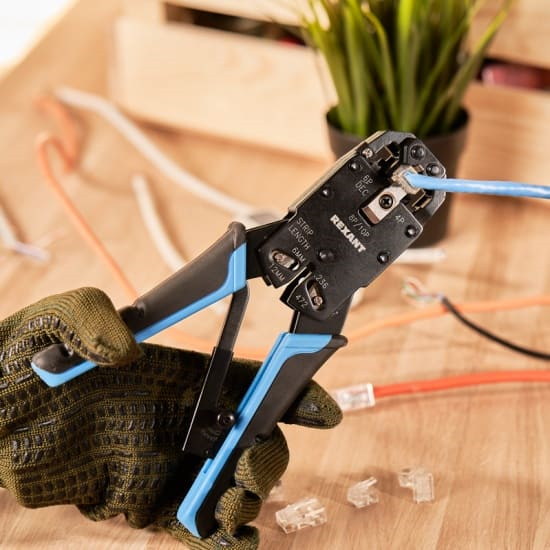

Стриппер и кримпер

Стриппер - инструмент для удаления изоляции с проводов. Помогает аккуратно удалить изоляцию, не повреждая металлические жилы.

Кримпер - инструмент для обжима разъёмов на кабеле. Обеспечивает надёжное соединение разъемов с проводами.

Пробник (тональный генератор и щуп)

Комплект тестовых приборов, состоящий из генератора сигнала и щупа для обнаружения сигнала в кабеле. Используется для идентификации конкретного кабеля в пучке проводов и проверки целостности коммутационных линий.

Кабельный анализатор

Многофункциональный прибор для диагностики сетевых кабелей. Проверяет параметры кабельных инфраструктур, такие как задержка сигнала, перекрёстные помехи и их уровень. Подходит для более детального анализа и профессионального применения.

Продуманный подбор приборов и инструментов для проверки витой пары значительно облегчает диагностику и устранение проблем с кабелями. Использование подходящего приборного комплекса позволяет быстро локализовать и устранить неисправности, обеспечивая стабильную и надёжную работу сети.

Поиск неисправностей

Обнаружение и устранение неисправностей в витой паре – важнейший этап в поддержании стабильной работы сетевой инфраструктуры. В этом разделе рассматривается, как правильно выявлять проблемы с кабельными разводками.

• Вначале: визуальный осмотр. Внимательно осмотрите внешний вид кабеля: проверьте  кабель на наличие видимых повреждений, таких как порезы, заломы или изгибы. Проверка разъемов. Убедитесь, что разъемы на обоих концах кабеля надежно зафиксированы и они не имеют повреждений.

• Тестирование кабельным тестером. Подключите тестер к обоим концам кабеля: для чего используйте специальные порты на тестере. Активируйте режим тестирования. Большинство тестеров имеют автоматический режим проверки. Следуйте инструкциям на дисплее или показаниям светодиодных индикаторов. Анализ результатов. Тестер чётко укажет на то, присутствуют ли обрывы, короткие замыкания или перепутанные пары.

• Задействование мультиметра. Прозвонка проводов: выставите мультиметр в режиме прозвонки и проверьте каждую жилу. Подключите один щуп к одному концу жилы, а другой – к противоположному концу. Проверка сопротивления: зафиксируйте сопротивление каждой жилы. Необходимо, чтобы сопротивление было низким, что свидетельствует о хорошем состоянии проводника.

• Применение мегаомметра. Измерение сопротивления изоляции: подключите мегаомметр к проводам и измерьте величину сопротивления между жилами. Высокое сопротивление (в мегаомах) указывает на хорошую изоляцию. Оценка состояния изоляции: если сопротивление низкое, то это свидетельствует о повреждении изоляции, - требуется замена кабеля.

• Пробник и тональный генератор. Отправка сигнала: подключите тональный генератор к одному концу кабеля и включите его. Поиск сигнала: с помощью зонда проверьте, транслируется ли сигнал через весь кабель, если нет, то найдите точное место обрыва или повреждения.

Поиск неисправностей в витой паре – процесс, требующий терпения, внимательности и задействования подходящих инструментов. Визуальный осмотр, тестеры, мультиметры, мегаомметры и другие измерительные приборы помогут быстро и точно определить источник проблемы. Эффективное использование этих средств и методов обеспечат стабильную работу сети и высокое качество передачи данных.

Анализ неисправностей

После обнаружения неисправностей в витой паре необходимо подробно их проанализировать, чтобы выявить причины и определить наиболее эффективный способ их устранения. В этом разделе мы рассмотрим основные типы неисправностей и методики их анализа.

• Обрыв провода. Симптомы: Полное отсутствие какого-либо сигнала или Интернет. Кабельный тестер диагностирует обрыв одной или нескольких жил. Диагноз: Обрыв может быть вызван механическим повреждением, износом или изначально неправильной установкой. Рекомендация: Визуально осмотрите кабель на наличие видимых разрывов, заломов или изгибов, особенно в местах, где кабель подвергается наибольшей нагрузке. Решение: Замените поврежденный участок кабеля или весь кабельный тракт. Обратите внимание на правильную прокладку вновь устанавливаемого кабеля, чтобы избежать повреждений при дальнейшем его использовании.

• Короткое замыкание. Симптомы: Нестабильная работа сети, кабельный тестер или мультиметр показывают короткое замыкание между жилами. Диагноз: Короткое замыкание может возникнуть из-за повреждения изоляции проводов, неправильного обжима разъемов или проникновения влаги. Внимательно проверьте изоляцию и места соединений на наличие повреждений и следов коррозии. Решение: Исправьте повреждённые участки, замените разъемы и создайте условия для поддержания сухости и чистоты кабельных соединений.

• Плохой контакт. Симптомы: Непостоянное соединение, сигнал периодически пропадает, тестер показывает слабый сигнал или неправильное соединение. Диагноз: Плохой контакт может быть вызван небрежным обжимом разъёмов или окислением контактов. Осмотрите разъёмы и убедитесь, что все жилы правильно зафиксированы и отсутствуют следы окисления. Решение: Проведите повторную обжимку разъемов, убедившись в надежном соединении всех жил. При необходимости очистите старые контакты или используйте новые разъемы.

• Перепутанные пары. Симптомы: Низкая скорость передачи данных, тестер показывает неправильное соединение пар. Диагноз: Перепутанные пары могут иметь место из-за неправильного обжима разъёмов или ошибки при подключении к узлам сетевой архитектуры. Проверьте порядок цветов жил и соответствие стандартам подключения (например, T568A или T568B). Решение: Проведите повторную обжимку разъемов, следуя установленному порядку жил. Применяйте только проверенные схемы подключения, чтобы избежать ошибок в будущем.

Анализ неисправностей в витой паре требует внимательности, опыта и знания основных причин проблем. Владение информацией, что касается симптомов и использования правильных методов диагностики помогают быстро выявить и устранить практически все неисправности, тем самым, обеспечивая стабильную и надёжную работу сети. Правильный уход и регулярная проверка кабельной системы обеспечат предотвращение большинства проблем и продлят срок службы сетевой архитектуры.

Проверка качества обжима витой пары

Осмотрите разъемы: Убедитесь, что все жилы правильно вставлены и зафиксированы. Проверка кабельным тестером: Используйте тестер для проверки правильности подключения жил.

Проверка мультиметром: проверьте сопротивление контактов, чтобы убедиться в их надёжности.

Проверка сигнала, транслируемого по витой паре

Сетевой анализатор: Используйте сетевой анализатор для проверки качества сигнала и уровня помех.

Тестирование скорости передачи: проверьте скорость передачи данных через кабель, чтобы убедиться в соответствии параметров скорости стандартам.

Проверка обрыва и целостности витой пары

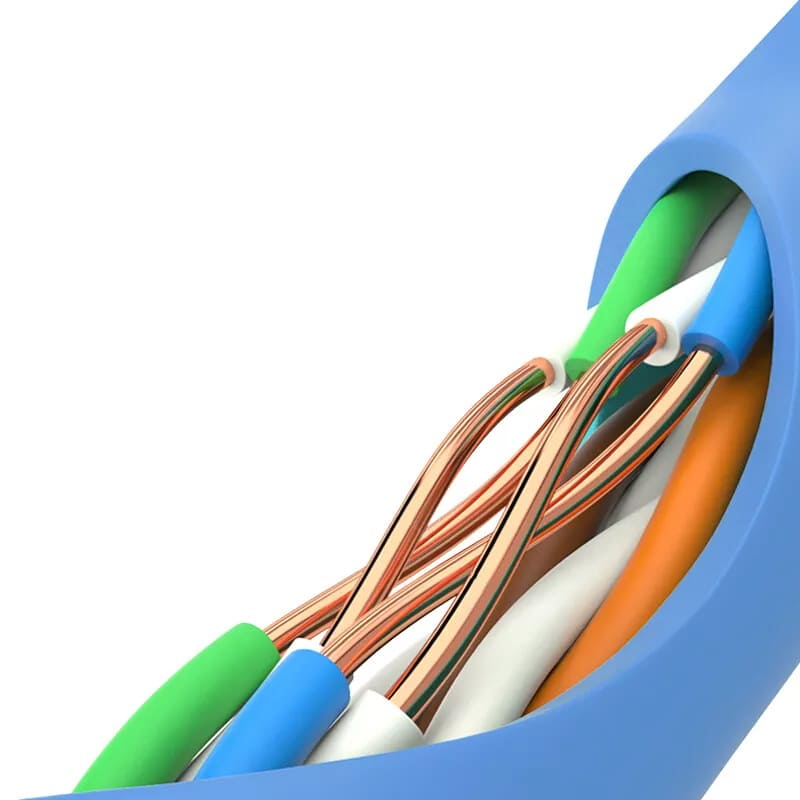

Витая пара является основным типом кабеля, применяемым для подключения узлов в локальных сетях. Однако, несмотря на свою надёжность, витая пара не застрахована от повреждений, которые могут привести к обрывам и нарушениям её целостности. Проверка обрыва и целостности витой пары – важный этап в диагностике и устранении проблем с сетью. Ниже рассматриваются основные методы и применяемые приборы для тестирования витой пары, что необходимо для обеспечения стабильной и качественной работы сети.

Кабельный тестер

Подключите тестер к обоим концам кабеля. Запустите режим проверки и следуйте инструкциям на экране тестера.

Анализируйте результаты: тестер покажет обрывы, короткие замыкания и некорректные соединения.

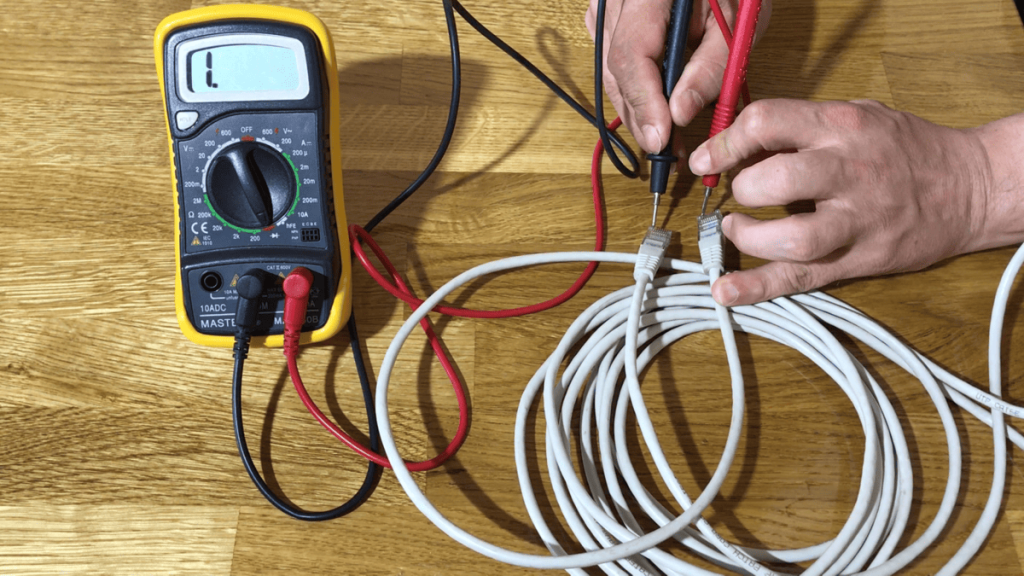

Мультиметр

Установите мультиметр в режим прозвонки или измерения сопротивления.

Протестируйте каждую жилу на обрыв и короткое замыкание.

Анализируйте данные: сравните результаты измерений со стандартными параметрами.

Мегаомметр

Подключите мегаомметр к кабелю.

Проверьте сопротивление изоляции между жилами.

Оцените результаты: низкое сопротивление указывает на повреждение изоляции.

Проверка без тестера

Используйте мультиметр в режиме прозвонки.

Сравните результаты прозвонки каждой жилы с другой такой жилой, а также общей оболочкой.

Не поленитесь ещё раз осмотреть кабель на наличие повреждений, а также мест, вызывающих подозрения.

Программы тестирования витой пары

• NetScanTools: Программа для диагностики сети, позволяющая проверять соединения и скорость передачи данных.

• Wireshark: Анализатор сетевого трафика для детальной диагностики и поиска неисправностей.

• LanTester: Утилита для проверки состояния сетевого оборудования и кабелей.

Проверка целостности витой пары является важным этапом в поддержании надёжности и эффективности всей сетевой архитектуры. Использование правильных инструментов и методой, гарантирует быстрое выявление и устранение неисправностей, тем самым, обеспечивая стабильную работу сети.
