Тестирование кабелей и сопоставление проводов (EtherScope nXG, LinkRunner 10G, CyberScope)

Следующие устройства обеспечивают различные методы тестирования кабелей, включая TDR, схему разводки, офисную идентификацию и тонирование. Он предназначен для помощи в устранении неполадок с кабелями, таких как чрезмерная длина кабелей или обрыв кабелей на настенной панели или патч-панели. Они используют комбинацию измерений TDR и сопротивления для сопоставления проводов, измерения длины кабеля и выявления аномалий, таких как короткие замыкания, обрывы и расщепленные пары. Они не проводят сертификацию кабелей. Если вы хотите найти прокладку кабеля, перейдите к разделу «Нахождение кабеля».

• EtherScope nXG

• LinkRunner 10G

• CyberScope

Определение схемы разводки и длины кабеля

  Эти устройства можно использовать для тестирования оконцованных кабелей с использованием внешнего аксессуара WireView Cable ID) или неконцевых (открытых) кабелей.

Эти устройства могут точно измерять длину кабелей длиной примерно 300 футов (100 м) или меньше с точностью плюс-минус 6,56 футов (2 м). Он может измерять кабели длиной до 500 футов (150 м) с относительной точностью. Минимальная длина кабеля составляет 2,6 фута (0,8 м) для точного тестирования кабеля. Как для оконцованных, так и для неконцевых кабелей обнаружение неисправности также осуществляется с точностью до расстояния до места повреждения 2,6 фута (0,8 м).

Длина указана для каждой пары. В некоторых случаях длина одной пары может оказаться больше, чем длина другой пары, из-за скорости скручивания пары.

ПРИМЕЧАНИЕ. Вы не можете выполнить проверку кабеля, подключенного к коммутатору.

ПРЕРВАННОЕ ТЕСТИРОВАНИЕ

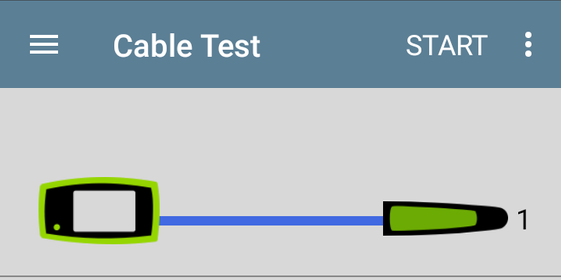

Использование кабеля с концевой заделкой обеспечивает наиболее надежные результаты измерений кабеля. Вы можете запустить завершенный тест с помощью адаптера идентификатора кабеля WireView.

С помощью теста оконцованного кабеля можно определить следующее:

•Длина кабеля

• Нормальная или отрицательная попарная полярность (например, контакты 1, 2 подключены к контактам 2, 1)

• Перекрестные кабели

• Шорты

• Открывается

• Разделение пар

• Перевернутые пары

Типы результатов испытаний подключенного кабеля описаны ниже:

ХОРОШО — если устройство завершает тестирование и отображает пары кабелей и их длину, значит, распиновка контактов соответствует ожидаемой конфигурации схемы разводки согласно стандарту TIA/EIA 568. На изображении ниже показан тест с использованием встроенного порта WMAP, который обнаружил исправный кабель.

ПРИМЕЧАНИЕ. «Ш» означает щит. В приведенном выше примере экранирование не было обнаружено, о чем свидетельствует обрыв в строке «sh».

КРОССОВЕР. Кроссоверные кабели являются обычной частью Ethernet и определяются как обычные в стандарте IEEE 802.3. Перекрестные кабели показаны с указанием скрещенных пар и длины. На изображении ниже показан тест с использованием WireView/Cable ID №1, обнаруживший пересечение пар 1,2 и 3,6.

ОТКРЫТО – Размыкания определяются непрерывностью провода. Разомкнутый результат указывает на то, что один или оба провода в паре не имеют непрерывности от одного конца до другого. Отображается длина, измеренная для более короткого провода, а провод показан с разрывом посередине.

ПРИМЕЧАНИЕ. Если разница между самой длинной парой и самой короткой парой превышает 5 %, более короткая пара будет отображаться как открытая, даже если все пары хорошие. Это зависит от скорости витой пары.

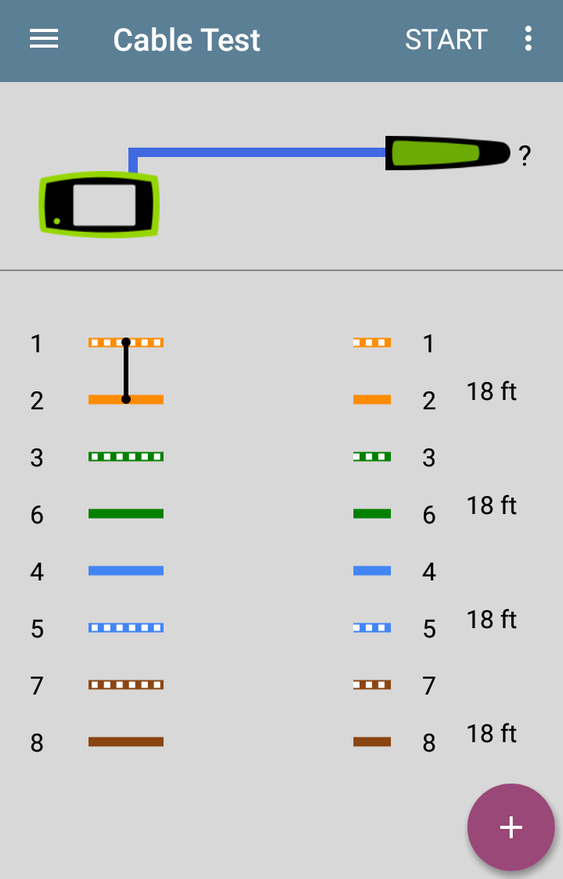

КОРОТКОЕ – Короткий результат указывает на наличие непрерывности между двумя проводами кабеля. На LRAT закороченные провода отображаются соединяющей их черной линией. На изображении ниже показан результат короткого замыкания внешней пары между контактами 1 и 2.

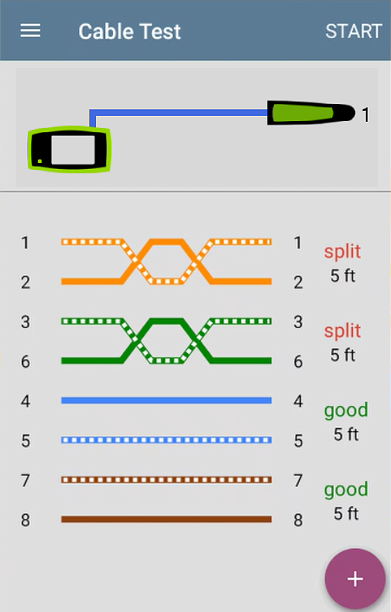

РАЗДЕЛЕНИЕ. Результат разделения отображается всякий раз, когда тест обнаруживает, что два провода в паре не были скручены вместе для обеспечения помехоустойчивости на всей длине кабеля. Из-за характера разделенных пар и используемого метода обнаружения сообщаемая длина разделенной пары может быть неточной.

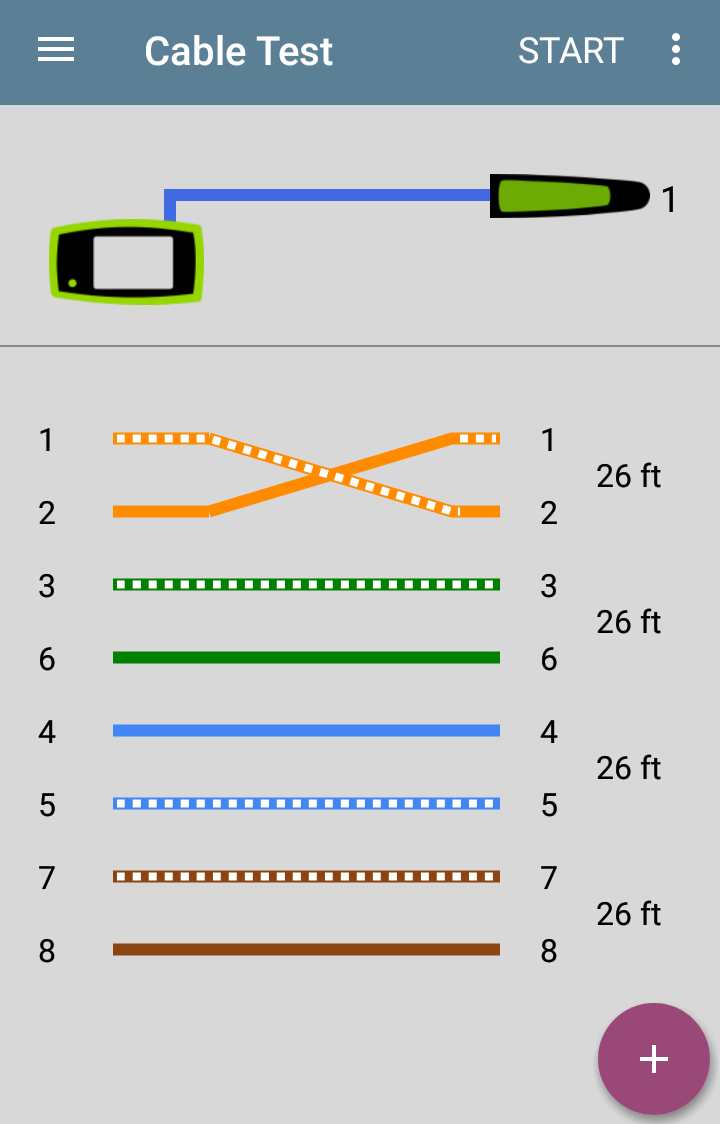

ПЕРЕВЕРНУТОЕ — обратный результат возникает, когда проверка целостности определяет, что первый провод пары на одном конце кабеля находится на втором проводе пары на другом конце. Например, из пары проводов 1-2 провод, прикрепленный к позиции контакта 1 на одном конце, прикреплен к позиции контакта 2 на другом. Это также известно как перестановка наконечника/кольца.

НЕПРЕКРАЩЕННОЕ ТЕСТИРОВАНИЕ

Используя тест незавершенного/открытого кабеля, вы можете определить следующее:

•Длина кабеля

• Шорты

• Сплиты

• Открывается, если они находятся на расстоянии более 2 метров от устройства

Типы результатов испытаний неразъемного кабеля описаны ниже:

ХОРОШО: Если LRAT завершает тестирование и отображает пары кабелей и их длину вместе с зеленым текстом «Хорошо», значит, подключение контактов соответствует ожидаемой конфигурации схемы разводки согласно стандарту TIA/EIA 568.

О ШОРТАХ сообщают одинаково хорошо в терминированном и непрекращающемся тестировании. Короткий результат указывает на наличие непрерывности между двумя проводами кабеля. При тестировании неразъемного кабеля рядом с закороченными проводами отображается красный текст «Короткое замыкание». На изображении ниже показано короткое замыкание между контактами 1 и 2.

РАЗДЕЛЕНИЕ: о разделенных парах сообщается, если длина кабеля составляет не менее 2,6 футов (0,8 м). Результат разделения отображается всякий раз, когда тест показывает, что два провода в паре не были скручены вместе для обеспечения помехоустойчивости на всей длине кабеля. При тестировании неразъемного кабеля рядом с разделенными парами отображается красный текст «Разделение». Из-за характера разделенных пар и используемого метода обнаружения сообщаемая длина разделенной пары может быть неточной.

Если сообщается, что более короткий кабель имеет две пары, которые длиннее (и примерно равны по длине), чем две другие (которые также примерно равны по длине), возможно, причиной является расщепленная пара, хотя о разделении не будет сообщено. .

ОТКРЫТО – Размыкания определяются непрерывностью провода. Разомкнутый результат указывает на то, что один или оба провода в паре не имеют непрерывности от одного конца до другого. При тестировании кабеля без оконцевания рядом с открытыми парами отображается красный текст «Открыто»..

ПРИМЕЧАНИЕ. Кабели с открытыми/неконцевыми разъемами и кроссоверами будут отображаться как «хорошие», поскольку LRAT не может обнаружить кроссоверы в кабелях без оконечных разъемов.
