Pico добавляет новые осциллографы смешанных сигналов в линейку PicoScope 3000E

Новые модели включают 16 цифровых каналов, четыре аналоговых канала и широкий набор функций в виде осциллографа без головного узла.

Pico Technology недавно добавила две новые модели смешанных сигналов в свою линейку продуктов PicoScope 3000E. Новые осциллографы основаны на расширенных функциях существующих моделей и добавляют 16 цифровых каналов. Цифровые и аналоговые данные могут собираться и отображаться одновременно для настоящей работы осциллографа смешанных сигналов (MSO).

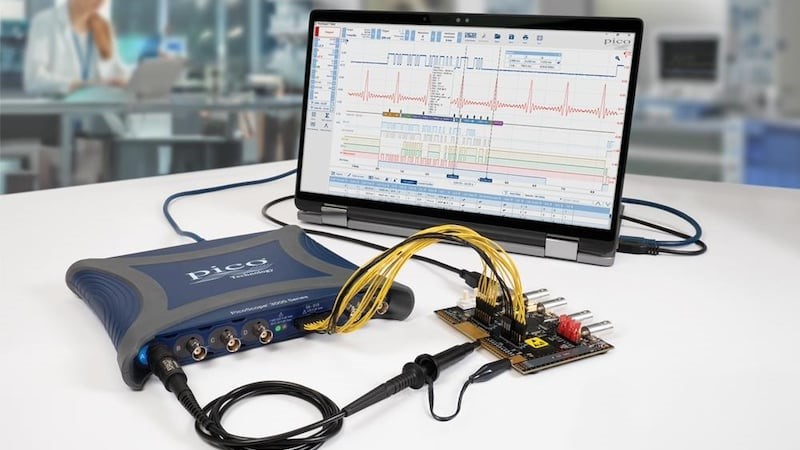

PicoScope в действии. Изображение предоставлено Pico Technology

Новые модели 3417E MSO и 3418E MSO, как и существующие аналоговые осциллографы без MSO, не имеют головной части и питаются от USB-порта, используя ноутбук или настольный компьютер в качестве интерфейса отображения и управления.

Главный редактор All About Circuits Джефф Чайлд (справа) беседует с инженером по техническим приложениям Pico Technology Беном Эллисом (слева) на выставке Embedded World 2024.

Основные характеристики новых осциллографов-приставок  PicoScope 3000E

Приборы оснащены четырьмя аналоговыми каналами с максимальной полосой пропускания 350 МГц для модели 3417E или 500 МГц для модели 3418E. Новые модели MSO (3417E MSO и 3418E MSO) добавляют 16 цифровых каналов.

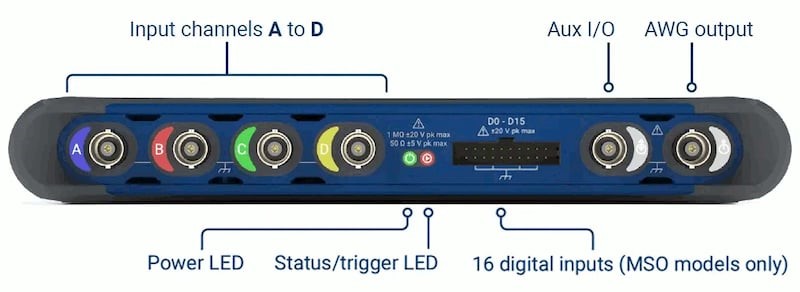

Передняя панель PicoScope 3417E MSO/3418E MSO. Изображение предоставлено Pico Technology

Семейство осциллографов предлагает выборку в реальном времени 5 гига/выборок в секунду (ГС/с). Он также обеспечивает захват данных с разрешением от 8 до 14 бит и входной чувствительностью 1 мВ/дел и 2 гига/выборки памяти захвата, разделяемой на сегменты.

Программное обеспечение PicoScope 7 совместимо с Windows, Mac и Linux, в него включено 40 последовательных декодеров. Новые осциллографы могут взаимодействовать с ПК с помощью USB 3.0 SuperSpeed или через отдельный блок питания USB type-C 5 В, 3 А.

В дополнение к функциональности осциллографа, блоки PicoScope 3000E работают как генератор сигналов произвольной формы и функций, анализатор спектра БПФ и облачный регистратор данных. Встроенный 14-битный генератор сигналов 200 МС/с может создавать волны на основе стандартных или пользовательских данных, импортированной трассы осциллографа или импортированного файла формата .CVS.

Несмотря на богатый набор функций, устройства очень портативны: их вес составляет менее 1,54 фунта (< 0,7 кг), а размеры — 8,7” x 6,8” x 1,2” (221 мм x 173 мм x 30 мм).

Пользовательский интерфейс программного обеспечения

Программное обеспечение так же важно, как и аппаратное обеспечение для осциллографа без головного устройства. При правильной реализации программное обеспечение может стать явным преимуществом для пользователей осциллографов-приставок по сравнению с традиционными многофункциональными устройствами. Новые модели MSO включают программный пакет PicoScope 7 с полной функциональностью в стандартной комплектации. Нет необходимости приобретать дополнения/опции, чтобы в полной мере использовать новое оборудование.

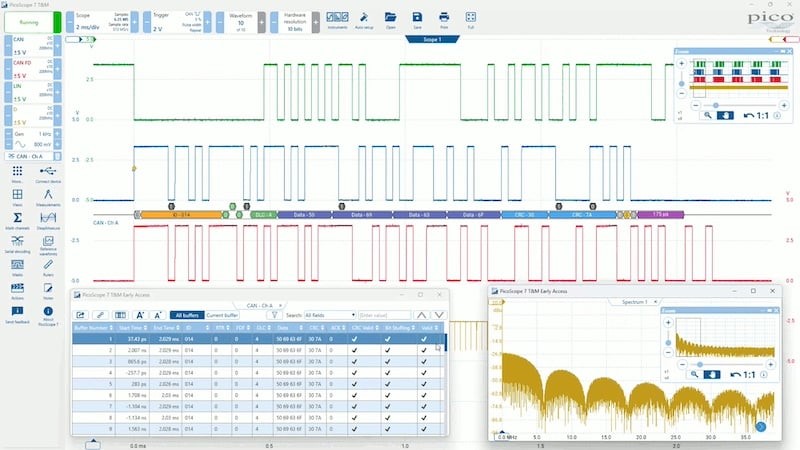

PicoScope 7 в работе. Изображение предоставлено Pico Technology

Используя мощность стандартного ноутбука, пользователи могут контролировать производительность прибора, доступную для анализа и отображения. Конструкция без монитора помогает постоянно поддерживать ценность осциллографа с течением времени, поскольку простое обновление ноутбука обеспечивает большую производительность без необходимости замены самого осциллографа-приставки. Pico Technology предлагает комплект разработки программного обеспечения для осциллографов под названием PicoSDK. PicoSDK позволяет продвинутым пользователям создавать настраиваемые пользовательские интерфейсы или функции анализа данных. SDK можно использовать в Windows, macOS и Linux. Все функции осциллографа доступны через SDK, включая данные и управление. Его можно использовать с такими распространенными языками, как C, C++, C#, VB.NET и Python. SDK также облегчает взаимодействие со сторонним программным обеспечением для анализа, таким как MATLAB, National Instruments LabVIEW, MathWorks и Microsoft Excel.

Упрощенная поддержка протокола

Программное обеспечение PicoScope 7 предпринимает действия, чтобы сделать декодирование последовательных протоколов более простым и универсальным. PicoScope включает 40 декодеров протоколов. Протоколы можно выбирать из упрощенного пользовательского интерфейса, а также отображать и анализировать вместе с другими функциями сигналов.

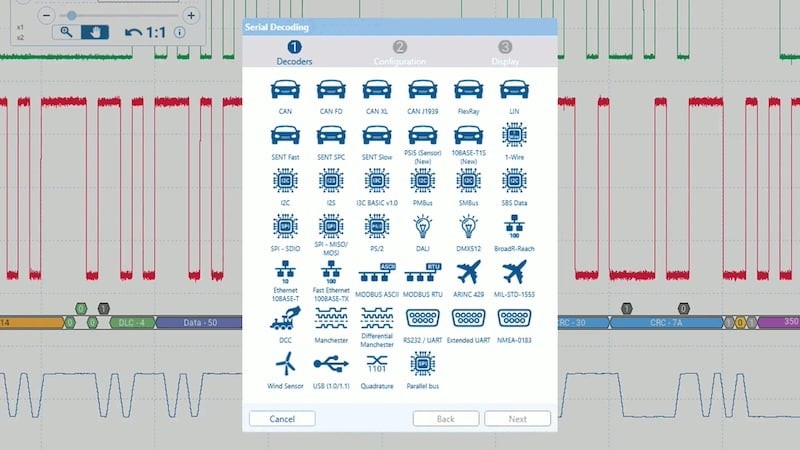

Выбор последовательного протокола PicoSope 7. Изображение предоставлено Pico Technology

PicoScope 3000E в действии

Осциллографы-приставки чрезвычайно полезны для приложений, требующих от инженера частого вставания и выхода из лабораторного стола. При весе в полтора фунта осциллографы серии 3000E с питанием от USB по размеру и весу немного больше, чем аксессуар для ноутбука. Их способность работать как генератор сигналов произвольной формы и функций придает еще больше функциональности в условиях портативной лаборатории. Портативность делает осциллографы-приставки подходящими для полевых работ и устранения неисправностей оборудования в удаленных местах. Приборы серии 3000E обеспечивают достаточную полезность дома на рабочем столе или практически в любом месте, куда инженеру нужно пойти.
