8, 12 И 14 БИТОВЫЕ ОСЦИЛЛОГРАФЫ ПРИ РАЗРАБОТКЕ И ОТЛАДКЕ ПРОЕКТОВ

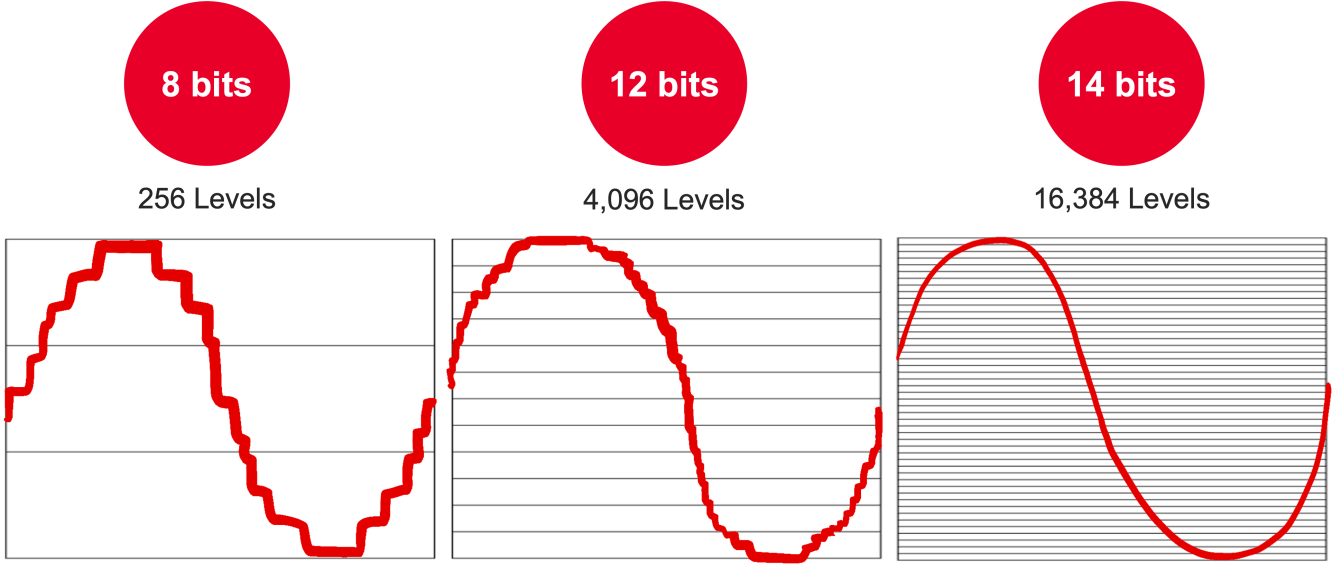

Разница в отображении сигналов при вертикальном разрешении осциллографов 8, 12 и 14 бит

Обеспечение качества продукции путем отладки с помощью осциллографа, который способен видеть малые сигналы на фоне шума.

Существует ряд электронных проектов, требующих от осциллографов высокого вертикального разрешения.

14-битный АЦП

• Низкий уровень шумов
• Расширенные функции анализа
• Прибор 7-в-1

Сравнение качества отображения сигналов при различных разрядностях АЦП осциллографа

14-битный АЦП обеспечивает разрешение в четыре раза выше

Ключевым компонентом достижения высокой вертикальной точности является аналого-цифровой преобразователь (АЦП). Чем больше разрядность АЦП, тем выше вертикальное разрешение, что обеспечивает более точное представление исследуемого сигнала.

Например, осциллограф с 12-битным АЦП способен кодировать аналоговый вход в 4096 уникальных уровней преобразования (2¹² = 4096). Каждый дополнительный бит удваивает количество уровней преобразования.

Осциллографы с 14-битным АЦП могут кодировать аналоговый сигнал в 16384 уровня (2¹⁴ = 16384), что обеспечивает разрешение в четыре раза выше по сравнению с 12-битными моделями и в 64 раза выше по сравнению с традиционными 8-битными осциллографами.

P.S.

В ряде моделей 8- и 12-битных осциллографов используется программное обеспечение, сглаживающее ступенчатость и шероховатость отображаемых осциллограмм за счет применения функций математического усреднения. Благодаря этому пользователь может видеть на экране более плавные синусоидальные сигналы и меандры.

Магазин Gtest® поставляет 14-битные осциллографы OWON, SIGLENT и RIGOL под заказ
