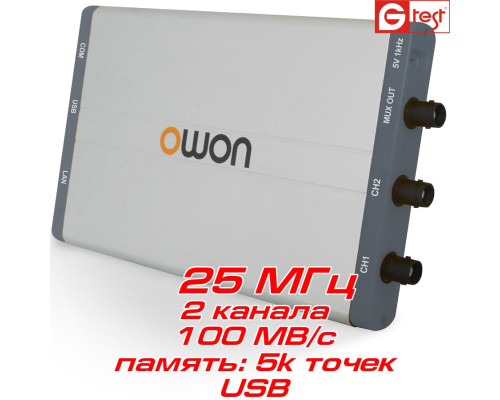

VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала
VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала

VDS1022 осциллограф - приставка OWON, 25 МГц, 2 канала Отзывов: 0

Производитель: OWON
Код товара: VDS1022
Наличие: Есть на складе
Цена: 2490 грн.
(безнал: 2988 грн. с НДС)

Cопутствующие товары
RDS1021 осциллограф, 25 МГц, 1 канал RDS1021 осциллограф, 25 МГц, 1 канал 1650 грн.
SDS1022DL осциллограф,  2х25МГц, 36к точек SDS1022DL осциллограф, 2х25МГц, 36к точек 6270 грн.
SDS1072CML осциллограф, 2х70МГц, 2М точек SDS1072CML осциллограф, 2х70МГц, 2М точек 7410 грн.
VDS3102 USB-осциллограф, 100 МГц, 2 канала VDS3102 USB-осциллограф, 100 МГц, 2 канала 7350 грн.
Стоимость сопутствующих товаров: 0.0
Общая стоимость: 2490

VDS1022 - виртуальный двухканальный цифровой осциллограф, производства компании OWON, имеет полосу пропускания 25 МГц и обладает выборкой 100 МВ/с, относится к серии  компактных USB-осциллографов серии VDS которая включает двух- и четырехканальные модели с полосой пропускания от 25 МГц до 100 МГц, с выборкой до 1.0 ГВ/с.


К особенностям USD-осциллографа OWON VDS1022, как впрочем и всей серии OWON VDS относится отличные технические характеристики виртуального осциллографа, а также функциональность программного обеспечения позволяющие реализовать функции свойственные более дорогим стационарным осциллографам.

Модель OWON VDS1022 может поставляться в исполнении с гальванически развязанным USB-интерфейсом (модель OWON VDS1022i).


ОСОБЕННОСТИ
• Полоса пропускания: 25 МГц
• Количество каналов: 2 канала+внешний вход синхронизации
• Скорость выборки: 100 МВ/с  (Real time)
• Объем памяти: 5K точек для каждого канала
• Гальваническая развязка по USB (только для модели VDS1022i)
• Интерфейс: USB, LAN (опционально).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель VDS1022 VDS2062 VDS2064 VDS3102 VDS3104
Полоса пропускания 25 МГц 60 МГц 60 МГц 100 МГц 100 МГц
Время нарастания фронта ≤14 нс ≤ 5,8 нс ≤ 5,8 нс ≤ 3,5 нс ≤ 3,5 нс
Количество каналов 2 + 1 канала 2 + 1 канала 4 + 1 канала 2 + 1 канала 4 + 1 канала
Скорость выборки 100 МВ/с 500 МВ/с 500 МВ/с 1 ГВ/с 1 ГВ/с
Объём памяти 10М 10М
Разрешение по вертикали 8 бит
Скорость развертки  от 5 нс до 100 с/дел. от 2 нс до 100 с/дел.
Усиление по вертикали от 5 мВ/дел до 5 В/дел от 2 мВ/дел до 5 В/дел
Режимы по входу DC, AC, GND
Входное сопротивление 1 МОм±2%, 10pF±5pF
Изоляция каналов 50Гц: 100 : 1, 10МГц : 40 : 1
Максимальное напряжение по входу 1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK)
Коэффициент деления 1X, 10X, 100X, 1000X
Режимы триггера Edge, Pulse, Video, Slope, Alternate
Режимы выборки прямая выборка, эквивалентная, усреднение
Курсорные измерения амплитудные, временные, △V,  △T
Автоматические измерения Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
Математические функции +, -, ×, ÷,  FFT
Фигуры Лиссажу есть,   ±3º
Интерфейс USB 2.0
Питание  2,5 Вт, 5В 5 Вт, 5В
Габариты / масса 170 х 120 х 18 мм / 0,26 кг 190 х 120 х 18 мм / 0,3 кг



 Руководство пользователя VDS1022/1022I/2052 (.rar)

Драйвера и руководство по установке программного обеспечения (.rar)

Протокол SCPI (.rar)

Программное обеспечение USB-осциллографа (.rar)

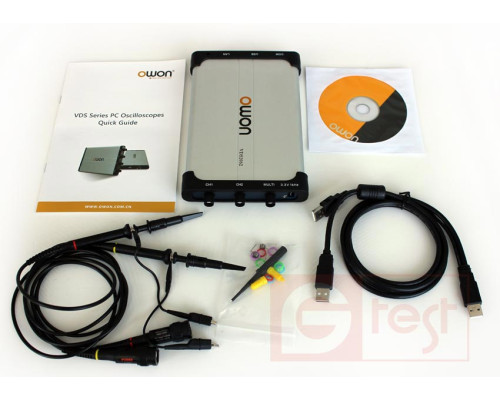

КОМПЛЕКТАЦИЯ
• USB-осциллограф VDS1022- 1 шт.
• Пробники осциллографические  - 2 шт.
• Кабель USB  - 1 шт.
• Программное обеспечение, CD-диск   - 1 шт.
• Руководство пользователя  - 1 шт.
• Гарантийный талон - 1 экз.
Опционально
• Сумка мягкая

Варианты написания: VDS1022, VDS-1022, VDS 1022

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

Осциллографы
Интерфейс USB
Количество каналов 2
Объём памяти 5000
Полоса частот 25 МГц
Скорость выборки 0.100 ГВ/с
Тип осциллографа приставка к ПК
