ВИЗНАЧЕННЯ ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ У ВАШИХ РОЗРОБКАХ ЗА ДОПОМОГОЮ ОСЦИЛОГРАФІВ СЕРІЇ TDS1000B ТА TDS2000B (ЧАСТИНА 1)

Усунення несправностей у конструкції за допомогою осцилографів серії TDS1000B та TDS2000B

В даний час інженери та технічні фахівці стикаються з все більш складними та серйозними завданнями налагодження. Нові цифрові розробки часто представляють нові труднощі проектувальників: умови виникнення змагання сигналів, нестаціонарні сигнали, спотворення сигналу, проблеми пов'язані з конфліктами на шині тощо. При цьому необхідність скорочення часу виведення нового визначення та конкурентоспроможного виробу на ринок потребує швидкого та точного усунення несправностей.

Осцилографи серії TDS1000B та TDS2000B відрізняє продуктивність, доступність за ціною та портативність, що дозволяє інженерам та спеціалістам з технічного обслуговування швидко та легко справлятися з подібними труднощами. Крім забезпечення основної смуги пропускання осцилографи дозволяють користувачам швидко вирішувати проблеми, допомагаючи встановити їх існування, точно визначити суть і провести аналіз з метою визначення основної причини.

Подані нижче поради допоможуть зробити процес усунення несправностей ще більш простим.

Моделі 40, 60, 100 та 200 МГц
Частота вибірки до 2 Гвиб/с всіх каналах
Вбудований USB-хост та стандартні порти для пристроїв
Зрозуміла документація та аналіз за допомогою програмного забезпечення для підключення до ПК
Довічна гарантія*

*Існують обмеження. Для отримання інформації про умови та положення відвідайте веб-сайт за адресою www.tektronix.com/lifetimewarranty

Приступаючи до роботи

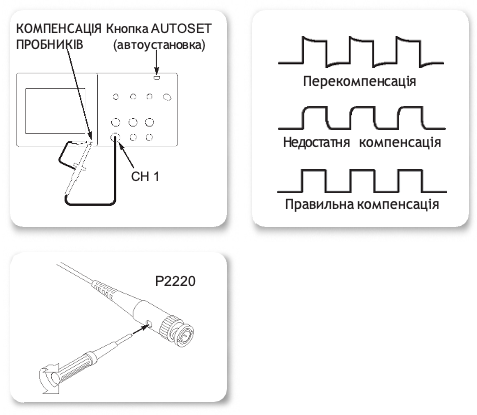

Для оптимізації процесу усунення несправності необхідно почати з компенсації та ослаблення відповідного пробника, виконання налаштування за замовчуванням та автоматичного налаштування інструментів.

Щоб забезпечити правильну компенсацію та загасання пробника, виконайте наведені нижче дії.

Підключіть пробник до каналу 1.
Підключіть наконечник пробника та виведення опорного сигналу до роз'ємів КОМПЕНСАЦІЯ ПРОБНИКІВ (PROBE COMP). Якщо використовується гачок пробника, щоб забезпечити правильність підключення, потрібно жорстко прикрутити наконечник до пробника.
Натисніть ПЕРЕВІРКА ПРОБНИКІВ (PROBE CHECK).
Осцилограф автоматично перевірить загасання пробника і форму осцилограми, що відображається, щоб визначити, чи правильно виконана процедура компенсації пробника.
Можливо, потрібно налаштувати компенсацію пробника, виконавши відповідні інструкції на екрані.

Щоб переконатися, що заводські установки ініціалізації використовуються, виконайте наведені нижче дії.

На передній панелі натисніть кнопку НАЛАШТУВАННЯ ЗА ЗАМОВЧУВАННЯМ (DEAFAULT SETUP).
На передній панелі натисніть кнопку АВТОУСТАНОВКА (AUTOSET).

Реєстрація важковловимих викидів

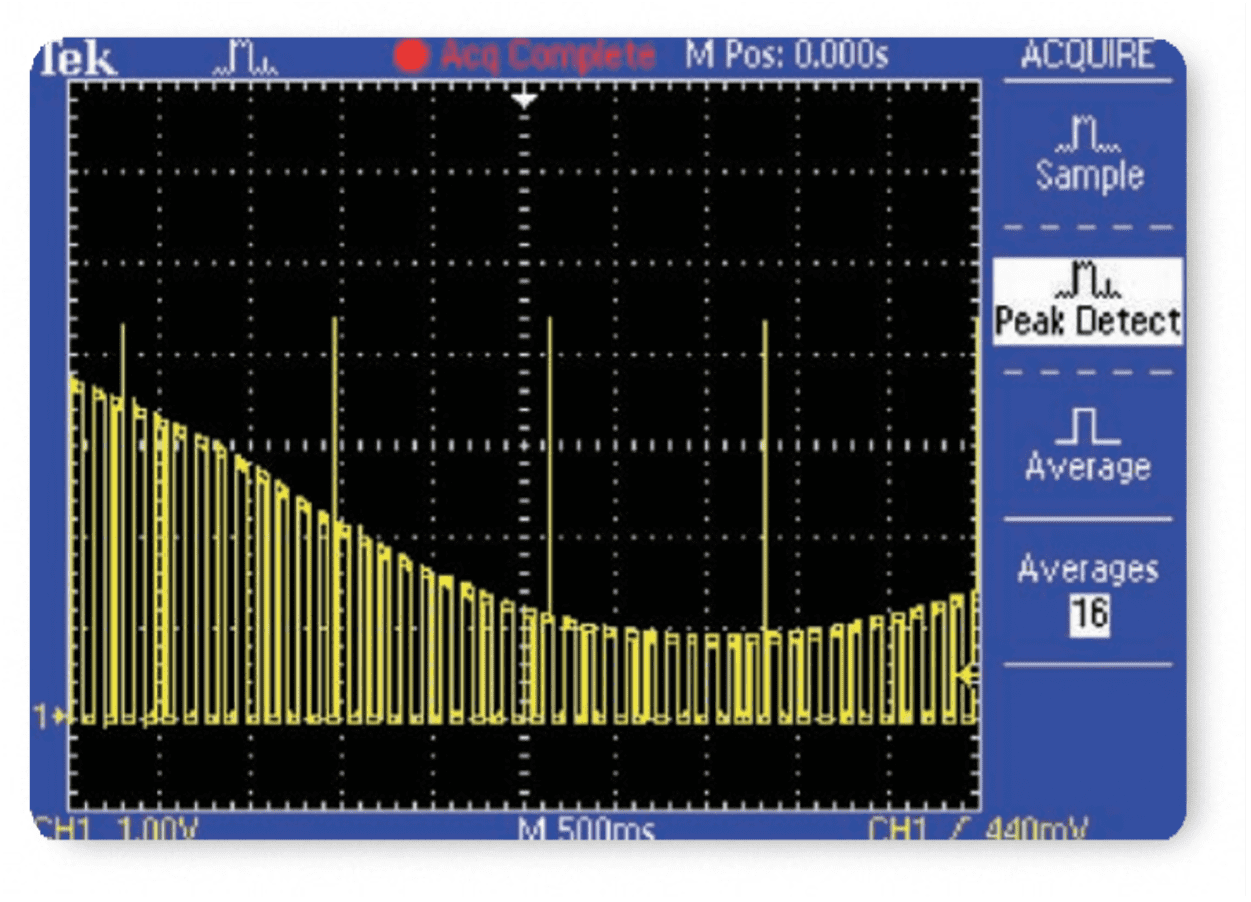

У сучасних швидкісних цифрових розробках важкі викиди і випадкові відхилення можуть призвести до збою в ланцюгах. Завдяки функції пікової детекції осцилографи серії TDS1000B та TDS2000B полегшують складний процес захоплення подібних викидів. Функція пікової детекції дозволяє захоплювати ледь вловимі викиди навіть у низькочастотних сигналах.

Щоб використати функцію пікової детекції, виконайте наведені нижче дії.

Виведіть на екран осцилограму.
Натисніть кнопку меню ЗБІР (ACQUIRE) на передній панелі.
Натисніть кнопку меню «Пікова детекція» (Peak Detect).
Зверніть увагу, що осцилограф фіксує кілька ледь уловимих викидів навіть за низької швидкості розгортки. Якби не було активовано функцію пікової детекції, багато з цих викидів не вдалося б зафіксувати.

Періодичні аномалії сигналу іноді важко зареєструвати. Осцилографи серії TDS1000B та TDS2000B працюють у режимах змінного та нескінченного післясвітлення, забезпечуючи інформацію про зміни сигналу за певний час та спрощуючи тлумачення зафіксованих нестаціонарних сигналів.

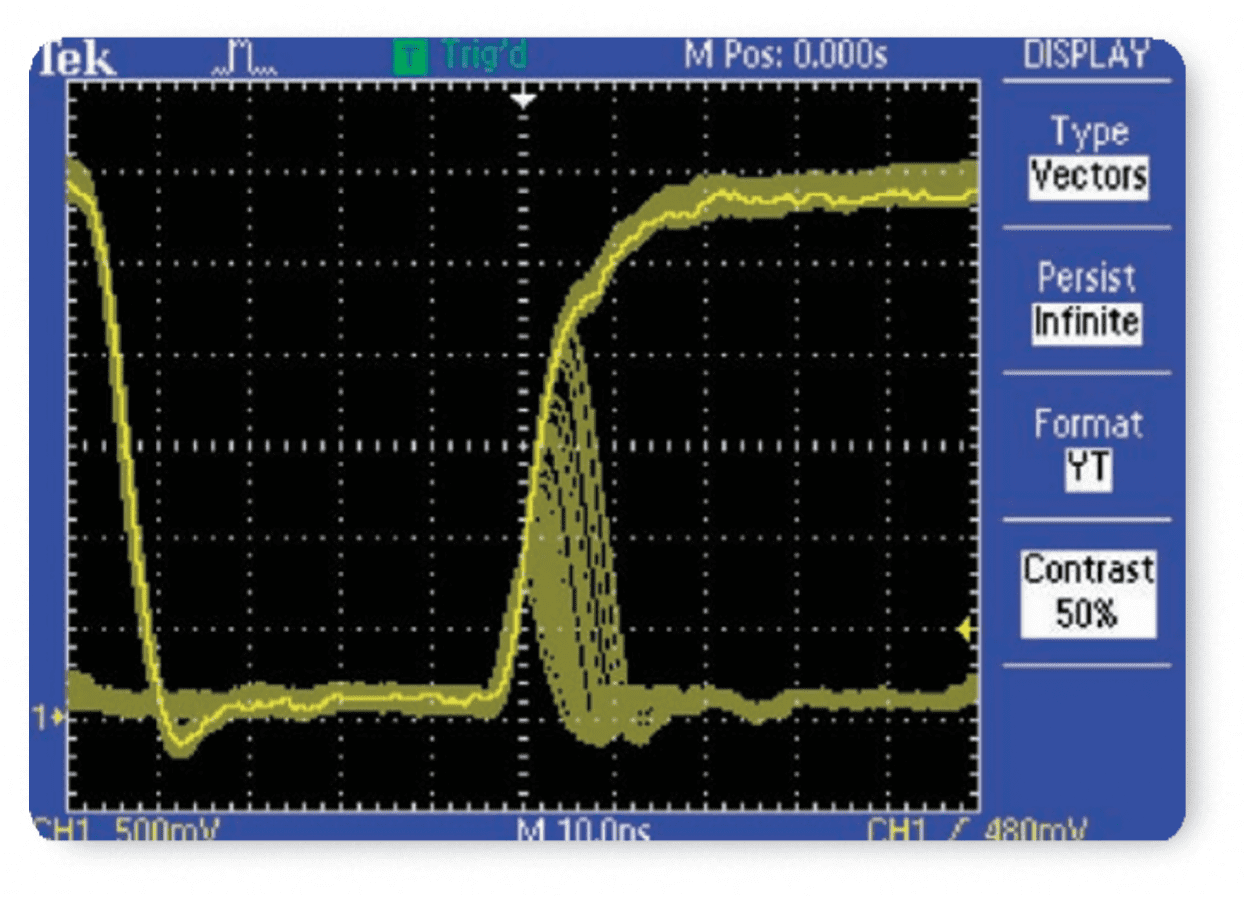

Використання функції післясвічення екрана:

Виведіть на екран осцилограму.
Натисніть кнопку меню дисплей (DISPLAY) на передній панелі.
За допомогою кнопки меню "Посвічення" (Persist) виберіть потрібну кількість післясвічення.
Зверніть увагу, що останній сигнал виділено на екрані. За допомогою стеження оновлення екрана можна визначити відносну частоту появи аномалій сигналу.

Усунення проблем цифрової синхронізації

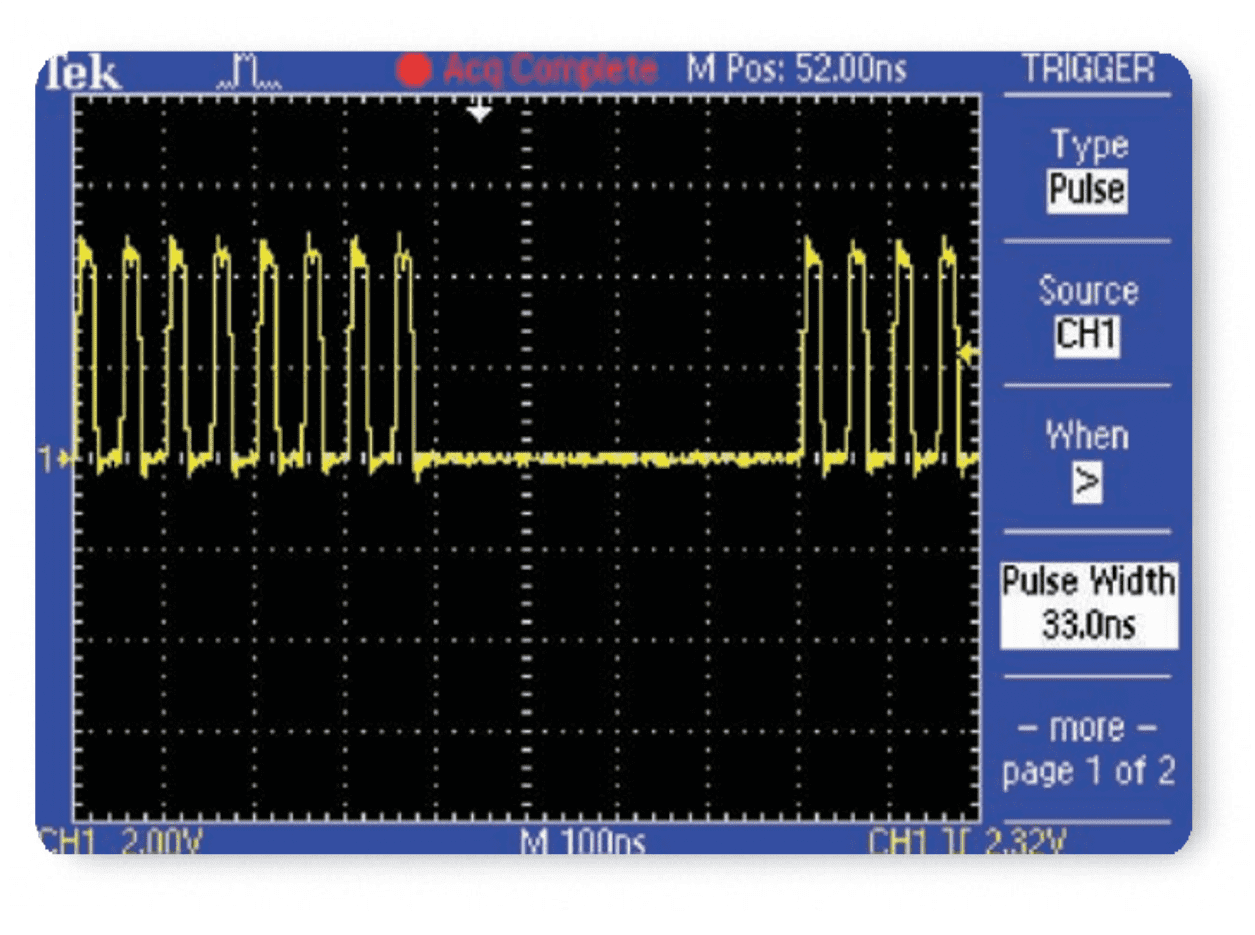

Розробники цифрових систем повинні швидко знаходити та аналізувати безліч різних проблем, пов'язаних з тимчасовим співвідношенням сигналів цифрових схем. Наприклад, умови виникнення змагання сигналів та нестаціонарні сигнали можуть призвести до неправильної роботи схем. Функція синхронізації за тривалістю імпульсу пристроїв серій TDS1000B і TDS2000B дозволяє усунути такі проблеми шляхом синхронізації, якщо тривалість імпульсу менша, більша, дорівнює або не дорівнює певному значенню.

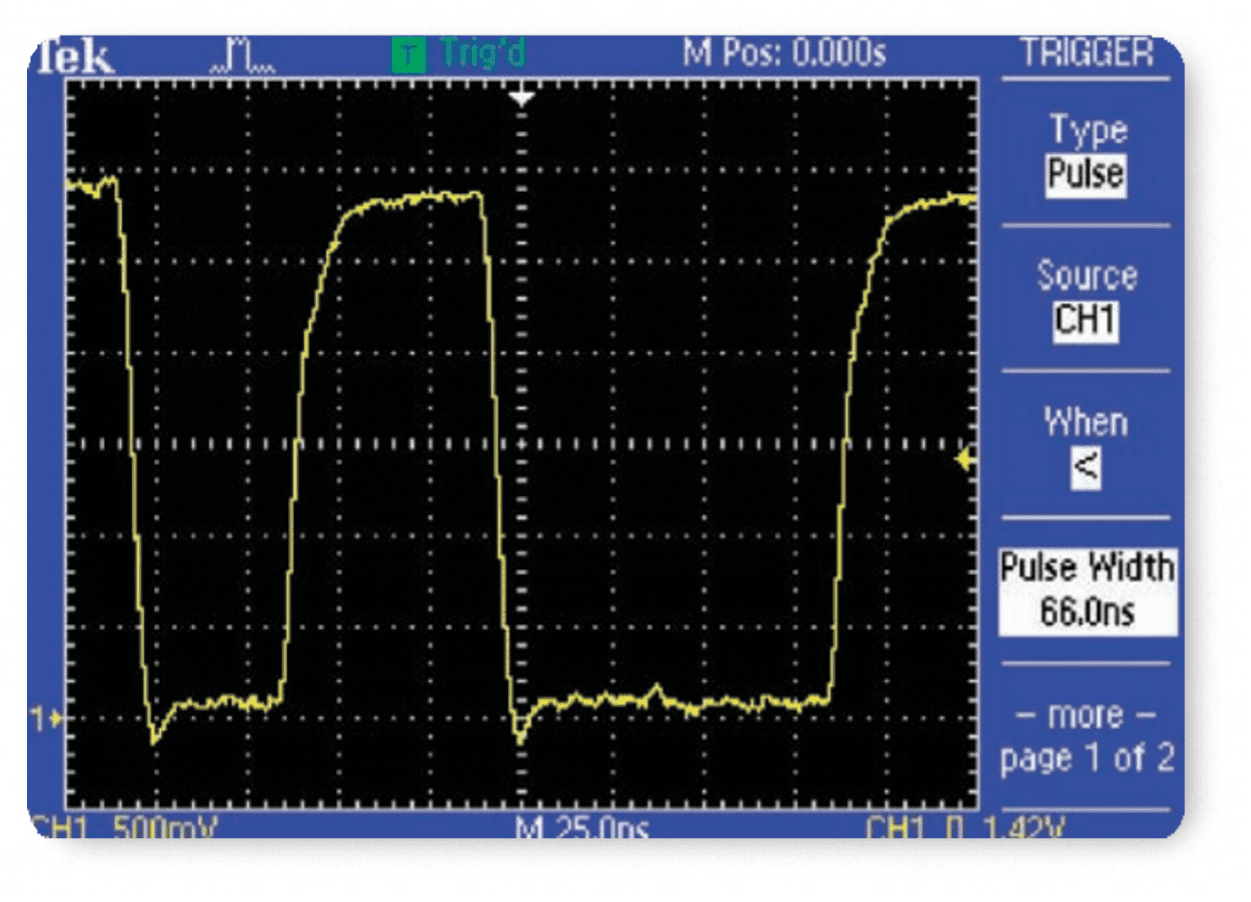

Використання функції синхронізації за тривалістю імпульсу:

Натисніть кнопку Меню синх (TRIG MENU) на передній панелі.
У бічному меню за допомогою кнопки Тип (Type) виберіть пункт Імпульс (Pulse).
За допомогою кнопки меню Коли (When) виберіть значок <.
За допомогою функціональної ручки встановіть потрібну мінімальну тривалість імпульсу.
Якщо потрібно, виберіть Джерело (Source), Полярність (Polarity), Режим (Mode) та Тип входу (Coupling).

Перевірка цифрової синхронізації

Розробникам електронних засобів часто доводиться перевіряти схеми щодо належної роботи. Одним із найчастіших типів вимірювання за допомогою осцилографа є вимір часу, наприклад тривалості імпульсу, періоду та частоти. За допомогою курсорів осцилографів серій TDS1000B та TDS2000B можна швидко та легко виконувати такі вимірювання.

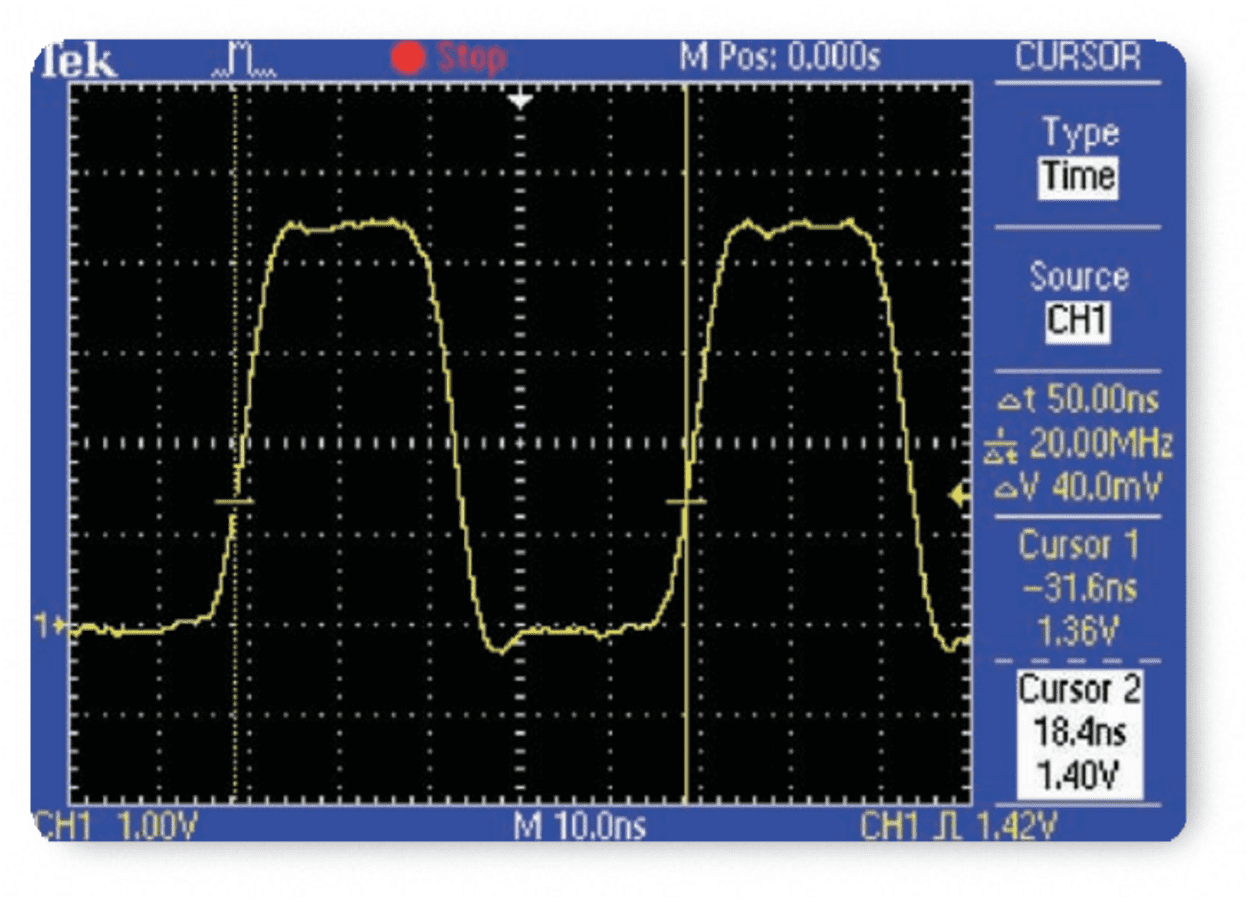

Вимірювання часу за допомогою курсорів.

Натисніть кнопку КУРСОР (CURSOR).
За допомогою кнопки меню Тип (Type) виберіть тип курсору Час (Time).
Натисніть кнопку Курсор 1 (Cursor 1).
Для вимірювання залежності часу між двома сигналами помістіть курсор 1 на перший фронт, що вимірюється, за допомогою багатофункціональної ручки.
Натисніть кнопку Курсор 2 (Cursor 2) і помістіть курсор 2 на другий вимірюваний фронт приблизно такою ж напругою.
Показання курсору вказують на час курсорів щодо точки синхронізації. У цьому прикладі показання Dt означає період осцилограми, а 1/Dt частоту сигналу.

Перевірка цілісності сигналу

Розробники електронних систем можуть виявити вплив багатьох різних випадкових електричних факторів на функціонування схеми в умовах реального світу. Для визначення цих факторів інженери можуть вдатися до вимірювання за такими критеріями як викид, шум («дзвін»), замикання на землю, перехідна перешкода та іншим критеріям визначення цілісності сигналу. Курсори осцилографів серій TDS1000B та TDS2000B дозволяють виконувати такі вимірювання.

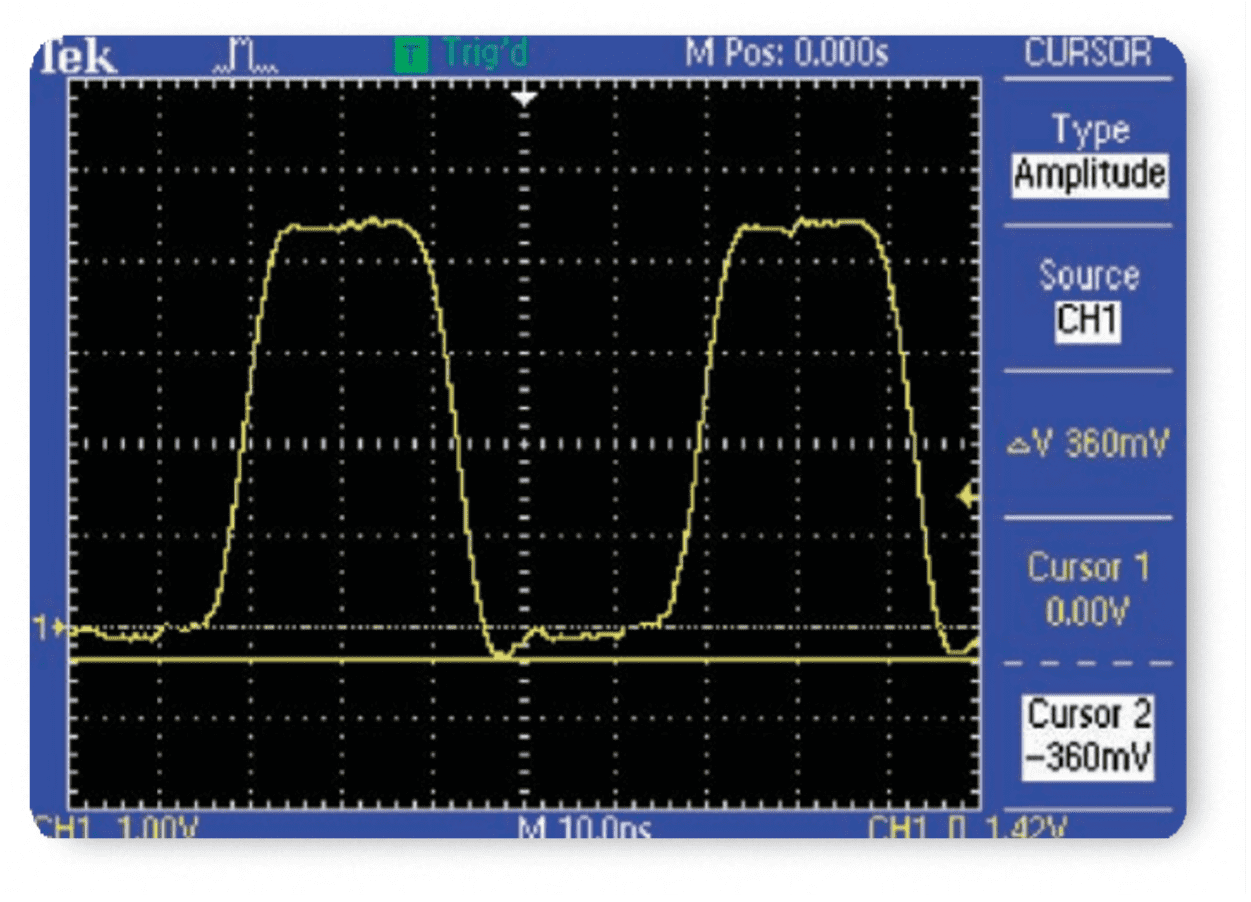

Щоб виміряти цілісність сигналу за допомогою курсорів, виконайте наведені нижче дії.

Натисніть кнопку КУРСОР (CURSOR).
За допомогою кнопки меню Тип (Type) виберіть тип курсору Амплітуда (Amplitude).
Натисніть кнопку Курсор 1 (Cursor 1).
Щоб виміряти перехідний процес піку нижче рівня землі, за допомогою багатофункціональної ручки помістіть курсор 1 у положення 0 Вольт.
Натисніть кнопку меню Курсор 2 (Cursor 2) та за допомогою багатофункціональної ручки помістіть курсор 2 на негативний пік.
Перегляньте вимірювання абсолютної напруги на показаннях курсору збоку екрана. Екранний напис після символу D показує різницю між положеннями курсорів.

Систему автоматичного вимірювання осцилографів серій TDS1000B та TDS2000B також можна використовувати для швидкого виконання таких вимірювань в автоматичному режимі.

Щоб виміряти цілісність сигналу за допомогою системи автоматичних вимірювань, виконайте наведені нижче дії.

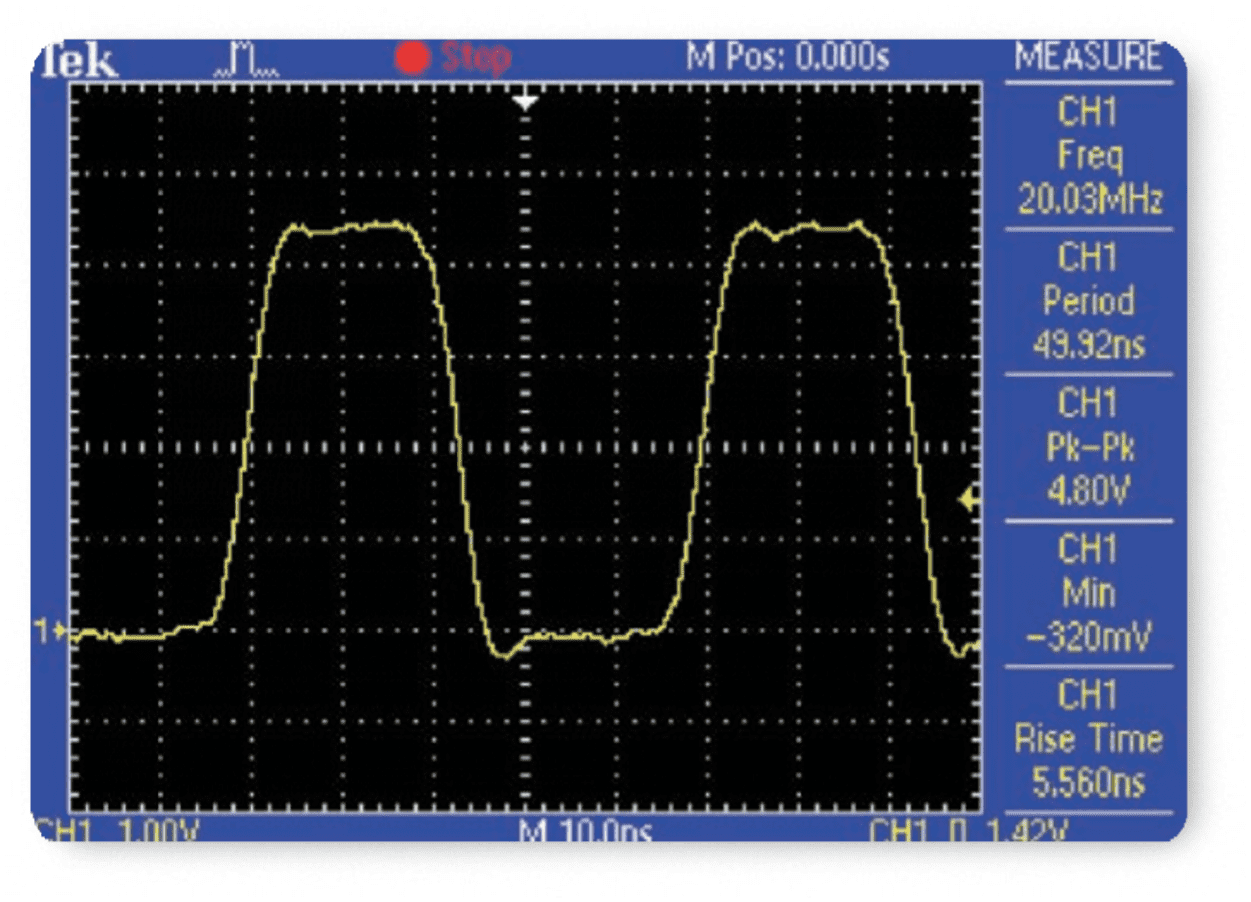

Натисніть кнопку ВИМІРЮВАННЯ (Measure) на передній панелі.
Натисніть бічну кнопку меню К1 (CH1), щоб додати функцію автоматичного вимірювання.
Натискайте бічну кнопку меню Тип (Type), доки не буде знайдено потрібний тип вимірювання, а потім натисніть кнопку Назад (Back).
Повторіть кроки 2 та 3 для вибору та відображення до 5 вимірювань.
Перегляньте вибрані вимірювання у правій частині екрана.

Усунення блокування цифрової системи

Одна з найпоширеніших причин блокування цифрової системи – нестійкий тактовий сигнал. Система синхронізації моделей серій TDS1000B і TDS2000B здатна швидко і легко визначати переривання тактового сигналу, що несподівано виникають.

Натисніть кнопку Меню синх (TRIG MENU) на передній панелі.
Натискайте бічну кнопку Тип (Type) доти, доки не буде вибраний пункт Імпульс (Pulse).
Натискайте Коли (When), доки не буде вибрано піктограму s.
За допомогою універсальної ручки задайте для параметра Тривалість імпульсу (Pulse Width) значення, що трохи перевищує значення тактового імпульсу.
Натисніть далі (–more–), а потім натисніть «Полярність» (Polarity), доки не буде вибрано значення «Негатив».
Крім того, можна налаштувати рівень синхронізації для запису імпульсів з низькою амплітудою або імпульсів огинаючої.

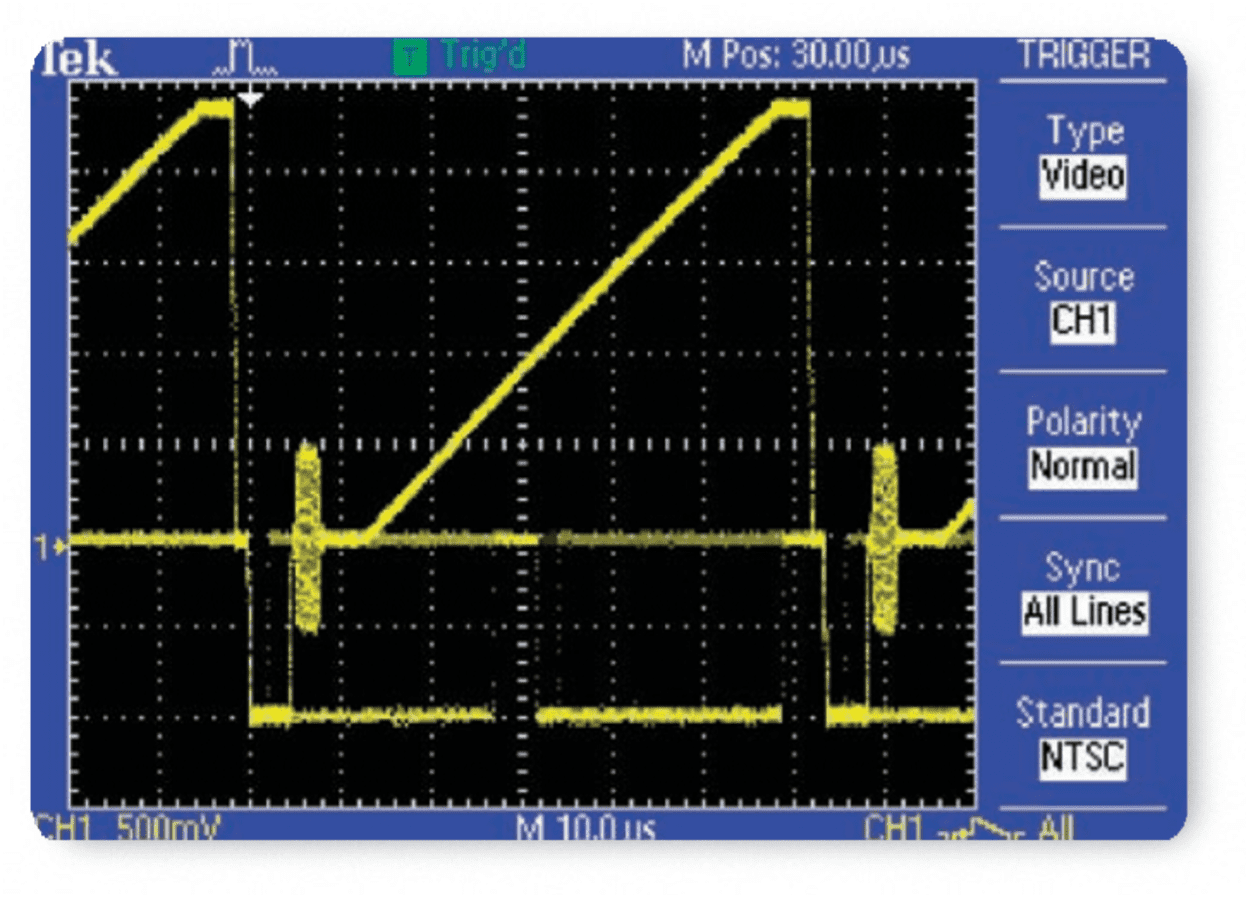

Тест на наявність відеосигналів

Відео інженери повинні швидко перевіряти наявність відеосигналу в різних точках виміру. Якщо об'єкт перевірки знаходиться на віддаленій відстані, фахівцям знадобиться переносне тестове обладнання невеликої маси, яке можна легко переносити з місця на місце. Завдяки своїм функціям синхронізації відеосигналу осцилографи серій TDS1000B і TDS2000B є для таких фахівців цінним придбанням.

Підключіть відеосигнал до осцилографа за допомогою відповідних адаптерів та заглушки в 75 W, якщо це необхідно.
Натисніть кнопку АВТОУСТ (AUTOSET) на передній панелі.
Натисніть бічну кнопку Рядок/Поле (Line/Field) для вибору відеосинхронізації по рядку. За наявності відеосигналу телевізійного стандарту на осцилографі з'явиться стійкий відеосигнал, синхронізований у всіх рядках.
Щоб додати невелике післясвічення, натисніть кнопку ЕКРАН (DISPLAY), а потім натисніть Післясвічення (Persist), щоб вибрати потрібне післясвічення.
Налаштуйте потрібне положення по вертикалі та масштабу.
Щоб налаштувати, натисніть кнопку МЕНЮ СИНХ (TRIG MENU) та змініть значення пунктів Джерело (Source), Полярність (Polarity) та Стандарт (Standard) для відеосигналу.
За необхідності підключіть осцилограф до інших точок вимірювання. При цьому не потрібно змінювати налаштування осцилографа.

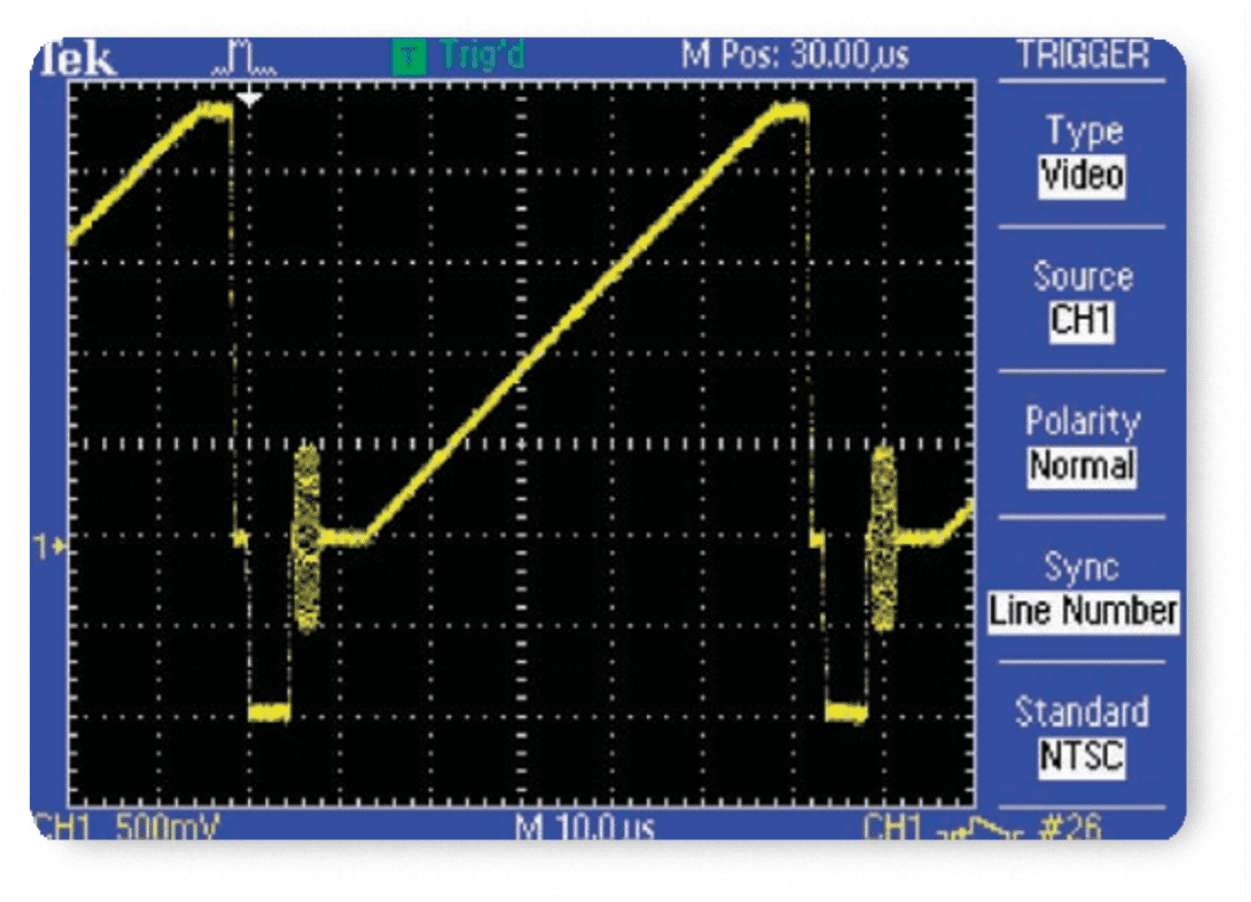

Тестування кожного рядка відеосигналу

Можливо, відеоінженерам потрібно перевірити один або кілька рядків відеосигналу. Можливо, їм знадобиться пошук несправних пікселів у приладі із зарядним зв'язком (ПЗЗ) відеокамери. Функції синхронізації відеосигналу осцилографів серії TDS1000B і TDS2000B дають можливість фахівцям тестувати кожен рядок відеосигналу.

Підключіть відеосигнал до осцилографа за допомогою відповідних адаптерів та заглушки в 75 W, якщо це необхідно.
Натисніть кнопку АВТОУСТ (AUTOSET) на передній панелі.
Налаштуйте потрібне положення по вертикалі та масштабу.
Натисніть кнопку Меню синх (TRIG MENU).
За допомогою кнопки меню Синх (Sync) виберіть пункт Номер рядка (Line Number).
Для перевірки кожного рядка відео можна використовувати багатофункціональну ручку.

ПРОДОВЖЕННЯ СЛІДУЄ…
