ВСТУП В РІШЕННЯ ДЛЯ ТЕСТУВАННЯ СИСТЕМ ІЗ ЗМІШАНИМИ СИГНАЛАМИ. ЧАСТИНА 2

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Осцилограф змішаних сигналів

Осцилограф широко використовуються більшістю розробників пристроїв зі змішаними сигналами. Однак звичайний дво- або чотириканальний осцилограф часто не дозволяє вирішити проблеми, що виникають при розробці сучасних схем зі змішаними сигналами. Розглянемо аналого-цифровий чи цифро-аналоговий перетворювач.

Такі перетворювачі використовуються у багатьох складних пристроях, від MP3-плеєрів до автомобілів. Якщо розробнику необхідно проаналізувати аналого-цифровий вхід, одночасно відстежуючи 8-розрядний вихід, осцилографів каналів не вистачить. Дуже часто ми ловимо себе на думці «Добре в осцилографа було більше каналів».

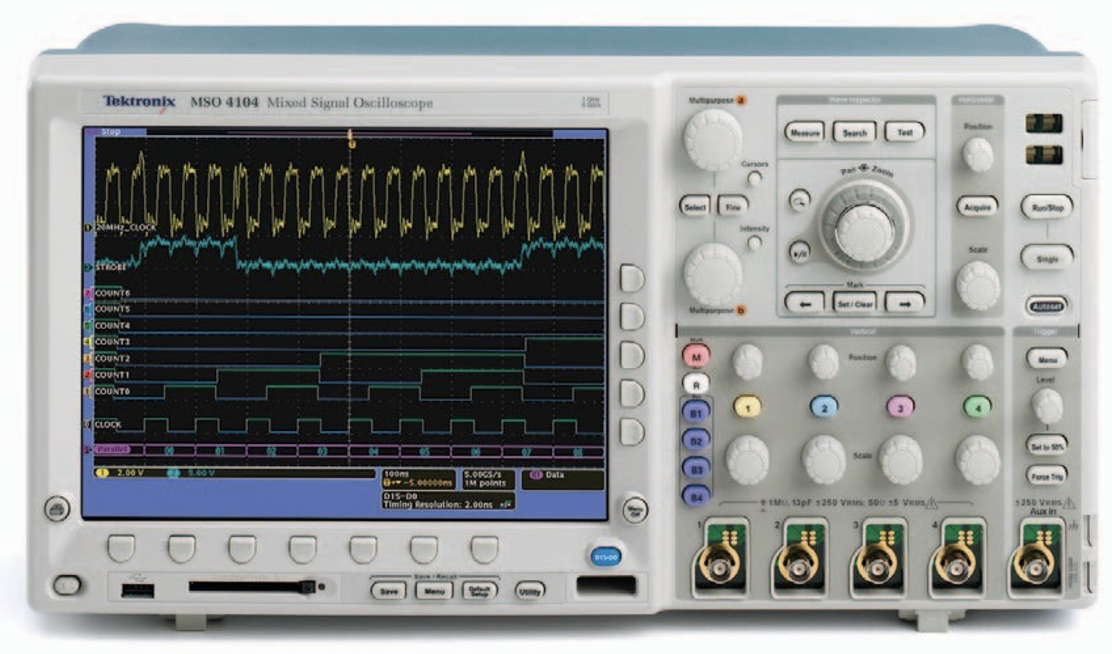

Осцилографи змішаних сигналів (часто звані MSO - Mixed Signal Oscilloscope) мають такі ж конструктивні особливості та інтерфейс користувача, що і звичайний осцилограф. Цей осцилограф удосконалений для аналізу різних сигналів у вигляді інтеграції основних функцій логічного аналізатора. Осцилограф змішаних сигналів працює як осцилограф, але дозволяє використовувати додаткові переваги 16 цифрових каналів.

Осцилограф змішаних сигналів – прилад, поводитися з яким Ви вже вмієте

Як часто Ви чуєте фразу «набридло діставати посібник користувача щоразу при використанні цього приладу»? Осцилограф змішаних сигналів багато в чому працює як звичайний осцилограф. Однак, на відміну від звичайного осцилографа, у нього є 16 цифрових каналів. Завдяки простоті та практичності, осцилограф змішаних сигналів є ідеальним приладом для Вашої лабораторії. Він простий у використанні та зручний у налаштуванні. Не означає, що осцилографи змішаних сигналів не надають повний комплект ефективних функцій, вони працюють як звичайні осцилографы. Такі функції, як автоустановка, автоматично розташовують і масштабують аналогові та цифрові осцилограми. Усі меню залишаються незмінними, лише при виборі каналів тепер відображаються ще 16 цифрових каналів. Така тісна інтеграція між осцилографом та 16 цифровими каналами забезпечує універсальний прилад для розробки складних пристроїв.

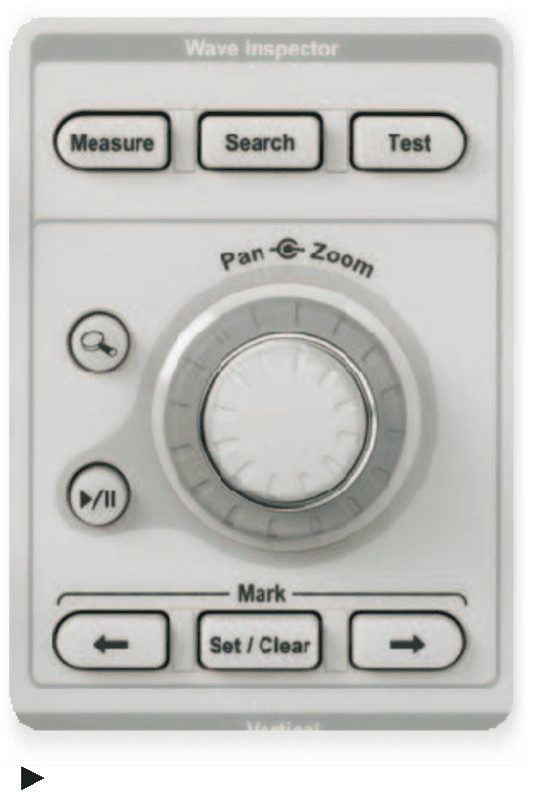

Рисунок 6 – Wave Inspector® дозволяє зручно переглядати та аналізувати дані осцилограм аналогових та цифрових сигналів.

Осцилографи змішаних сигналів приносять душевний спокій

Для багатьох розробників осцилографи змішаних сигналів забезпечують певною мірою цифрову страховку. Приємно знати, що якщо потрібно, можна використовувати більше чотирьох каналів.

Осцилографи змішаних сигналів, ідеальний засіб для тестування змішаних сигналів

Осцилографи змішаних сигналів відрізняються від інших приладів. Ви отримуєте портативний осцилограф високої якості та простий логічний аналізатор в одному компактному корпусі. Така тісна інтеграція між аналоговою та цифровою технологіями дозволяє відображати, синхронізувати та аналізувати сигнали обох типів за допомогою одного приладу.

На відміну від рішення для тестування змішаних сигналів, в основі якого лежить логічний аналізатор, осцилографи змішаних сигналів працюють у режимі реального часу, забезпечуючи безперервне оновлення аналогових та цифрових осцилограм. Як часто Ви спостерігали, що щось виглядає неправильно під час використання логічного аналізатора?

Потім Ви шукали свій осцилограф, щоб перевірити, у чому річ. Працюючи з осцилографом змішаних сигналів, якщо щось виглядає неправильно, завжди можна скористатися аналоговими каналами.

Ще одна особливість осцилографа змішаних сигналів, що робить його ідеальним приладом для використання при розробці систем зі змішаними сигналами, полягає у можливості запуску на послідовні сигнали шин.

На відміну від логічних аналізаторів, які орієнтовані, в основному, на паралельні шини, осцилографи змішаних сигналів забезпечують запуск та декодування сигналів таких шин, як I2C, SPI, RS-232 та CAN. Якщо об'єднати ці можливості з можливістю запуску на сигнали паралельної шини, жодна помилка не сховається від Ваших очей.

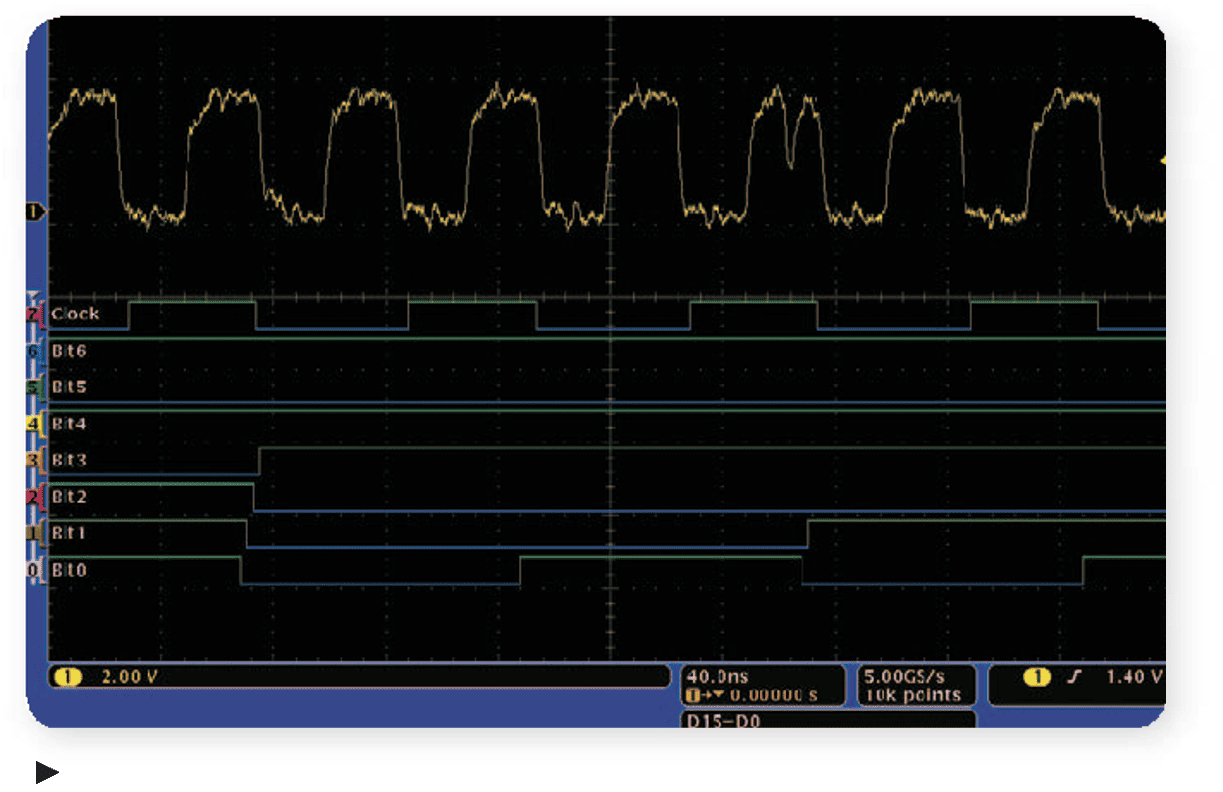

Рисунок 7 – Аналогові та цифрові осцилограми отримані за допомогою одного приладу серії MSO4000.

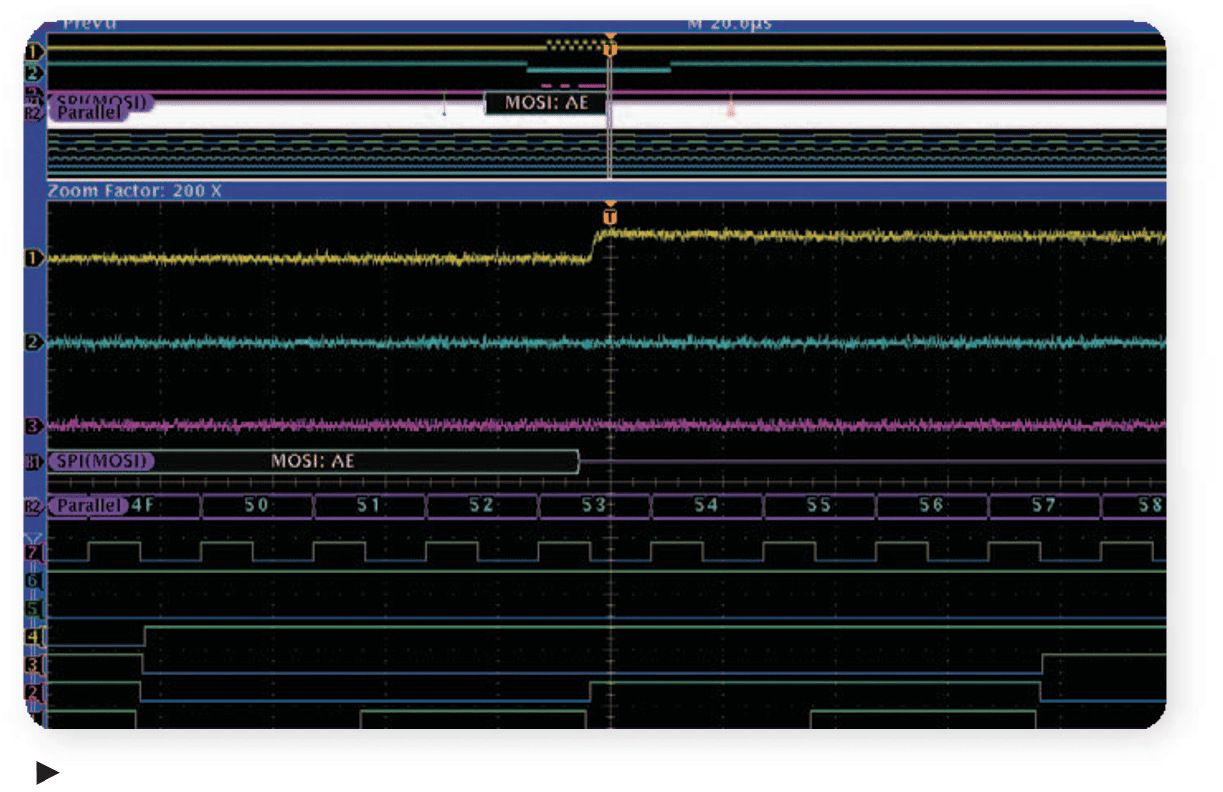

Рисунок 8 – Одночасне відображення декодованої паралельної шини та послідовної шини SPI на осцилографі серії MSO4000.

Області застосування осцилографа змішаних сигналів

Розробка та перевірка складних систем
Системотехніка
Налагодження пристроїв послідовної передачі даних
Налагодження аналого-цифрових та цифро-аналогових перетворювачів
Проектування та перевірка роботи мікросхем програмованої логіки FPGA
Автомобільна електроніка

Вибір приладу для Вашого завдання, пов'язаного із застосуванням змішаних сигналів

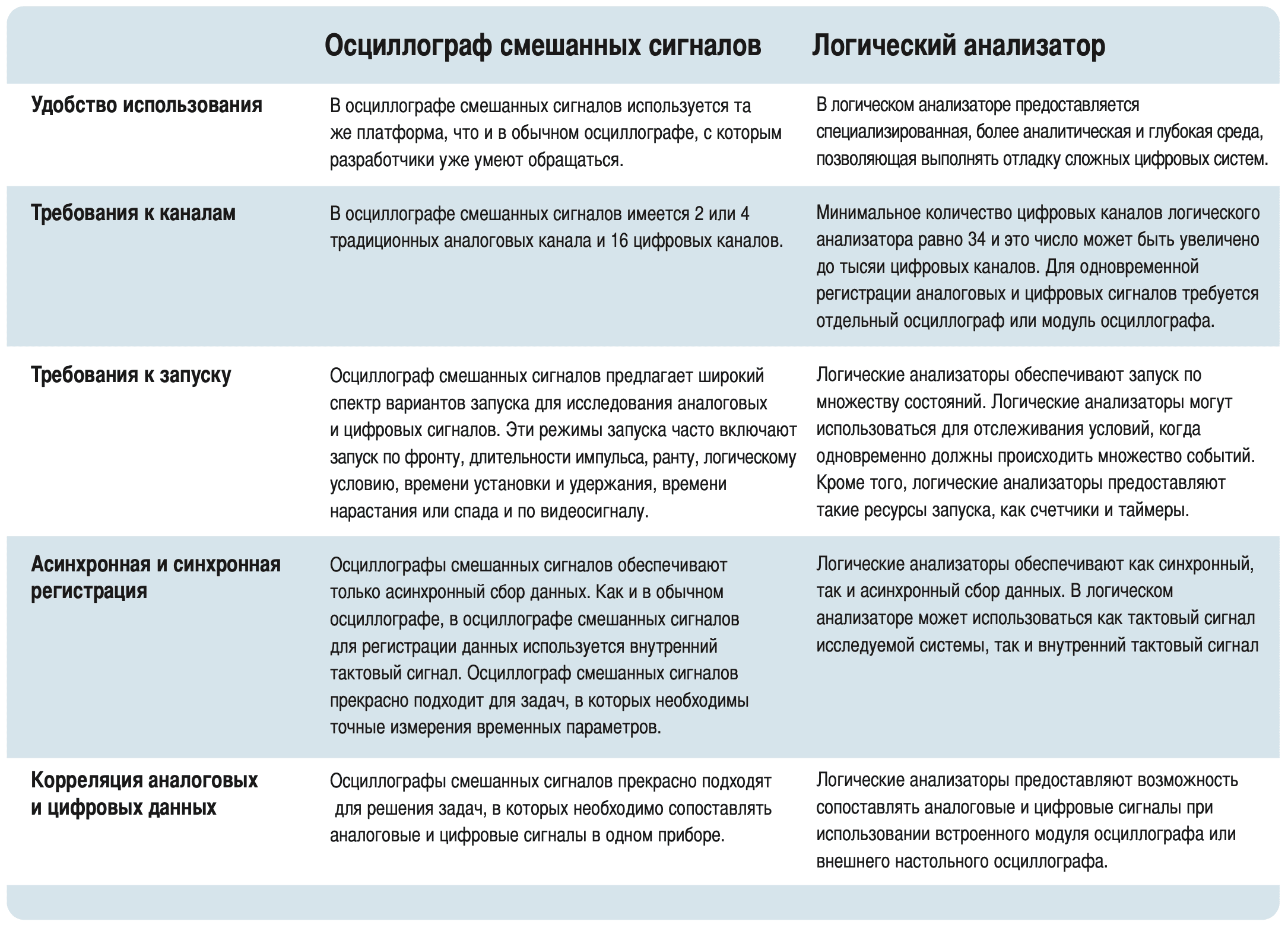

Правильний вибір обладнання для тестування великою мірою залежить від конкретного завдання. У нижченаведеній таблиці представлені основні функції кожного рішення на основі загального набору вимог користувача, щоб допомогти вибрати відповідний прилад.

Резюме

Щоб обране рішення підходило для конкретного завдання, важливо оцінити вимоги до вимірів. Рішення для тестування систем зі змішаними сигналами мають схожості та відмінності, сильні та слабкі сторони. У деяких випадках Вашим вимогам можуть відповідати декілька рішень для тестування систем зі змішаними сигналами. Дотримання балансу між поточними вимогами до вимірювань та індивідуальними можливостями рішення для вимірювань є гарантією успіху.
