ЦИФРОВІ ЗАПАМ'ЯТОВУЮЧІ ОСЦИЛОГРАФИ СЕРІЙ TDS1000B ТА TDS2000B (ЧАСТИНА 2)

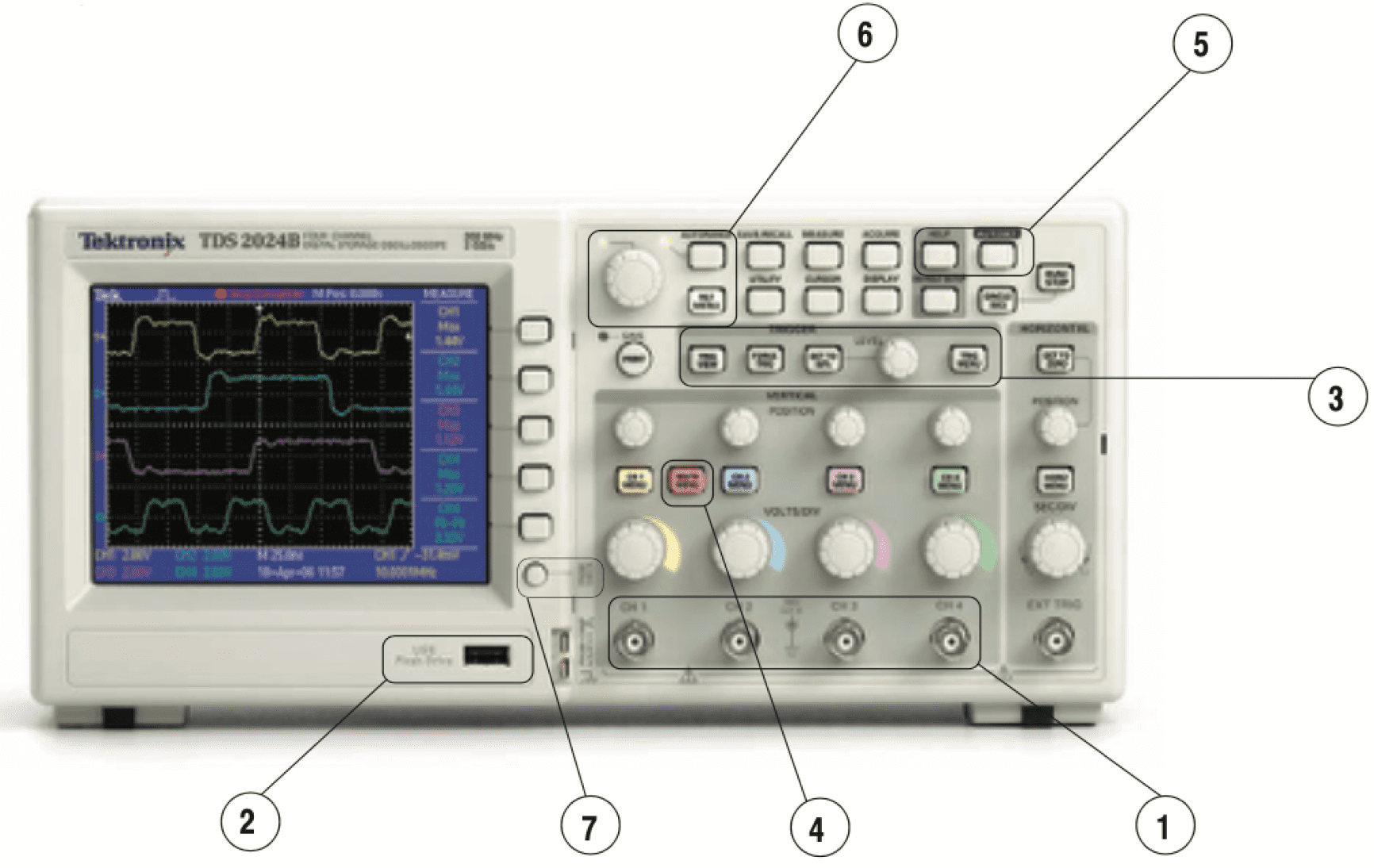

1.    Цифрова обробка у реальному масштабі часу – швидке налагодження та визначення характеристик різних сигналів одночасно по чотирьох каналах завдяки унікальній технології цифрової реєстрації у реальному масштабі часу (DRT), розробленій у корпорації Tektronix. Ця технологія дискретизації дозволяє реєструвати високочастотні дані, наприклад викиди та аномалії фронту, які пропускаються іншими осцилографами такого класу.

2.    Основний порт USB – зазвичай використовується для під'єднання USB-пристрої, призначеного для зберігання налаштувань осцилографа, знімків екрана і даних осцилограми для подальшого використання. Крім того, основний порт USB використовується при оновленні мікропрограмного забезпечення приладу.

3. Удосконалені способи синхронізації – швидке захоплення потрібної події здійснюється за допомогою удосконалених способів синхронізації, включаючи синхронізацію за тривалістю імпульсу та синхронізацію з відеосигналу з вибором рядка.

4.    Прості та точні вбудовані засоби аналізу – швидке перетворення Фур'є () та математичні функції складання, віднімання та множення є на всіх моделях. Функція дозволяє виводити на екран спектри у частотній області, швидко проводити аналіз гармонійних спотворень та інші види аналізу у частотному поданні.

5.  Простота налаштування та експлуатації – налаштування спрощене завдяки «розумній» функції автоустановки, яка визначає тип осцилограми, налаштовує органи управління так, щоб отримати на екрані прийнятний знімок вхідного сигналу і дозволяє вибрати спосіб подання осцилограми на екрані (наприклад, один період або кілька періодів). Вбудована контекстно-залежна довідка полегшує роботу. Її індексовані та пов'язані посиланнями теми дозволяють вибирати для вивчення різні функції осцилографа. Мова довідки збігається з мовою інтерфейсу користувача.

6.    Зручний інтерфейс користувача – функції, що найчастіше використовуються, винесені на панель для прямого доступу (наприклад, кнопка одиночного запуску, кнопка друку і кнопка налаштування за замовчуванням).

Спеціальна кнопка опорного сигналу дозволяє швидко вивести на екран збережену осцилограму для порівняння.

Функція автоматичного діапазону автоматично масштабує кожну осцилограму при переміщенні пробника від однієї точки вимірювання до іншої.

7.    Майстер перевірки пробника – виконує швидку перевірку калібрування та правильності роботи пробника.

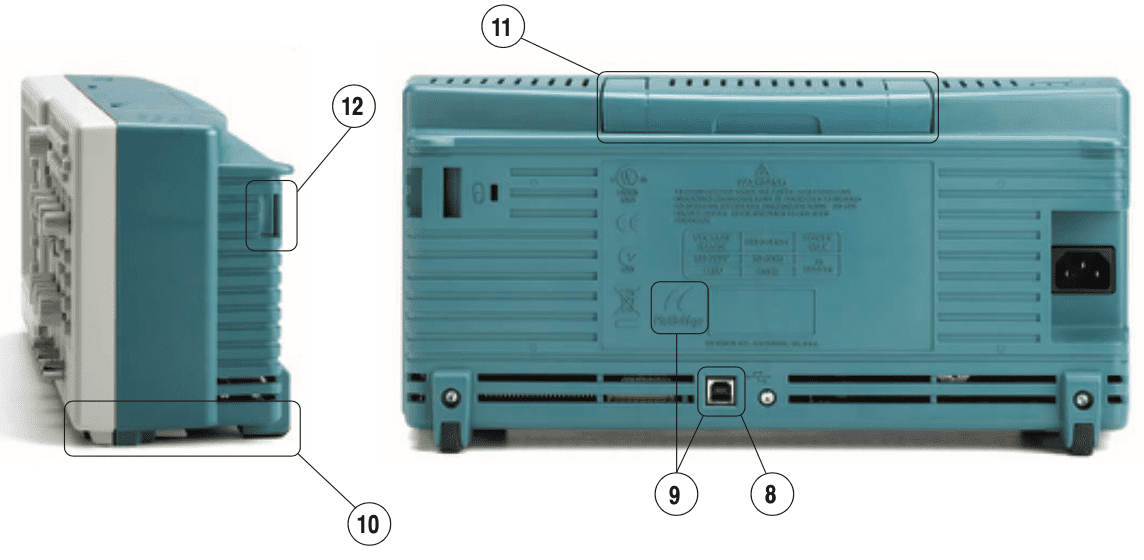

8.  Підключення до комп'ютера за допомогою порту USB Port Combined та програмного забезпечення OpenChoice® та NI SignalExpress® TE - спрощений обмін інформацією з іншими вимірювальними приладами, периферійними пристроями або системами USB або GPIB (додаткова можливість). Порт USB-пристроїв забезпечує повний програмний контроль над автоматичними вимірюваннями, віддалене відображення та архівацію.

Програма обміну даними OpenChoice та програма забезпечення інтерактивних вимірювань NI SignalExpress TE призначені для полегшення інтеграції приладу з персональним комп'ютером без програмування та дозволяють передавати дані осцилограм, знімки екрана та налаштування для передньої панелі з осцилографа на персональний комп'ютер. Обидві програми забезпечують передачу даних в автономний додаток на робочому столі, Microsoft Word або Microsoft Excel. рограмне забезпечення NI SignalExpress TE надає додаткові можливості, включаючи вдосконалені засоби аналізу, віддалене управління осцилографом та аналіз осцилограм у реальному масштабі часу.

9. Безпосередній друк через пост пристроїв USB та принтер стандарту PictBridge® – знімки екрана друкуються безпосередньо з осцилографа на будь-якому принтері, сумісному з PictBridge, підключеному через пост пристрою USB. На кожному знімку можна вказати дату, час, модель і серійний номер приладу (якщо ця функція підтримується принтером).

10. Компактний прилад глибиною всього 124,2 мм - дозволяє звільнити дефіцитне місце на робочому столі.

11. Вбудована ручка - для зручності перенесення цього легкого (2,0 кг) портативного приладу в польових умовах, в інше приміщення або на інший поверх будівлі.

12. Вбудований вуш і замок Kensington Lock – служать для кріплення осцилографа на місці в разі потреби. Проріз під замок Kensington або трос (для захисту від крадіжок).

Режими збору даних

Режим виявлення піків – реєстрація високочастотних сигналів та випадкових викидів. Реєструються викиди тривалістю всього 12нс (типове значення) при використанні обладнання для збору даних на всіх налаштуваннях горизонтальної розгортки від 5 мкс/поділ до 50 с/поділ.

Вибірка – лише вибірка даних.

Усереднення – вибирається число осцилограм, що усереднюються: 4, 16, 64, 128.

Одиночний запуск – кнопка одиночного запуску використовується запуску одиночного циклу реєстрації даних.

Режим прокручування – при налаштуванні горизонтальної розгортки >100 мс/діл.

Система синхронізації

Режими синхронізації – автоматичний, нормальний та одноразовий.

Типы синхронизации

По фронту (наростаючому/низхідному) – нормальна синхронізація рівня. Наростаючий або спадаючий фронт у будь-якому каналі.

Типи входу: змінного струму, постійного струму, з придушенням шуму, з придушенням ВЧ, з придушенням НЧ.

Відео – синхронізація за всіма рядками, за вибраними рядками, за непарними та парними полями, за всіма полями композитного відеосигналу або телемовних стандартів (NTSC, PAL, SECAM).

За тривалістю імпульсу (або за викидом) – синхронізація за тривалістю імпульсу, меншою або більшою від вибраного значення, що дорівнює або не дорівнює вибраному значенню в діапазоні від 33 нс до 10 с.

Джерело синхронізації

2-канальні моделі – К1, К2, Зовнішній, Зовнішній/5, Мережа.

4-канальні моделі – К1, К2, К3, К4, Зовнішній, Зовнішній/5, Мережа.

Перегляд сигналу синхронізації

Сигнал синхронізації відображається на екрані, поки натиснуто кнопку перегляду синхронізації.

Поле частоти сигналу синхронізації

У цьому полі відображається частота джерела синхронізації.

Курсори

Типи – амплітудні, часові.

Вимірювання – [Δ]T, 1[Δ]T(частота), [Δ]V.

Меню автоустановки

Автоматичне налаштування параметрів по вертикалі та горизонталі та параметрів синхронізації для вибраного вхідного сигналу за допомогою однієї кнопки, з можливістю скасування автоустановки.

Автоматичні виміри осцилограм

Період, частота, тривалість позитивного імпульсу, тривалість негативного імпульсу, час наростання, час спаду, максимальне значення, мінімальне значення, розмах сигналу, середнє значення, середньоквадратичне значення за період.

Розрахунок осцилограм

Операції – додавання, віднімання, множення,

БПФ - вікна, хенніг, з плоскою вершиною, прямокутне, 2048 точок відліків.

Джерела - 2-канальні моделі: К1 до К2, К2 до К1, К1 + К2, К1хК2. 4-канальні моделі: К1 до К2, К2 до К1, К3 до К4, К4 до К3, К1+К2, К3+К4, К1×К2, К3×К4.

Автоматичний діапазон

Автоматичне налаштування параметрів осцилографа по вертикалі та горизонталі при переносі пробника з однієї точки на іншу або при значній зміні.

Характеристики екрану

Екран – моделі з кольоровим дисплеєм: 1⁄4 пасивний кольоровий рідкокристалічний дисплей VGA з відтворенням кольору на чорному тлі та багаторівневим регулюванням контрасту. монохромні моделі: 1 4 рідкокристалічний дисплей VGA з підсвічуванням, з багаторівневим регулюванням контрасту та вибір інверсного зображення, керований з передньої панелі

Інтерполяція – Sin(x)/x

Вигляд відображення – точковий, векторний

Післясвічення - Вимк, 1 с, 2 с, 5 с, нескінченно.

Формат – YT та XY.

Характеристики довкілля та техніка безпеки

Температура –​​Під час експлуатації: від 0 до +50 °C. Під час зберігання: від 4 до +71 °C

Вологість – Під час експлуатації та зберігання: відносна вологість до 80% при температурі +40 °C та нижче. Під час експлуатації та зберігання: Відносна вологість до 45% при температурі до +50 °C.

Висота над рівнем моря – Під час експлуатації та зберігання: до 3000 м.

Електромагнітна сумісність – відповідає вимогам Директиви 89/336/EEC з поправкою 93/68/EEC, відповідає або перевищує вимоги щодо випромінювань та електричних перешкод EN55011 для обладнання класу A, вимог FCC 47 CFR, Part 15, Subpart B для обладнання класу A, вимог австралійського стандарту Е, вимогам стандарту з випромінюванням AS/NZS 2064.

Безпека – UL610100-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001.

Фізичні характеристики

Прилад

Розміри: 326,3*158,0*124,2 (мм)

Маса: осцилограф 2,0 кг, з приладдям 2,2 кг

Постачання приладу

Розміри упаковки: 476,2*266,7*228,6 (мм)

Монтажний набір RM2000B

Розміри: 482,6 * 177,8 * 108,0 (мм)

ПРОДОВЖЕННЯ СЛІДУЄ…
