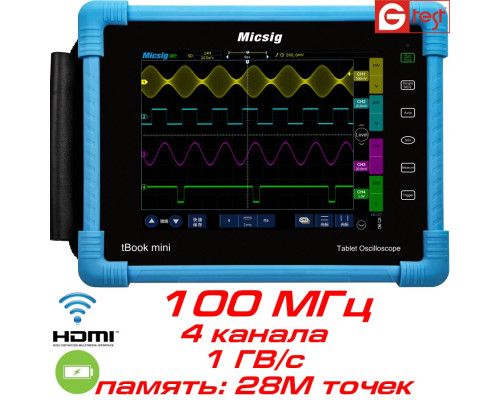

TO1104 Micsig планшетний осцилограф, 100 МГц, 4 канали
Micsig tBookmini TO1104 - портативний 4-х канальний планшетний осцилограф виробництва компанії Micsig, є представником нового сімейства багатофункціональних осцилографів серії tBookmini, виконаних у компактному виконанні. Осцилограф TO1104 має смугу пропускання 100 МГц, швидкістю вибірки в масштабі реального часу 1 ГВ/с, і об'ємом пам'яті: 28 Мточек, оснащений великим 8" сенсорним дисплеєм, а також повним комплектом дротових і бездротових інтерфейсів що дозволяють підключати всілякі зовнішні пристрої такі як зовнішні накопичувачі, бездротові "миші", ПК і дисплеї.
Важливою відмінністю осцилографів Micsig серії tBook mini від осцилографів попереднього покоління є можливість декодування сигналів на шинах послідовної передачі даних у стандартній комплектації UART, SPI, I2C, CAN, LIN.Декодування потоків 1533B, 429 (стандарт передачі даних в авіоніці) є опціональним, і до слова сказати, підтримка цього стандарту осцилографом є унікальною.
Компактні розміри та можливість оснастити осцилограф вбудованою акумуляторною батареєю забезпечують зручність застосування як у польових умовах так і в лабораторії, де осцилограф не займе багато місця.
Основними перевагами осцилографів серії tBookmini є не тільки їх компонування, але і відмінні технічні характеристики їх здатність до швидкого захоплення осцилограм (80 000 осцилограм/сек!) що є ключовим фактором захоплення складних "ілюзорних".
Купити планшетний осцилограф TO1104 Micsig можете зробити замовлення по телефону, або оформивши купівлю через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Зазначимо, що стандатна комплектація осцилографа TO1104 включає пробники P130A володіють смугою 200МГц і розподілом 1:10 c максимальною напругою до 600 В, а також встановлені опції:
• Декодування UART,SPI, I2C,CAN,LIN;
• Посилення 500 мкВ/под;
• Інтерфейси: USB, LAN, WiFi, HDMI.
• Швидкість вибірки: 1 ГВ/с (Real time)
• Сенсорний дисплей 8" з високою роздільною здатністю 800 x 600 пікселів
• Автоматичні вимірювання за 31 параметром сигналу
• Об'єм пам'яті: 28 М пікселів.
• Вбудована пам'ять 8 Гб
• Технологія цифрового фосфору (256 градацій інтенсивності)
• Низький рівень власних шумів, менше 1 мВ/діл.
• Розширена система синхронізації, декодування UART, SPI, I2C, CAN, LIN (стандарт), 1533B.429 (опц.)
• Автономна робота від батареї до 5-ї години
• Інтерфейси: USB, LAN, WiFi, HDMI.
Детальна технічна характеристика планшетного осцилографа Micsig TO1104 (*.pdf)
| Модель | TO1072 | TO1074 | TO1102 | TO1104 | TO1152 |
| Смуга пропускання | 70 МГц | 100 МГц | 150 МГц | ||
| Кількість каналів | 2 | 4 | 2 | 4 | 2 |
| Чутливість по вертикалі | від 1 мВ/под до 10 В/под | ||||
| Дозвіл по вертикалі | 8 біт | ||||
| Швидкість розгортки | від 2 нс/под до 1000 с/под | ||||
Вхідні параметри
| Вхідний імпеданс | 1 МОм ±1% с 14,5 пФ ±3 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 300 В, САТIIl |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | по фронту, по імпульсу, логічні умови, по відеосигналу, за часом події |
| Вхід запуску | DC, AC, ВЧ придушення, НЧ придушення, придушення шуму |
| Джерело синхронізації | СН1/CH2 (2-х канальні);СН1/СН2/СН3/СН4 (4-х канальні) |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | один канал: 1 Гвиб/с;два канали: 500 Мвиб/с; 4 канали: 250 Мвиб./с | |
| Об'єм пам'яті | 14 Мточок | 28 Мточок |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм відновлення сигналу | sin(x)/x | |
Система вимірювань та математичної обробки
| Автоматичні виміри | період, частота, час наростання фронту, час спаду фронту, затримка, позитивний час імпульсу, негативний час імпульсу, позитивне/негативне заповнення імпульсу, ширина сплесків, позитивний/негативний викид на фронті імпульсу, фаза, пік-пік, амплітуда , середнє значення, RMS, цикл RMS |
| Курсорні виміри | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
| БПФ, налаштування вікна | прямокутне, Хеммінга, Блекмана-Харріса, Хеннінга |
| Wi-Fi | опціонально |
| USB 2.0 | підключення зовнішніх USB-накопичувачів, клавіатур |
| Micro USB 2.0 | підключення до ПК |
| LAN | є |
| Micro HDMI | опціонально |
| Дисплей | 8" TFT, сенсорний (мультитач) LED |
| Дозвіл | 800 х 600 |
| Сітка області відображення осцилограми | 14 х 10 поділів |
| Відображення осцилограм у форматі | XY, YT, Roll, Zoom |
| Мова інтерфейсу | російська, англійська, німецька, китайська |
| Об'єм вбудованої пам'яті | 8 ГБ |
| Живлення | адаптер: 100-240 В AC, 50-60 Гц, 2 A;вихід: 12 В DC; акумуляторна батарея Li-ion 7,4 В (опціонально), час автономної роботи до 5-ї години. |
| Габарити | 250×210×55 мм |
| Маса | двоканальні: 1040 г (без батареї); чотириканальні: 1125г (без батареї) |
Параметри навколишнього середовища
| Температура | робоча від 0 °С до 45 °С, зберігання від -20 °С до 60 °С |
| Вологість | робоча до 85% RH, зберігання до 90% RH |
| Висота | робоча до 3000 м, зберігання до 12000 м |
КОМПЛЕКТАЦІЯ
• Планшетний осцилограф Micsig TO1104 - 1 шт.
• Пробники осцилографічні P130A, 200МГц - 4 шт.
• Адаптер живлення - 1 шт.
• Кабель USB - 1 шт.
• Сертифікат калібрування - 1 екз.
• Керівництво користувача – 1 шт.
• Гарантійний талон - 1 прим.
ОГЛЯД осцилографів серії tBook mini Micsig:
Обсяг пам'яті 14 Мт (ТО1072 / ТО1074), 28 Мт (ТО1102 / ТО1104) для високої деталізації осцилограм великої тривалості.
Висока швидкість захоплення осцилограм (до 80000 форм сигналу в сек.) підвищення ймовірності захоплення ілюзорних сигналів з низькою частотою повторення.
Режим цифрового фосфору забезпечує 256 рівневу градацію частоти повторення форм сигналів.
Низький рівень власних шумів менше 1 мВ/под.
Велика кількість автоматичних вимірювань та зручність вибору.
Розширена система синхронізації.
РЕКОМЕНДУЄМО АКСЕСУАРИ
• Високовольтний пробник IP2100 з дільником 1:100 для безпечного виміру осцилографом напруги до 2кВ.
• Токовый пробник СС65 для вимірювання постійного та змінного струму до 65А у смузі DC-20кГц.
• Токовий пробник СС650 для вимірювання постійного та змінного струму до 650А в смузі DC-20кГц.
Варіанти написання: Micsig TO1104 ,TO-1104
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
