ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ (СЕРІЇ MSO2000 ТА DPO2000) ЧАСТИНА 1

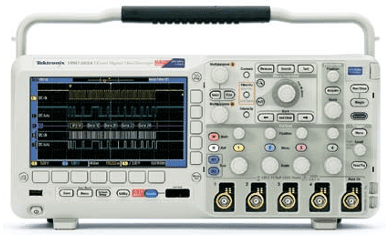

Осцилографи з цифровим люмінофором серії MSO2000 та DPO2000 – функціональні прилади для налагодження аналого-цифрових схем

Можливість швидкого вирішення проблем

Осцилографи з цифровим люмінофором (DPO) серії MSO2000 і DPO2000 мають всі необхідні засоби для відображення сигналів і швидкої локалізації проблем. Осцилографи серії DPO2000 – це перші осцилографи з довжиною запису 1 млн. точок по всіх каналах, функцією запуску та декодування сигалів послідовних шин, що перебудовується фільтром нижніх частот, що дозволяє побачити найдрібніші подробиці сигналу в повній смузі осцилографа, і всі корпуси осцилографа.

Осцилографи серії MSO2000 мають додатково 16 вбудованих цифрових каналів, які дозволяють відображати та зіставляти за часом аналогові та цифрові сигнали. Така інтеграція розширює можливості системи запуску на 20 каналів, що ідеально підходить для налагодження змішаних аналого-цифрових схем.

Технологія цифрового люмінофора в осцилографах серії MSO2000 та DPO2000 забезпечує захоплення 5000 осцилограм на секунду та відображення градацій яскравості в реальному часі.

Можливості та переваги

Основні технічні характеристики

Моделі зі смугою пропускання 100 МГц та 200 МГц
2 або 4 аналогові канали
16 цифрових каналів (серія MSO2000)
Частота дискретизації до 1 Гвиб./с всіма каналами
Довжина запису 1 млн. відліків на всіх каналах
Максимальна швидкість захоплення 5000 осцилограм на секунду
Розширені функції системи запуску

Запуск за послідовними інтерфейсами та декодування

Запуск, декодування та аналіз сигналів послідовних шин I2C, SPI, CAN, LIN та RS-232/422/485/UART

Простота у зверненні

Система навігації та пошуку Wave Inspector® забезпечує неперевершену ефективність аналізу осцилограм
Фільтр нижніх частот FilterVu™ пригнічує небажаний шум, не заважаючи захоплювати високочастотні сигнали
Яскравий 7-дюймовий (180 мм) широкоекранний РК-дисплей
Порт USB 2.0 на передній панелі для швидкого та простого збереження даних
Порт USB 2.0 на задній панелі для керування осцилографом з комп'ютера за допомогою програмного забезпечення USBTMC або роздруківки звітів на принтері, сумісному з технологією PictBridge®
Автоматичне налаштування (Plug'n'Play) при підключенні до комп'ютера та набір аналітичного ПЗ
Інтерфейс пробника TekVPI® підтримує активні, диференціальні та струмові пробники, забезпечуючи автоматичне розпізнавання коефіцієнтів ослаблення
Малий розмір і невелика вага – всього 134 мм у глибину та 3,6 кг.

Розробка та аналіз аналого-цифрових схем (серія MSO2000)

Можливість зіставлення до 4 аналогових та 16 цифрових каналів
Запуск по паралельних шинах та їх аналіз

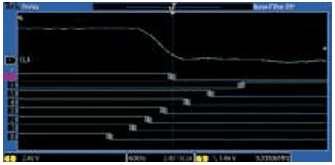

Вимірювання параметрів ініціалізації системи кількома каналами
Дисплей для відображення логічних станів цифрових сигналів нового покоління

Застосування

Розробка та налагодження вбудованих систем
Розробка та налагодження аналого-цифрових схем
Вимірювання потужності
Автомобільна електроніка
Освіта та навчання
Розробка та налагодження відеосистем

Підвищення ефективності роботи

Система навігації та пошуку Wave Inspector®

Уявіть собі, що ви намагаєтеся працювати в Інтернеті, але при цьому пошукові сервери, такі як Google, не існують, а в браузері Інтернету відсутні такі функції, як “Вибране” та “Посилання”. Приблизно так почувається більшість інженерів, працюючи з довгою пам'яттю осцилографа.

Довжина запису є основною характеристикою осцилографа і дорівнює числу вибірок, які можна оцифрувати та зберегти за одне захоплення. Чим більша довжина запису, тим більший інтервал сигналу можна захопити з певною роздільною здатністю (частотою дискретизації).

Перші цифрові осцилографи могли захоплювати і зберігати всього 500 точок, що ускладнювало захоплення всієї корисної інформації до і після досліджуваної події. З роками виробники осцилографів, прагнучи не відстати від вимог ринку, робили довжину запису дедалі більше, забезпечуючи захоплення дедалі більших інтервалів із великим дозволом. Такі записи, що складаються з кількох мільйонів точок, часто містять тисячі екранів корисної інформації. І хоча за довгі роки стандартна довжина запису сильно збільшилася і здатна тепер задовольнити вимоги більшості існуючих програм, засобів ефективного перегляду, навігації та аналізу довгих записів досі не існувало.

Осцилографи серії Tektronix MSO/DPO2000 пропонують новий стиль роботи з довгими записами за допомогою наведених нижче інноваційних функцій органів управління Wave Inspector.

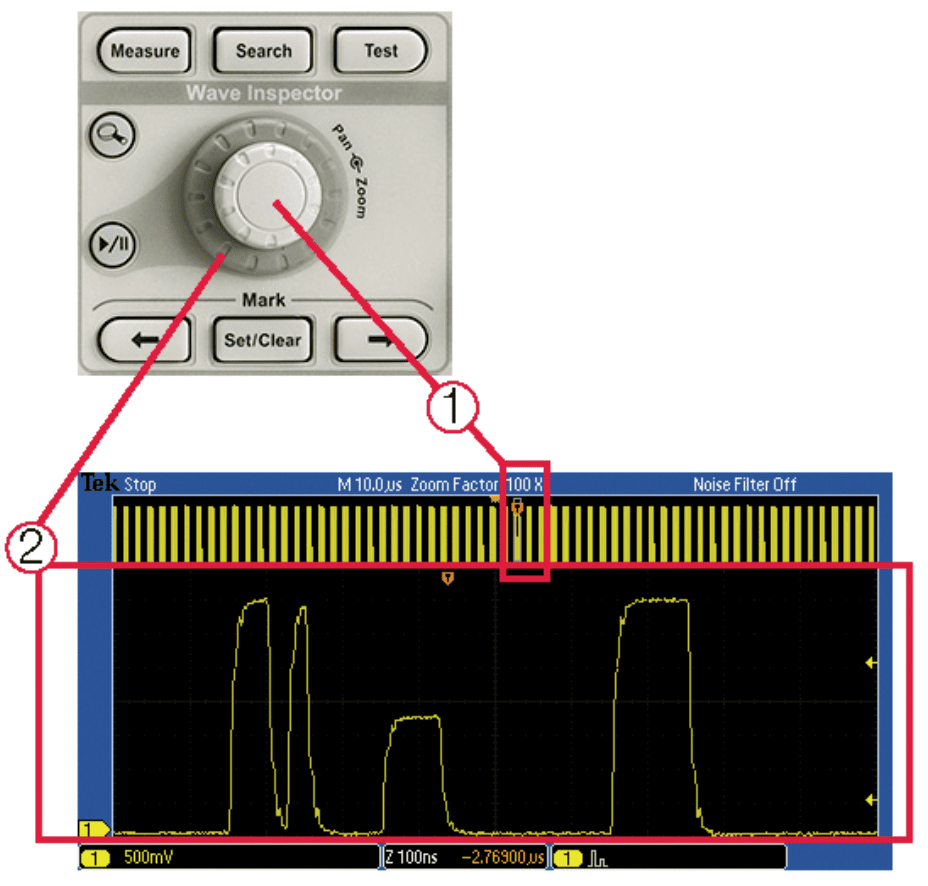

Wave Inspector забезпечує неперевершену ефективність перегляду, навігації та аналізу сигналів. Швидко прогортайте запис довжиною 1 млн. пікселів, повертаючи зовнішню ручку панорамування (2). За лічені секунди перейдіть із початку до кінця. Помітили щось цікаве і хочете краще розглянути? Просто поверніть внутрішню ручку (1).

Zoom/Pan (масштабування/панорамування) – спеціальна здвоєна ручка на передній панелі дозволяє інтуїтивно керувати масштабуванням та панорамуванням. Внутрішня ручка регулює коефіцієнт збільшення (або масштаб).

Поворот цієї ручки за годинниковою стрілкою включає масштабування з прогресивним зростанням коефіцієнта збільшення, тоді як поворот проти годинникової стрілки зменшує коефіцієнт збільшення і, зрештою, відключає масштабування. Зовнішня ручка переміщає збільшене зображення вправо або вліво, дозволяючи відшукати фрагмент, що вас цікавить. Крім того, зовнішня ручка з механізмом зворотного зв'язку дозволяє контролювати швидкість переміщення осцилограми пропорційно до кута повороту. Що далі ви повертаєте зовнішню ручку, то швидше переміщається зображення. Напрямок панорамування змінюється шляхом повороту ручки в інший бік.

Вам більше не доведеться відкривати кілька меню, щоб налаштувати масштабування.

Play/Pause (пауза/відтворення) – спеціальна кнопка Пауза/Відтворення, що знаходиться на передній панелі, дозволяє автоматично переміщувати зображення по екрану, поки ви не помітите будь-яку аномалію або подію. Швидкість та напрямок відтворення керуються ручкою панорамування. І знову, що більше кут повороту ручки, то швидше переміщається осцилограма, а зміни напряму відтворення досить повернути ручку в інший бік.

Мітки - Помітили у сигналі щось важливе? Натисніть на передній панелі кнопку Set Mark (позначити) і вставте в сигнал одну або кілька закладок. Переміщення між мітками виконується дуже просто за допомогою кнопок передньої панелі Назад () та Вперед ().

Пошук міток – Не хочете гаяти час, вручну досліджуючи весь захоплений сигнал у пошуках цікавої для вас події? Осцилографи серії MSO/DPO2000 пропонують зручну функцію автоматичного пошуку, що дозволяє переглядати захоплені сигнали та відшукувати події за заданим критерієм. Всі відповідні події відзначаються маркерами, а потім можна легко переміщатися за допомогою кнопок передньої панелі Назад () і Вперед ().

Пошук можна виконувати за фронтом, шириною імпульсу, глітчами, за логічним станом, встановленням і утриманням, тривалістю переднього/заднього фронту і вмістом пакетів шин I2C, SPI, RS-232/422/485/ UART, CAN і LIN.

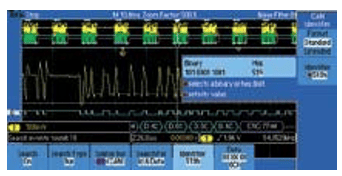

1-й крок пошуку: вказуємо, що шукати

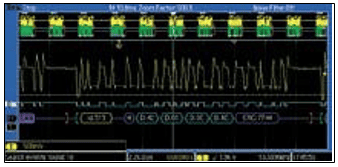

2-й крок пошуку: MSO/DPO2000 автоматично переглядає запис і відзначає кожну подію трикутником.

3-й крок пошуку: переміщуємось від однієї події до іншої за допомогою кнопок Вперед та Назад.

Оцініть осцилографи серії MSO/DPO2000 у дії

Інтерактивна презентація MSO/DPO2000 на сайті www.tektronix.com/mso2000.

Система запуску та аналізу послідовних інтерфейсів

Однією з найпоширеніших додатків, потребують записів великої довжини, є аналіз послідовних даних у вбудованих системах. Сьогодні вони зустрічаються щокроку. До їх складу можуть входити різні типи пристроїв, включаючи мікропроцесори, мікроконтролери, цифрові сигнальні процесори, ОЗП, ЕСППЗУ, ПЛІС, ЦАП, АЦП та пристрої введення/виведення. Традиційно ці пристрої взаємодіють один з одним та із зовнішнім обладнанням через багаторозрядні паралельні шини. Однак сьогодні все частіше замість паралельних шин використовуються послідовні шини у зв'язку з більш компактним трасуванням на друкованій платі, меншою кількістю висновків, меншою споживаною потужністю, вбудованою синхронізацією, стійкішою до перешкод диференціальної передачі сигналу і, найголовніше, завдяки меншій ціні. Крім того, існує маса компонентів, що серійно випускаються від надійних виробників, що істотно прискорює розробку.

І хоча послідовні шини мають цілу низку переваг, вони породжують складні проблеми, не характерні для їх попередників (паралельних шин).

Налагодження шин і систем стає складнішим, виділення подій, що цікавлять, і інтерпретація зображень на екрані осцилографа вимагає більше часу. Осцилографи серії MSO2000 та DPO2000 успішно вирішують ці проблеми та дають в руки інженерам чудові засоби роботи з такими послідовними шинами, як I2C, SPI, RS-232/422/485/UART, CAN та LIN.

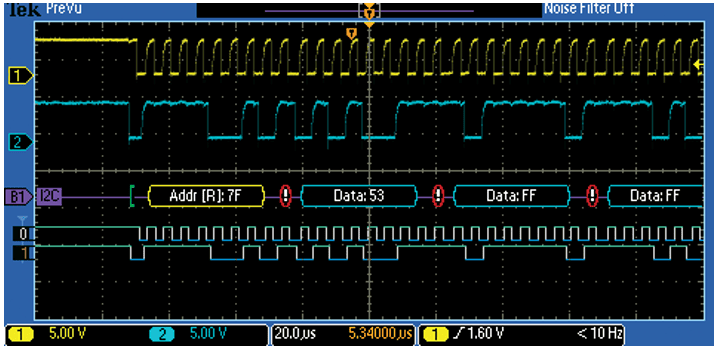

МSO/DPO2000 можуть запускатися за конкретними пакетами даних на шині I2C. Можна більше не підраховувати фронти та одиниці з нулями. Спеціальне представлення даних шини дозволяє декодувати вміст пакетів, у тому числі Старт, Адреса, Читання/Запис, Дані та Стоп. Додавання тимчасових параметрів даних шини дозволяє швидко визначати значення двох сигналів.

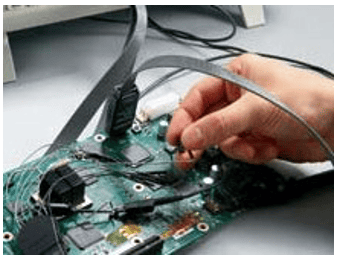

Цифровий пробник P6316 для осцилографів серії MSO2000 спрощує підключення до пристрою, що тестується.

Відображення шини – забезпечує високорівневе комбіноване відображення окремих сигналів шини (тактової частоти, даних, сигналу вибору кристала тощо), спрощуючи ідентифікацію початку та кінця пакетів та субпакетних компонентів, таких як адреса, дані, ідентифікатор, CRC тощо.

Запуск по послідовним шинам – можливий запуск вмісту пакетів, наприклад, від початку пакета, конкретних адрес, конкретних даних, унікальних ідентифікаторів тощо, багатьох популярних послідовних інтерфейсів – I2C, SPI, RS232/422/485/UART, CAN та LIN.

Декодування сигналів шини – Вам набридло переглядати сигнали, підраховуючи тактові імпульси та перевіряючи кожен біт, а потім об'єднувати ці біти у байти та визначати шістнадцяткові значення? Нехай осцилограф робить це сам! Якщо визначити шину, осцилограф декодуватиме кожен пакет на цій шині та відображатиме його значення у шістнадцятковому, двійковому, десятковому (тільки для LIN) або в текстовому (тільки для RS-232/422/485/UART) форматі.

Таблиця подій - крім відображення декодованих пакетів у поданні даних шини, можна переглядати всі захоплені пакети в табличній формі, приблизно так, як вони відображаються логічним аналізатором. Пакети отримують мітку часу і перераховуються послідовно, причому кожен компонент розміщується в окремому стовпці (адреса, дані тощо). Таблицю подій можна експортувати для подальшого аналізу.

Пошук – запуск по послідовних шинах дуже корисний для виділення цікавих подій, але що ви робите після захоплення такої події разом з навколишніми даними? Раніше вам доводилося переглядати вручну осцилограму, підраховувати і конвертувати біти і шукати причину появи події. Осцилографи серії MSO2000 та DPO2000 можуть автоматично переглядати захоплені дані та виконувати пошук за заданими критеріями, включаючи вміст послідовних пакетів. Кожна знайдена подія маркується для полегшення навігації. Швидке переміщення між мітками виконується дуже просто за допомогою кнопок передньої панелі Назад () та Вперед ().

Дисплей для відображення логічних станів цифрових сигналів нового покоління

Розробка та аналіз аналого-цифрових схем (MSO2000)

Сьогодні інженерам, зайнятим розробкою вбудованих систем, доводиться мати справу з складністю цих систем, в яких можуть використовуватися різні аналогові сигнали, швидкі і повільні послідовні шини, мікропроцесорні шини і багато іншого. Для взаємодії ІМС часто використовуються послідовні протоколи, такі як I2C і SPI, але паралельні шини все ще знаходять досить широке застосування.

Мікропроцесори, ПЛІС, аналого-цифрові перетворювачі (АЦП) і цифро-аналогові перетворювачі (ЦАП) – ось лише неповний список ІМС, створюють специфічні проблеми під час проектування вбудованих систем. Для вирішення цієї проблеми осцилограф змішаних сигналів серії MSO2000 пропонують 16 додаткових цифрових каналів. Ці канали повністю інтегровані в інтерфейс користувача осцилографа, спрощуючи роботу та полегшуючи вирішення проблем, пов'язаних з аналого-цифровими сигналами.

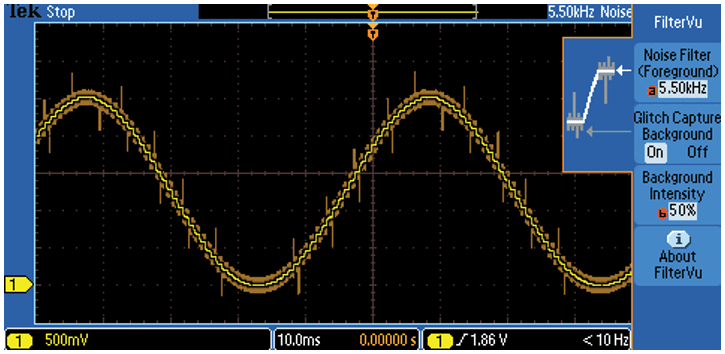

Вихідний сигнал ЦАП. Зверніть увагу, як FilterVu™ чітко відображає незашумлені сходинки сигналу ЦАП на кривій переднього плану (жовта), пригнічуючи всі частоти вище 5,5 кГц. Крім того, FilterVu захоплює та відображає високочастотні глітчі у повній смузі пропускання осцилографа на кривій заднього плану (помаранчева).

ПРОДОВЖЕННЯ СЛІДУЄ…
