ОСЦИЛОГРАФ З ЦИФРОВИМ ЛЮМІНОФОРОМ СЕРІЇ DPO7000. ЧАСТИНА 2

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Глибокий аналіз складних електричних схем для зняття характеристик та перевірки на сумісність

Осцилографи серії DPO7000 пропонують найширший у своєму класі набір функцій аналізу та тестування, таких як обчислення простих математичних виразів, тестування сигналів за шаблоном, відбраковування «придатний/не придатний», пошук подій, маркування подій та створення власних аналітичних функцій.

Широкий діапазон вбудованих засобів аналізу сигналів

Курсори сигналу полегшують порівняння часових характеристик різних кривих, а курсори, що зв'язують режими відображення YT і XY, полегшують дослідження фазових співвідношень та виходи за межі стійкої роботи. Пропонується набір із 53 автоматичних вимірювань, вибір яких виконується за допомогою графічної палітри, в якій функції логічно згруповані за такими категоріями, як Амплітуда, Час, Комбінація, Гістограма та Комунікації.

Функції статистичної обробки, такі як середнє значення, мінімум, максимум, стандартне відхилення та сукупність, дозволяють глибше проаналізувати поведінку схеми.

Є можливість створення власних математичних виразів та застосування їх до отриманих на екрані результатів. Математичні функції, що часто використовуються, викликаються одним натисканням кнопки. Для більш складних програм можна скористатися простим редактором в стилі калькулятора і створити алгебраїчні вирази, що складаються з живих сигналів, еталонних сигналів, математичних функцій, виміряних значень, скалярних величин і змінних користувачів.

Швидке перетворення

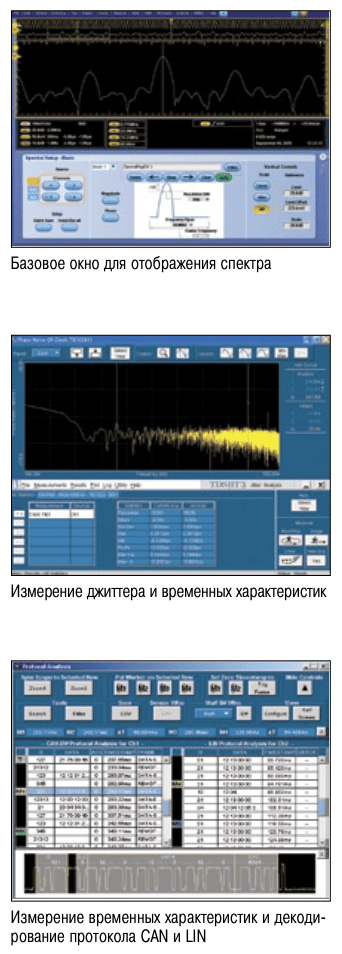

Фур'є (FFT). Для аналізу сигналів у спектральній області можна використовувати базовий режим відображення спектру (пропонує найкращі параметри) або розширений режим з можливістю ручного налаштування горизонтальної розгортки (для безпосереднього керування смугою огляду, центральною частотою та роздільною здатністю).

Фільтрування розширює можливості виділення або придушення деяких компонентів сигналу (шуму або специфічних гармонік), дозволяючи створювати власні фільтри або використовувати фільтри, що входять до стандартного комплекту постачання.

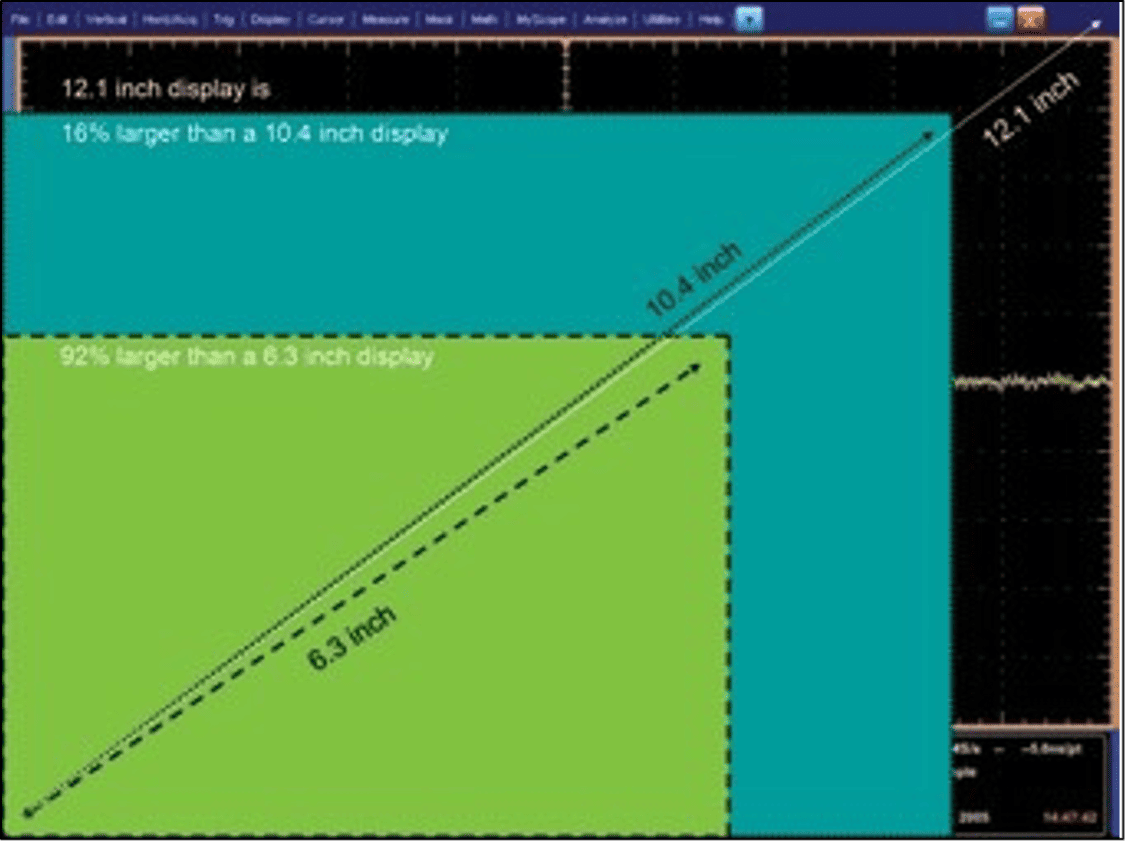

Порівняння 12,1-дюймового екрану з екранами інших осцилографів

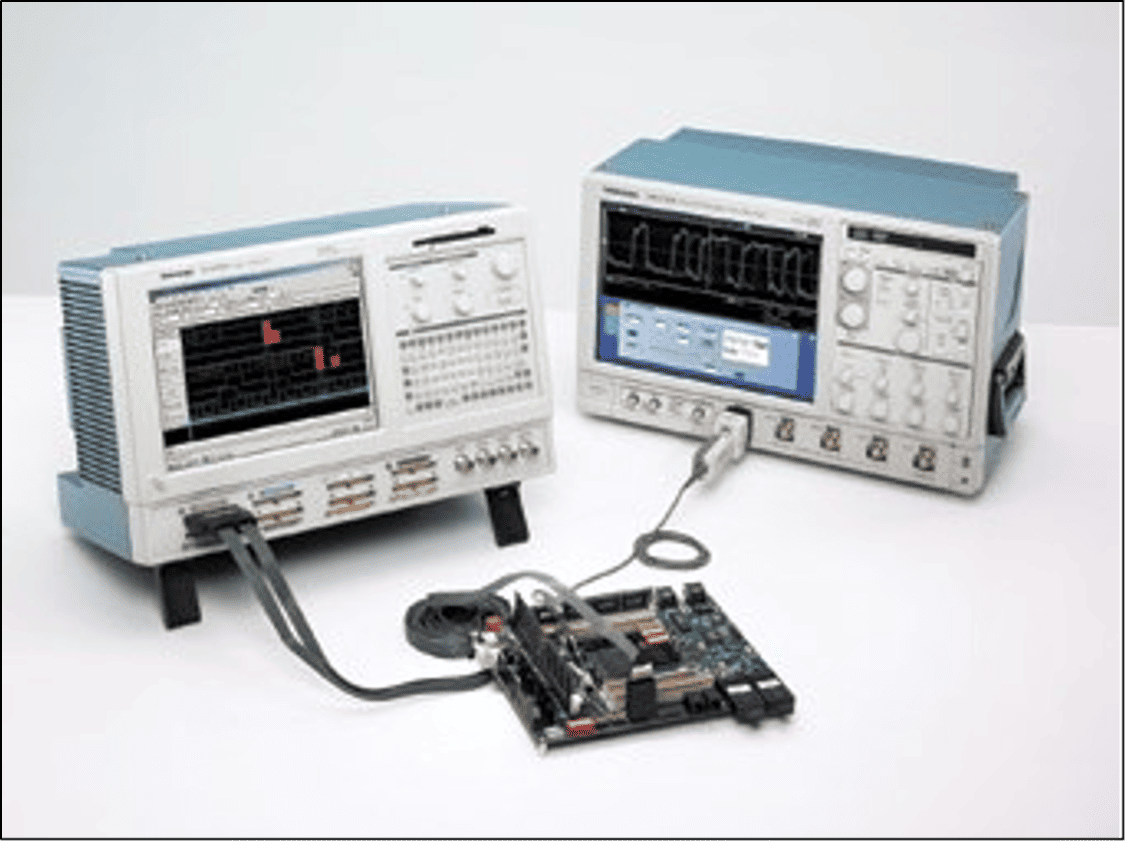

Інтегрований набір інструментів для проектування та налагодження цифрових схем

Аналіз джиттера, часові характеристики та глазкова діаграма

Аналіз джиттера, часові характеристики та глазкова діаграма (опція DJA). Жорсткі допуски на тимчасові характеристики сучасних послідовних шин змушують створювати схеми підвищеної стабільності із малим джиттером. Опція DPOJET розширює можливості осцилографа, додаючи функції аналізу джиттера, тимчасових характеристик та очкових діаграм за послідовними тактами кожного дійсного імпульсу при одноразовому запуску в режимі реального часу. Пропонуючи численні вимірювальні та аналітичні функції, що включають засоби спектрального аналізу та аналізу тенденцій, опція DPOJET дозволяє швидко відображати часові характеристики системи у різних умовах. Також вона пропонує функції Rj/Dj для сигналів без послідовностей, що повторюються, не вимагаючи при цьому фіксованої послідовності або довжини. Ви можете детально проаналізувати характеристики сигналу, наприклад профіль SSC, за допомогою функцій аналізу та виконати відбраковування «придатний/не придатний» за допомогою масок глазкової діаграми та файлів граничних значень, що дозволяють порівнювати характеристики зі статистичними межами.

Цей інструмент випускається для осцилографів серії DPO7000 у вигляді опцій DJA та DJE.

Розширений пошук та маркування подій (опція ASM). Функції пошуку та маркування подій позбавляють користувача таких трудомістких операцій, як виділення важливих подій і пропуск несуттєвих, покращують розуміння взаємозв'язку подій. Ви можете без особливих зусиль переміщатися між цікавими для вас подіями. Пошук та маркування базової події (тільки по фронту) входить до набору стандартних функцій осцилографа, а підтримка складніших типів подій, таких як переходи, встановлення та утримання або логічні співвідношення, забезпечується опцією ASM.

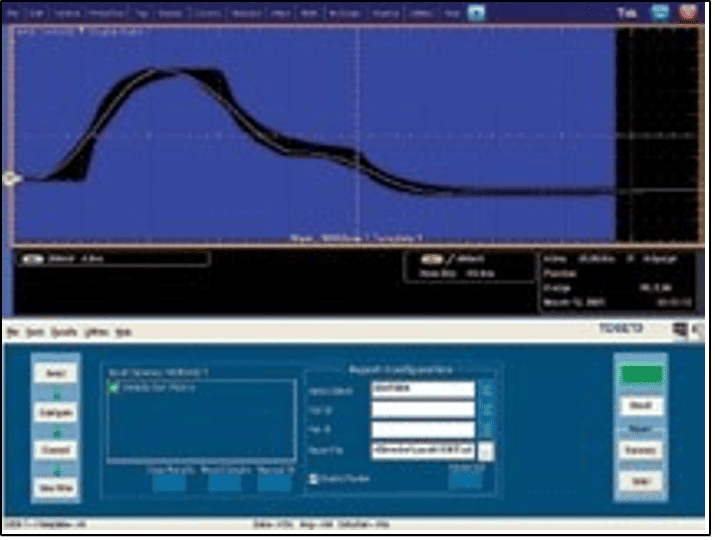

Порівняння із граничними значеннями (опція LT). Ця функція дозволяє порівнювати захоплені сигнали із граничними значеннями. Граничні значення зазвичай визначаються користувачем і вказуються як навколишній сигнал смуги допусків. Якщо якась частина захопленого сигналу вийде за вказані межі, програма виводить повідомлення про помилку та зазначає на сигналі місце, де це сталося.

Тестування з комунікаційної маски (опція MTM). Ця функція пропонує повний набір масок, щоб перевірити відповідність стандартам послідовних інтерфейсів. Вона підтримує маски для 156 стандартів:

- ITU-T (від 64 кбіт/с до 155 Мбіт/с),

- ANSI T1.102 (від 1,544 Мбіт/с до 155 Мбіт/с),

- Ethernet IEEE 902.3, ANSI X3.263 (від 125 Мбіт/с до 1,25 Гбіт/с),

- Sonet/SDH (від 51,84 Мбіт/с до 622 Мбіт/с),

- Fibre Channel (від 133 Мбіт/с до 2,125 Гбіт/с),

- USB (від 12 Мбіт/с до 480 Мбіт/с),

- IEEE 1394 (від 491,5 Мбіт/с до 1,966 Гбіт/с),

- RapidI/O (до 2 Гбіт/с),

- Стандарти OIF (1,244 Гбіт/с),

- Відео (від 143,18 Мбіт/с до 1,485 Гбіт/с).

ПЗ для вимірювання тимчасових характеристик та декодування протоколів CAN та LIN (опція LSA). Якщо вам потрібно забезпечити стабільну і надійну роботу мережі CAN або LIN, ця опція дає можливість запуску по шині CAN і пропонує рішення для вимірювання допусків генератора, що задає, затримки поширення і одночасного декодування повідомлень CAN і LIN, розширюючи можливості запуску за рахунок функцій декодування протоколу.

Ця функція доступна в осцилографах DPO7354, DPO7254, DPO7104 та DPO7054 у вигляді опції LSA.

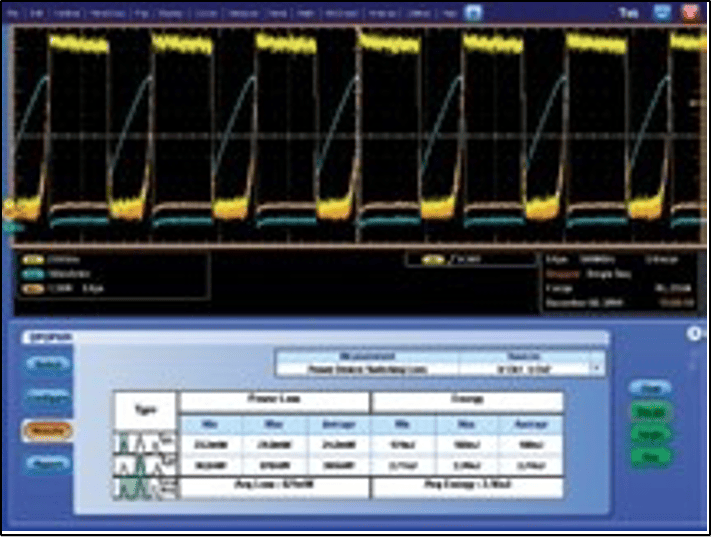

Вимірювання та аналіз потужності (опція PWR) дозволяє аналізувати розсіювання потужності в імпульсних джерелах живлення, магнітних пристроях і створювати докладні звіти в форматах, що настроюються.

Режим захоплення HiRes забезпечує вертикальну роздільну здатність більше 8 бітів для одноразового або періодичного захоплення сигналів зі смугою до 125 МГц. Потужні та гнучкі вимірювальні та математичні функції роблять його ідеальним рішенням для вимірювання таких величин, як напруга, струм, миттєва потужність та енергія. Новий інтерфейс TekVPI™ забезпечує інтелектуальну взаємодію пробника з осцилографом. Також інтерфейс пробника TekVPI дозволяє безпосередньо підключати струмові пробники до передньої панелі осцилографа.

Тестування на сумісність із Ethernet (опція ET3) дозволяє проводити тестування на сумісність із стандартами 10/100/1000Base-T.

Тестування на сумісність із USB (опція USB) дозволяє проводити тестування на сумісність із стандартом USB2.0.

Аналіз систем, що працюють з шиною пам'яті DDR (опція DDRA), прискорює перевірку схем, що використовують шини пам'яті DDR1, LP-DDR1, DDR2, DDR3 або її різновидів, таких як GDDR3. Новий алгоритм аналізу DDR автоматично визначає швидкості передачі та рівні напруги сигналів даних і стробування і відзначає моменти появи пакетів читання або запису. Потім можна побудувати очкову діаграму даних або виконати вимірювання пакетів запису або читання відповідно до стандарту JEDEC за допомогою опції DPOJET.

Вимірювання та аналіз потужності

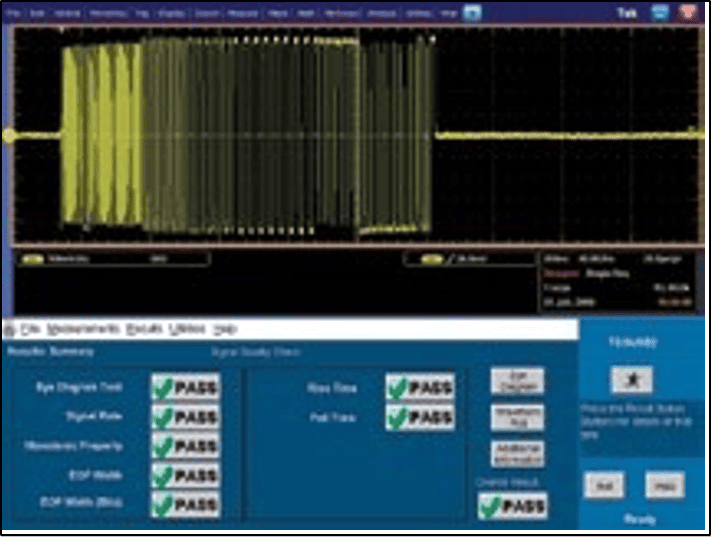

Тестування на сумісність із USB

Аналіз та вимірювання UWB WiMedia

Тестування на сумісність із Ethernet

SignalVu™ надає можливість детального багатодоменного аналізу

Спектральний аналіз надширокосмугових сигналів

UWBE. Для обробки надширокосмугових мікрохвильових, оптичних та електричних сигналів потрібна ширша смуга реального часу, ніж забезпечують рішення на основі аналізаторів спектра. Спектральний аналіз та перетворення РЧ даних зі зниженням частоти виконується швидко і просто, а перетворений діапазон частот можна імпортувати для подальшого аналізу в такі програми, як RSAVu та MATLAB.

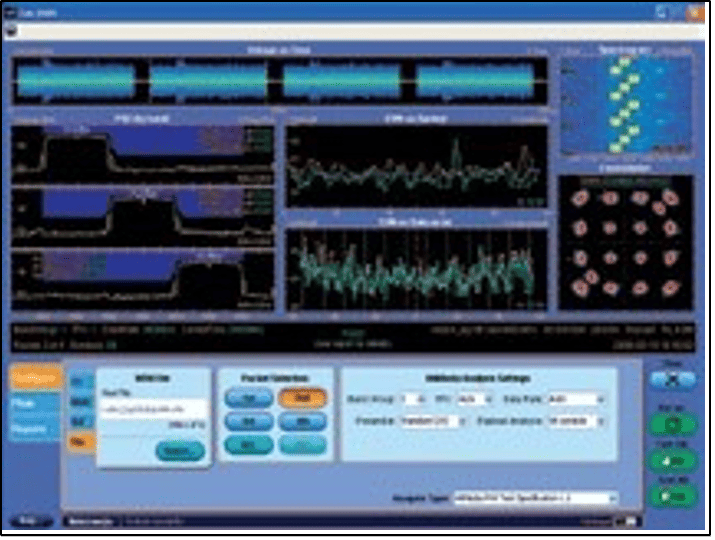

UWB із опціями. Завдяки можливості автоматичного розпізнавання пакетів, TFC та швидкості передачі даних, підтримці всіх груп діапазонів, частотно-часових кодів та швидкостей передачі даних, функція аналізу WiMedia PHY 1.2 є закінченим рішенням.

Для кожних умов тестування виконується швидка візуалізація, налагодження та генерація звітів із спектрограмами, спектральною щільністю потужності, констеляційною діаграмою QPSK/DCM та графіками залежності EVM від символів, залежності EVM від піднесучої, залежності фазової помилки від символів та залежності напруги від часу.

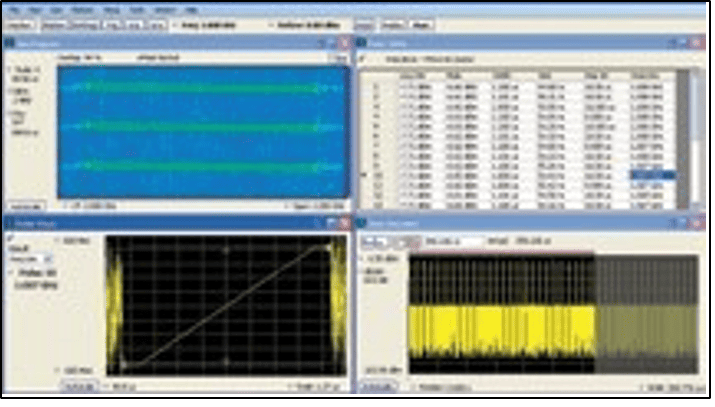

Векторний аналіз сигналів SignalVu™ (опції SVE, SVP, SVM)

Перевірка схем широкосмугових пристроїв і вимірювання параметрів широкосмугових сигналів тепер не складно. Рішення, що використовується в аналізаторі спектру реального часу RSA6100A, у поєднанні з широкосмуговим цифровим осцилографом дозволяє працювати зі складними сигналами в смузі до 20 ГГц без зовнішніх змішувачів. Ви отримуєте функціональність векторного аналізатора сигналів, аналізатора спектра та найширші можливості системи запуску цифрового осцилографа в одному приладі. Якими б проблемами ви не займалися – перевіркою широкосмугових радарних систем, високошвидкісних супутникових радіоканалів або засобів зв'язку зі стрибкоподібною перебудовою частоти – програмне забезпечення векторного аналізу сигналів SignalVu™ прискорить їхнє вирішення шляхом різнобічного подання широкосмугових сигналів у часі.

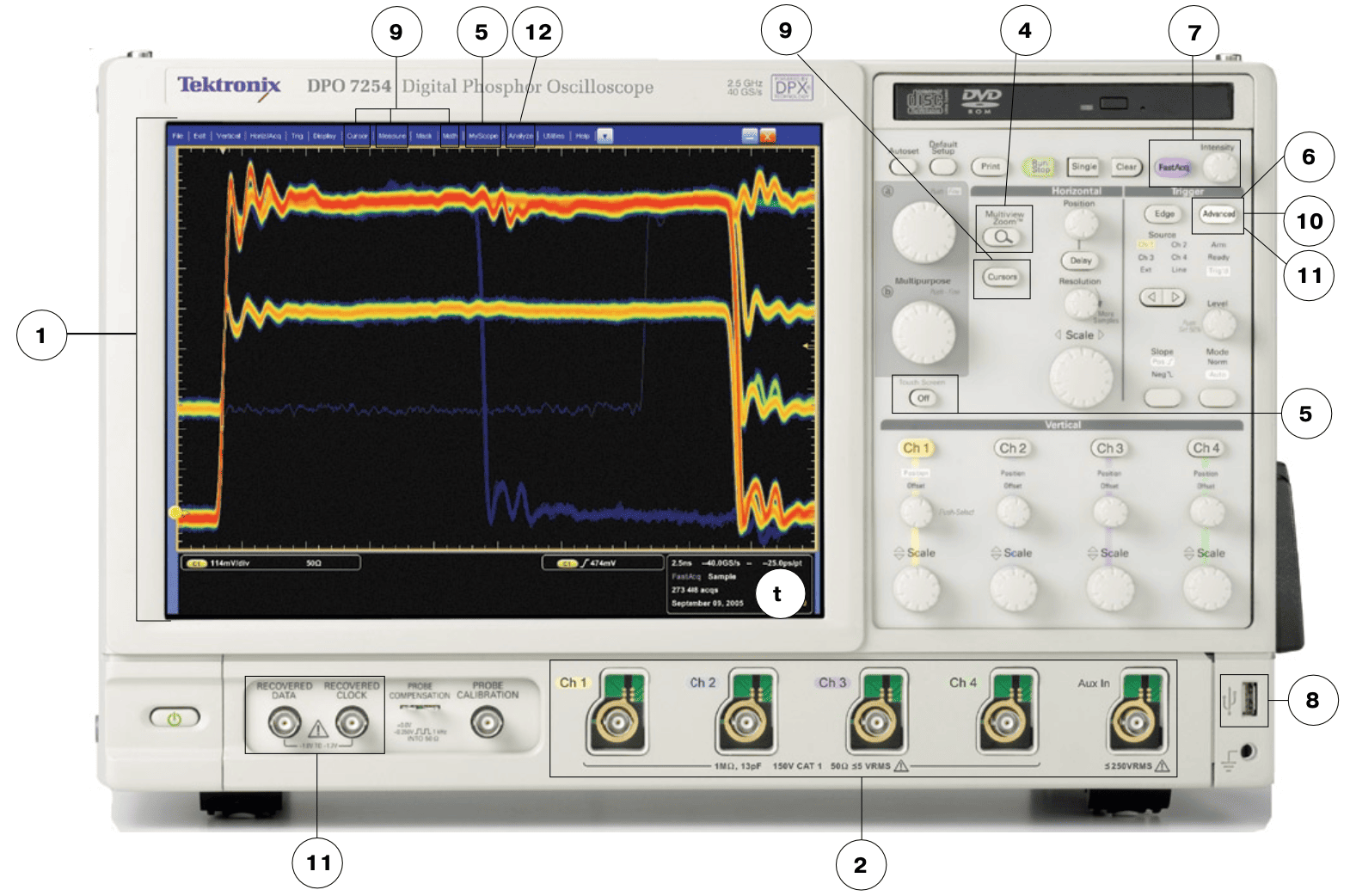

Великий 12,1-дюймовий XGA сенсорний екран. Сенсорний екран осцилографів DPO7000 на 15% більший, ніж у інших осцилографів цього класу.
Новий інтерфейс пробника TekVPI. Інтерфейс пробника TekVPI™ забезпечує гнучкість та простоту управління за рахунок інтелектуального двонаправленого зв'язку пробник-осцилограф.
Виняткова продуктивність. Найвища швидкість захоплення даних при найширшій смузі для осцилографів середнього класу з частотою дискретизації в реальному часі до 40 Гвиб./с та тривалістю запису 400 М точок на канал.
Функція MultiView Zoom™. Спрощує докладне дослідження дуже довгих записів, дозволяє одночасно аналізувати кілька сегментів сигналу та автоматично прокручувати записи великої довжини з візуальним поданням.
Виняткова практичність. Функція MyScope® дозволяє створювати власний інтерфейс із тими органами управління, функціями та можливостями, які вам потрібні. Гнучкий інтерфейс користувача дозволяє використовувати сенсорний екран або мишу.
Система запуску Pinpoint™ прискорює розробку та налагодження складних схем. До 1400 комбінацій системи запуску дозволяють вирішити практично будь-яке завдання.
Режим захоплення FastAcq прискорює налагодження, чітко показуючи недоліки. Швидкість захоплення більше 250 000 разів на секунду і простий регулятор яскравості дозволяють чітко побачити частоту появи подій.
Простота підключення. USB-порт на передній панелі дозволяє зберігати результати на зовнішніх носіях. На бічній панелі приладу розташовані стандартні порти вводу/виводу.
Широкий вибір вбудованих засобів аналізу. Пов'язані курсори XY та YT. 53 автоматичних вимірів. Тестування граничних значень форми сигналу. Багато математичних і кілька додаткових функцій (наприклад, швидке перетворення Фур'є або фільтрація).
Аналіз низькошвидкісних послідовних шин. Можливість запуску за послідовними протоколами I2C, SPI, CAN та повний набір функцій для аналізу часових співвідношень для протоколів.
Аналіз високошвидкісних послідовних шин. На передній панелі приладів DPO7254 та DPO7354 розташована кнопка додаткової функції запуску за заданою комбінацією даних послідовних шин NRZ, а також функції відновлення тактового сигналу та відновлення даних.
Широкий вибір додаткового програмного забезпечення для розширеного аналізу сигналів. Функції пошуку та маркування подій прискорюють аналіз. Розширений вимір джиттера та тимчасових співвідношень, спеціальні вимірювання та перевірка на відповідність стандартам.

Технічні характеристики

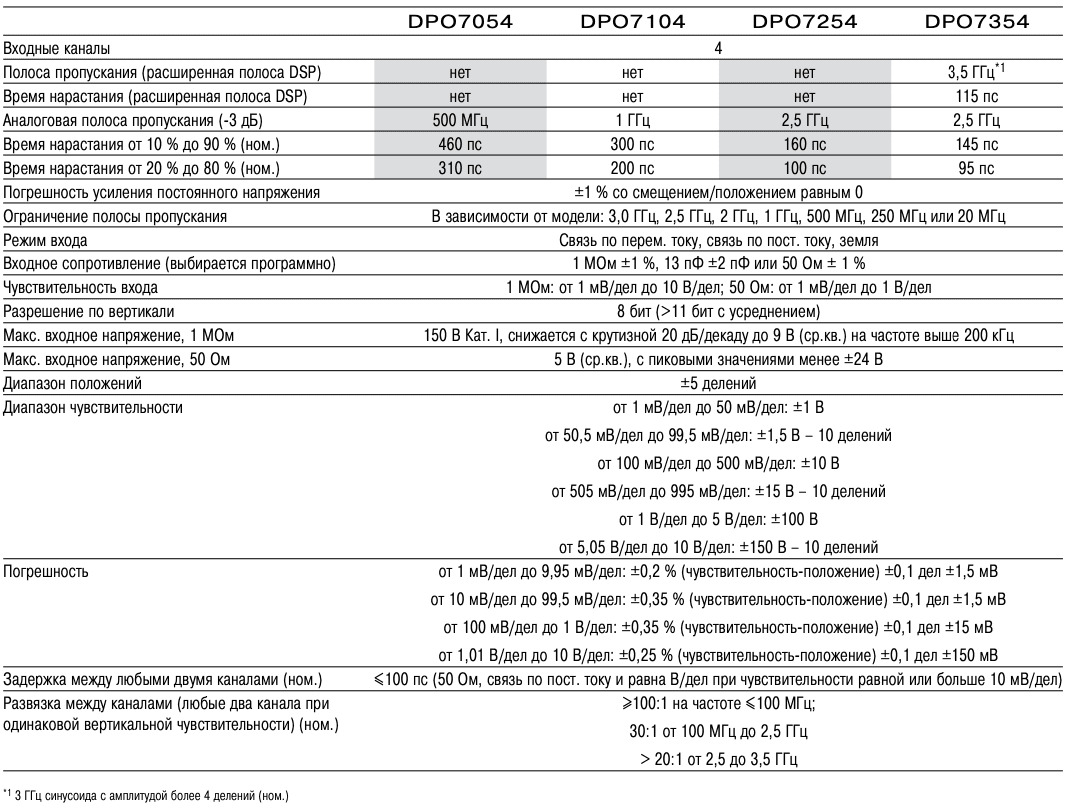

Система вертикального відхилення

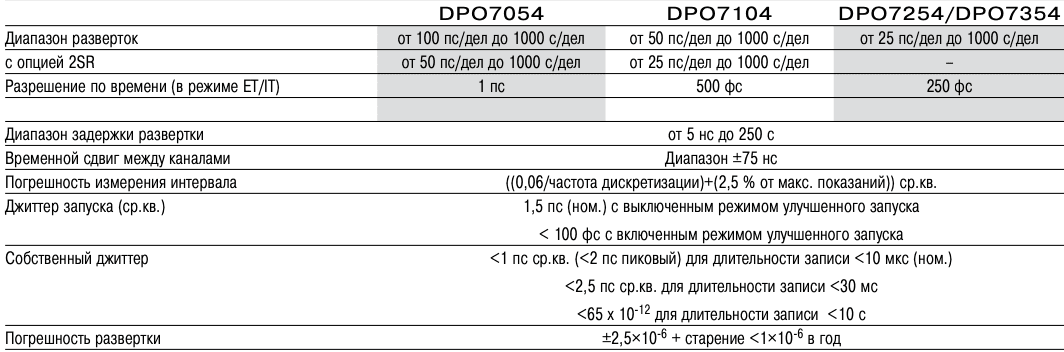

Система горизонтальної розгортки

Система захоплення сигналу

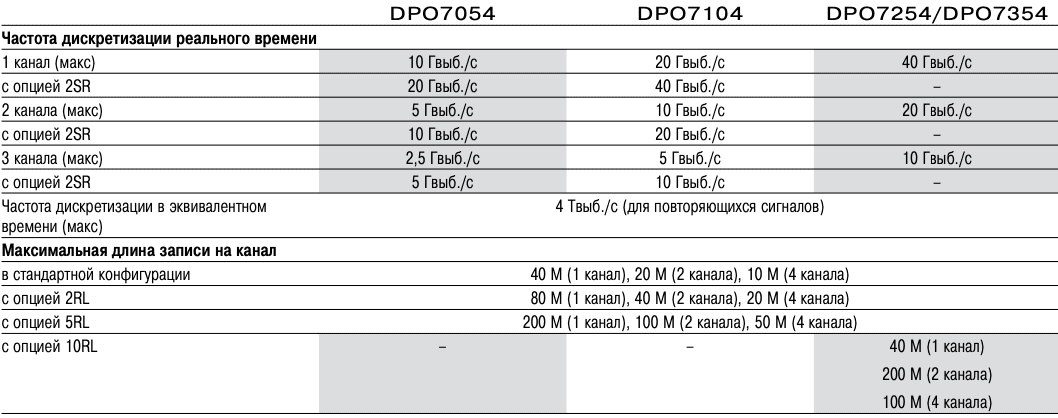

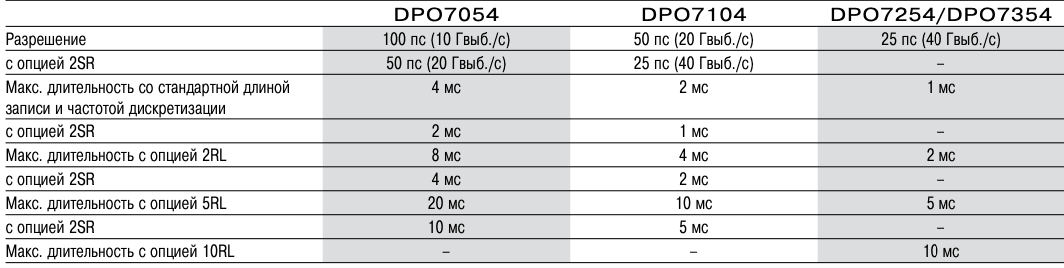

Максимальна тривалість при максимальному дозволі реального часу (1 канал)

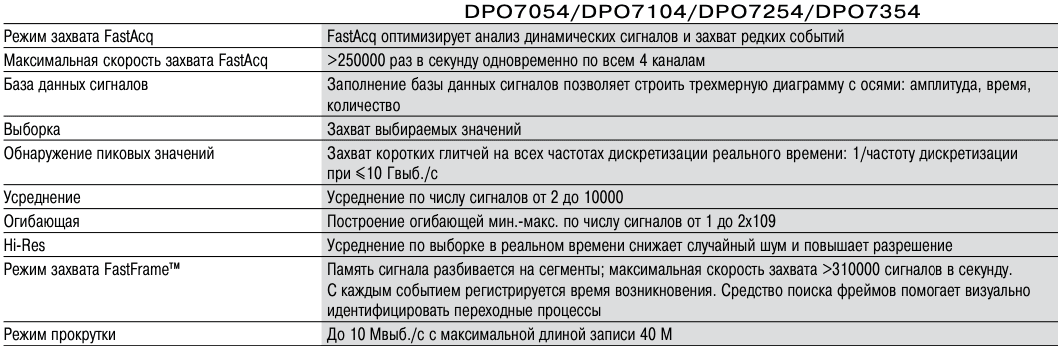

Режими захоплення

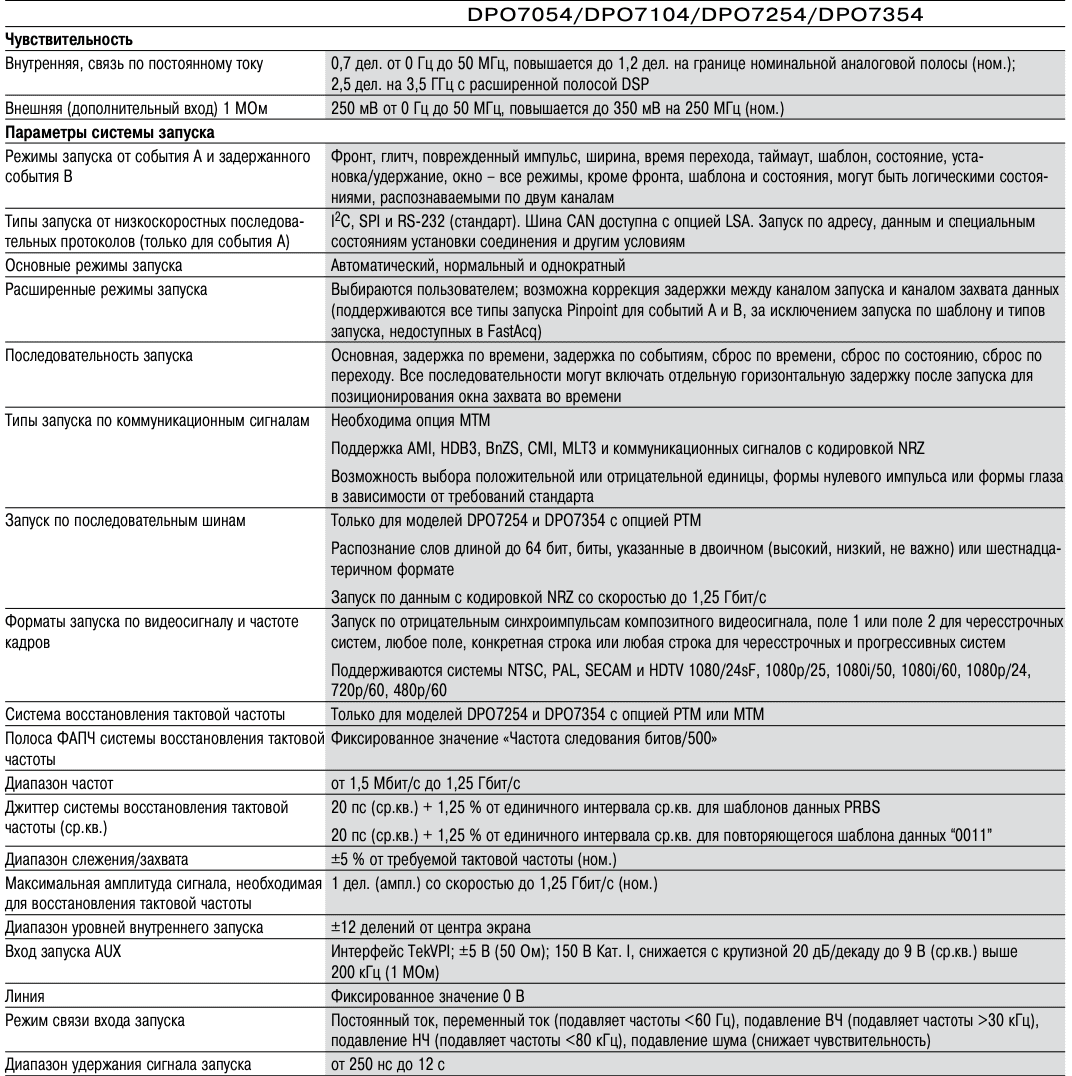

Система запуску Pinpoint®

Режими запуску

Фронт – Передній або задній фронт будь-яким каналом або на додатковому вході на передній панелі. Зв'язок по постійному струму, змінному, струму, з придушенням шуму, придушенням ВЧ та придушенням НЧ.

Глітч - Запуск по глітчі або пригнічення глітч позитивної, негативної або будь-якої полярності. Мінімальна ширина глітки 170 пс (ном.) з часом повторного взводу 250 пс (для DPO7254 або DPO7354).

Ширина - Запуск по ширині позитивних або негативних імпульсів у межах або за межами вибраного інтервалу (від 225 пс).

Пошкоджений імпульс – Запуск від імпульсу, який перетнув один поріг, але не перетнув другий поріг перед повторним перетином першого порога. Події можуть кваліфікуватися за часом чи логікою.

Таймаут – Запуск події, яка зберігає високий, низький або будь-який рівень протягом зазначеного періоду. Можливий вибір інтервалу від 300 пс.

Перехід – Запуск по фронту імпульсу, коротший або довший за вказану величину. Можливий вибір від 300 пс.

Установка/утримання – Запуск з порушення часу встановлення та часу утримання між тактовою частотою та даними, які є на будь-яких двох вхідних каналах.

Шаблон – запуск шаблону, який порушується або залишається правильним протягом зазначеного періоду часу. Шаблон (AND, OR, NAND, NOR) визначається для чотирьох вхідних каналів як високий, низький чи байдуже.

Стан - Будь-яке логічне поєднання каналів (1, 2, 3), що тактується по фронту каналу 4. Запуск по фронту або спаду сигналу тактової частоти.

Вікно – Запуск події, яка входить або виходить з вікна, що визначається двома порогами, що настроюються. Подія може кваліфікуватися за часом чи логікою.

Затримка запуску за часом – від 5 до 250 с.

Затримка запуску подій – від 1 до 10000000 подій.

Комунікаційні стандарти – Поставляється у складі опції MTM. Підтримує AMI, HDB3, BnZS, CMI, MLT3 та сигнали з кодуванням NRZ.

I2C, SPI та RS-232 – Запуск протоколу на осцилографах DP07054, DPO7154, DPO7254 або DPO7354.

CAN – Запуск протоколу на осцилографах DP07054, DPO7154, DPO7254 або DPO7354 під час встановлення опції LSA.

Шаблон послідовного сигналу (опція PTM) – Захоплення послідовних потоків даних з відновленням тактової частоти для стандартів NRZ зі швидкістю до 1,25 Гбіт/с. Можливе розширення системи запуску від шаблону для виконання захватів довгих послідовностей даних, що повторюються.

ПРОДОВЖЕННЯ СЛІДУЄ…
