ОСЦИЛОГРАФ З ЦИФРОВИМ ЛЮМІНОФОРОМ СЕРІЇ DPO4000. ЧАСТИНА 2

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Інші застосування

Розробка відеотехніки

Багато розробників відеотехніки досі залишаються вірними аналоговим осцилографам, вважаючи, що тільки градації інтенсивності світіння аналогового екрану дозволяють розглянути деякі деталі осцилограм відеосигналів. Висока швидкодія осцилографів серії DPO4000 при зборі даних та можливість перегляду сигналу з різною яскравістю разом дозволяють отримати таке ж насичене інформацією зображення, як і аналоговий осцилограф, але значно деталізованіше.

Разом з тим прилади мають усі переваги цифрових осцилографів. Такі стандартні засоби, як масштабні сітки IRE і «мВ», витримка по полях, полярність відеосигналу та автоустановка, здатна виявляти відеосигнали, роблять осцилографи сімейства DPO4000 найпростішими у використанні серед осцилографів для відеододатків, що є на ринку. Завдяки смузі пропускання до 1 ГГц і чотирьом аналоговим каналам осцилографи сімейства DPO4000 мають цілком достатні характеристики для застосування в аналоговій та цифровій відеотехніці.

Нарешті, осцилографи сімейства DPO4000 ще більше розширили можливості аналізу відеосигналів завдяки додатковому модулю DPO4VID, призначеному для роботи з відеододатками. Цей модуль надає найширші в галузі можливості роботи з HDTV та користувальницької (нестандартної) відеосинхронізації.

OpenChoice® Desktop – стандартне програмне забезпечення для швидкого підключення осцилографа до 32.

National Instruments LabVIEW Signal Express Tektronix Edition (SIGEXPTE) – програмне забезпечення для повністю інтерактивного збору даних, вимірювань та аналізу, розроблене спільно з компанією National Instruments і оптимізоване для осцилографів серії DPO4000.

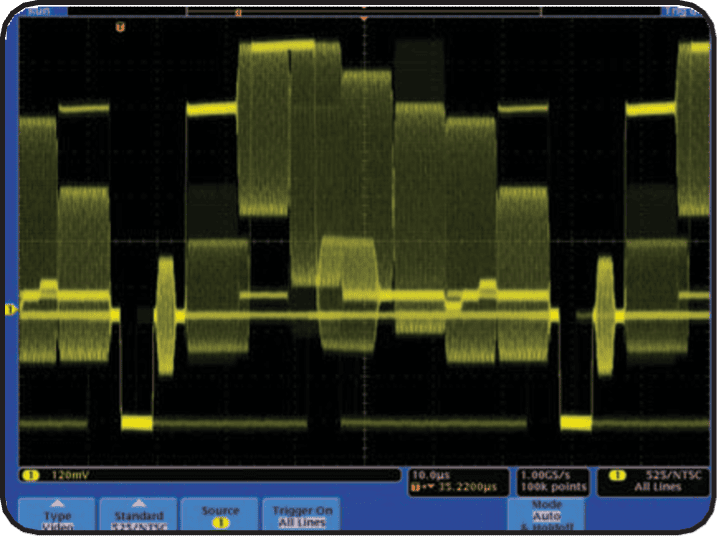

Перегляд відеосигналу NTSC. Слід зазначити можливість перегляду сигналу з різною яскравістю, завдяки якій осцилограф із цифровим люмінофором може представляти на екрані час, амплітуду та розподіл амплітуди за часом.

Функція інтегрованого представлення Tektronix Integrated View (iView™) дозволяє об'єднати на одному екрані швидкодію та точність вимірювань осцилографа Tektronix з багатоканальністю та розвиненими можливостями запуску логічних аналізаторів Tektronix, що дозволяє розробникам швидко перевіряти та налагоджувати системи.

Розробка та налагодження цифрових пристроїв

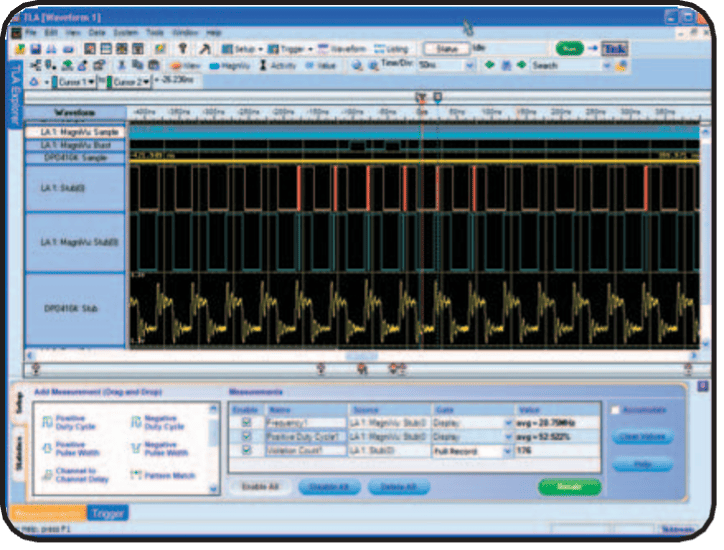

Можливість спільної роботи осцилографів серії DPO4000 з логічними аналізаторами серії Tektronix TLA5000, що з'явилася завдяки функції Tektronix' Integrated View (iView™), дозволяє розробникам цифрових пристроїв вирішувати проблеми цілісності сигналу, а також суттєво прискорити та спростити налагодження та перевірку розроблюваних систем.

Функція iView повністю поєднує високу швидкодію та точність вимірювань осцилографів Tektronix з багатоканальністю та розвиненими можливостями запуску логічних аналізаторів Tektronix. Таке об'єднання допомагає розробникам переглядати на одному екрані суміщені за часом цифрові та аналогові дані та виявляти аналогові характеристики цифрових сигналів, що викликають збої системи. Майстер iView спрощує об'єднання осцилографа з логічним аналізатором, надаючи користувачеві вказівки щодо налаштування та підключення. Калібрування приладів користувачем не потрібне. Після налаштування функція iView діє автоматично. В результаті користувач отримує об'єднаний прилад для налагодження та усунення несправностей цифрових пристроїв.

Масштаб та перегляд. Для масштабування та перегляду виділено спеціальні ручки на передній панелі. Внутрішня ручка призначена для керування коефіцієнтом масштабування, а зовнішня ручка – для переміщення вікна масштабування осцилограмою. Переміщатися по осцилограмі стає дуже легко.
Мітки. Ви хочете поставити мітку на осцилограмі, щоб потім швидко знайти потрібну ділянку? Натисніть кнопку "Встановити мітку", і на осцилограмі з'явиться "закладка". Кнопки і дозволяють переміщатися за мітками, встановленими користувачем, і знаходити встановлені мітки.
Пошук. Ви втомилися постійно крутити ручку положення по горизонталі, щоб знайти потрібну подію? Скористайтеся потужною функцією пошуку в осцилографі DPO4000, щоб знайти та позначити всі події, що відповідають заданим умовам. До умов пошуку входять фронти, тривалість імпульсу, ранг, логічні умови, час встановлення та фіксації, час наростання або спаду, а також вміст пакетів шин I2C, SPI, CAN, LIN, FlexRay та RS-232/422/485/UART
Послідовні шини. Запуск вмісту пакета, перегляд зібраних даних у вигляді шини з пакетами, декодованими в шістнадцятирозрядному або дворозрядному подання, пошук заданого вмісту пакета в зібраних даних і навіть декодування та перегляд всіх пакетів у табличному форматі, як на логічному аналізаторі. Підтримуються стандарти послідовних шин I2C, SPI, CAN, LIN, FlexRay та RS-232/422/485/UART
Чудовий екран. Осцилографи серії DPO4000 відрізняються великим екраном – 10,4 дюйма (264 мм) та високою роздільною здатністю – 1 024 x 768 пікселів (XGA).
Запам'ятовуючий пристрій великої ємності. Порти USB та CompactFlash, розташовані на передній панелі, дозволяють просто та зручно зберігати сосцилограми, видані осцилографом та налаштування осцилографа. Ще два хост-порти USB розташовані на задній панелі, призначені для підключення периферійних пристроїв, як і порт пристроїв USB для керування приладом за допомогою USBTMC.
Органи керування відображенням по вертикалі. Органи управління з ручками для кожного каналу полегшують роботу і роблять її інтуїтивно зрозумілою. Тепер не потрібно використовувати одну ручку керування для всіх чотирьох каналів.
TekVPI®. Інтерфейс пробників TekVPI дозволяє підключати активні струмові пробники до приладу. Є інтуїтивно зрозумілі органи управління на корпусі компенсатора, можливість дистанційного керування налаштуваннями пробника та вдосконалені засоби обміну інформацією між осцилографом та пробником.

Глибина лише 137 мм! При вражаючих робочих характеристиках, великому екрані та керуванні з ручками для кожного каналу осцилографи серії DPO4000 мають розмір лише 137 мм у глибину та займають мало місця на робочому столі.

Характеристики

Система вертикального відхилення

Система горизонтального відхилення

Система запуску

Основні режими синхронізації – автоматичний, нормальний та одноразовий. Зв'язок входу синхронізації – по постійному струму, придушення

ВЧ (послаблення частот >50 кГц), пригнічення НЧ (послаблення частот <50 кГц), придушення шуму (із зменшенням чутливості).

Діапазон витримки запуску від 20 нс до 8 с.

Чутливість

Внутрішня при зв'язку постійного струму – 0,4 розподілу від 0 до 50 МГц зі збільшенням до 1 розподілу при номінальній смузі пропускання.

Зовнішня (допоміжний вхід) – 200 мВ від постійного струму до 50 МГц зі збільшенням до 500 мВ на 250 МГц

Діапазон рівнів синхронізації

По всіх каналах – ±8 поділів від центру екрану.

Зовнішня (додатковий вхід) – ±8 ст.

Режими збору даних

Вибірка – збирання значень вибірок. Пікове детектування – фіксація вузьких викидів (до 200 пс) всіх швидкостях розгортки.

Усереднення – усереднюється від 2 до 512 осцилограм.

Огинаюча – огинаюча за мінімумами та максимумами відображає дані пікового детектування за кілька циклів збору даних.

Висока роздільна здатність – вузькосмугове усереднення в реальному часі дозволяє знизити випадкові шуми та підвищити роздільну здатність.

Прокручування – переміщення осцилограм по екрану справа наліво при еквівалентній швидкості розгортки менше 40 мс/діл.

Режими синхронізації

По фронту - позитивний або негативний нахил на будь-якому каналі або додатковому вході на передній панелі. Зв'язок по постійному струму, придушення ВЧ, придушення НЧ і придушенням шуму.

По тривалості імпульсу – запуск тривалості позитивного чи негативного імпульсу >, <, = чи ≠ заданого періоду часу.

По ранту - запуск по імпульсу, що перетинає перший пороговий рівень, але не перетинає другий пороговий рівень до повторного перетину першого.

Логічний – запуск по хибному чи істинному значенню логічної функції каналів протягом заданого часу.

Як тактовий сигнал можна використовувати будь-який вхід, логічна функція визначається по фронтах тактового сигналу. Функції (І, АБО, І-НЕ, АБО-НЕ) задаються для чотирьох вхідних каналів, представлених значеннями рівнів «Високий», «Низький» та «Байдуже».

Час встановлення та фіксації – запуск з порушення часу встановлення та часу фіксації між тактовим сигналом та сигналом даних, представленими на двох вхідних каналах.

Час наростання та спаду – запуск фронтом імпульсу з нахилом більше чи менше заданого. Можна вибрати позитивний нахил, негативний або обидва нахили.

Відео – запуск рядків, непарних, парних та будь-яких полів у відеосигналах стандартів NTSC, PAL та SECAM.

Розширений аналіз відеосигналів (додаткова можливість) – запуск відеосигналів стандарту 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60 24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60, та користувацькі стандарти дворівневої та трирівневої відеосинхронізації.

I2C (додаткова можливість) – запуск по сигналах Start, Repeated Start, Stop, Missing ACK, Address (7 або 10 біт), Data або Address та Data на шинах I2C із швидкодією до 3,4 Мб/с.

SPI (додаткова можливість) – запуск сигналів SS, Idle Time, MOSI, MISO або MOSI та MISO на шинах SPI швидкодією до 10,0 Мб/с (на моделі DPO4032 недоступно). CAN (додаткова можливість) – запуск по сигналах Start of Frame, Frame Type (data, remote, error, overload), Identifier (стандартний або розширений), Data, Identifier та Data, End of Frame або Missing ACK на шинах CAN швидкодією до 1 Мб/с. Додатково можна встановити умови запуску за даними ≤, <, =, >, ≥ або ≠ встановленого значення даних. Точка вибірки настроюється користувачем; налаштування за промовчанням 50%.

RS-232/422/485/UART (додаткова можливість) – запуск типів "Стартовий розряд передачі", "Стартовий розряд прийому", "Кінець пакету прд", "Кінець пакета прийому", "Дані прд" або "Дані прийому". LIN (додаткова можливість) – запуск сигналів Sync, Identifier, Data, Identifier та Data, Wakeup Frame, Sleep Frame або помилки, такі як Sync, Parity або Checksum Errors.

FlexRay (додаткова можливість) – запуск по сигналах Start of Frame, Type of Frame (Normal, Payload, Null, Sync, Startup), Identifier, Cycle Count, Complete Header Field, Data, Identifier and Data, End of Frame або помилки, такі як Header CRC, Trailer CRC, Null Frame, Sync Frame або Startup Frame Errors.

Затримка запуску часу – від 4 нс до 8 с. Затримка запуску за кількістю подій – від 1 до 9999999 подій.

Вимірювання осцилограм

Курсори – осцилограма та екран.

Автоматичні виміри – 29 вимірів; до восьми можуть одночасно відображатися на екрані. До них входять: вимірювання періоду, частоти, затримки, часу наростання, часу спаду, позитивної шпаруватості, негативної шпаруватості, тривалості позитивного імпульсу, тривалості негативного імпульсу, тривалості спалаху, фази, позитивного викиду, негативного викиду, розмаху, амплітуди, нижнього рівня, максимуму, мінімуму, середнього значення, середнього значення циклу, середньоквадратичного значення, середньоквадратичного значення циклу, число позитивних імпульсів, число негативних імпульсів, число передніх фронтів, число задніх фронтів, площі та площі циклу.

Статистика вимірів – середнє значення, мінімум, максимум, стандартне відхилення. Опорні рівні – опорні рівні для вимірювань задаються користувачем у відсотках або одиницях виміру.

Стробування – виділення місця вимірювання всередині накопиченого сигналу за допомогою екранних курсорів або курсорів осцилограми.

Розрахунок осцилограм

Арифметичні операції – складання, віднімання, множення та поділ осцилограм. Математичні функції – інтегрування, диференціювання, ШПФ.

БПФ - амплітудний спектр. Налаштування вертикального масштабу БПФ лінійний середньоквадратичний або дБВ середньоквадратичний; вікно БПФ - прямокутне, вікно Хеммінга, вікно Хеннінга, вікно Блекмена-Харріса.

Додаткові математичні операції – завдання складних математичних виразів, що включають осцилограми, математичні функції, скаляри, до двох змінних, які настроюються користувачем, а також результати параметричних вимірювань, наприклад (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

Програмне забезпечення

NI LabVIEW SignalExpress™ Tektronix Edition LE – інтерактивне програмне середовище вимірювань, оптимізоване для осцилографів серії DPO4000; дозволяє миттєво захоплювати, генерувати, аналізувати, порівнювати, імпортувати та зберігати дані вимірювань та сигнали за допомогою інтуїтивно зрозумілого і не вимагає програмування інтерфейсу, заснованого на операції перетягування. Стандартна версія серії DPO4000 забезпечує підтримку збору даних, керування, перегляду та експорту сигналів у реальному часі. Повна версія (SIGEXPTE) додає додаткові можливості: додаткову обробку сигналів, розширений аналіз, змішаний сигнал, розгортку, перевірку меж та покрокові можливості, що задаються користувачем, і доступна протягом 30-денного пробного періоду для кожного інструменту. Щоб постійно користуватися можливостями професійної версії, замовте SIGEXPTE.

OpenChoice® Desktop – дозволяє швидко та просто здійснювати зв'язок між ПJ, що працює під керуванням Windows, та осцилографом серії DPO4000 через шину USB або LAN. Підтримує передачу та збереження налаштувань, осцилограм, вимірювань та зображень екрана.

Драйвер IVI – надає стандартний інтерфейс програмування приладу для найпоширеніших додатків, таких як LabVIEW, LabWindows/CVI, Microsoft .NET та MATLAB.

Характеристики екрану

Тип екрану – 10,4 дюйми (264 мм), рідкокристалічний кольоровий TFT-екран. Роздільна здатність екрана – 1 024 пікселів по горизонталі x 768 пікселів по вертикалі (XGA). Види осцилограм – вектори, крапки, змінне післясвічення, нескінченне післясвічення.

Масштабні сітки – повна, сітка, перехрестя, кадр, IRE та «мВ».

Формат – YT та одночасно XY/YT. Швидкість захоплення сигналів – до 50 000 осцилограм на секунду.

Порти введення-виводу

Плата CompactFlash – доступ до передньої панелі (Тип 1).

Порт USB 2.0 повної швидкодії – підтримує знімні пристрої USB і принтери. Два порти розміщені на задній панелі, один – на передній.

Порт USB 2.0 високої швидкодії - роз'єм на задній панелі дозволяє керувати осцилографом через інтерфейс USBTMC або GPIB з TEK-USB-488. Порт ЛОМ – роз'єм RJ-45, підтримує стандарт 10/100Base-T.

Відеороз'єм XGA – розетка роз'єму DB-15, підключення зовнішнього монітора або проектора для відображення екрана осцилографа.

ПРОДОВЖЕННЯ СЛІДУЄ…
