Новинки продукції від OWON

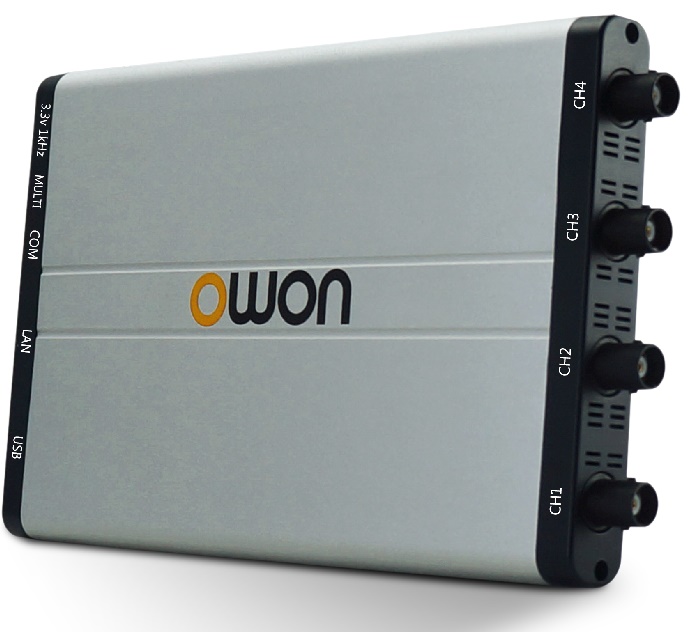

Осцилографи серії VDS

+ До 100MHz смуга пропускання при 1GS/s частоті вибірки у реальному часі
+ 2/4 каналів
+ Max 10M довжина запису
+ Дружній інтерфейс користувача: БПФ, або XY, перегляд форми сигналів з 2-х ракурсів, що відображаються на одному екрані
+ Опції різних режимів тригера:
Краєм, відео, нахил, імпульс, довільний
+ ізоляція USB – менша інтерференція від сигналу, більший захист ПК;
+ Живлення по шині USB та дистанційне керування по LAN (опція)
+ Ультратонка конструкція корпусу, висока портативність

＋Робочі характеристики

Модель		VDS1022I		VDS1022		VDS2062	VDS2064		VDS3102	VDS3104
Смуга пропуску		25MHZ				60MHZ			100MHZ
Канали		2+1 (multi)					4+1 (multi)		2+1 (multi)	4+1 (multi)
Частота вибірки		100MSa/s				1GSa/s
Горизонтальна шкала (s/div)		5ns/div～100s/div, step by 1～2～5							2ns/div～100s/div, step by 1～2～5
Час наростання		≤14 ns				≤5.8 ns			≤3.5 ns
Довжина запису		5K				10M	5M		10M		5M
Роз'єми на вході		DC, AC, GND
Опір на вході		1MΩ±2%, паралельно з 10pF±5pF
Ізолювання каналів		50Hz: 100: 1, 10MHz: 40: 1
Max напруга на вході		400V (PK - PK) (DC+AC, PK-PK)		40V (PK-PK) (DC+AC, PK-PK)
DC Точність посилення		±3%
DC Точність		У середньому ≥16: ±(3% reading + 0.05div) for ΔT
Коефіцієнт згасання на пробнику		1X, 10X, 100X, 1000X
LF зворотний зв'язок (AC, -3dB)		≥5Hz (на вході, AC coupling, -3dB)
Частота вибірки / Точність реле часу		150ps
Інтерполяція		sin(x) / x
Інтервальна точність (ΔT) (на всій смузі пропускання)		Одноразова: ± (1 interval time + 100ppm × reading + 0.6ns), Усереднена >16: ±(1 interval time + 100ppm × reading + 0.4ns)
Роздільна здатність по вертикалі (A/D)		8 bits (2 канали одночасно)
Чутливість по вертикалі		5mV/div～5V/div
Тип тригера		По краю, Імпульс, Відео, Нахил, Довільний
Режим тригера		Автоматичний, Стандартний, Одноразовий
Рівень тригера		±5 поділів від центру екрану
Режим захоплення		Шаблон, Визначення пікового значення, Середній
Лінійна / Польова Частота (відео)		NTSC, PAL, та SECAM standard
Курсорні виміри		ΔV, і ΔT між курсорами
Автоматичні виміри		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , + Width, - Width, + Duty, - Duty
Мат. Розрахунки форми сигналу		＋, −, ×, ÷, invert, FFT
Фігура Лісаж	Смуга пропуску	На всій смузі пропускання
	Зрушення по фазі	±3 градуси
Комунікаційний інтерфейс		USB 2.0 (ізольований)	USB 2.0		USB 2.0, LAN (опція)
Багатофункціональний інтерфейс	Тип сигналу	Синхронізовані вхід/вихід, Пройшов/не пройшов, вхід від зовнішнього тригера
	Стандарт рівня	TTL
Джерело живлення		5.0V/1A
споживана потужність		≤2.5W			≤6.5W
Розміри (W × H × D)		170 × 120 × 18 (mm)			190 × 120 × 18 (mm)
Вага приладу		0.26 кг						0.3 кг

＋Області застосування

• Розробка та налагодження цифрових пристроїв • Тестування функціональності ланцюгів • Освіта та навчання

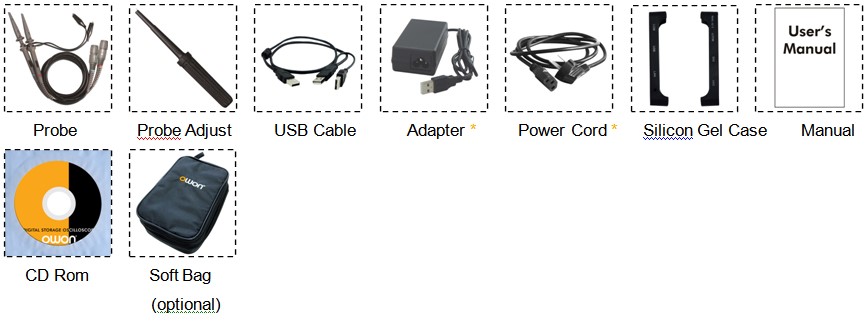

＋Аксесуари

* Адаптер і шнур живлення присутні тільки для моделей з роз'ємом LAN
