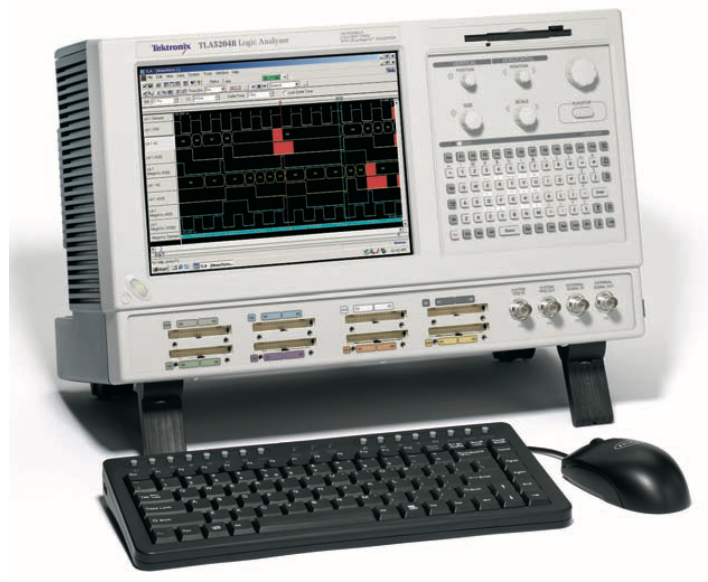

ЛОГІЧНІ АНАЛІЗАТОРИ СЕРІЇ TLA5000B - TLA5201B, TLA5202B, TLA5203B, TLA5204B (ЧАСТИНА 1)

Логічні аналізатори серії TLA5000B поєднують можливість налагодження цифрових пристроїв із зручністю використання та доступністю за ціною

Недорогі логічні аналізатори серії TLA5000В здійснюють високошвидкісний збір даних, з високою тимчасовою роздільною здатністю, тривалий запис та розширену систему запуску доступними будь-якому конструктору цифрових систем, якому необхідно ідентифікувати помилку ініціалізації, проаналізувати системні збої та причини нестійкої роботи. Логічні аналізатори серії TLA5000В ідеально підходять для аналізу однопроцесорних пристроїв та шинних інтерфейсів; їх можуть використовувати як новачки, і досвідчені дослідники. Інтуїтивно-зрозумілий інтерфейс користувача, знайомий робочий стіл Windows і функції аналізу та мережевої роботи OpenChoice дозволяють легко підключати логічні аналізатори серії TLA5000В через мережу до інших приладів.

Тимчасова роздільна здатність 500 пс і довжина запису 128 МБ з одночасною тимчасовою роздільною здатністю 125 пс, що забезпечується технологією MagniVu", при кожному зборі даних означають, що можна надійно вимірювати часові співвідношення значно швидших цифрових сигналів. За допомогою технології високої тимчасової роздільної здатності MagniVu неполадок, таких як помилки цифрової логіки, глітчі, порушення часу встановлення, утримання та перехресні перешкоди. та аналогових сигналів. За допомогою синхронізованого за часом відображення аналогових та цифрових сигналів Mew можна прямо на екрані логічного аналізатора спостерігати, як аномалії аналогового сигналу впливають на цифрові сигнали.

Можливості та переваги

Збір даних у довгу пам'ять до 32 Мб з тимчасовою роздільною здатністю 500 пс (2 ГГц) для захоплення подій, що нерегулярно виникають.
Технологія MagniVu" дозволяє здійснювати одночасний збір даних та реєстрацію станів даних з тимчасовим дозволом 125 пс для швидкого пошуку важко вловимих збоїв у системі без підключення додаткових приладів.
Захоплення та відображення глітчів із зазначенням каналу та порушень часу встановлення та утримання для виявлення та відображення важковловимих збоїв у системі.
Збір даних про стан із тактовою частотою до 235 МГц дозволяє виконувати аналіз високошвидкісних синхронних цифрових схем.
За допомогою синхронізованого за часом аналого-цифрового відображення сигналів iView можна чітко поспостерігати вплив аномалій аналогового сигналу на цифрові сигнали.
Автоматичні вимірювання дозволяють швидше здійснювати встановлення параметрів та аналіз для вирішення таких поширених завдань у категорії Drug-and-Drop (вибір та застосування), як: вимірювання тимчасових характеристик, підрахування, визначення мінімальних/максимальних значень та джиттер.

Області застосування

Налагодження, проектування та верифікація цифрових пристроїв
Моніторинг та вимірювання характеристик цифрових пристроїв
Інтеграція вбудованого ПЗ та пристрою, налагодження та вертифікація
Налагодження однопроцесорних пристроїв та шинних інтерфейсів
Широкий вибір підтримок для роботи з FPGA

Характеристики

Загальні характеристики

Кількість каналів - (Всі канали, включаючи канали синхронізації.)

TCA 5201 В: 34 канали (2 канали синхронізації).

TLA5202B: 68 каналів (4 канали синхронізації).

TLA5203B: 102 канали (4 канали синхронізації, 2 канали описників синҮроімпульсів).

TLA5204B: 136 каналів (4 канали синхронізації, 4 канали описувачів синхроімпульсів).

Мітка часу - 51 розряд, з роздільною здатністю 125 пс (тривалість 3,25 дня).

Режими синхронізації та збору даних - Внутрішній, внутрішній 2Х, внутрішній 4Х, зовнішній, зовнішній 2Х, синхронне джерело. 125 пс (8 ГГц), технологія MagniVu", високошвидкісна синхронізація доступна одночасно у всіх режимах.

Характеристики вхідного сигналу (з пробником P64xx)

Ємне навантаження - <0,7 пФ - типове значення для каналів даних та синхронізації (P6419). 1,4 пФ – типове значення для каналів даних; 2 пФ – типове значення для каналів синхронізації (P6418). 2 пФ - типове значення для каналів даних та синхронізації (P6417, P6434).

Діапазон вибору порогової напруги - від -2,0 до +4,5 з кроком 5 мВ. Попередні налаштування порогу включають TTL (1,5 B), CMOS (1,65 B), ECL (-1,3 B), PECL (3,7 B), LVPECL (2,0 B), LVCMOS 1,5 B (0,75 B), LVCMOS 1,8 B (0,9 B), LVCMOS 2,5 B (1,25 B), LVCMOS 3,3 B (1,65 B), LVDS (0 В) та налаштування , що задаються користувачем.

Розбиття каналів при виборі порогової напруги - Окремий вибір для кожного каналу синхронізації або каналу описувача синхроімпульсів і один на групу з 16 каналів даних.

Похибка порога (включаючи пробник) – ±(100 мВ).

Діапазон вхідної напруги - При експлуатації: від -2,5 до 5,0 В. Неруйнівне: ±15 В.

Мінімальний розмах вхідного сигналу – ±250 мВ (P6417, P6418, P6419). ±300 мВ (P6434).

Мінімальна швидкість наростання вхідного сигналу – зазвичай 200 мВ/нс.

Характеристики режиму збору даних про стан

Максимальна частота синхронізації стану – 235 МГц.

Максимальна частота збору даних про стан – 470 Мб/с.

Довжина запису про стан із тимчасовими мітками (половина/повний канали) - 4/2 Мб, 16/8 Мб, 64/32 Мб.

Діапазон вибору часу встановлення та утримання - Діапазон 16 нс, який може зміщуватися у напрямку до області встановлення на 0 нс [+8, -8] нс, 4 нс [+12, -4] нс або 8 нс [+16, 0] нс. Вікно часу встановлення та утримання - Всі канали: зазвичай 1,5 нс.

Мінімальна тривалість імпульсу синхронізації – 1,5 нс (P6434). 1,25 нс (P6417, P6418, P6419).

Вибір каналу демультиплексора - Канали можна демультиплексувати до інших каналів через інтерфейс користувача з розбиттям по 8 каналів.

Характеристики вибірки за часом

Тимчасовий дозвіл MagniVu – 125 пс (8 ГГц).

Частота запам'ятовування, що настроюється - 250 пс, 500 пс, 1 пс і 2 пс.

Довжина тимчасового запису MagniVu - 16 КБ на канал, з положенням запуску, що настроюється.

Тимчасовий дозвіл (чверть/половина/повний канали) –

Довжина тимчасового запису (чверть/половина/повний канали з мітками часу та проміжним збереженням (або без збереження) - 8/4/2 Мб, 32/16/8 Мб,128/64/32 Мб на канал.

Довжина тимчасового запису з увімкненим збереженням глітчої - половина довжини основного запису за замовчуванням. Розузгодження каналів – 1 нс (зазвичай 900 пс).

Мінімальна тривалість розпізнавання імпульсу/викиду (один канал) - 1 нс (P6417, P6418, P6419) 1,25 нс (P6434). Мінімальний час виявлення порушення встановлення/утримання – 250 пс. Мінімальна розпізнавана мультиканальна подія запуску - Період вибірки + неузгодженість каналів.

Параметри запуску

Кількість незалежних станів запуску – 16.

Максимальна кількість операторів If/Then для одного стану – 16.

Максимальна кількість подій на оператор If/Then – 8.

Максимальна кількість дій на оператор If/Then – 8.

Максимальна кількість подій, що запускаються -18 (2 лічильника/таймера плюс будь-які інші 16 ресурсів).

Кількість розпізнавачів слів – 16.

Кількість розпізнавачів переходів - 16. Кількість розпізнавачів діапазонів - 4. Кількість лічильників/таймерів - 2. Види подій запуску - Слово, група, канал, перехід, діапазон, будь-яка подія, значення лічильника, значення таймера, сигнал, глітч, порушення часу встановлення/ утримання, миттєвий знімок.

Види дій при запуску - Основний запуск, запуск режиму MagnīVu, збереження, незбереження, початок збереження, припинення збереження, збільшення значення лічильника, зменшення лічильника, скидання лічильника, запуск таймера, зупинка таймера, скидання таймера, миттєвий знімок поточної вибірки, перехідний стан, сигнал установки/скидання, невиконання жодних дій.

Частота послідовності імпульсів запуску – від 0 до 500 МГц (2 нс).

Діапазон значень лічильника/таймера - 51 розрядів кожен (50 днів при 2 нс).

Частота лічильника – від 0 до 500 МГц (2 нс).

Частота синхронізації таймера – від 0 до 500 МГц (2 нс).

Затримка лічильника/таймера – 2 нс.

Розпізнавачі діапазонів - Подвійне обмеження (може мати ширину будь-якої групи, що має групуватися відповідно до зазначеного порядку важливості).

Розпізнавачі порушення часу встановлення та утримання Діапазон часу встановлення – від 8 нс (до початку синхронізації) до 7,5 нс (після закінчення синхронізації) з кроком по 125 пс.

Розпізнавач порушення часу встановлення та утримання Діапазон часу встановлення – від 7,5 нс (до початку синхронізації) до 8 нс (після закінчення синхронізації) з кроком по 125 пс. Положення точки запуску – будь-яка вибірка даних.

Положення точки запуску режиму MagniVu

Положення MagniVu можна встановити в діапазоні від 0 до 60% із центром біля точки запуску MagniVu.

Управління запам'ятовуванням (класифікація даних) - Загальне (умовне), станом (запуск/припинення), блокування, за дією або переходом під час запуску. Доступний вибір примусового наповнення.

Можливості технології iView (Integrated View)

Можливості технології iView дозволяють інтегрувати та автоматично здійснювати тимчасову кореляцію даних логічного аналізатора та осцилографа для того, щоб Ви могли переносити аналогове відображення сигналу з осцилографа на дисплей логічного аналізатора за допомогою одного натискання миші. Відкориговане за часом відображення аналогових і цифрових сигналів на одному дисплеї дозволяє точно вказати джерело гличів (коротких імпульсів) та інших проблем миттєво.

Кількість осцилографів TDS, які можна одночасно приєднати до системи TLA-1.

Підтримувані зовнішні осцилографи - Для отримання повного списку підтримуваних осцилографів TDS відвідайте веб-сторінку http://www.tektronix.com/iview.

Під'єднання TLA - USB, Trigger In, Trigger Out, Clock Out. Під'єднання TDS – GPIB, Trigger In, Trigger Out, Clock In (коли доступно). Налаштування - Майстер iView зовнішнього осцилографа автоматизує процес налаштування. Кореляція даних Після завершення збору даних осцилографа TDS дані автоматично пересилаються в TLA і відображаються синхронно з даними TLA. Компенсація - Компенсація та синхронізація даних від TDS та TLA здійснюється автоматично, якщо використовується кабель Miew зовнішнього осцилографа. Довжина кабелю iView для зовнішнього осцилографа – 2 м.

Характеристики ПК

Операційна система – Microsoft Windows XP Professional з пакетом Multi-Lingual User Interface (MUI).

Процесор – Intel Celeron 2,0 ГГц.

Набір мікросхем – Intel 865G.

Модуль пам'яті DRAM – 512 МБ SDRAM.

Звукова плата - 16-розрядні порти введення-виводу та мікрофонний вхід.

Жорсткий диск –> 80 ГБ.

Оптичний диск – внутрішній дисковод 24/10/24 CD-RW.

Дисковод гнучких дисків – вбудований, для дисків 3,5”, 1,44 МБ.

Елементи управління

Дисплей на передній панелі - Розмір по діагоналі: 10,4" (26,4 см). Тип: РК-дисплей з активною кольоровою TFT-матрицею та підсвічуванням екрана. Роздільна здатність: 1024х768. Кольори: 256 тисяч.

Можливість одночасного відображення - Дисплей на передній панелі та додатковий дисплей можуть працювати одночасно, використовуючи однакову роздільну здатність. Додатковий зовнішній дисплей може працювати одночасно, використовуючи власну роздільну здатність. Елементи керування передньої панелі - Спеціальні функціональні регулятори для керування приладом та міні-клавіатура з розкладкою QWERTY.

Зовнішні інтерфейси для периферійного обладнання

Тип порту для зовнішнього дисплея - Два гніздові роз'єми DB15 SVGA.

Роздільна здатність зовнішнього дисплея - До 1600х1200 з прогресивною розгорткою при 16,8 мільйонів кольорів.

Тип порту для ЛОМ - роз'єм 10/100Base-T, RJ-45.

Тип порту для зовнішньої клавіатури – роз'єм PS2 mini-DIN.

Тип порту для зовнішньої миші – роз'єм PS2 mini-DIN.

Тип порту паралельного інтерфейсу - гніздовий роз'єм DB25.

Режими паралельного інтерфейсу – Режим Centronics, EPP (зовнішній паралельний порт), ECP (високошвидкісний режим Microsoft).

Тип порту послідовного інтерфейсу - штирковий роз'єм DB9.

Тип порту для аудіовиходу - стереофонічний міні-роз'єм.

Тип порту для мікрофонного входу - міні-роз'єм.

Порт USB - чотири роз'єми USB 2.0.
