KEYSIGHT НЕ ЗУПИНЯЄТЬСЯ НА РОЗРОБКАХ НОВІТНІХ ОСЦИЛОГРАФІВ

Компанія Keysight представляє портативний 14-бітовий АЦП осцилограф для загальних застосувань

14-бітний осцилограф поєднує в собі архітектурні вдосконалення та програмну підтримку для більш високої роздільної здатності, обробки в реальному часі та покращеного аналізу сигналів.

Нещодавно компанія Keysight Technologies представила серію InfiniiVision HD3 - 14-бітний осцилограф на базі АЦП, розроблений для забезпечення неперевершеної точності додатків загального призначення.

У міру того, як пристрої стають все більш складними, повинні розвиватися інструменти, що вимірюють їх продуктивність. Від розвитку мереж 5G і 6G до появи електромобілів (EV) та вдосконалених систем допомоги водієві (ADAS) — кожен сектор вимагає більш точного обладнання з більш високою роздільною здатністю, здатного обробляти складні шаблони сигналів, більш високу пропускну здатність та більш високу швидкість передачі даних.

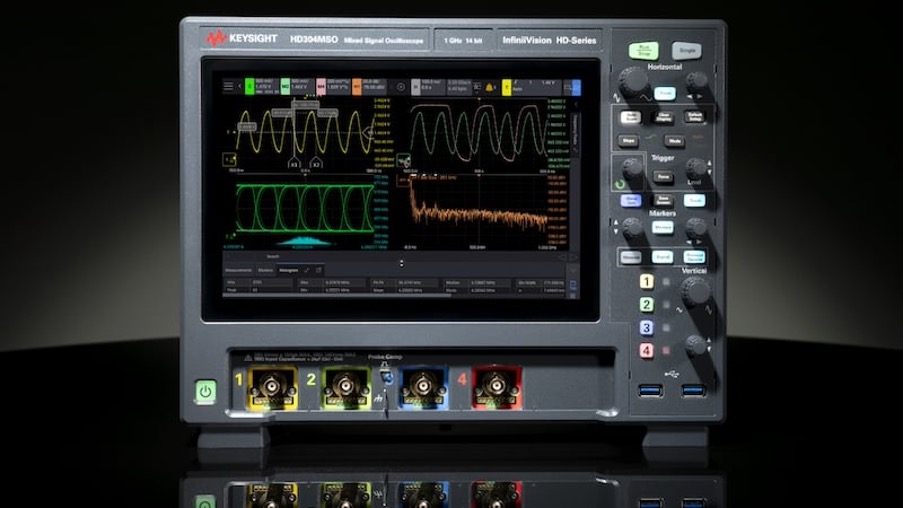

Рисунок 1 - Осцилограф серії InfiniiVision HD3.

Компанія Keysight створила осцилографи серії InfiniiVision HD3, які відповідають вимогам цих галузей у портативному форм-факторі.

Серія InfiniiVision HD3

Нові осцилографи (пов'язані з технічним описом) оснащені 14-бітним аналого-цифровим перетворювачем (АЦП) з в чотири рази вищим вертикальним роздільною здатністю, ніж у традиційних 8-бітових АЦП. Така роздільна здатність забезпечує детальне захоплення сигналу в діапазоні смуги пропускання від 200 МГц до 1 ГГц, включаючи вбудовані фільтри, які забезпечують роздільну здатність до 16 біт в режимі високої чіткості. Крім того, система може похвалитися рівнем шуму 50 мкВrms та здатністю аналізувати сигнали в масштабах до 500 мкВ/діл.

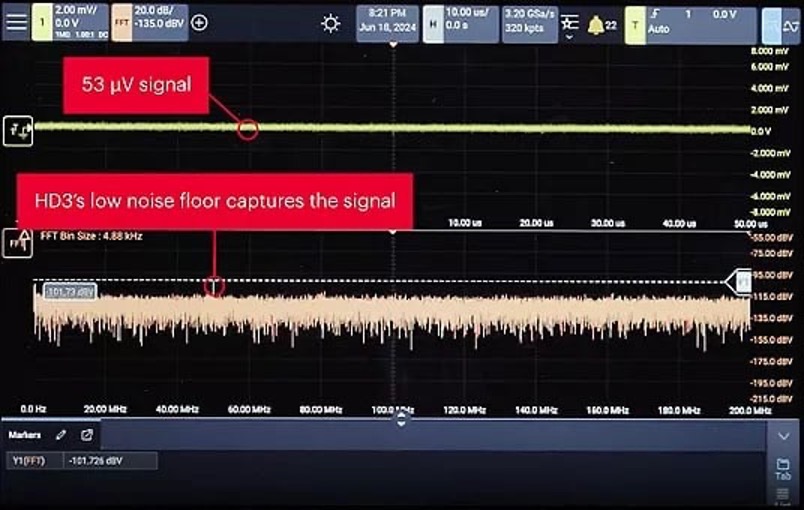

Рисунок 2 - Низький рівень шуму серії HD3.

Осцилографи зазвичай відчувають різке падіння швидкості оновлення форми сигналу, пам'яті та частоти дискретизації, коли ЦП одночасно обробляє інтерполяції, побудова логічних каналів, декодування послідовної шини та інші виміри. Компанія Keysight прагнула запобігти уповільненню швидкості відгуку осцилографа цими вузькими місцями ЦП за допомогою своєї спеціалізованої фірмової інтегральної схеми (ASIC) MegaZoom 5. Цей пристрій може виконувати обробку в реальному часі для таких ключових функцій, як швидкість оновлення форми сигналу (до 1,3 млн сигналів в секунду), послідовне декодування та тестування меж маски на апаратному рівні. MegaZoom також може виводити аналогові та цифрові дані безпосередньо на дисплей, посилювати роботу графічного інтерфейсу та включати додаткові інструменти, такі як генератор сигналів довільної форми. Нова серія знижує свою залежність від ЦП, виконуючи ці функції на апаратному рівні, а чи не лише на рівні програмного забезпечення. Спеціальна архітектура осцилографа у поєднанні з мікросхемами пам'яті, виділеними для кожного каналу (100 Мвиб. на канал), гарантує, що навіть за максимальної частоти дискретизації 3,2 Гвиб./с осцилограф зможе підтримувати повну продуктивність без чергування даних між каналами.

Простота програмного забезпечення та інтерфейсу

Серія HD3 також включає різні програмні програми, включаючи Fault Hunter, який автоматично визначає збої сигналу і аномалії протягом тривалих періодів тестування. Fault Hunter може миттєво порівнювати характеристики сигналу з певними користувачем критеріями виявлення помилок для перевірки. Тривалість тесту може охоплювати період від декількох хвилин до двох днів, що дозволяє легко налаштувати пристрій, що тестується на вихідних, щоб повернутися до повного звіту про випробування на основі мільярдів тестів.

Всі моделі оснащені аналізом частотної характеристики, сегментованою пам'яттю, MSO, тестуванням по масці, гістограмами, БПФ та багатьом іншим. Серія також включає універсальні опції запуску та декодування, такі як апаратно-прискорений запуск зони та підтримка послідовних протоколів, таких як I2C, SPI та CAN.

Користувачі можуть налаштовувати осцилограф відповідно до точних вимог до тестування за допомогою більшої кількості меню, включаючи відображення сітки, панель вибраного та автоматичні дії. З негайними оновленнями ліцензії користувачі можуть автоматично отримувати доступ до збільшеної пропускної спроможності та пам'яті без повернення осцилографа на завод.

Галузі, що просувають передові технології T&M

Досягнення кількох ключових галузях вимагають більшої точності, пропускну здатність і цілісності сигналу. У телекомунікаціях технології 5G та 6G вимагають осцилографів для захоплення високочастотних сигналів із мінімальним шумом. Бездротові стандарти наступного покоління вимагають осцилографів з високою пропускною здатністю для тестування складних схем модуляції та багатогігагерцевих сигналів для більш високої швидкості передачі даних. Крім того, ці пристрої повинні забезпечувати точну синхронізацію та аналіз джиттера, щоб гарантувати надійну передачу даних мережами зв'язку.

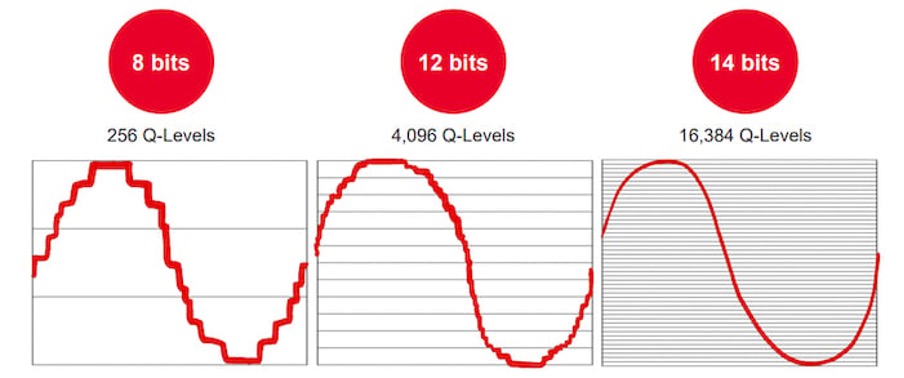

Рисунок 3 - Форми сигналів осцилографа з різною роздільною здатністю.

У автомобільній промисловості силові агрегати електромобілів та технології ADAS покладаються на високошвидкісну передачу даних, силову електроніку та злиття датчиків — усе це потребує осцилографів із розширеними можливостями вимірювання. Тим часом, тестування високовольтних систем, систем керування акумуляторними батареями (BMS) та високочастотних інверторів потребує осцилографів із ширшими діапазонами напруги, глибшою пам'яттю та аналізом у реальному часі для забезпечення безпеки та надійності.

Виробникам напівпровідників також потрібні складніші осцилографи, щоб йти в ногу з меншими розмірами транзисторів і вищими тактовими частотами. Сучасні інтегральні схеми (ІВ) працюють на все більш високих частотах, вимагаючи смуги пропускання осцилографа та роздільної здатності, які можуть захоплювати переходи сигналу в наносекундному масштабі для налагодження та перевірки конструкцій ІВ.

Осцилографи, такі як серія InfiniiVision HD3, реагують на це зрушення, пропонуючи більш високу роздільну здатність, обробку в реальному часі та розширені можливості аналізу сигналів.
