АНАЛІЗАТОРИ СПЕКТРУ РЕАЛЬНОГО ЧАСУ RSA3300B (ЧАСТИНА 2)

Додаткові вимірювальні функції, стандартний та автономний аналіз

Опис – Вимірювання та відображення

Аналіз цифрової модуляції загального призначення (опція 21), формати модуляції: (опція 21): BPSK, QPSK, π/4 DQPSK, OQPSK, SOQPSK, 8PSK, D8PSK, 16/32/64/128/256-QAM, GMSK , C4FM, 2ASK, 2FSK, 4FSK, 8FSK, 16FSK, CPM (згідно з MIL STD 188-181C). Підтримка стандартів: Bluetooth, TETRA, P25, 802.15.4 - EVM (пор.кв., пікова, залежність від часу), помилка амплітуди (пор.кв., пікова, залежність від часу), помилка фази (пор.кв., пікова, залежність від часу), вихідне зсув, помилка частоти, розбаланс посилення, квадратурна помилка, Ро, сигнальне сузір'я, таблиця символів, PDF: залежність ймовірності появи від рівня потужності АМ-АМ, АМ-ФМ, стиск на 1 дБ, пік- фактор

Аналіз спотворень звуку (опція 10) – С/Ш, відношення сигналу до шуму та спотворень, гармонічні спотворення, негармонічні спотворення, частота звуку, рівень звуку, модуляція АМ, девіація ЧС, спектр, спектрограма, відношення фону та шуму, гармонічні складові, негармонічні складники

Аналіз RFID (опція 21) ISO/IEC 18000 Частина 4 Режим 1.ISO/IEC 18000 Частина 6 Тип A, B, C.ISO/IEC 18092.ISO/IEC 14443 Частина 2 Тип A, B.EPC Глобальна генерація 1 Клас 0 , Клас 1. ISO/IEC 18000-7ISO/IEC 15693 – Макс. ефективна випромінювана потужність, паразитні складові, час включення, вимкнення та встановлення, ширина РЧ, що огинає при включенні та виключенні та період, сигнальне сузір'я, глибина модуляції, індекс модуляції, символьна швидкість, бітова швидкість, дані Tari -0, дані Tari -1, глазкова діаграма, таблиця символів, смуга частот, що займається, випромінювана смуга частот

Аналіз джерел сигналу (входить до опції 21) - Інтегрований фазовий шум, випадковий джиттер, періодичний джиттер, час установки, паразитні складові, залежність фазового шуму від часу в реальному часі (Noise-o-gram)

GSM/EDGE (опція 24) – Точність модуляції, середня потужність, залежність потужності від часу, спектр, породжений модуляцією, спектр, породжений комутацією

Прямий/зворотний канал CDMA2000-1X (опція 25) – Потужність у каналі, коефіцієнт захисту сусіднього каналу, маска спектру, що випромінюється, комплементарна інтегральна функція розподілу, точність модуляції, потужність в кодовій області

Прямий/зворотний канал 1XEV-DO (опція 26) – Потужність у каналі, коефіцієнт захисту сусіднього каналу, маска спектру, що випромінюється, комплементарна інтегральна функція розподілу, точність модуляції, потужність в кодовій області

TD-SCDMA (опція 28) – Потужність у каналі, коефіцієнт захисту сусіднього каналу, комплементарна інтегральна функція розподілу, точність модуляції, потужність у кодовій області

3GPP Редакція 5 HSDPA (опція 30) - Потужність у каналі, коефіцієнт захисту сусіднього каналу, маска спектру, що випромінюється, комплементарна інтегральна функція розподілу, точність модуляції, потужність в кодовій області, аналіз PRACH, ACK/NACK

3GPP Редакція 6 HSDPA (опція 40) – Потужність у каналі, коефіцієнт захисту сусіднього каналу, маска випромінюваного спектру, комплементарна інтегральна функція розподілу, точність модуляції, потужність у кодовій області, фазові стрибки, аналіз E-RGCH, E-HICH, E-AGCH

ПО аналізу RSALTE – Маска спектру, сигнальне сузір'я, рівномірність спектру та рівномірність дельта спектру, помилка фази, помилка частоти, комплементарна інтегральна функція розподілу, залежність EVM від несучої, залежність EVM від часу, потужність, похибка тимчасових характеристик символів, фазовий шум і /Q

Програма аналізу RSA-IQWiMax – Маска спектру, рівномірність спектру, сигнальне сузір'я, помилка фази пілот сигналу, помилка частоти, залежність EVM від несучої, залежність EVM від часу

Автономний аналіз – Вимірювання та відображення

RSAVu – Усі вимірювання параметрів збережених сигналів можна виконувати за допомогою програмного забезпечення автономного аналізу (за винятком TD-SCDMA, опція 28 та зовнішнє ПЗ RSA-IQWiMax для WiMax)

Роздільна здатність за частотою – (режим аналізу спектра)

Діапазон роздільної здатності – від 1 до 10 МГц (автоматична прив'язка або вибір користувача (довільний)). Характеристика фільтра роздільної здатності – від 1 Гц до 10 МГц – приблизно гауссівська, коефіцієнт форми <5:1 (60:3 дБ) типово. Можливий вибір форми Найквіста, кореневої форми Найквіста та прямокутної форми. Похибка встановлення роздільної здатності – в межах 6 % (стосовно смуги за рівнем –3 дБ); ±0,1 % (стосовно смуги шуму). Залежність мінімальної роздільної здатності спектрального аналізу від лінії огляду – Розширене дозвіл включено.

Роздільна здатність за частотою (режим RTSA та аналіз FFT в режимі спектру)

Діапазон смуги шуму, режим RTSA – від 0,250 545 Гц до 100,218 кГц.

Параметри FFT, режим спектру – кількість вибірок на кадр – від 64 до 8192 (65536 вибірок на кадр, розширена роздільна здатність). Типи вікон - прямокутне, Парзена, Велша, фрагмент синусоїди, Хеннінга, синус у кубі, синус в 4-му ступені, Хеммінга, Блекмана, Розенфельда, Блекмана-Харіса 3А, Блекмана-Хариса 3B, Блекмана-Харіса 4A, Блекмана- , горизонтальне.

Технологія обробки спектру DPX

Швидкість обробки спектру – 48000 спектрів/с незалежно від смуги огляду.

Число кривих – 2.

Тип кривої – растрове зображення з градаціями кольору, + пік, – пік, середнє.

Функції обробки кривої – утримання позитивного піку, утримання негативного піку, нормалізація.

Мінімальна тривалість сигналу для 100% ймовірності перехоплення – 41 мкс. Діапазон лінії огляду – від 100 Гц до 15 МГц.

Похибка смуги дозволу – 7%.

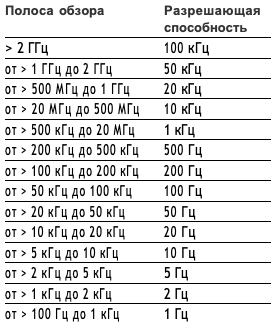

Залежність діапазону роздільної здатності від лінії огляду (DPX)

Стабільність

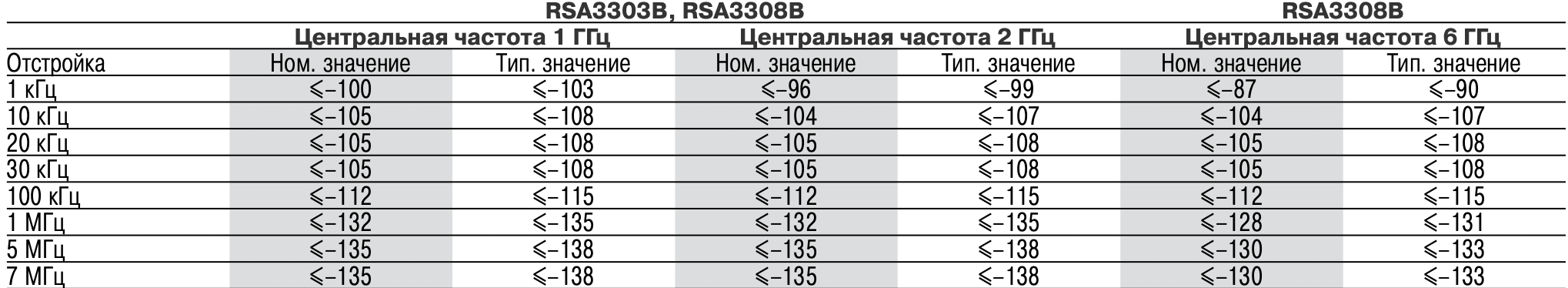

Залишкова ЧС - <2 Гц, типово, фазовий шум у бічних смугах, dBc/Гц для зазначеної центральної частоти.

Амплітуда (технічні характеристики, включаючи помилку неузгодженості)

Діапазон виміру – від середнього рівня власних шумів до максимально безпечного вхідного рівня.

Діапазон перебудови вхідного атенюатора – Вхід РЧ/модулюючого сигналу: від 0 дБ до 50 дБ з кроком 2 дБ на частотах <3,5 ГГц; із кроком 10 дБ на частотах ≥3,5 ГГц. Вхід IQ (опція 03): від 0 до 30 дБ, з кроком 10 дБ.

Максимальний безпечний вхідний рівень – Середній безперервний (РЧ діапазон, РЧ ослаблення ≥10 дБ): +30 дБм Макс. постійна напруга: РЧ діапазон, ±0,2, діапазон модулюючого сигналу, ±5 В, вхід IQ, опція 03, ±5 В.

Максимальний вхідний рівень – середній безперервний (РЧ ослаблення: Авто) - +30 дБм.

Логарифмічна шкала – від 10 мкдБ/діл до 10 дБ/діл.

Число поділок дисплея – 10.

Одиниці виміру – дБм, дБмкВ, В, Вт, Гц для частоти та градуси для фази.

Роздільна здатність показань маркера в децибелах - 0,01 дБ.

Роздільна здатність показань маркера у вольтах – 0,01 мкВ.

Діапазон встановлення опорного рівня - РЧ: 20 МГц ≤ f <3,5 ГГц, від -51 дБм до +30 дБм, з кроком 1 дБ; f≥3,5 ГГц, від – 50 дБм до +30 дБм з кроком 1 дБ. Модулюючий сигнал: -30 дБм до +20 дБм, з кроком 5 дБ.

Входи IQ (опція 03) - від -10 дБм до +20 дБм, з кроком 10 дБ.

Лінійність рівня в діапазоні, що відображається – ±0,2 дБ (ном.), ±0,12 типово.

Абсолютна похибка амплітуди в калібрувальній точці – РЧ: (50 МГц, сигнал –10 дБм, ослаблення 0 дБ, від 20 до 30 °C) – ±0,5 дБ. Модулюючий сигнал: (10 МГц, сигнал –10 дБм, ослаблення 0 дБ, від 20 до 30 °C) – ±0,3 дБ.

Похибка установки вхідного атенюатора – (50 МГц, ослаблення 10 дБ, від 20 до 30 °C) – ±0,5 дБ.

Похибка опорного рівня – (від –10 дБм до 50 дБм на частоті 50 МГц, ослаблення 10 дБ, від 20 до 30 °C) – ±0,2 дБ. КСВ – (ослаблення ≥ 10 дБ, підсилювач ВИМК.), типово. <1,4:1 (від 300 кГц до 10 МГц). <1,3:1 (>10 МГц до 3 ГГц). <1,4:1 (від 3 ГГц до 8 ГГц, тільки для RSA3308B).

Спотворення

Інтермодуляційні спотворення 3-го порядку (загальна потужність сигналу = -7 дБм, опорний рівень +5 дБм, поділ сигналу 300 кГц, атенюатор налаштований на оптимальні характеристики).

Частота - інтермодуляція 3-го порядку. 100 МГц: 3 ГГц - <-74dBc. 3 ГГц: 8 ГГц (лише RSA3308B) – <–72 dBc.

Рівень другої гармоніки - (тон 0 дБм на РЧ вході, ослаблення 30 дБ).

Частота - рівень другої гармоніки, типовий. від 10 МГц до 1,5 ГГц: <-56 dBc. від 10 МГц до 1,75 ГГц (лише RSA3308B): < –56 dBc.

Середній рівень власних шумів (з шунтованим входом)

Частота: 1 кГц – 10 кГц - Значення: -144 дБм/Гц

Частота: > 10 кГц – 1 ГГц - Значення: -151 дБм/Гц

Частота: > 1 ГГц – 3 ГГц - Значення: -150 дБм/Гц

Частота: > 3 ГГц – 8 ГГц (лише RSA3308B) - Значення: -142 дБм/Гц

Типові технічні характеристики підсилювача (опція 01А)

Діапазон частот – від 100 МГц до 3 ГГц, коеф. посилення 20 дБ, коеф. шуму 6,5 дБ на частоті 2 ГГц.

Залишковий рівень сигналу (Вхід шунтований, опорний рівень = -30 дБм, роздільна здатність = 100 кГц).

Частота та смуга огляду: від 1 МГц до 20 МГц, смуга огляду 20 МГц - Значення: -93 дБм

Частота та смуга огляду: від 0,5 ГГц до 3 ГГц, смуга огляду 3 ГГц (тільки для RSA3308B) - Значення: -90 дБм

Частота та смуга огляду: від 3,5 ГГц до 8 ГГц, смуга огляду 3 ГГц (тільки для RSA3308B) - Значення: -85 дБм

Рівень паразитних складових із сигналом (сигнал на центральній частоті, смуга огляду = 10 МГц, опорний рівень = 0 дБм, роздільна здатність = 50 кГц, рівень сигналу = -5 дБм).

Частота: 10 МГц – Рівень паразитних складових: -73 dBc

Частота: 2 ГГц – Рівень паразитних складових: -73 dBc

Частота: 5 ГГц (лише RSA3308B) – Рівень паразитних складових: -70 dBc

Частота: 7 ГГц (лише RSA3308B) – Рівень паразитних складових: -70 dBc

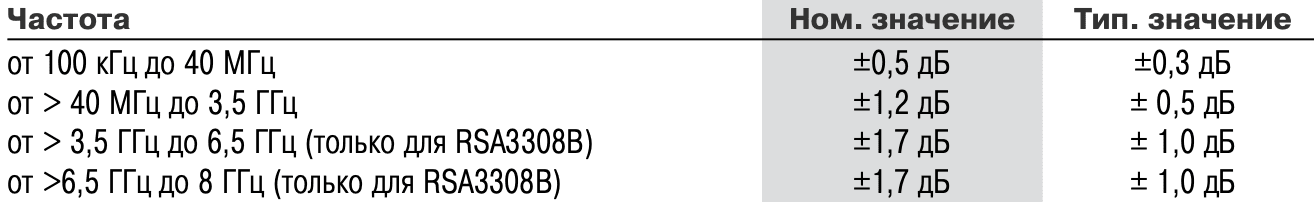

Шум у бічних смугах, dBc/Гц

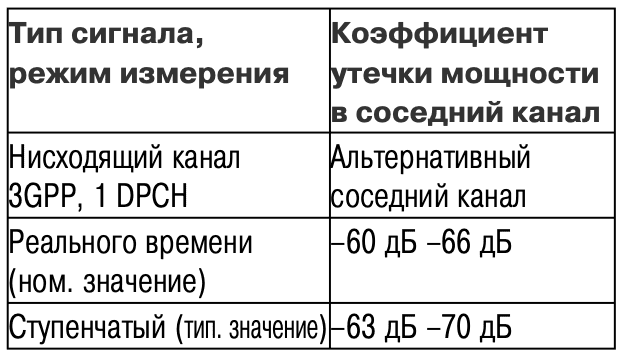

Динамічний діапазон коефіцієнта витоку потужності до сусіднього каналу (типове значення, центральна частота = 2,1425 ГГц, з оптимальною амплітудою випробувального сигналу)

Аналізи аналогової модуляції

Режими відображення - залежність амплітуди від часу, залежність частоти від часу, залежність фази від часу.

Вимірювання - АМ: + АМ, - АМ, загальна АМ, глибина модуляції.

ЧС: +пік, -пік, від піку до піку, (від піку до піку) / 2, порівн.кв. ФМ: фаза у точці установки маркера.

Похибка (сигнал -10 дБfs, на центральній частоті, тип. Значення) - АМ: ±2% (глибина модуляції від 10 до 60%). ЧС: ±1 % від лінії огляду. ФМ: ±3°.

Вимірювання фази

Режим відображення – таблиця вимірювання імпульсів, трасування імпульсів Вимірювання – тривалість імпульсу, пікова потужність імпульсу, відношення вис./низ. рівнів, пульсації імпульсу, інтервал повторення імпульсів, шпаруватість, фазовий зсув між імпульсами, девіація частоти, потужність в каналі, смуга частот, що випромінюється, випромінювана смуга частот.

Мінімальна тривалість імпульсу – 20 вибірок (800 нс за максимальної частоти дискретизації)

Максимальна тривалість імпульсу – 260 000 вибірок

Аналіз спотворень звуку

Типи демодуляції - модулюючий сигнал, АМ та ЧС.

Діапазон вимірів – від 20 Гц до 100 кГц. Режим відображення – спектр та спектрограма. Вимірювання – С/Ш, відношення сигналу до шуму та спотворень (SINAD), гармонічні спотворення, негармонічні спотворення, відношення фону та шуму, звукова частота.

Аудіо фільтри - Компенсація попереджень: 25 мкс, 50 мкс, 75 мкс, 750 мкс. ФНЧ: 3 кГц, 15 кГц, 30 кГц, 80 кГц. ФВЧ: 50 Гц, 300 Гц, 400 Гц. CCITT. C-Message.

Похибка - Спотворення: ±1 дБ (продукти спотворення > -70 дБ від рівня основної гармоніки). SINAD: ±1 дБ (рівні SINAD < 70 дБ).

Залишкові спотворення та шум: -80 дБ або 15 мкВ, від 20 Гц до 20 кГц.

Звукова частота: ± 0,1 %, якщо аналізатор та джерело користуються одним опорним сигналом (тривалість пакетного сигналу > 1 секунда).

Входи та виходи

Передня панель

Вхід РЧ та модулюючого сигналу – тип N, 50 Ом.

Входи I та Q (опція 03) – тип BNC.

Роз'єм живлення підсилювача - Lemo, 6 контактів:

1 = не використовується

2 = ID1

3 = ID2

4 = -12 В

5 = Земля

6 = +12 В

Задня панель

Вихід опорного сигналу 10 МГц - 50 Ом, BNC, -3 дБм.

Вхід опорного сигналу 10 МГц – 50 Ом, BNC від –10 дБм до +6 дБм.

Вхід зовнішнього сигналу запуску – зовнішній запуск, BNC, високий рівень: від 16 до 50 В; низький рівень: від 0 до 0,5 Ст.

Інтерфейс GPIB – IEEE 488.2.

Вихід сигналу запуску – 50 Ом, BNC, високий рівень >2,0 В, низький рівень: <0,4 (вихідний струм 1 мА).

Бічна панель

Інтерфейс Ethernet – 10/100 Base-T.

Послідовний інтерфейс – USB 1.1, два порти.

Вихід VGA – сумісний із VGA, 15 DSUB.

Дисковод – 3,5 дюйми, 1,44 МБ.

ПРОДОВЖЕННЯ СЛІДУЄ…
