Визначтеся з вибором осцилографа під час тестування автомобільної електроніки

Якщо ви працюєте з автомобільною електронікою, то знаєте, як важливо мати надійний і точний осцилограф. Осцилограф – прилад, що вимірює й відображає напругу та струм електричних сигналів у колі. Він допомагає діагностувати несправності, тестувати компоненти й аналізувати роботу різних автомобільних систем. Нижче – основні параметри, які варто враховувати під час вибору осцилографа для автомобільної електроніки.

Смуга пропускання та частота дискретизації

Одні з перших параметрів, на які варто звернути увагу під час вибору осцилографа, – смуга пропускання та частота дискретизації.

Смуга пропускання визначає максимальну частоту сигналу, яку осцилограф здатен коректно виміряти й відобразити. Частота дискретизації показує, скільки разів на секунду прилад робить вибірку сигналу й перетворює його на цифрові дані. Обидва параметри прямо впливають на точність вимірювань і деталізацію сигналу.

Для автомобільної електроніки варто обирати осцилограф зі смугою пропускання щонайменше 100 МГц і частотою дискретизації щонайменше 1 Гвиб/с. Такі характеристики дозволяють впевнено аналізувати швидкі та складні сигнали сучасних автомобілів.

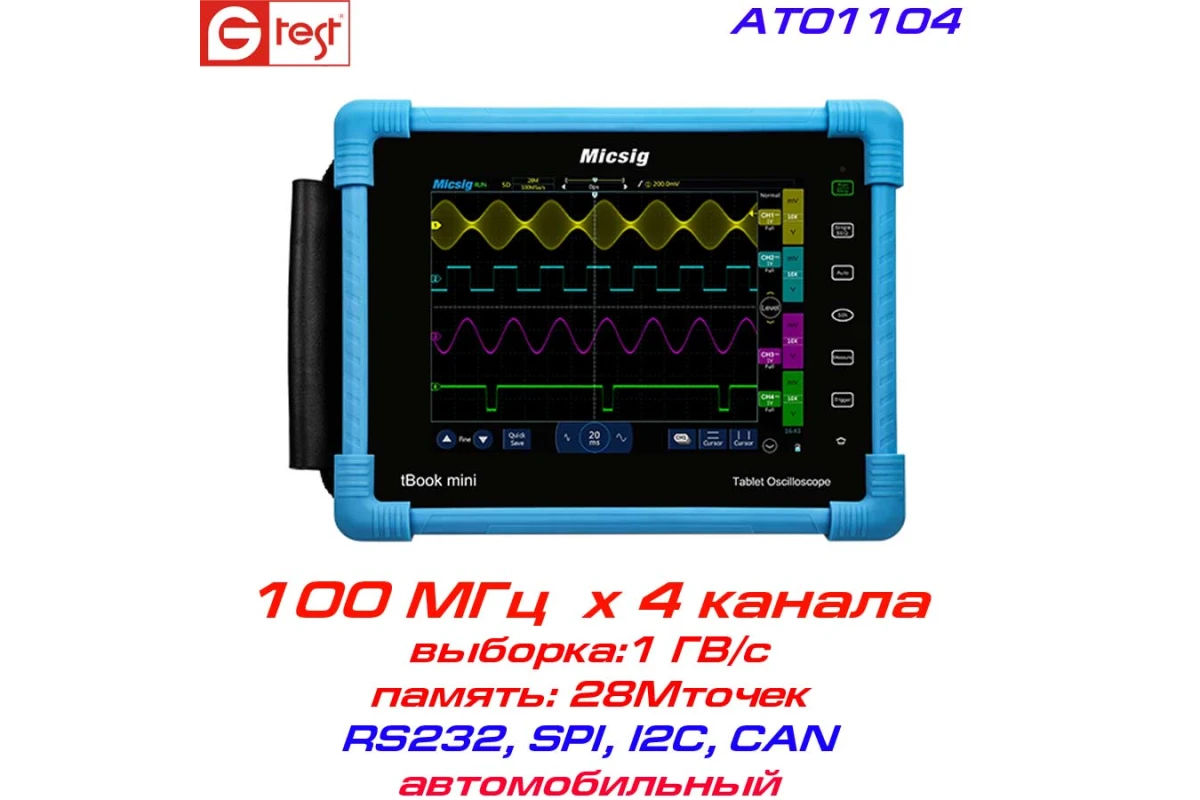

Осцилограф для автомобільної діагностики електронних систем автомобіля

Запуск і декодування сигналів

Ще один важливий параметр – можливості запуску та декодування.

Запуск (Trigger) дозволяє осцилографу фіксувати сигнал у разі певної події чи умови. Декодування допомагає інтерпретувати дані й показувати їх у зручному для аналізу форматі.

Для роботи з автомобільною електронікою варто використовувати осцилограф з розширеними функціями запуску й декодування, що підтримує популярні автомобільні протоколи зв'язку та керування:

  • CAN;
  • LIN;
  • FlexRay;
  • SENT;
  • PWM.

Підтримка цих протоколів помітно спрощує діагностику електронних блоків керування та цифрових шин автомобіля.

Пам'ять і зберігання даних

Пам'ять визначає обсяг даних, який осцилограф може зберегти під час одного вимірювання, а функції зберігання дозволяють записувати результати на зовнішні носії чи передавати їх мережею.

Для автомобільної діагностики варто обирати осцилограф з достатнім обсягом пам'яті для запису тривалих процесів без втрати інформації. Добрий вибір – прилад з пам'яттю щонайменше 10 МБ та інтерфейсами USB або Ethernet для передачі даних.

Великий обсяг пам'яті особливо важливий під час пошуку рідкісних несправностей, коли сигнал треба записувати тривалий час.

Щупи та аксесуари

Не менш важливі вимірювальні щупи й додаткові аксесуари.

Щупи під'єднують осцилограф до досліджуваного кола, а додаткове приладдя розширює функціональність приладу й підвищує зручність роботи.

Для автомобільної електроніки варто використовувати осцилограф, сумісний з такими аксесуарами:

  • диференціальні щупи;
  • струмові щупи;
  • високовольтні щупи;
  • автомобільні діагностичні комплекти.

Якісні аксесуари дозволяють безпечно вимірювати й отримувати точніші результати під час діагностики електронних систем автомобіля.

Коротко про головне

Вибір осцилографа для автомобільної електроніки потребує врахування кількох ключових параметрів: смуги пропускання, частоти дискретизації, можливостей запуску й декодування, обсягу пам'яті та сумісності з професійними щупами й аксесуарами.

Правильно підібраний осцилограф стане незамінним інструментом для діагностики електронних систем автомобіля, аналізу сигналів датчиків і пошуку несправностей у сучасних транспортних засобах.
