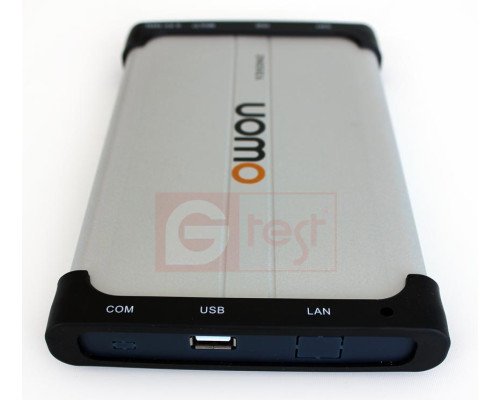

VDS1022 USB-осцилограф 25 МГц 2 канали
VDS1022 - віртуальний двоканальний цифровий осцилограф, виробництва компанії OWON , має смугу пропускання 25 МГц і має вибірку 100 МВ/с, відноситься до серії компактних USB-осцилографів серії VDS яка включає дво- і чотириканальні моделі зі смугою пропускання від 25 МГц до 100 МГц із вибіркою до 1.0 ГВ/с.
• Смуга пропускання: 25 МГц
• Кількість каналів: 2 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 100 МВ/с (Real time)
• Об'єм пам'яті: 5K точок для кожного каналу
• Гальванічна розв'язка по USB (тільки для VDS1022i )
• Інтерфейс: USB, LAN (опційно).
Посібник користувача осцилографів OWON серії VDS (*eng.pdf)
Драйвера та посібник зі встановлення програмного забезпечення (.rar)| Модель | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||
| Смуга пропуску | 25 МГц | 60 МГц | 60 МГц | 100 МГц | 100 МГц | ||
| Час наростання фронту | ≤14 нс | ≤ 5,8 нс | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 3,5 нс | ||
| Кількість каналів | 2+1 канали | 2+1 канали | 4+1 канали | 2+1 канали | 4+1 канали | ||
| Швидкість вибірки | 100 МВ/с | 500 МВ/с | 500 МВ/с | 1 ГВ/с | 1 ГВ/с | ||
| Обсяг пам'яті | 5к | 10М | 5М | 10М | 5М | ||
| Дозвіл по вертикалі | 8 біт | ||||||
| Швидкість розгортки | від 5 нс до 100 с/справ. | від 2 нс до 100 с / справ. | |||||
| Посилення по вертикалі | від 5 мВ/поділ до 5 В/поділ | від 2 мВ/поділ до 5 В/поділ | |||||
| Режими по входу | DC, AC, GND | ||||||
| Вхідний опір | 1 МОм±2%, 10pF±5pF | ||||||
| Ізоляція каналів | 50Гц: 100: 1, 10МГц: 40: 1 | ||||||
| Максимальна напруга на вході | 1:10: 400В (PK – PK) (DC+AC, PK – PK), 1:1: 40V (PK – PK) (DC+AC, PK – PK) | ||||||
| Коефіцієнт розподілу | 1X, 10X, 100X, 1000X | ||||||
| Режими тригера | Edge, Pulse, Video, Slope, Alternate | ||||||
| Режими вибірки | пряма вибірка, еквівалентна, усереднення | ||||||
| Курсорні виміри | амплітудні, тимчасові, ΔV, ΔT | ||||||
| Автоматичні виміри | Vpp, Vavg, Vamp, Vrms, Freq, Період, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
||||||
| Математичні функції | ＋, −, ×, ÷, FFT | ||||||
| Фігури Ліссажу | є, ±3º | ||||||
| Інтерфейс | USB 2.0 | ||||||
| живлення | 2,5 Вт, 5В | 5 Вт, 5В | |||||
| Габарити / маса | 170 х 120 х 18 мм / 0,26 кг | 190 х 120 х 18 мм / 0,3 кг | |||||
КОМПЛЕКТАЦІЯ
• USB-осцилограф VDS1022 – 1 шт.
• Пробники осцилографічні – 2 шт.
• Кабель USB – 1 шт.
• Програмне забезпечення, CD-диск – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Опціонально
• Сумка м'яка
Варіанти написання: VDS1022 , VDS-1022 , VDS 1022
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
