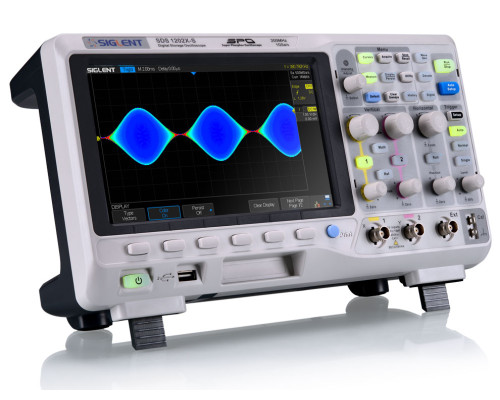

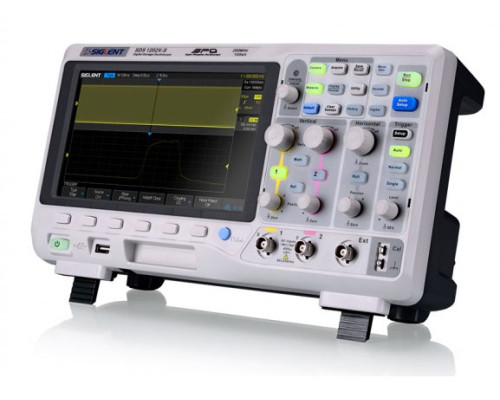

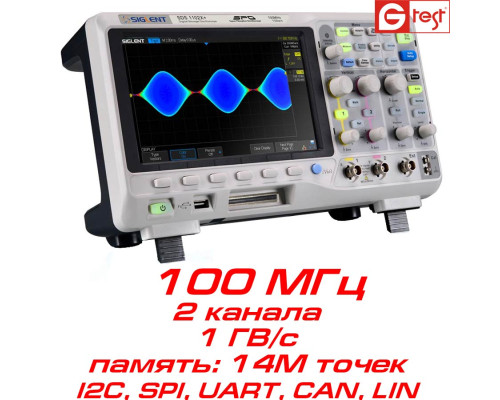

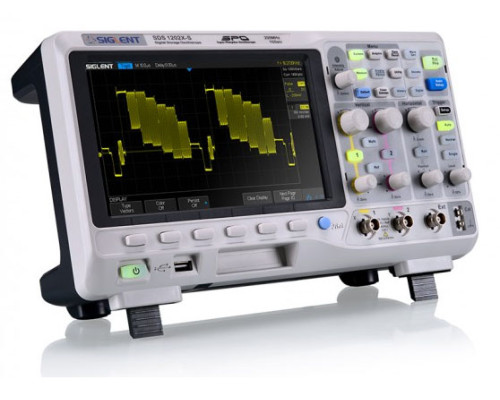

SDS1102X-E осцилограф 100 МГц 1ГВ/с 2 канали
SDS1102X-E цифровий осцилограф з технологією SPO (суперфосфор), має смугу пропускання 2 х 100 МГц , швидкість вибірки 1 ГВ/с , об'єм пам'яті 14М крапок , швидкість захоплення осцилограм: 100 тис. форм/сек (звичайний режим). !!! форм/сек. (Режим сегментованої вибірки) , розширеною системою синхронізації, декодуванням I2C, SPI, UART, CAN, LIN, RS232 , колірною градацією частоти повторення осцилограм, високою чутливістю 500мкВ / справ! і все це у стандартній комплектації без необхідності купівлі опцій.
Компанія Siglent продовжує приємно дивувати, представивши новий осцилограф SDS1102X-Е, який є подальшим розвитком високоефективних осцилографів серії SDS1000X, глибока модернізація яких торкнулася як апаратної частини, так і програмного забезпечення, результатом якої став ще більш функціонально досконалий осцилограф.
Що ж змінилося в порівнянні з SDS1102X, насамперед нове залізо з зв'язкою з програмним забезпеченням забезпечило воістину неймовірну швидкість захоплення осцилограм 400 тис.! форм/сек.), що є важливим параметром, що підвищує ймовірність захоплення швидких сплесків і так званих ілюзорних сигналів з низькою частотою повторення. Декодування на шинах I2C, SPI, UART, CAN, LIN, RS232 реалізовано SDS1102X-Е у стандартній конфігурації.
Низький рівень власних шумів дозволив реалізувати посилення 500мкВ/дел .!, що погодьтеся приємно до роботи з сигналами малих рівнів, а потужніший сигнальний процесор забезпечив швидке розкладання до низки Фур'є масиву з 1 млн. точок.! (Звичайні осцилографи оперують масивами з 1024 крапок). Велика чутливість по входах і збільшений до 1М точок FFT-аналіз, все більше наближає осцилограф SDS1102X-E до багатофункціональних приладів, що поєднують високоефективні інструменти для аналізу сигналів як у тимчасовій так і частотній областях.
Для тих користувачів для яких важлива наявність вбудованого логічного аналізатора (16 каналів) та функціонального генератора (25МГц) найкращим рішенням буде модель SDS1102X+.
Для виконання вимірювальних завдань, які вимагають гальванічної розв'язки каналів, пропонується опція ISFE .
Купити осцилограф Siglent SDS1102X-E для аналізу змішаних сигналів можете зробивши замовлення по телефону або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Посібник користувача Siglent SDS1102X-E (pdf.)
Порівняльні характеристики Siglent vs Tektronix vs Rigol
ОСОБЛИВОСТІ цифрового осцилографа SDS1102X-E для аналізу змішаних сигналів:
• Покращена технологія SPO (суперфосфор)
• Смуга пропускання: 100 МГц, 2 аналогові канали + вхід зовнішньої синхронізації
• Частота вибірки: 1 ГВ/с у реальному масштабі часу
• Висока швидкість захвату: до 400 тис. форм сигналу/сек. у режимі сегментованої вибірки
• Великий обсяг пам'яті: 14 M точок (при одночасної роботі 2-х каналів: 7 Мт/канал)
• Кольорозносне подання частоти повторення сигналів
• Інтелектуальна система синхронізації на основі апаратної частини осцилографа
• Низьке фазове тремтіння тригера та висока стабільність опорного генератора
• Декодування даних послідовних шин: I2C, SPI, UART, CAN, LIN, RS232 (стандарт)
• Гальванічно розв'язані канали (апаратна опція ISFE )
• Функція масштабування на основі апаратної частини осцилографа
• Наявність високошвидкісної функції PASS/FAIL
• 32 типи автоматичних вимірювань форм сигналів, наявність функцій статистичних вимірювань
• Швидке перетворення Фур'є FFT: обробка 1 млн. крапок
• Розширені математичні функції: БПФ, d/dt, інтегрування, вилучення квадратного кореня)
• Інтерфейси: USB Host, USB-пристрій (USBTMC, PicBridge), LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT
• Підтримка зовнішніх дистанційних команд керування SCPI.
| Модель | SDS1202X-E | ||
| Смуга | 100 МГц/2 канали | 200 МГц / 2 канали | |
| Швидкість вибірки | 1 ГГц (у реальному масштабі часу) | ||
| Обсяг пам'яті | 14 млн. точок/канал. (за одночасної роботи 2-х каналів: 7 млн. точок/канал) | ||
| Швидкість захоплення | 100 тис. форм/сек (звичайний режим)/400 тис. форм/сек. (Режим сегментованої вибірки) | ||
| Декодування | IIC, SPI, UART/RS232, CAN, LIN | ||
КОМПЛЕКТАЦІЯ: • Осцилограф SDS1102X-E – 1 шт. • Пробники осцилографічні – 2 шт. • Кабель USB – 1 шт. • Посібник користувача – 1 прим. • Гарантійний талон – 1 екз.
ОГЛЯД ФУНКЦІОНАЛЬНОСТІ осцилографа SDS1102X-E :
Можливі назви: SDS1102X-E, SDS-1102X-E, осцилограф Siglent
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
