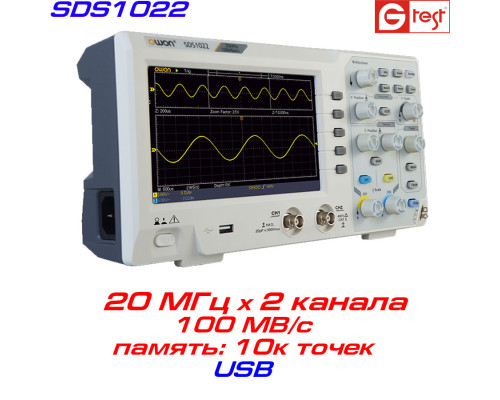

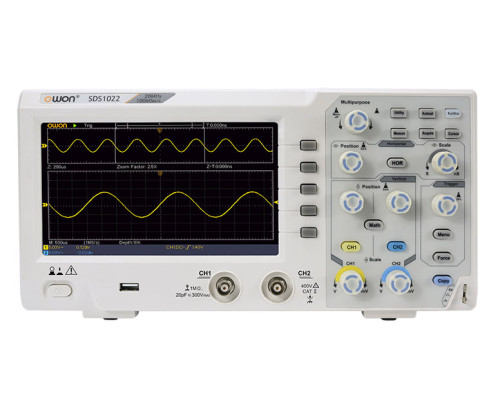

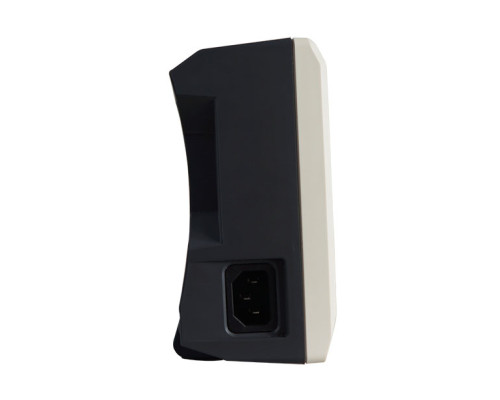

SDS1022 Осцилограф 20 МГц 2 канали
SDS1022 2-x канальний недорогий осцилограф, виробництва компанії OWON, має смугу пропускання 20 МГц, вибірку 100 МВ/с, об'єм пам'яті 10к крапок.
Основне призначення осцилографа - застосування для вирішення завдань, що не потребують великих обсягів пам'яті та складних умов захоплення.
ОСОБЛИВОСТІ
• Смуга пропускання: 20 МГц
• Кількість каналів: 2 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 100 МВ/с (Real time)
• Об'єм пам'яті: 10к пікселів
• Дисплей 7" TFT роздільна здатність: 800 х 480
• Інтерфейс: USB
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| SDS1022 | SDS1102 | |
| Смуга пропуску | 20 МГц | 100 МГц |
| Швидкість розгортки | від 5 нс/справ до 1000 с/справ | від 2 нс/справ до 1000 с/справ |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | |
| Чутливість по вертикалі | від 5 мВ/поділ до 5 В/поділ. | |
| Похибка вимірів | 3% | |
| Дозвіл по вертикалі | 8 біт | |
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТII |
| Коеф. поділу (стандартних пробників) | х1; х10 |
| Корекція за поефіцієнтом пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 1 ГВ/с (SDS1102), 100 МВ/с (SDS1022) |
| Еквівалентна швидкість вибірки | ні |
| Обсяг пам'яті | 10К |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки
| Автоматичні виміри | Vpp, Vavg, RMS, Freq. A→B , area, cycle area |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
Загальні характеристики
| Дисплей | 7" технологія TFT, підсвічування LCD |
| Розширення | 800 х 480 |
| живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 301 (ширина) х 70 (глибина) х 110 (висота) |
| Маса | 1,1кг. |
КОМПЛЕКТАЦІЯ
• Осцилограф SDS1022 – 1 шт.
• Пробники осцилографічні – 2 шт.
• Кабель живлення – 1 шт.
• Кабель USB – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Можливі назви: SDS1022, SDS-1022
