Чи безпечний ваш тестер Hipot?

Десять причин проведення випробувань на електробезпеку. Частина 1.

Введение:

Що таке HiPot-тест?

HiPot-тест, також званий випробуванням на напругу ізоляції, що витримується, є неруйнівним тестом на надійність, який може вимірювати «напругу пробою» і «опір ізоляції» друкованих плат. Висока напруга подаватиметься на друковані плати протягом певного періоду часу, зазвичай 1,5 кВ ~ 3,0 кВ (щоденна споживана потужність становить 110 В або 220 В у кілька разів вище напруги, умови та стандарти різняться залежно від продукту) для перевірки електричної безпеки Продукти для друкованих плат відповідають характеристикам та характеристикам ізоляції, під високою напругою деякі матеріали з поганою ізоляцією будуть зруйновані, і виникне коротке замикання.

HiPot-тест проводиться шляхом витримування клеми вхідного живлення друкованої плати високою напругою протягом обмеженого періоду часу та вимірювання її стану руйнування. Цей тест передбачає, що друкована плата не допускає пробою або руйнування дуги в період, коли подається висока напруга.

HiPot-тест також може виявляти потенційні дефекти друкованих плат, такі як:

1) Ізолюючий ефект ізоляційного матеріалу поганий

2) На ізоляторі є отвори.

3) Недостатній електричний проміжок між компонентами

4) Ізолятор здавлений і зламаний

Передмова

Напруга, що витримується, опір ізоляції та заземлення (заземлення) є функціями тестування тестера електробезпеки. Серед них випробування напругою, що витримується, є обов'язковим випробуванням електрообладнання перед відправкою із заводу.

Хоча ці тести широко застосовуються, у багатьох інженерів все ще залишаються питання, на які, здається, є відповіді, але насправді їх немає. У цьому технічному описі програми ми зібрали десять питань, що найбільш часто ставляться, і вивчили відповіді на ці питання, виходячи з основ.

Десять питань такі:

1. Яка напруга встановлена для випробування напругою, що витримується? Чому напруга випробування напругою, що витримується набагато вище робочої напруги?

2. Яка звичайна випробувальна напруга, що витримується?

3. Як довго має бути встановлений час випробування?

4. Як вибрати вихідну потужність тестера напруги, що витримується?

5. Що таке ізолятор та пробій ізоляції?

6. Як можна уникнути помилкових суджень згідно з визначенням пробою ізоляції?

7. Чи означає поява дуги та спалаху, що ізоляція порушена?

8. Чи можна виключити напругу, що витримується, з послідовності випробувань опору ізоляції і витримуваної напруги після проходження випробування на опір ізоляції?

9. Чи зашкодить випробування на витримування високої напруги дорогі мікросхеми у схемі?

10. У чому різниця між вимірами заземлення та безперервності?

На додаток до цих десяти питань, що часто ставляться через небезпеки, пов'язані з безпекою високовольтних приладів (приладів, що використовуються для вимірювання опору ізоляції або випробувань на витримування напруги), IEC сформулював новітні правила для високовольтних приладів IEC-61010-2-034. для забезпечення безпеки інженерів під час використання приладу. У цьому інформаційному документі також обговорюються ці загрози безпеці та контрзаходи виробників приладів, щоб ви могли безпечно виконувати випробування під час аналізу ізоляційних матеріалів або проведення виробничих випробувань. Нарешті, ми надамо ефективні пропозиції щодо планів випробувань, від досліджень та розробок до виробничих випробувань, а також розгортання обладнання.

Десять причин випробувань на електробезпеку

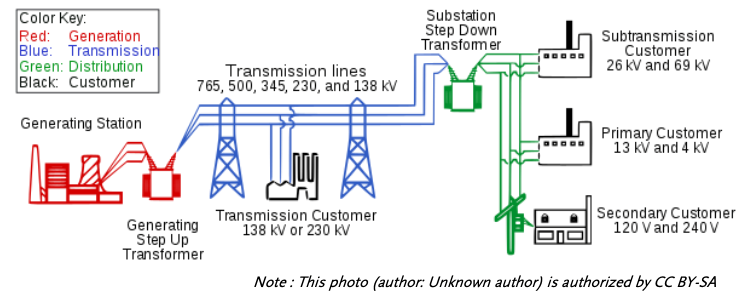

Рисунок 1 – Принципова схема системи передачі та розподілу електроенергії

Червоним позначені об'єкти електрогенерації (у тому числі генераторні установки та трансформатори електростанцій, що підвищують); синій - об'єкти електропередачі (мета застосування високовольтної передачі 765, 500, 345, 230 та 135 кВ - зниження втрат на лініях електропередачі); зелений колір є об'єктами розподілу електроенергії; Чорні - споживачі (великі фабрики використовують надвисоку напругу 138, 161 або 230 кВ; середні фабрики використовують надвисоку напругу 26, 69 кВ; дрібні фабрики використовують високу напругу 4, 11, 13, 22 кВ; споживання електроенергії 120, 220, 240В).

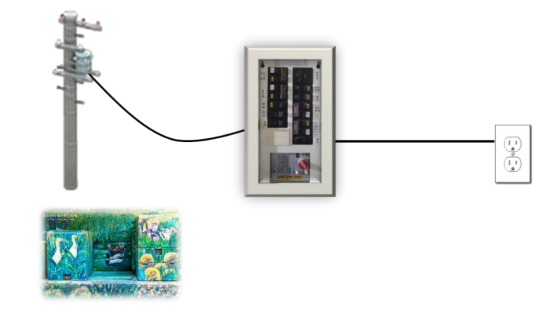

Рисунок 2 – Принципова схема розподілу електроенергії у житлових та комерційних приміщеннях.

Випробування ізоляційних матеріалів на напругу, що витримується, засноване на максимальній перехідній напрузі, яка може виникнути в місці розташування ліній передачі і розподілу, де знаходиться матеріал. Джерелами перехідної напруги є удари блискавки, наведена напруга (V=L di /dt), викликана індуктивним перемиканням навантаження в лініях, поганим заземленням, електростатичним розрядом (ESD) і усунення несправностей мережі електроживлення. Максимальна перехідна напруга кожної секції системи передачі та розподілу по-різному. Якщо взяти за приклад житлові та комерційні мережі 110–240 В, то перехідна напруга досягне 1000 В (рис. 3). Перехідна напруга протягом 24 годин на лінії електропередач житлового будинку зафіксована GE.

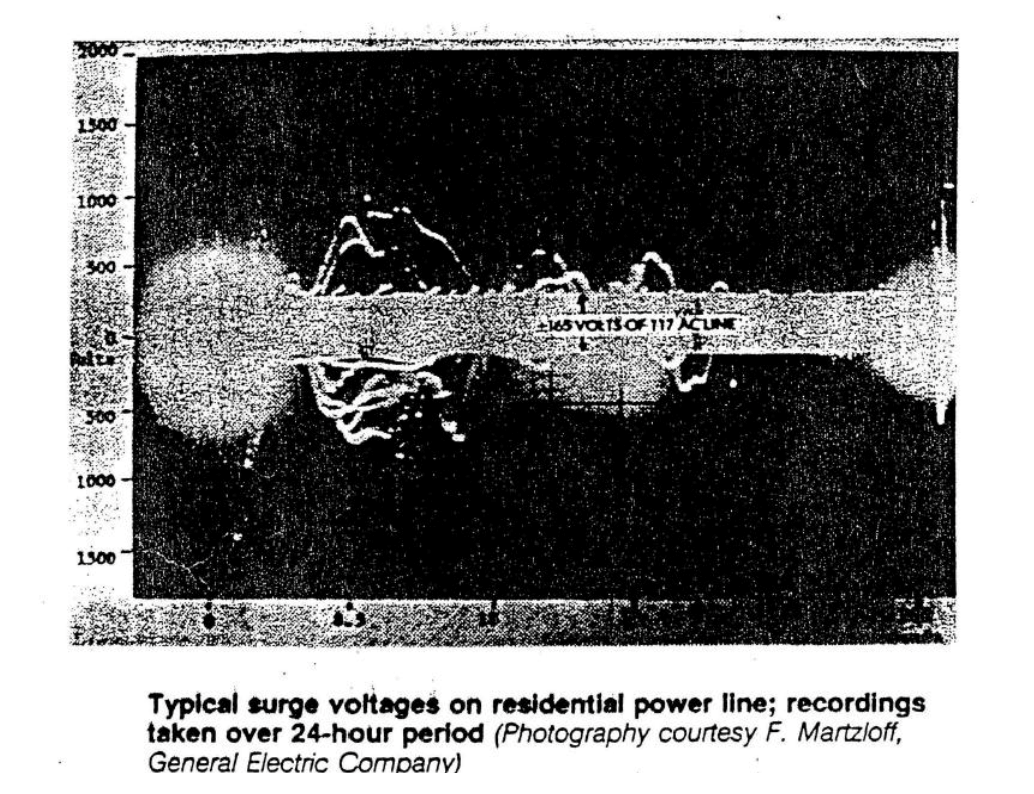

Рисунок 3 – Перехідна напруга

Загальна формула випробування на напругу, що витримується: 1000 В + подвоєна робоча напруга, яка заснована на дослідженнях, представлених на малюнку 3. Ізоляційні матеріали повинні витримувати можливу перехідну напругу 1000 В в місці розподілу енергії і подвоєну робочу напругу. — це робоча напруга плюс робоча напруга, яка використовується як запас для забезпечення безпеки ізоляції електроустановок.

Ще одну ознаку перехідної напруги можна знайти у категорії вимірювань стандартів EN61010-2-030. Категорії вимірювань приладу розділені на CAT II (розетка до первинної сторони електрообладнання), пікова напруга 2000 В, CAT III (розетка до вимикача без запобіжника розподільного щита), пікова перенапруга 4000 В, CAT IV (розподільний щит до низьковольтного розподільника0 вольт.

Продолжение следует
