Електрикам досвідченим - не цікаво, а ось початківцям, навіть...

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мегомметрів, Тестерів ізоляції, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Електричний опір може бути навмисно дуже високим, щоб ізолювати та зупинити струм між провідниками.

Дізнайтеся про вимірювання ізоляції за допомогою мегаомметра.

Електричний опір зазвичай існує в одній із двох категорій.

Перша категорія - це «малий» діапазон опорів, що використовуються в пристроях, що регулюють величину струму, що пропускається через пристрої керування та навантаження.

Друга категорія - це опір, який навмисно надзвичайно високий, щоб ізолювати та зупинити струм між провідниками. Ізоляцію може бути важко виміряти звичайними мультиметрами, натомість використовуються мегаомметри або «мегомметри» для визначення належних ізоляційних властивостей.

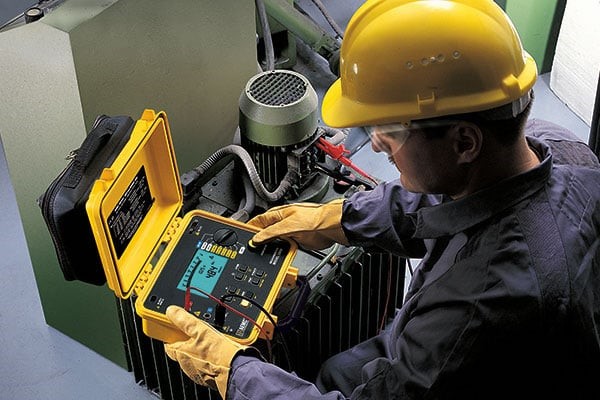

Малюнок 1. Технік використовує мегомметр для перевірки ізоляційних властивостей.

Важко сперечатися про визначення «високих» та «низьких» значень, оскільки в різних областях можуть використовуватися різні шкали компонентів в електричних термінах. Проте ми можемо розглянути два загальні діапазони електричного опору, щоб описати різницю у методах тестування.

Типовий мультиметр може використовуватися для «низьких» опорів, щоб отримати свідчення зазвичай між Омами і Мегаомами. Вони безпосередньо пов'язані з величиною струму, що проходить через ланцюг.

Для "великих" значень опору мультиметр покаже "OL" або варіацію цього позначення, показуючи значення опору більше ніж будь-що, що може бути відображено на лічильнику. Залежно від ситуації, це може вказувати на розімкнений перемикач або обірваний провід. Однак в інших випадках це може бути вимірюване значення опору ізоляції. Коли об'єктом ізоляції дійсно є компонент, що тестується, може бути недостатньо використовувати відносно низький діапазон типового мультиметра.

Існує сімейство тестових приладів, призначених для виміру опору в мільярди Ом або гігаоми, що набагато перевищує діапазон звичайних реєстраторів для тестування ізоляції. Ці прилади називаються мультиметрами для вимірювання опору ізоляції або мегаомметрами, або просто «мегомметрами».

Як працює мультиметр для перевірки ізоляції?

Усі вимірники опору, навіть типовий DMM, працюють аналогічно. Прилад подає напругу, яка за допомогою вимірювальних проводів поміщається у фіксований внутрішній резистор та тестовий навантажувальний пристрій. Друге падіння напруги резистора навантаження можна легко знайти за допомогою падіння напруги внутрішнього резистора, а потім принцип дільника напруги може дати опір.

Напруга, що подається випробувальним приладом, зазвичай становить лише кілька вольт від 9-вольтової або серії батарейок AA всередині. Цього достатньо для невеликих резистивних навантажень, але не може дати вимірюваної напруги, якщо опір навантаження значно вищий за внутрішній опір.

Щоб компенсувати цей недолік вимірюваної напруги, простим рішенням було б підвищити напругу джерела, що подається. Саме для цього і призначений мегомметр: подавати велику тестову напругу.

Для старих мегомметрів метод був ручний генератор, який міг створювати величезну напругу, іноді значно перевищує 1000 вольт. Для цифрових вимірювачів підвищення здійснюється за допомогою перетворювача напруги постійного струму постійний. Вони все ще можуть видавати високу напругу, хоча 1000 вольт - це, як правило, найбільша типова напруга на цифровому мегаомметрі.

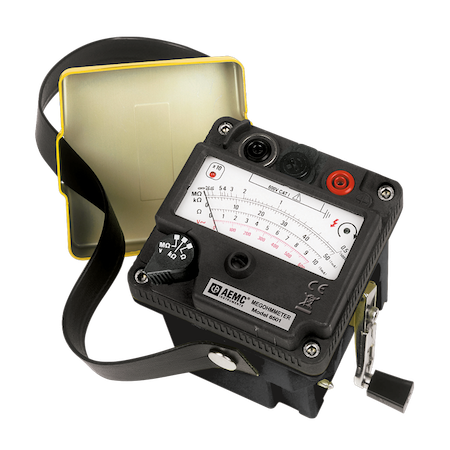

Малюнок 2. Мегаомметр моделі 6501 компанії AEMC є одним із прикладів ручного мегаомметра.

Напруга зростатиме плавно для звичайних цифрових мегаомметрів, починаючи з 50 або 100 вольт, збільшуючись доти, доки не буде виміряно допустиме падіння напруги, що забезпечує розрахунок опору. Якщо напруга підніметься до найвищого рівня, але при цьому не буде отримано допустимий вимір, на дисплеї з'явиться максимально можливе значення. Це може бути число або символ більше (>), або на аналоговому дисплеї це просто прив'яже дисплей до максимального краю.

Коли використовуються мегаомметри?

Метою мегаомметрів є перевірка опору ізоляції. Іноді їх скоріше називають за конкретною назвою "мультиметр ізоляції". Коли між провідниками або між провідником і землею має бути певне значення ізоляції, це той інструмент, який слід використовувати.

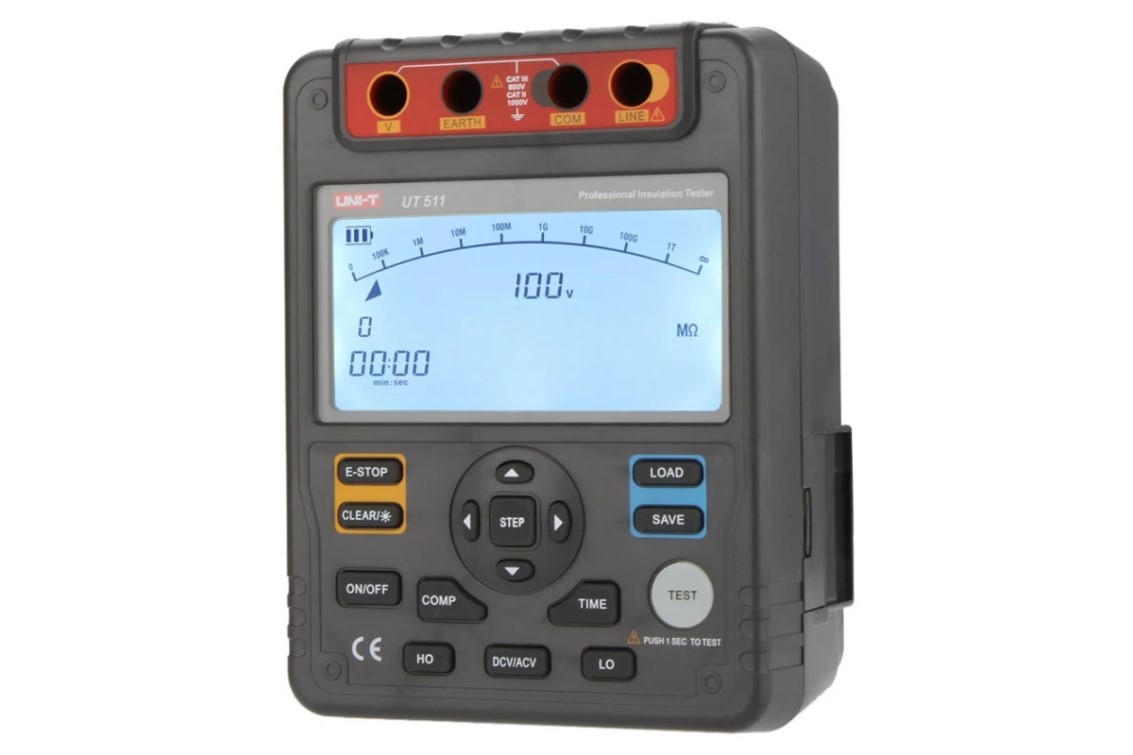

Мал. 3 UT511 мегаомметр, вимірювач опору ізоляції

Тестування обмоток двигуна щодо клеми заземлення є дуже поширеним сценарієм використання. Ізоляція повинна забезпечувати захист, щоб запобігти проштовхуванню струму великою напругою обмотки на землю.

Заземлюючий шлях призначений для безпеки, а не шляху для струму при нормальній роботі. Фактично, якщо ізоляція ослабне в певному місці, це призведе до того, що одна з котушок генеруватиме менше енергії, ніж інші, що призведе до вібрації та нерівномірного навантаження двигуна. Це може призвести до пошкодження механічного обладнання.

Тестування ізоляції між провідниками в кабелі також застосування цих вимірювачів. Ізоляція повинна забезпечувати надзвичайно високий опір навіть для кабелів низької напруги. Якщо шлях дроту стає дуже довгим або якщо кабель злегка пошкоджений, це може бути позначено зниженим (але ще дуже високим) опором.

Найчастіше немає конкретного значення, яке має бути вказано для будь-якого з перерахованих вище випадків. Дуже рідко в технічному описі вказується точне цільове значення опору, а швидше безпечний пороговий рівень напруги. Важливо зрозуміти, яким має бути значення опору, протестувавши пристрій у відомому робочому стані або отримавши запис під час початкової установки. Після цього опір можна контролювати у разі передбачуваної відмови. Якщо опір значно знизився, це, безумовно, вважатимуться можливою причиною відмови.
