НОВІ ЛАБОРАТОРНІ БЛОКИ ЖИВЛЕННЯ ВІД GW Instek

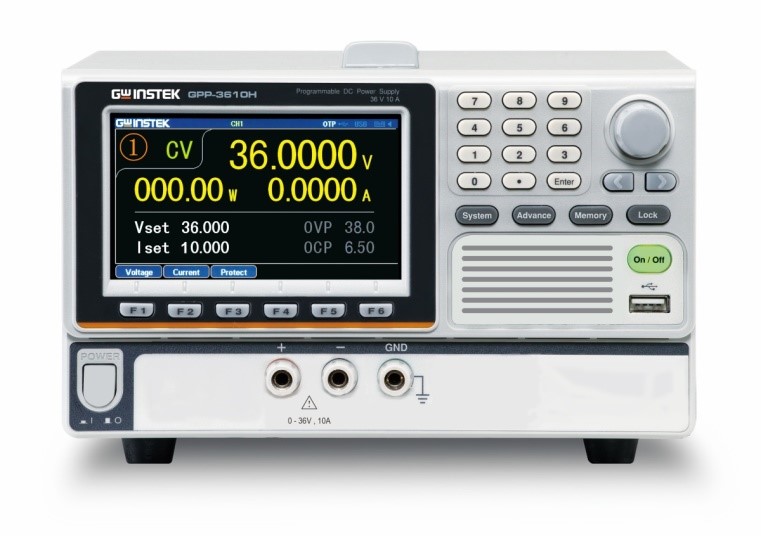

GW Instek представляє новий одноканальний програмований блок живлення постійного струму GPP-3610H/7250

Особливості:

Розроблено з функцією завантаження (режим CC, CV, CR)

Низький рівень шуму, низька пульсація вихідної потужності

Функція виводу послідовності + 8 вбудованих сигналів Templet

Функція виведення затримки + 3 вбудованих режими синхронізації сигналу

Функція моніторингу виходных данных

Функція запису виходного сигнала

Серія програмованих блоків живлення постійного струму GPP включає дві нові моделі 360 Вт, а саме 36 В/10 А GPP-3610H і 72 В/5 А GPP-7250. GPP-3610H забезпечує високу роздільну здатність програмування (1 мВ/0,2 мА) і роздільну здатність зворотного зчитування (0,1 мВ/0,2 мА); GPP-7250 забезпечує високу роздільну здатність програмування (2 мВ/0,2 мА) і роздільну здатність зворотного зчитування (0,1 мВ/0,1 мА), а також найкращі характеристики низьких пульсацій шуму ≦1 мВ середньоквадратичного значення (5 Гц ~ 1 МГц) / ≦2 мВ середньоквадратичного значення та можливість відновлення перехідних процесів на виході ≦100 мкс.

 GPP-3610H і GPP-7250 забезпечують різноманітні режими відображення, включаючи значення налаштувань каналу, значення вимірювань і відображення форми сигналу. Використовуючи функцію моніторингу вихідного сигналу серії GPP, користувачі можуть налаштувати умови моніторингу відповідно до своїх потреб, створити сигнал тривоги або зупинити вихід під час процесу вимірювання, зупинити вимірювання та захистити тестове обладнання клієнта. Серія GPP забезпечує функцію запису вихідного сигналу, напругу/струм вихідного процесу можна записати у внутрішню пам’ять, а результати можна зберегти як файл (*.REC) або (*.CSV) і перенести на USB. Збережений *.CSV можна пізніше експортувати в Excel для аналізу.

Функція моніторингу виходу

GPP-3610H і GPP-7250 розроблені з функцією навантаження до 100 Вт. GPP-3610H забезпечує вихідну потужність 36 В/10 А та має вбудовані функції навантаження постійної напруги (CV) максимум 36,5 В, навантаження постійного струму (CC) максимум 10,2 А та навантаження постійного опору (CR) максимум 1 кОм. GPP -7250 забезпечує вихідну потужність 72 В/5 А та має вбудовані функції навантаження постійної напруги (CV) максимум 72,5 В, навантаження постійного струму (CC) максимум 5,2 А та навантаження постійного опору (CR) максимум 1 кОм.

 Вихід GPP-3610H і GPP-7250 забезпечує функцію виведення послідовності, яка не тільки дозволяє користувачам редагувати форму вихідної потужності, але також дозволяє користувачам встановлювати послідовність форми сигналу навантаження постійної напруги (CV) або постійного струму (CC). . Наприклад, послідовне тестування вихідної потужності або моделювання динамічного навантаження. Для спрощення налаштувань редагування форми сигналу серія GPP має 8 вбудованих форм сигналу у форму сигналу шаблону з функції виведення послідовності, включаючи синусоїду, імпульс, наростання, сходи вгору, сходи Dn, сходи вгоруDn, Exp Rise, Exp Fall сигналів, надаючи користувачам можливість безпосередньо подати заявку на вихід.

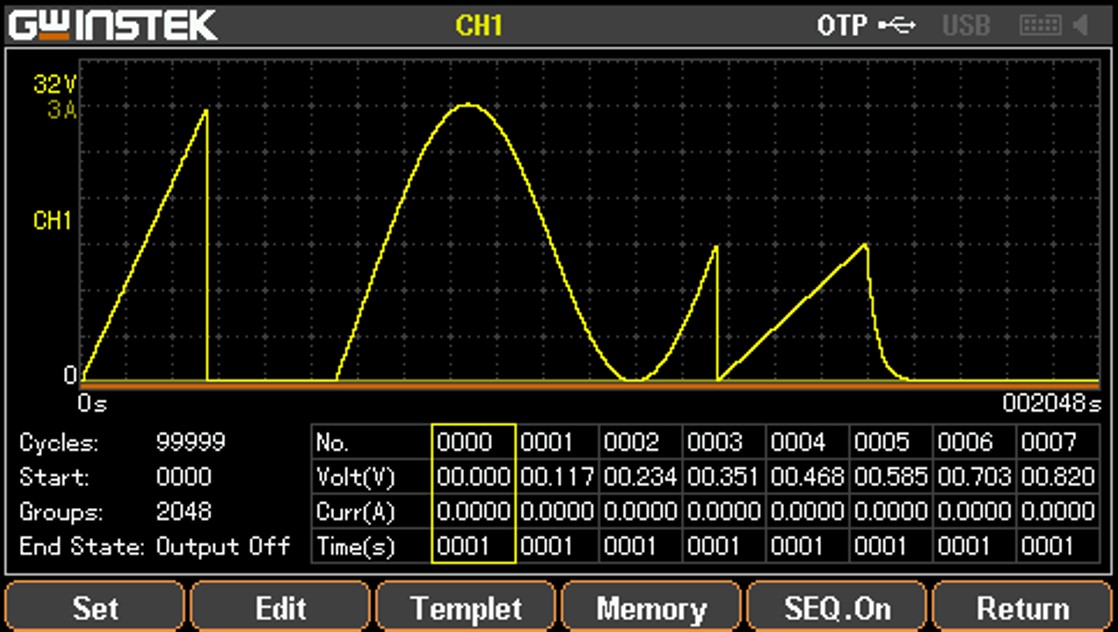

Функція виведення послідовності

Повні функції захисту включають OVP, OCP, OPP і OTP. Механізм захисту OVP, OCP і OTP реалізований апаратними схемами. У порівнянні з конкурентами, які використовують програмне забезпечення для реалізації захисту, воно має перевагу у швидкому відгуку. Функції OVP і OCP дозволяють користувачам установлювати точку дії захисту на основі умов DUT. OPP захищає лише роботу функції завантаження. Функція затримки може встановити тривалість часу, протягом якого вихідна потужність увімкнена або вимкнена.

Функція затримки виведення данных

Крім того, функція Trigger In/Trigger Out може синхронізувати зовнішні пристрої. Інтелектуальний вентилятор з регулюванням температури може регулювати швидкість відповідно до температури силового транзистора, щоб зменшити непотрібний шум. Налаштування вихідного значення та функції Sequence/Delay/Recorder відповідно забезпечують 10 комплектів внутрішньої пам’яті, яку можна експортувати/зберігати за допомогою USB. На додаток до стандартних дистанційних інтерфейсів LAN, RS-232 і USB, GPP-3610H і GPP-7250 також мають додатковий інтерфейс GPIB для задоволення різних потреб користувачів.

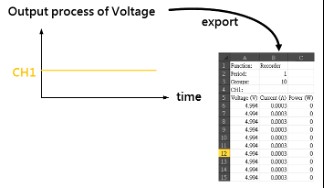

Принципова схема функції запису вихідного сигналу
