Просте та складне: відділення сигналів від шуму

22 листопада 2024 р. в рубриках: Аудіо, Автоматизація, Автомобілебудування, Захист ланцюгів, Засоби розробки, Загальне, Промислове, Інтернет речей, Освітлення, Низьке енергоспоживання, Нові технологічні вівторки, Відкритий вихідний код, Енергетика, Радіочастоти, Робототехніка, Датчики, Бездротова

Відчуйте різницю на 14 бітах

Приєднуйтесь до Руді Рамосу для щотижневого огляду всього цікавого, нового та цікавого для інженерів-конструкторів.

Я великий прихильник використання правильного інструменту для роботи. Мій батько прищепив це мені, а я прищепив це своєму синові. Невиконання цього призведе до цінного, хоч і важко заробленого досвіду. Повірте мені, я засвоїв цей урок важким шляхом. Ваше майбутнє "я" буде вам вдячне. Як писав Авраам Маслоу: «Якщо у вас є лише молоток, все довкола виглядає як цвях».[1] Робота без належних інструментів часто призводить до розчарування, затримок, збільшення витрат, проблем з якістю та нещасних випадків. Наприклад, інспектор по дому, який використовує ліхтарик смартфона замість належного ліхтарика, може призвести до дорогого ремонту нового домовласника.

Аналогічно, механік, який використовує виключно 12-вольтовий тестер для діагностики проблем електромобіля (EV), швидше за все, зіткнеться з тривалим усуненням несправностей, тільки щоб дійти неповного діагнозу.

Це не виняток для інженерів, яким необхідно тестувати, характеризувати та налагоджувати свої новітні схеми, особливо тому, що пристрої стали експоненційно меншими і працюють при наднизьких напругах. Використання належного випробувального обладнання має вирішальне значення на ранніх етапах проектування та розробки продукту. В іншому випадку інженери ризикують вплинути на цілісність сигналу та викликати затримки, перевитрату коштів, проблеми з якістю або навіть відкликання продукції.

Ми розглянемо високопродуктивне випробувальне обладнання від Keysight, яке дозволяє інженерам проектувати, тестувати та налагоджувати свої новітні розробки з впевненістю та точністю.

Найновіші продукти для найновіших дизайнів®

Серія Keysight InfiniiVision HD3 (рисунок 1) знаменує собою значний технологічний стрибок завдяки своїм удосконаленим 14-бітним аналого-цифровим перетворювачам (АЦП). Ці АЦП здатні кодувати аналогові входи в 16 384 окремих рівня, забезпечуючи в чотири рази більше -бітними АЦП, які управляють лише 4096 рівнями. Ця покращена роздільна здатність має вирішальне значення для захоплення більш тонких деталей у сигналах форми хвилі, особливо в складних електронних схемах.

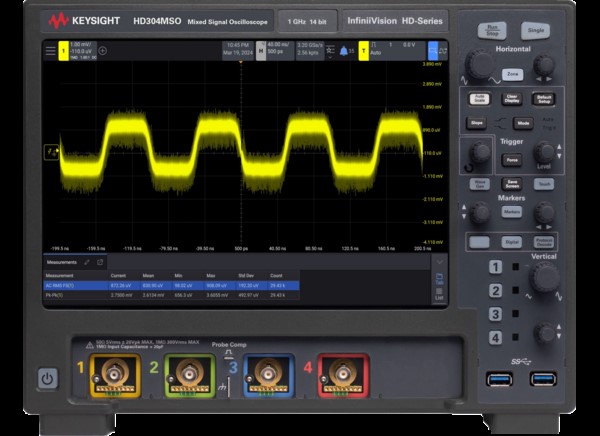

Рисунок 1: Нове покоління осцилографів InfiniiVision компанії Keysight, серія HD3, забезпечує точні вимірювання в діапазоні від 200 МГц до 1 ГГц у портативному форм-факторі. (Джерело: Mouser Electronics)

Однією з визначних особливостей осцилографа Keysight InfiniiVision HD3 є його виключно низький рівень шуму 50 мкВср.кв. при смузі пропускання 1 ГГц. Цей низький рівень шуму мінімізує вплив осцилографа на вимірювання, дозволяючи отримувати більш точні та надійні дані. Інженери можуть використовувати обмеження смуги пропускання і усереднення форми сигналу для подальшого зниження шуму, тим самим підвищуючи якість аналізу сигналу.

З розвитком мініатюризації електронних компонентів важливість використання правильного випробувального устаткування стає вирішальною. Високопродуктивні інструменти тестування, такі як осцилограф серії Keysight InfiniiVision HD3, дозволяють інженерам точно вирішувати сучасні завдання проектування схем. HD3 оснащує їх для захоплення, аналізу та налагодження найдрібніших аномалій сигналу, забезпечуючи оптимальну функціональність та надійність у складних пристроях.

Про Автора:

Руді є членом команди з маркетингу технічного контенту в Mouser Electronics, маючи понад 35 років досвіду в галузі сучасних електромеханічних систем, робототехніки, пневматики, вакуумних систем, високої напруги, виробництва напівпровідників, військової техніки та управління проектами. Як експерт з технологічних предметів, Руді підтримує глобальні маркетингові зусилля за допомогою своїх широких знань про продукти, а також шляхом створення та редагування технічного контенту для веб-сайту Mouser. Руді є автором технічних статей, що з'являються на інженерних веб-сайтах, і має ступінь бакалавра в галузі технічного управління та ступінь магістра ділового адміністрування зі спеціалізацією на управлінні проектами. До Mouser Руді працював у National Semiconductor та Texas Instruments.

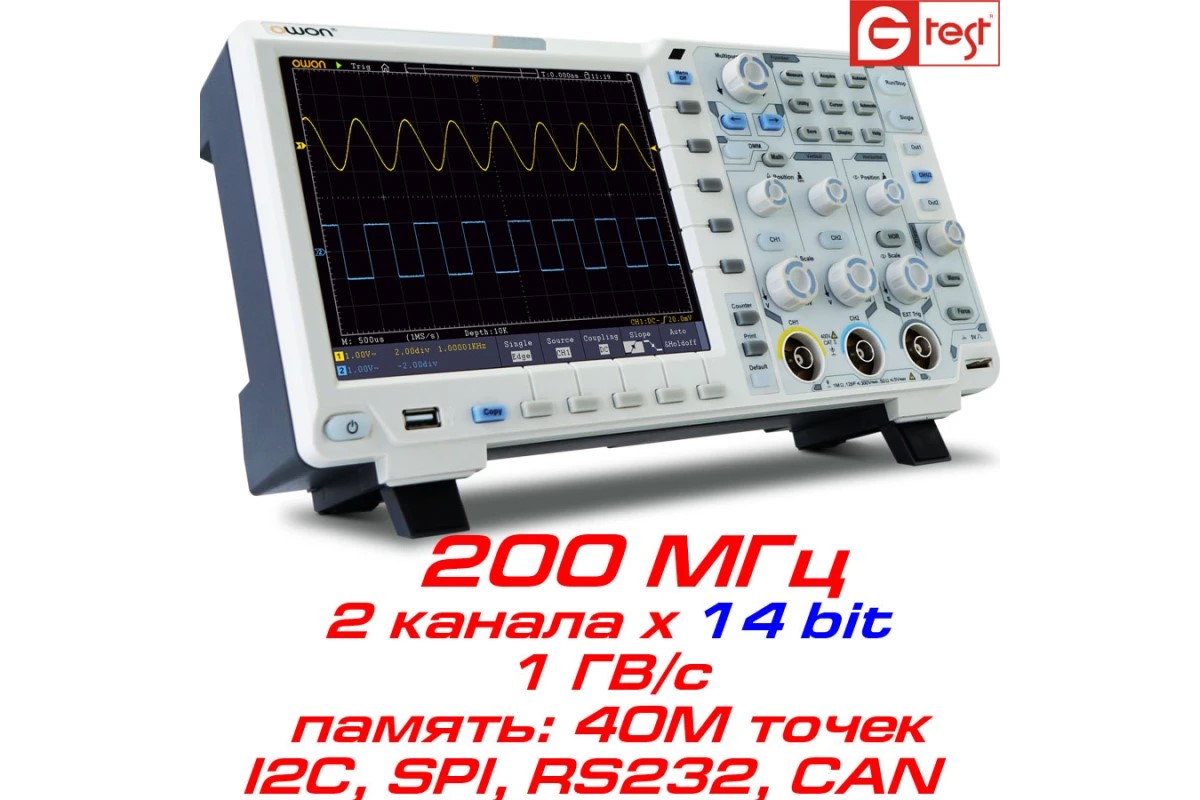

Як аналог чудової продукції знамениту Keysight може повслужити цілком доступна модель від Lilliput Technologies (OWON®): Модель xDS3202A осцилограф 14 біт 2х200МГц 40М крапок.
