Прошивка аналізаторів спектру R&S FSQ-K91 / R&S FSP-K90 для використання у WLAN

Посилання на сторінку сайту Магазину Gtest(R) з пропонованими Аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Вимірювання параметрів сигналів передавачів WLAN IEEE 802.11

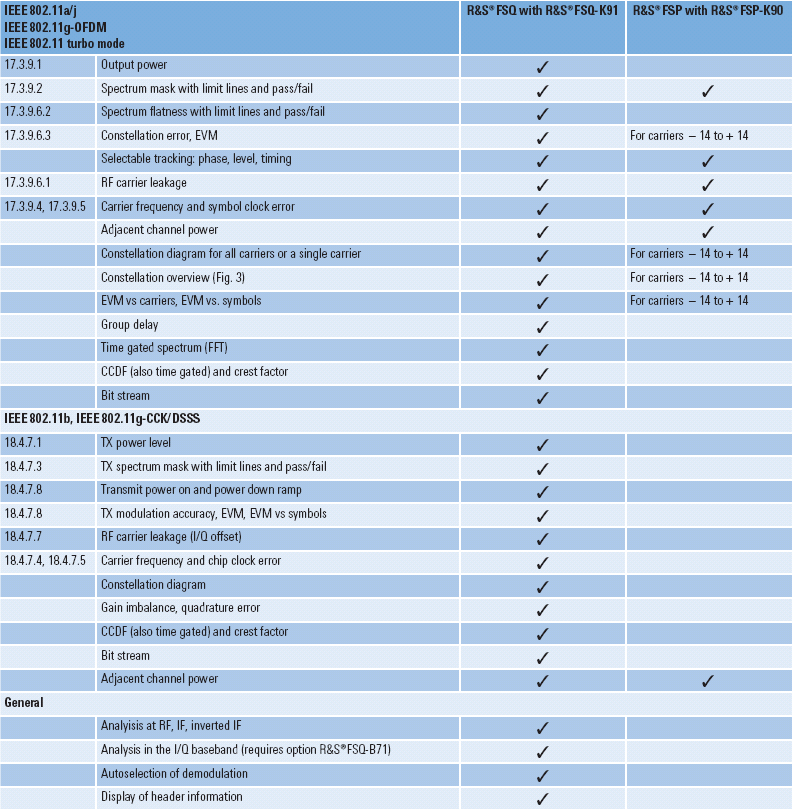

• R&S FSQ-K91 розширює лінійку R&S FSQ можливістю вимірювання параметрів передавачів відповідно до стандартів IEEE 802.11a/b/g/j включаючи IEEE 802.11 turbo режим

• R&S FSP-K90 розширює лінійку R&S FSQ можливістю вимірювання параметрів передавачів відповідно до стандартів IEEE 802.11a та IEEE 802.11g-OFDM

• Усі функції можуть віддалено контролюватись через шину IEC/IEEE чи LAN

Коротко

• Частотний діапазон від 20 МГц до 3/8/28/40 ГГц залежно від базового блоку

• Дуже низька залишкова EVM <-44 дБ/-46 дБ

• Автоматичні або ручні установки формату модуляції

• Аналіз на певній частоті або діапазоні (опціонально)

• Висока швидкість вимірювань на рівні >12вимірювань/сек (54 Мбіт/сек, 16 символів даних)

Прошивка аналізаторів спектру R&S FSQ-K91 для застосування у WLAN розширює області застосування аналізатора сигналів R&S FSQ вимірюваннями спектру та параметрів модуляції сигналів відповідно до WLAN стандартів IEEE 802.11a/b/g/j. Виняткові можливості R&S FSQ в аналізі та оцінці, які дозволяють задавати стандарти у вимірах, роблять його ідеальним у розробці та налагодженні. Аналізатор спектру R&S FSP з опцією FSP-K90 має приємну ціну як інструмент для вимірювання у виробництві. Наприклад, один інструмент може бути використаний для вимірювань EVM у сигналах OFDM (IEEE 802.11a/g-OFDM) і при цьому для спектральних вимірювань сигналів QPSK (IEEE 802.11b). Використовуючи запантетований метод, R&S FSP оцінює несучі від –14 до +14 зі смугою демодуляції 8 МГц та визначає параметри модуляції сигналів IEEE 802.11a/g-OFDM.

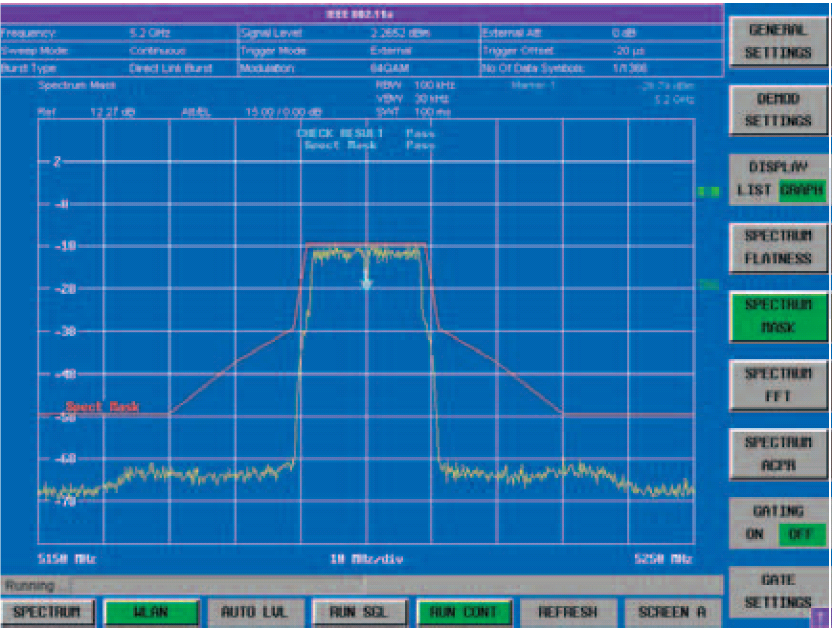

Рис.1а: спектральна маска з обмежувальними лініями відповідності стандарту

Рис.1б: Вимірювання потужності у сусідньому каналі

Рис.2: Відображення основних параметрів модуляції в сумарних результатах: Вимірювання по 20 бурстам показує EVM на рівні -47,12 дБ для кращого бурста (мін. пік), -45,92 дБ для найгіршого та середній EVM на рівні -46,55 дБ для всіх. Вихідна потужність (стосовно бурста) і crest-фактор також відображається. Таким чином, можливе швидке та просте визначення, наприклад, залежності EVM від вихідної потужності підсилювача. Функція автоналаштування рівня дозволяє змінювати рівень без ручних установок або коригування.

Рис.3: Групова діаграма для всіх або однієї обраної несучої.

Рис.4: Таблиця установок дає швидкий огляд вибраних установок та швидкий доступ до зміни параметрів.

Рис.5: Вимірювання часу наростання та спаду сигналу IEEE 802.11b. Встановлюване усереднення забезпечує повторюваність та стабільність результатів.

Функції стандартного аналізатора діапазону базового блоку розширюють вимірювальну функціональність, роблячи пристрій більш універсальним. Інші типові завдання розробки можуть бути виконані з такими вимірювальними функціями:

• Вимірювання потужності в основному та сусідньому (конфігурованому користувачем) каналі

• Вимірювання потужності в сусідньому каналі на багатьох несучих

• Маркер TOI для автоматичного визначення інтермодуляцій третього порядку

• Вимірювання шуму (з R&S FS-K3) або фазового шуму (c R&S FS-K4)

Рис.6: Нові параметри модуляції для несучих від –14 до +14 (виміряно R&S FSP)

Рис.7: Вимірювання спектру R&S FSP з використанням встановленої опції R&S FSP-K90
