КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 2

Радіолокація

Тестування сучасних радіолокаційних систем потребує винятково високих характеристик вимірювального обладнання.

Швидкий розвиток радіолокаційних технологій, проектування та виробництво високоспеціалізованих інноваційних електронних продуктів для виявлення радіолокаційних сигналів – все це потребує використання передових технологій та пристроїв.

Наше сучасне вимірювальне обладнання приносить колосальну користь при тестуванні форм радіолокаційних сигналів, що постійно ускладнюються:

Надає можливості, необхідні для керування вимогами сучасних радіолокаційних систем
Забезпечує відображення в режимі реального часу сигналів складних систем стиснення імпульсу, а також генерацію та аналіз будь-яких типів динамічних цифрових сигналів, що дозволяє розробляти високонадійні та економічні електронні системи для оборонного та комерційного використання. Має масштабовану архітектуру, яка передбачає економічне продумане розширення

Рекомендовані продукти:

Аналізатори спектру реального часу:

Серія RSA6100A
Серія RSA3000

Осцилографи та прикладне програмне забезпечення:

Осцилографи серії DPO/DSA70000
Програмне забезпечення для аналізу надширокосмугових сигналів

Генератори сигналів:

Серія AWG7000 із програмним забезпеченням RFX100 RFXpress
Програмне забезпечення для створення та зміни сигналів ВЧ/<Ч/IQ

Надширокосмугові сигнали (СШП)

Діапазон ВЧ, необхідний роботи з CШП сигналами, істотно перевищує можливості більшості вимірювальних приладів.

У той час як більшість радіопередавачів випромінюють велику потужність у вузькому діапазоні частот, передавачі СШП випромінюють малу потужність у дуже широкому діапазоні частот. При цьому розробники стикаються з вирішенням унікального завдання захоплення, реєстрації та аналізу одноразових когерентних сигналів. Для розробки або інтеграції радіостанцій надширокосмугового діапазону, РЛС із внутрішньоімпульсною частотною модуляцією або WiMedia компанія Tektronix пропонує засоби тестування та розробки, що містять найшвидше осцилографи, аналізатори спектру та генератори сигналів, а також спеціалізоване програмне забезпечення.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

Осцилографи серії DPO/DSA70000
Програмне забезпечення для аналізу СШП сигналів

Генератори сигналів:

Серія AWG7000 із програмним забезпеченням RFX100 RFXpress для створення та зміни сигналів ВЧ/<Ч/IQ

Пробники:

Серія P6800/P6900
Диференціальні пробники TriModeTM P7513/P7516

Логічні аналізатори:

Серія TLA7000 із комплектом iLink

Радіочастотний контроль

Для систем спостереження потрібні засоби швидкого виявлення та подальшої ідентифікації широкого спектра сигналів.

Грунтуючись на своєму досвіді розробки критично важливих повітряних, морських та наземних систем спостереження, ми створили засоби аналізу у реальному масштабі часу, які дозволяють повністю записати кожну подію, містять розширені аналітичні засоби та забезпечують наступні можливості:

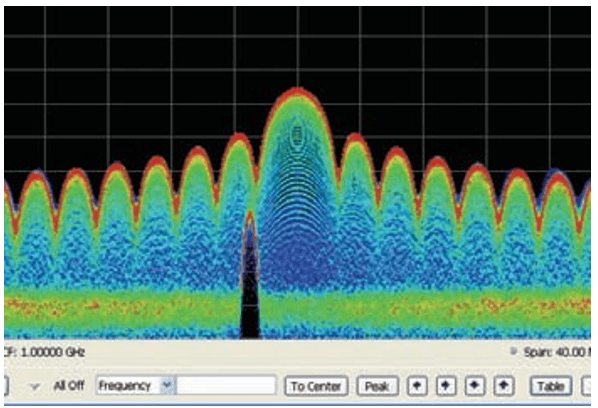

Виявлення несподіваних подій за допомогою технології відображення спектру DPX Live RF
Реєстрація подій та захоплення потоку даних у режимі реального часу для подальшої обробки
Унікальна можливість запуску по частотній масці у смузі спостереження, що дозволяє повністю записати кожну подію та проаналізувати її кількома способами, що уможливлює швидке виявлення та оцінку загроз, з якими стикаються сучасні збройні сили.
Найкраща в галузі широкосмугова архітектура, яка забезпечує збирання та перехоплення найскладніших сигналів та утворює базу для успішного вирішення завдання
Висока якість зображення дозволяє виявляти найменші зміни поведінки точок відеопотоку.

Рекомендовані продукти:

Аналізатори спектру реального часу:

Серія RSA6100A
Серія RSA3000

Портативний пристрій для пошуку сигналів

H600 RF Hawk Signal Hunter

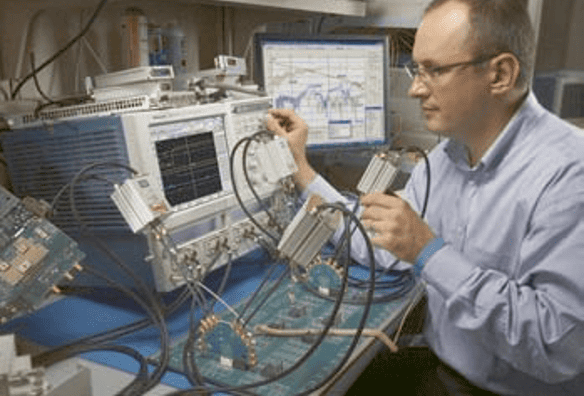

Цілісність сигналу, рефлектометрія у часовій області (TDR) та S-параметри

Для забезпечення детермінованої та точної передачі даних з однієї частини схеми в іншу необхідно забезпечити цілісність цифрового сигналу. Для забезпечення адекватної цілісності цифрового сигналу потрібен спеціальний аналіз на етапі проектування та визначення параметрів шляхом емпіричних вимірів прототипів для перевірки ефективності методів моделювання схеми. TDR-аналіз є зручним способом оцінити розподіл імпедансу та його зміни в лініях передачі сигналів, таких як кабелі, з'єднувачі або мікросмужкові лінії на платі персонального комп'ютера. При швидкості передачі менше 1 Hб/с якість передачі можна проаналізувати у часовій області, як це часто робиться під час аналізу цілісності сигналів даних. При швидкості передачі понад 1 Hб/с та при перевищенні пропускної спроможності лінії передачі також необхідно оцінювати S-параметри.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

Стробоскопічний осцилограф DSA8200
Програмне забезпечення IConnect®, MeasureXtractor™ TDR оцінки цілісності сигналу та S-параметри
Програмне забезпечення 80SJNB для вимірювання джиттера, шумів та коефіцієнта бітових помилок

Пробники:

Серія P6400/P6800/P6900
Диференціальний пробник P7313SMA
Диференціальні пробники P7500 TriMode™
Пробники P8018 / Диференціальні пробники TDR P80318

Логічні аналізатори:

Серії TLA5000B та TLA7000 з пакетами підтримки процесор/шина

Аналіз джиттера / шумів

Тепер виконувати аналіз та усувати джиттер стало простіше

Компанія Tektronix пропонує рішення на базі осцилографів у галузі вимірювань джиттера з мінімально можливим власним джиттером як для електричних, так і для оптичних сигналів у діапазоні від низькочастотних цифрових до надвисокочастотних систем послідовної передачі даних. Для виявлення джиттера в малопотужних сигналах з низьким рівнем шумів або вимірювання наднизького рівня джиттера, часто властивого тактовим генераторам, пропонуються рішення на основі аналізаторів реального часу спектра (RTSA).

Крім того, генератори сигналів дозволяють формувати джиттер для різних цілей, включаючи перевірки приймачів на допустимий рівень джиттера.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

Осцилографи реального часу серії DSA70000

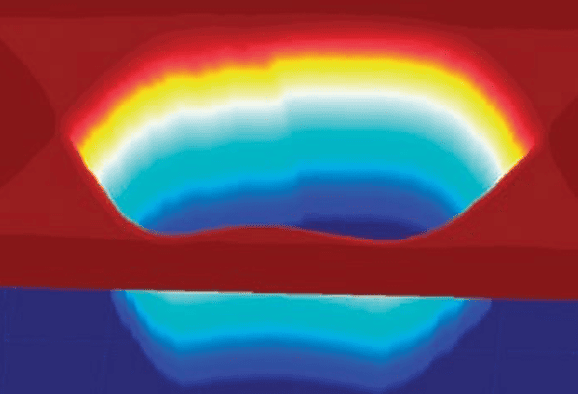

DPOJET – програмне забезпечення для аналізу очкових індикаторних діаграм та джиттера
Стробоскопічні осцилографи DSA8200
Програмне забезпечення 80SJNB для вимірювання джиттера, шумів та коефіцієнта бітових помилок
Програмне забезпечення IConnect®, MeasureXtractor™ TDR оцінки цілісності сигналу та S-параметри

Пробники:

Диференціальні пробники P7313/P7313SMA
Пробники P7500 TriMode

Генератори сигналів:

Генератор сигналів довільної форми серії AWG7000/AWG5000
Генератори сигналів синхронізації серії DTG5000

Аналізатори спектру реального часу:

Серія RSA3000

Тестування приймачів

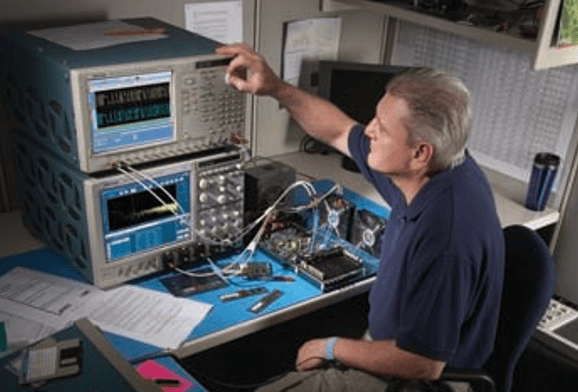

Подолання проблем тестування приймачів за допомогою генератора сигналів довільної форми та прямого синтезу

Для перевірки пристроїв із послідовною передачею даних необхідна ретельно пророблена методика тестування приймача. Щоб гарантувати, що високошвидкісні сигнали даних правильно прийняті за кабелями, провідниками та доріжками плат на основі матеріалу FR4, через fА<Ч приймача та схеми відновлення тактової частоти, необхідно мати можливість роботи із зашумленими та низькорівневими сигналами. Сигнали, що використовуються при перевірках на відповідність, повинні включати тестові послідовності даних з доданими періодичним і випадковим джиттером і ISI компонентами. 3а рахунок високої швидкодії апаратної частини генератора сигналів довільної форми, що використовує прямий синтез, ця складна задача спрощена і вирішується за допомогою тільки одного приладу.

Рекомендовані продукти:

Генератори сигналів:

Серія AWG7000/AWG5000
Генератор сигналів довільної форми
Програмне забезпечення RFX100 RFXpress для створення та зміни сигналів ВЧ/<Ч/IQ
SerialXpress® (SDX100) для створення та зміни високошвидкісних сигналів послідовної передачі даних

Осцилографи та програмне забезпечення:

Осцилографи реального часу серії DSA70000 DPOJET – програмне забезпечення для аналізу очкових індикаторних діаграм та джиттера

Пробники:

Диференціальні пробники P7313/P7313SMA
Пробники P7500 TriMode

Вимірювання та аналіз параметрів джерел живлення

Осцилограф Tektronix можна швидко та економічно перетворити на ідеальний засіб для вимірювань та аналізу систем живлення

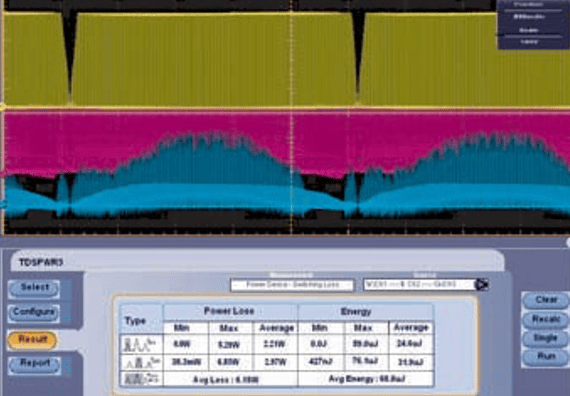

Вимірювання систем живлення визначення швидкості комутації, якості харчування та відповідності вимогам стандартів є чинниками, які має враховувати кожен розробник імпульсних джерел питания. Осцилографи Tektronix з технологією Digital Phosphor (серії DPO) з вбудованим програмним забезпеченням для виконання аналізу та широким вибором струмових та вольтових пробників полегшують виконання таких завдань, як оцінку втрати потужності на комутаторі, виконання аналізу в координатах B-H для магнітних компонентів, визначення області тестування на попередню відповідність вимогам стандарту EN61000-3-2, а також створення звітів про перевірки, що настроюються. Крім того, доступні спеціалізовані осцилографи з ізольованими каналами для вимірювань з плаваючою «землею» напруги до 600 В (середньоквадр.) категорії II (або до 300 В (середньоквадр.) категорії III).

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

Серії TPS2000/DPO4000/DPO7000 та DPO70000
Програмне забезпечення DPOPWR або TPSPWR11 для вимірювання та аналізу систем живлення

Пробники:

Активні пробники TAP1500/2500/3500
Пробник змінного та постійного струму TCP0030
Пробник струму TCP202
Пробники струму TCPA300/400 та підсилювачі
Пасивні високовольтні пробники P5100
Диференціальні високовольтні пробники TDP1000/0500
Пробники P5200/P5205/P5210 з TPA-BNC
Диференціальні високовольтні пробники P6250/P6251

ПРОДОВЖЕННЯ СЛІДУЄ…
