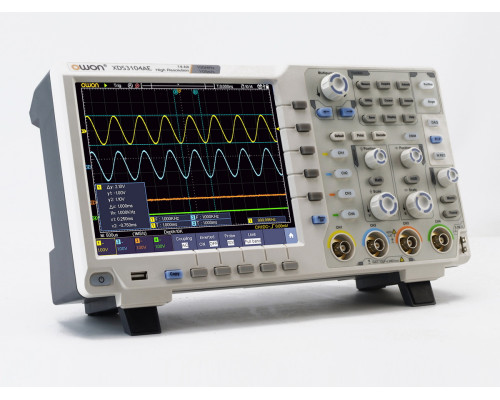

xDS3104AE осцилограф 14 біт 4 х 100МГц 40М пікселів
Для розширення функціональних можливостей осцилографа доступні опції: функціональних генераторів AWG (1 канал х 25 МГц, 2 канали х 25 МГц, 14 bit), мультиметра, декодування протоколів RS232, SPI, I2C, CAN і WiFi і VGA інтерфейси.
• Кількість каналів: 4 канали + зовнішній вхід синхронізації
• Роздільна здатність (по-вертикалі): 14 біт
• Частота дискретизації: 1 ГВ/с (Real Time)
• Об'єм пам'яті: 40M пікселів
• Низький рівень власних шумів
• Висока чутливість по вертикалі: 1 мВ/поділ до 10 В/поділ.
• Горизонтальна розгортка: від 2 нс до 1000 с/поділ.
• Захоплення осцилограм: 45000 форм сигналів/сек.
• Wi-Fi інтерфейс, вбудований модуль (опція)
• Функції DMM: напруга, струм, опір, ємність (опція).
• Сенсорний ємнісний дисплей (опція)
• Математичні операнди та функція БПФ
• Інтерфейси: USB-host, USB-device, USB порт для Pict-Bridge (LAN, VGA, Wi-Fi опціонально)
• Захоплення та декодування: RS232, SPI, I2C, CAN (опціонально)
• Генератор AWG 25 МГц (опція)
• Акумулятор для автономного живлення (опція).
Детальні технічні характеристики осцилографів серії xDS3004E (pdf.)| Модель | xDS3064E | xDS3104E | xDS3104AE |
| Дозвіл по вертикалі | 8 біт | 8 біт | 14 біт |
| Смуга пропуску | 60 МГц | 100 МГц | |
| Час наростання фронту | < 5,8 нс | < 3,5 нс | |
| Кількість каналів | 4 канали + вхід зовнішньої синхронізації | ||
| Чутливість по вертикалі | від 1 мВ/поділ до 10 В/поділ. | ||
| Похибка вимірів | 3 % | ||
| Швидкість розгортки | від 2 нс/поділ. до 1000 с / справ. | ||
| Пам'ять | 40м крапок | ||
Вхідні параметри
| Вхідний імпеданс | 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms |
| Коеф. поділу (стандартних пробників) | х1; х10 |
| Корекція за коефіцієнтом пробника | 0.001X - 1000X |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 та CAN |
| Джерело синхронізації | СН1/СН2/СН3/СН4, зовнішній, зовнішній / 5, AC лінія живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | 1 ГВ/с | |
| Збереження осцилограм | 100 у внутрішній пам'яті | |
| Обсяг пам'яті | 40м крапок | |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм відновлення сигналу | sin(x)/x | |
Система вимірювань та математичної обробки
| Автоматичні виміри | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, + Width, - Width, + Duty, - Duty, Duty Cycle, Delay A → B ↑, Delay A → B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорні виміри | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
| Вхідний імпеданс | 10 МОм, максимальний вхід max input: AC 750V/DC 1000V | |
| Напруга | VDC: 400 мВ, 4 В, 400 В: ±(1 ± 1 е.м.р) VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц – 400 Гц |
|
| Струм | DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р) AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р) ) |
|
| Опір | 400 Ом: ±(1% ± 3 digits), 4 ком - 40 МОм: ±(1% ± 1 е.м.р) | |
| Ємність | 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р) | |
| Кількість відліків | 3¾ розрядів (4000 відліків) | |
| Тестування діодів | до 1,5; тест на провідність | |
Генератор довільних форм сигналів (опція)
| Смуга | 25 МГц |
| Швидкість вибірки | 125 МВ/с |
| Розширення | 14 біт |
| Амплітуда | від 2 мВ до 6 В |
| Цифровий мультиметр | DMM |
| Довжина форми сигналу | 8 000 пікселів |
| Стандартні форми сигналів | синус, трикутник, меандр, імпульс |
Загальні характеристики
| Дисплей | 8" кольоровий LCD, 800 x 600, сенсорний |
| Інтерфейси | USB host, USB device, USB port for PictBridge, Trig Out (P/F), (LAN, VGA, Wi-Fi опція) |
| Живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Батарея | опціонально батарея: 13,2 А/год; 3,7 В |
| Габарити | 340 (ширина) х 177 (висота) х 90 (глибина) |
| Маса | 2,6 кг. |
КОМПЛЕКТАЦІЯ
• Осцилограф xDS3104AE – 1 шт.
• Пробники осцилографічні – 4 шт.
• Кабель живлення – 1 шт.
• Кабель USB – 1 шт.
• Програмне забезпечення, CD-диск – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Опції
| Інтерфейс VGA | VGA |
| Інтерфейс Wi-Fi | Wi-Fi |
| Цифровий мультиметр | DMM |
| Захоплення та декодування I2C, SPI, RS232 | стандарт |
| Захоплення та декодування CAN | CAN |
| Генератор сигналів довільних форм, 1 канал х 25 МГц | AWG1 |
| Генератор сигналів довільних форм, 2 канали х 25 МГц | AWG2 |
| Сенсорний дисплей | стандарт |
| Акумуляторна батарея | xDS-BAT |
Можливі назви: xDS3104AE, xDS-3104AE
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
