Новинки від SIGLENT. 4 GHz осцилограф модельного ряду SDS7000A.

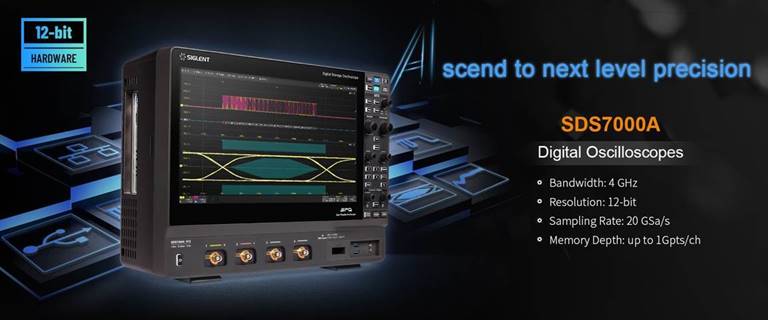

Осцилограф серії SDS7000A

Огляд продукту

Цифрові запам'ятовуючі осцилографи серії SDS7000A доступні зі смугою пропускання 4 ГГц і 3 ГГц, мають 12-бітові АЦП з частотою дискретизації до 20 Гвиб/с, максимальну довжину запису 1 Гвиб/канал і відображають до 4 аналогових каналів + 16 цифрових високопродуктивний аналіз складних та змішаних сигналів. У серії SDS7000A використовується технологія Siglent SPO з максимальною швидкістю захоплення сигналів до 1 000 000 осцилограм за хвилину/с, функцією відображення 256-рівневої шкали яскравості та режимом відображення колірної температури. Він також використовує інноваційну цифрову систему запуску з високою чутливістю та низьким рівнем тремтіння аналізованих сигналів (джиттера). Система запуску (тригер) підтримує кілька потужних режимів запуску, включаючи запуск по послідовній шині. Такі інструменти, як запис історії сигналу, функції пошуку та навігації, сканування сигналу, тест по масці, графік Боде, аналіз потужності, аналіз ока/джиттера та тест на відповідність, дозволяють захоплювати, зберігати та аналізувати розширені записи сигналів. Вражаючий набір вимірювальних та математичних можливостей, можливість використання генератора сигналів довільної форми з частотою 50 МГц, а також послідовне декодування є особливостями SDS7000A. Великий 15,6-дюймовий ємнісний сенсорний екран HD з підтримкою мультитач-жестів і зручним дизайном інтерфейсу користувача може значно підвищити ефективність роботи. Він також підтримує керування мишею та віддалене керування через Інтернет через локальну мережу.

Базові специфікації

Model	SDS7404A H12	SDS7304A H12
Analog channels	4 + EXT
Bandwidth	4 GHz	3 GHz
Sample rate (Max.)	20 GSa/s (dual-channel) 10 GSa/s (3 or 4 channels)
Vertical Resolution	12-bit Up to 16-bit in ERES mode
Memory depth (Max.)	Standard: 500 Mpts/ch Optional: 1 Gpts/ch in dual-channel mode
Waveform capture rate (Max.)	1,000,000 wfm/s
Trigger type	Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
Serial trigger and decode	Standard: I²C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429, USB 2.0 (decode only)
Measurement	50+ parameters，statistics, histogram, trend, and track supported
Math	4 traces 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Supports formula editor
Data analysis	Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and Power Analysis, Eye/Jitter Analysis, SignalScan, Compliance Test (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1)
Digital channel (optional)	16-channel; maximum sample rate up to 1 GSa/s; record length up to 50 Mpts
Waveform generator (optional)	Builit-in, frequency up to 50 MHz, 125 MSa/s sample rate, 16 kpts waveform memory
Processor System	Intel Core i3-8100 or better，32GB memory，250GB storage，Linux operating system
I/O	I/O: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device (USBTMC)，2x 1000M LAN (VXI-11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer) Display: 1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz Audio: Mic input, Audio Output Others: External Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out
Probe (Standard)	500 MHz, 1 probe supplied for each channel
Display	*15.6” HD TFT-LCD with capacitive touch screen (19201080)**
