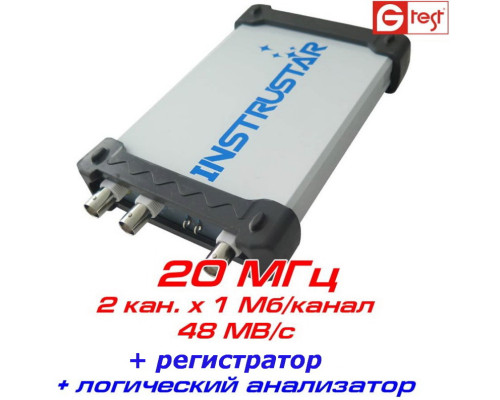

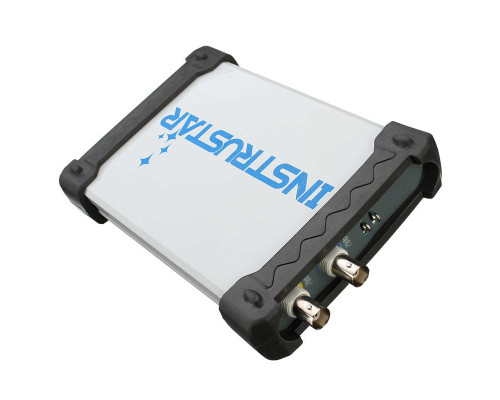

ISDS205C віртуальний осцилограф, 20 МГц, 2 канали
• Смуга пропускання: 20 МГц
• Кількість каналів: 2 канали
• Швидкість вибірки: 48 МВ/с (Real time)
• Режим вимірів, курсорні виміри
• Об'єм пам'яті буфера 1МБ/канал
• Аналізатор спектру FFT
| Осцилограф | Аналізатор спектру | Реєстратор | Логічний аналізатор | DDS-генератор | |
| ISDS205A | • | • | • | ||
| ISDS205B | • | • | • | • | |
| ISDS205C | • | • | • | • | |
| ISDS205X | • | • | • | • | • |
Детальні технічні характеристики, посібник користувача та програмне забезпечення ISDS205C.
| Кількість каналів / імпеданс | 2/1 МОм, 25 пФ |
| Смуга пропуску | 20 МГц |
| Режими по входу | AC/DC |
| Діапазон вимірювання напруги | ±6В (1X) / ±60В (10X) |
| Діапазон розгортки | від 1нс до 20 с. |
| Швидкість вибірки/розрядність | 48 МВ/с / 8 біт |
| Обсяг пам'яті | 1 Мб/канал |
| Режим синхронізації | авто / норм / чекає |
| Умови захоплення | фронт, наростаючий фронт, спадаючий фронт |
| Режим дисплея | XY, XT |
| Кількість каналів | 2 |
| Смуга пропуску | 20 МГц |
| Алгоритм | FFT (18 вікон) / кореляційний аналіз |
| FFT-кількість точок | від 8 до 1048576/канал |
| FFT-вимірювання | гармоніки (1-7), SNR, SINAD, ENOB, THD, SFDR |
| FFT-вікна |
Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, гаманець, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method |
| Кількість каналів | 2 |
| Швидкість вибірки | 1 канал: від 1К до 24М вибірок/сек; 2 канали: від 1К до 16М вибірок/сек |
| Обсяг запису | максимум 4 Гб |
| Кількість каналів | 16 |
| Швидкість вибірки | 8 каналів: від 25К до 24М вибірок/сек; 16 каналів: від 250К до 16М вибірок/сек |
| Обсяг запису | 1Мб – 2Гб |
| Кількість каналів | 8 |
| Аналіз протоколів | Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/ Mouse |
| Обсяг запису | 1Мб – 10Тб |
КОМПЛЕКТАЦІЯ
• USB-осцилограф ISDS205C – 1 шт.
• Пробники осцилографічні – 2 шт.
• Кабель USB – 1 шт.
• Програмне забезпечення, CD-диск – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Можливі назви: ISDS205C , ISDS-205C , ISDS 205C
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
