Фантастичні технології осцилографів-приставок від Pico Technologies

Pico додає нові осцилографи змішаних сигналів до лінійки PicoScope 3000E

Нові моделі включають 16 цифрових каналів, чотири аналогові канали та широкий набір функцій у вигляді осцилографа без головного вузла.

Pico Technology нещодавно додала дві нові моделі змішаних сигналів до своєї лінійки продуктів PicoScope 3000E. Нові осцилографи засновані на розширених функціях існуючих моделей та додають 16 цифрових каналів. Цифрові та аналогові дані можуть збиратися та відображатися одночасно для цієї роботи осцилографа змішаних сигналів (MSO).

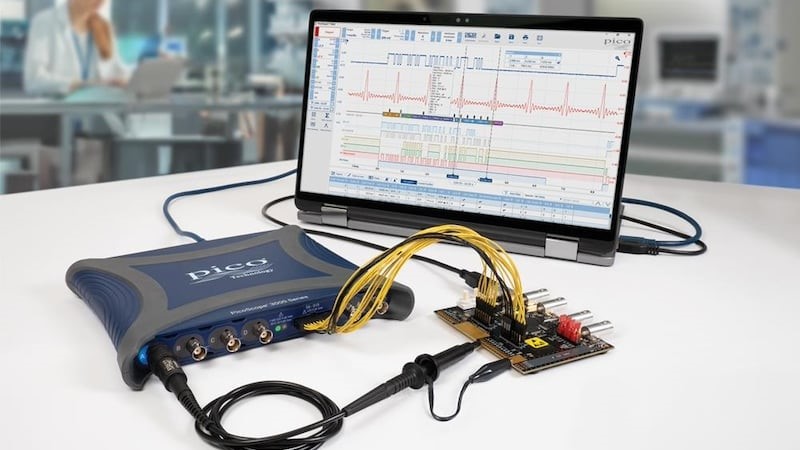

PicoScope у дії. Зображення надано Pico Technology

Нові моделі 3417E MSO та 3418E MSO, як і існуючі аналогові осцилографи без MSO, не мають головної частини та живляться від USB-порту, використовуючи ноутбук або настільний комп'ютер як інтерфейс відображення та управління.

Головний редактор All About Circuits Джефф Чайлд (праворуч) розмовляє з інженером з технічних програм Pico Technology Беном Еллісом (ліворуч) на виставці Embedded World 2024.

Основні характеристики нових осцилографів-приставок PicoScope 3000E

Прилади оснащені чотирма аналоговими каналами з максимальною смугою пропускання 350 МГц моделі 3417E або 500 МГц моделі 3418E. Нові моделі MSO (3417E MSO та 3418E MSO) додають 16 цифрових каналів.

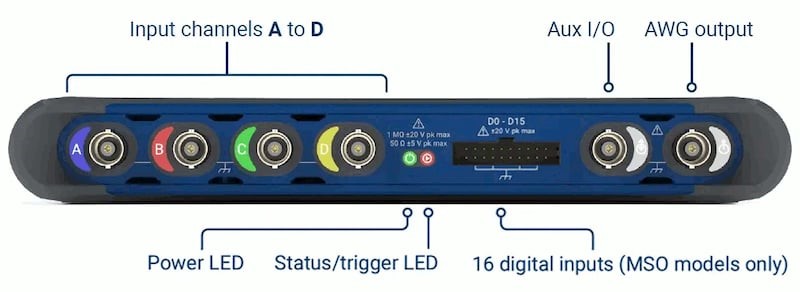

Передня панель PicoScope 3417E MSO/3418E MSO. Зображення надано Pico Technology

Сімейство осцилографів пропонує вибірку в реальному часі 5 гіга/вибірок за секунду (ГС/с). Він також забезпечує захоплення даних з роздільною здатністю від 8 до 14 біт і вхідною чутливістю 1 мВ/діл та 2 гіга/вибірки пам'яті захоплення, що поділяється на сегменти.

Програмне забезпечення PicoScope 7 сумісне з Windows, Mac та Linux, до нього включено 40 послідовних декодерів. Нові осцилографи можуть взаємодіяти з ПК за допомогою USB 3.0 SuperSpeed ​​або через окремий блок живлення USB type-C 5, 3 А.

На додаток до функціональності осцилографа, блоки PicoScope 3000E працюють як генератор сигналів довільної форми та функцій, аналізатор спектру БПФ та хмарний реєстратор даних. Вбудований 14-бітовий генератор сигналів 200 МС/с може створювати хвилі на основі стандартних або даних користувача, імпортованої траси осцилографа або імпортованого файлу формату .CVS.

Незважаючи на багатий набір функцій, пристрої дуже портативні: їхня вага становить менше 1,54 фунта (< 0,7 кг), а розміри – 8,7” x 6,8” x 1,2” (221 мм x 173 мм x 30 мм.

Інтерфейс користувача програмного забезпечення

Програмне забезпечення також важливо, як і апаратне забезпечення для осцилографа без головного пристрою. При правильній реалізації програмне забезпечення може стати явною перевагою для користувачів осцилографів-приставок, порівняно з традиційними багатофункціональними пристроями. Нові моделі MSO включають програмний пакет PicoScope 7 з повною функціональністю у стандартній комплектації. Немає необхідності придбати додатки/опції, щоб повною мірою використовувати нове обладнання.

PicoScope 7 у роботі. Зображення надано Pico Technology

Використовуючи потужність стандартного ноутбука, користувачі можуть контролювати продуктивність приладу, доступну для аналізу та відображення. Конструкція без монітора допомагає постійно підтримувати цінність осцилографа з часом, оскільки просте оновлення ноутбука забезпечує більшу продуктивність без необхідності заміни осцилографа-приставки. Pico Technology пропонує комплект розробки програмного забезпечення для осцилографів під назвою PicoSDK. PicoSDK дозволяє просунутим користувачам створювати настроювані інтерфейси користувача або функції аналізу даних. SDK можна використовувати у Windows, macOS та Linux. Всі функції осцилографа доступні через SDK, включаючи дані та керування. Його можна використовувати з такими поширеними мовами як C, C++, C#, VB.NET і Python. SDK також полегшує взаємодію зі стороннім програмним забезпеченням для аналізу, таким як MATLAB, National Instruments LabVIEW, MathWorks та Microsoft Excel.

Спрощена підтримка протоколу

Програмне забезпечення PicoScope 7 робить дії, щоб зробити декодування послідовних протоколів більш простим та універсальним. PicoScope містить 40 декодерів протоколів. Протоколи можна вибирати зі спрощеного інтерфейсу користувача, а також відображати та аналізувати разом з іншими функціями сигналів.

Вибір послідовного протоколу PicoSope 7. Зображення надано Pico Technology

PicoScope 3000E у дії

Осцилографи-приставки надзвичайно корисні для програм, що вимагають від інженера частого вставання та виходу з лабораторного столу. При вазі півтора фунта осцилографи серії 3000E з живленням від USB за розміром і вагою трохи більше, ніж аксесуар для ноутбука. Їхня здатність працювати як генератор сигналів довільної форми та функцій надає ще більше функціональності в умовах портативної лабораторії. Портативність робить осцилографи-приставки придатними для польових робіт та усунення несправностей обладнання у віддалених місцях. Прилади серії 3000E забезпечують достатню корисність будинку на робочому столі або практично будь-де, куди інженеру потрібно піти.
