Чому цифровий мультиметр точніше за осцилограф? За яких умов. Дискусія серед професіоналів. Частина 2

Продовження Частини 1

Andrew Daviel

Колишній інженер-радіоелектронщик

У чому різниця між цифровим мультиметром та осцилографом, коли слід використовувати кожен з них і який з них точніший при вимірах у ланцюгах змінного струму?

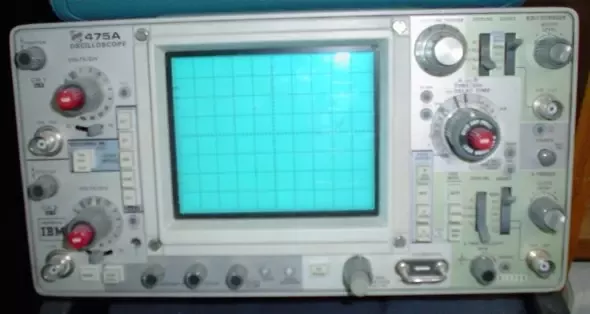

Ось старенький осцилограф:

А ось це Цифровий Мультиметр:

Цифровий мультиметр набагато дешевше; його можна купити в автомагазині приблизно за 30 доларів (2025, Канада).

Історично осцилографи були строго аналоговими приладами. Думаю, що представлений вище 475A може бути аналоговим. У цьому випадку точність значною мірою обмежувалася точністю зчитування трохи розмитої траєкторії променя на невеликому екрані - близько 5%. Хороший аналоговий вимірювач із дзеркальною шкалою, ймовірно, міг би зчитувати показання з точністю понад 1%.

Цифровий мультиметр має цифровий дисплей і, ймовірно, має точність менше ніж 1% (точність Fluke 83 становить 0,3% на діапазонах постійного струму). Останнім часом (2000-і роки) аналогові осцилографи були значною мірою витіснені цифровими осцилографами, що запам'ятовують (DSO). Вони вхідний сигнал оцифровується, тому прилад має деякі загальні характеристики з цифровим мультиметром, включаючи точність. Необов'язково вимірювати амплітуду сигналу візуально на екрані - прилад можна налаштувати на відображення розмаху сигналу або постійної напруги в цифровому вигляді, що дозволяє використовувати DSO як цифровий мультиметр для вимірювання середньоквадратичного значення постійної або змінної напруги. Однак DSO зазвичай не має діапазонів вимірювання струму чи опору.

Основна відмінність осцилографа від мультиметра полягає в тому, що осцилограф показує зображення - ви можете бачити форму сигналу, в той час як осцилограф із пристроєм дозволяє спостерігати перехідні процеси, які відбуваються рідко або одноразово. Цифровий мультиметр реєструє миттєву напругу і її складно використовувати для вимірювання величини, що змінюється. У свою чергу DSO реєструє послідовні значення напруги, що змінюється.

Для вимірювання змінної напруги, наприклад, синусоїдальної напруги побутової електромережі 120 В / 60 Гц, достатньо цифрового мультиметра, який відображає середньоквадратичне значення, придатне для розрахунку споживаної потужності. DSO зазвичай більший, важчий, чутливіший і дорожчий, але він покаже, чи є змінна напруга «чистою» або має сплески від комутаційних ланцюгів або, наприклад, являє собою «модифіковану синусоїду» від інвертора.

Dave Martindale

Захоплююсь електронікою приблизно з 1965 року.

Чому цифровий осцилограф показує більше шуму сигналу, ніж осцилограф з ЕПТ?

Одна з причин: недостатня вертикальна роздільна здатність.

Багато цифрових осцилографів оцифровують вхідний сигнал, використовуючи всього 8 біт інформації про амплітуду. Це означає, що для відображення форми сигналу доступні лише 256 різних вертикальних позицій. На типовому дисплеї осцилографа, який може мати 8 вертикальних поділів, це означає, що поділ по вертикалі припадає всього 32 кроки, і кожен крок досить великий, щоб бути чітко видимим. Кількість пікселів на екрані часто перевищує 256 (наприклад, 600), тому найменший крок по вертикалі може становити кілька пікселів на екрані.

Припустимо, що осцилограф оцифровує практично постійну напругу — можна було б очікувати, що на виході АЦП завжди буде той самий код. Але насправді завжди є певний шум — або від самого джерела, або від вхідного підсилювача, або навіть навмисно доданий. Таким чином, вихідний сигнал АЦП часто змінюється на один відлік, і одна зміна відліку в 8-бітному записі буде чітко видно на екрані.

Тим часом горизонтальна роздільна здатність осцилограми на екрані визначається кількістю точок вибірки за одну розгортку. Воно визначається частотою дискретизації, помноженої тимчасово однієї розгортки. Останнє значення встановлює користувач, тоді як перше зазвичай задає осцилограф. Програмне забезпечення осцилографа дозволяє вибирати між швидшою дискретизацією і більш тривалим часом запису, але, як правило, осцилографи, мабуть, прагнуть захоплювати не менше 2000 точок на розгортку (частково для того, щоб можна було використовувати збільшену розгортку при зупиненому осцилографі). Таким чином, при відображенні захопленої осцилограми роздільна здатність по горизонталі може становити 200 точок на поділ, а по вертикалі — лише 32 крапки на поділ.

Існують осцилографи, що оцифровують сигнал з розрядністю більше 8 біт на відлік, але це значно збільшує вартість АЦП (за тієї ж швидкості) або змушує використовувати нижчу тактову частоту. Іноді передбачено режим «високої роздільної здатності», який захоплює і усереднює кілька розгорток. Все це має зробити осцилограму гладкішою і, отже, менш галасливою, коли сигнал є горизонтальною лінією. Я також помітив, що мій старий осцилограф Tektronix TDS 210 (приблизно 1997 року випуску) відображає більш плавну осцилограму, ніж новий Instek GDS-1062A (приблизно 2011 року). Моя теорія полягає в тому, що різниця у вихідних даних обумовлена різницею у способах оцифрування сигналу двома осцилографами.

Tek використовує два аналогові ПЗЗ-накопичувачі для початкового захоплення сигналу з тактовою частотою до 1 ГГц. Але після захоплення аналоговий сигнал тактується з ПЗЗ зі значно нижчою частотою, і аналого-цифрове перетворення може виконуватися одним АЦП (або, можливо, двома, по одному на канал). Перевага такого підходу полягає в тому, що всі відліки в одному каналі надходять з одного АЦП, тому проблем із узгодженням не виникає. Це також означає, що осцилограф може захоплювати два канали на повній частоті за допомогою двох ПЗЗ-матриць. Але це означає, що одне захоплення обмежено 2500 точками (довжина ПЗЗ-матриці), а кількість сигналів, що реєструються в секунду, обмежена декількома сотнями. На відміну від цього, Instek оцифровує і зберігає точки на льоту в режимі реального часу, тому максимальна тривалість захоплення обмежена тільки обсягом пам'яті (2 мільйони точок). Однак АЦП, що використовуються в ньому, недостатньо швидкі для роботи на частоті 1 ГГц, тому замість цього використовуються 4 різних АЦП з частотою до 125 МГц, зміщені відносно один одного, що дозволяє проводити вибірку сигналу кожну наносекунду. Однак 4 перетворювачі не будуть ідеально узгоджені, і поєднання потоків вибірок від 4 перетворювачів в один запис означає, що будь-яка різниця між АЦП (яку неможливо компенсувати) буде проявлятися у вигляді низькорівневого періодичного шаблону на виході.

Інша причина: аналогові осцилографи відображають сигнал у міру його надходження (з невеликою затримкою, щоб показати частину сигналу до запуску). Після завершення розгортки аналоговий осцилограф дуже швидко готовий до повторного запуску - йому не потрібно нікуди копіювати дані, і він ніколи не намагається записати більше, ніж міститься на екрані. Завдяки високій швидкості розгортки та великій кількості тригерів аналоговий осцилограф може відображати сотні тисяч сигналів за секунду, всі з яких візуально усереднюються завдяки інерційності люмінофора на екрані та усередненню всередині ока. Існують цифрові осцилографи, які імітують це, також реєструючи сотні тисяч сигналів за секунду, усереднюючи їх у цифровому вигляді та відображаючи на дисплеї з регульованою яскравістю (Цифрові Люмінесцентні Осцилографи). Однак простіші цифрові осцилографи реєструють набагато менше сигналів в секунду і відображають їх з повною яскравістю, що робить зафіксовані сигнали набагато помітнішими, навіть якщо вони нетипові.

Loring Chien

інженер-електрик та аудіофіл протягом 45 років

Чим аналоговий мультиметр відрізняється від цифрового мультиметра і який з них точніше?

Аналогові вимірювачі використовують рухливу котушку та друкарську шкалу. У найпростіших вимірювачах, таких як класичний Simpson 260, вимірювач має механізм із опором 20 000 Ом на вольт, що означає, що для відхилення стрілки вимірника на повну шкалу потрібно 50 мкА. При шкалі 10 навантаження ланцюга становить 200 000 Ом. Це впливає на схему набагато сильніше, ніж 10 МОм цифрового вимірника.

Точність зчитування шкали аналогового вимірювача рідко вважається перевищує 1% і від правильного зчитування шкали користувачем. Але цифрові вимірювачі показують до 3,5 знаків на звичайних вимірювачах та до 4, 5 та 6 знаків на кращих лабораторних вимірювачах. Таким чином, ви можете легко дозволити 0,01%, що робить цифрові вимірювачі набагато більш високороздільні, і зазвичай точність порівнянна.

Таким чином, за навантаженням, роздільною здатністю та точності цифровий вимірювач беззастережно виграє. Однак їм потрібна батарея, і на них важко відстежувати тенденції. Деякі аналогові лічильники мають вхідні каскади з високим вхідним імпедансом, які посилюють сигнал і знижують навантаження на схему до мінімального рівня цифрових мультиметрів, але вони працюють від батарей і, як і раніше, не забезпечують високої роздільної здатності або точності показань, що набагато перевищує 1%.

Jeff Robins

Більше 15 років досвіду роботи як практикуючий інженер-електрик. (Аналогове, цифрове, електроживлення)

Це залежить від частоти сигналу та його форми.

Пізніше я опишу різницю між цифровим мультиметром та осцилографом, а потім спочатку відповім, який з них точніший. Крім того, попереджаю, що я розробив цифровий мультиметр та розглядав можливість розробки осцилографа. Постараюся не вдаватися до подробиць.

Для сигналу вище 20 кГц сучасний осцилограф, ймовірно, буде точнішим. Він матиме більше (>10) вільних від шуму біт. На це впливає безліч факторів до 300 кГц, але головним, ймовірно, є вхідний сигнал. Осцилограф призначений для високошвидкісних входів, у той час як цифровий мультиметр призначений для низького рівня шуму та низького зміщення. Якщо ви побачите характеристики більшості цифрових мультиметрів, ви помітите, що точність вимірювання змінного струму починає значно погіршуватися вище 20 кГц. На той час, як ви досягнете 100 кГц, вона стає жахливою. Похибка кілька відсотків є нормою. Вхідний каскад цифрового мультиметра матиме кілька паразитних фільтрів нижніх частот, а операційні підсилювачі також не будуть дуже швидкими. Інший важливий чинник — перетворювач середньоквадратичного значення на постійне. Багато цифрових мультиметрів використовують аналоговий перетворювач постійного струму в середньоквадратичне значення, такий як AD637. Смуга пропускання перетворювача спадає на досить низькій частоті, та її похибка також невелика. Насправді для досягнення гарної точності потрібно чимало зусиль. Деякі з нових цифрових мультиметрів використовують високошвидкісний, але менш розрядний АЦП-перетворювач та використовують математичні обчислення для обчислення середньоквадратичного значення. Це може забезпечити більш високу точність, ніж аналоговий метод, і навіть функцію DAQ (цифрового збору даних). Теоретично процесор також може компенсувати паразитні компоненти сигнального тракту за допомогою цифрових фільтрів. Однак я не бачив, щоб це було реалізовано.

Після 300 кГц вам дійсно потрібний осцилограф. Існують деякі спеціальні цифрові мультиметри, які працюють з вищими частотами (до 2 МГц), але у них фактично два окремі сигнальні тракти. Високочастотний це те, що робить осцилограф. Він має вхід, розрахований на високу частоту, та роз'єм BNC для підключення щупів. Для підключення щупа до цифрового мультиметра можна придбати адаптер, але вхідна схема влаштована інакше.

ПРИМІТКА: Цифровий мультиметр повинен мати вхід, що плаває, чого немає у більшості осцилографів.

Відмінності:

Отже, у загальному випадку, цифровий мультиметр - це прилад, який вимірює безліч різних параметрів. DMM розшифровується як Digital Multi-Meter (цифровий мультиметр). Найбільш поширені функції: напруга постійного струму (Vdc), напруга змінного струму (Vac), струм постійного струму (Idc), струм змінного струму (Iac) та опір. Деякі цифрові мультиметри вимірюють інші параметри, такі як частота, ємність, напруга на діоді і т.д. ) Для деяких вимірів (опір, ємність, перевірка діода) цифровим мультиметрам потрібна генерація вхідного сигналу. Вхідні клеми мають бути ізольовані від заземлення. Вимірювання виконуються повільно і мають «високий» дозвіл, який вказується у вигляді кількох цифр. Це добрі прилади загального призначення. Вони мають бути у кожного. Ціни варіюються від 10 до кількох тисяч доларів. Цифрові мультиметри, як правило, вимірюють лише один сигнал за один раз.

Осцилографи (O-scopes) - це пристрої, які вимірюють напругу з високою швидкістю, запускаючись сигналом і заповнюючи буфер. Вміст буфера можна переглядати (на екрані або завантажити). Більшість їх можуть виконувати математичні функції над отриманими даними для обчислення властивостей сигналу (частоти, БПФ, среднеквадратичного значення, напруги розмаху тощо. буд.). Більшість O-scopes можуть вимірювати кілька сигналів одночасно, та їх показання синхронізуються. Входи зазвичай можуть бути пов'язані по змінному або постійному струму. Діапазон частот O-scopes зазвичай становить щонайменше 10 МГц і може розширюватися до кількох ГГц. Осцилографи, як правило, дорогі, що цілком природно.

Для підключення сигналу до O-scope використовуються пробники. Різні пробники можуть розширити можливості O-scope для вимірювання вищих напруг, струмів та окремих вимірювань. І тому існує ціла номенклатура опціональних осцилографических пробників, значно підвищують стандартні характеристики осцилографа.

Vern Shellman

Присвятив роки роботи з електронікою, інженер-електрик із 45-річним стажем, старший довічний член IEEE

Як цифровий мультиметр вимірює напругу?

Все починається з аналого-цифрового перетворювача (АЦП), який перетворює аналогову напругу на двійкове число. Потім це число відображається у двійково-десятковій системі числення (BCD), щоб двійкове число відображалося на екрані в десятковому вигляді. І ось ви бачите його. Існують і інші системи вимірювання сили струму і опору, але вони працюють схожим чином з різними аналоговими входами. У наші дні легко розмістити всі ці системи цифрового мультиметра на одному кристалі.

Loring Chien

Інженер-електрик, старший співробітник IEEE

Як працює осцилограф?

Вся суть Осцилографа в тому, що це електротехнічний прилад, що відображає залежність напруги часу. У багатьох випадках кілька сигналів можна відображати на спільній часовій розгортці. Хороші осцилографи мають функції синхронізації, що дозволяють фіксувати сигнали, що збігаються з деякими електричними подіями. Крім того, їх можна використовувати для побудови графіків залежності напруги від х-до напруги, які зазвичай називають фігурами Ліссажу.

Раніше першими осцилографами були осцилографи, входи сигналів яких підключалися до гальванометрів, які рухали дзеркала, що обертаються по осях X і Y. Промінь світла відбивався від дзеркала. Напруга відхиляло дзеркало вгору і вниз (Y), а пилкоподібний сигнал переміщував дзеркало ліворуч (X), так що точка малювала сигнал на стіні всередині затемненого ящика.

Удосконалені електронно-променеві осцилографи використовували фосфорний екран та електронний промінь від електронно-променевої трубки. Трубка мала відхиляючі пластини по осях X і Y для переміщення променів вгору і вниз. На практиці Y-пластини керуються вхідною напругою, а X-пластини – пилкоподібним сигналом, збільшуючи час на екрані. Це немеханічний процес, і він набагато швидший.

Сучасні осцилографи використовують цифрову пам'ять, яка заповнюється відліками напруги з рівними часовими інтервалами. Напруга відображається комп'ютерними схемами на РК-дисплеях у вигляді графіка в координатах X-Y, де відліки напруги розташовані вертикальної осі Y, а номер відліку відповідає часу на осі X.

Ось відносно сучасний РК-цифровий осцилограф, що запам'ятовує, що відображає три осцилограми цифрових сигналів на загальній часовій осі.

Christian Droßmann

Незалежний тренер з німецької та англійської мов (2001 – теперішній час)

Jan Verschueren

Ступінь магістра в галузі електронної інженерії.

Як усунути "шум" осцилографа?

Це залежить від ряду факторів:

1. Який це осцилограф? Якщо ви зібрали знаменитий китайський «набір для цифрового осцилографа», доступний на Banggood, Amazon і т. д., не турбуйтеся, це найдешевша нісенітниця, яку ви могли б отримати, радійте, що шум не приголомшливий. Вам таки варто придбати справжній осцилограф або (на крайній край) хоча б роздобути один із легендарних старих аналогових. Далі див. крок 2.

2. Який у вас щуп? Знову ж таки, якщо це дешева штука Banngood «я вимірюю ваші частоти дуже довго», ну, ось це і є ваша проблема, у вас, як ви вважаєте, з'явився якісний щуп? Не роздумуючи, переходьте до кроку 3.

3. Збільшуючи зображення шуму, чи можете ви розпізнати його закономірність? Це гул частотою 50 Гц від дуже старої люмінесцентної лампи у вашому магазині або, можливо, трансформатора, який старший за вашого дідуся? Посувайте щуп по кімнаті, чи змінюється шум залежно від того, де ви знаходитесь, спробуйте знайти джерело перешкод, чи високочастотні вони? Можливо, варто забрати Wi-Fi-роутер подалі? У вас є телефон у кишені з увімкненими Wi-Fi та Bluetooth? Чи є обладнання з генератором? Проблема може бути і в класному вінтажному цифровому годиннику з 80-х… або в дешевому генераторі сигналів, який ви забули вимкнути… загалом, будь-який погано екранований пристрій, який за своєю природою може випромінювати електромагнітне поле, може спотворити ваші показання… нічого так, правда? Див. крок 4.

4. Віднесіть осцилограф і щуп у магазин і подивіться, чи зможуть продавці усунути проблему… або, що найрозумніше, візьміть інший (якісний!) осцилограф і використовуйте його з тим же щупом, щоб перевірити, чи залишився шум? Тут така справа… Сам щуп може бути несправним… якщо це так, замініть щуп і перевірте, чи залишився шум… тоді справа може бути в самому осцилографі… щось усередині могло постаріти чи зламатися, і це саме по собі викликає проблему…

Stephen Paulraj

Працює в Центрі атомних досліджень імені Індіри Ганді (2012-тепер)

Навіщо калібрувати осцилограф?

Якщо ваш осцилограф дає неточні результати, настав час його відкалібрувати.

Калібрування осцилографа збереже цілісність ваших досліджень. Осцилографи повинні точно зчитувати дані. Якщо показання осцилографа виходять за межі допуску (OOT), то вимірюваний прилад видаватиме хибні дані. Помилкові дані призводять до витрачання грошей на ремонт та дороге обслуговування, а також до затягування досліджень. Калібрування має бути запобіжною дією. Уявіть це як заміну олії у велосипеді. Ви б не ризикнули сісти за кермо, не змінивши олію, чи не так? Більшість із нас змінюють масло за графіком, щоб уникнути дорогого ремонту. Технічне обслуговування велосипеда дозволяє уникнути непотрібних витрат та витрат. Той самий принцип застосовний і до вашого осцилографа. Ви б не ризикнули знімати свідчення, не відкалібрувавши осцилограф?

Що калібрувати?

Оскільки калібрування є важливим стандартом для ендоскопів, вам необхідно знати, що саме потрібно калібрувати. Нижче наведено список елементів керування для калібрування вашого пристрою.

1. Вертикальні канали

2. Перемикання каналів

3. Діапазон та точність відхилення

4. Смуга пропускання, імпульсна характеристика та час наростання

5. Горизонтальні канали

6. Точність тимчасової розгортки, включаючи затримку, збільшення та джиттер

7. Функції запуску

8. Точність відхилення по осі X та фазування по осях X-Y

9. Внутрішні калібрувальні сигнали

10. Курсори та показання вимірювань

11. Смуга пропускання по осі Z

Інтервали калібрування

Власник приладу визначає інтервали калібрування на основі рекомендацій виробника. Інтервали калібрування, рекомендовані виробником оригінального обладнання, зазвичай ґрунтуються на таких параметрах, як середні швидкості дрейфу показань різних компонентів приладу.

Ganesh Subramaniam

Радіоаматор, аматор астрономії

Що таке осцилограф?

Осцилограф – це вимірювальний прилад.

Основна функція осцилографа - побудова графіка залежності напруги сигналу від часу. Зазвичай вісь Y відображає напругу, а вісь X – час. Це корисно для вимірювання таких параметрів як тактова частота, коефіцієнт заповнення широтно-імпульсних сигналів, затримка поширення або час наростання і спаду сигналу в залежності від вхідного сигналу. Осцилограф також може попереджати про наявність збоїв у логіці або брязкіті контактів. Осцилограф призначений для спостереження за роботою схеми, тому першим кроком є складання схеми та підключення щупів.

Що потрібно знати:

Осцилограф - дуже зручний прилад при проектуванні та конструюванні схем, без нього не обійтися в лабораторних роботах з електроніки.

Його функції:

а) Відображення та розрахунок частоти та амплітуди осцилюючого сигналу.

б) Відображення напруги та часу сигналу. Ця функція найчастіше використовується у всіх лабораторних роботах.

c) Допомагає виявляти несправності компонентів проекту, аналізуючи очікуваний вихідний сигнал після кожного компонента.

d) Відображає зміст змінної або постійної напруги сигналу.

Найраніші осцилографи, наприклад, у 1960-х роках, були відомі як електронно-променеві осцилографи, які створювали зображення, змушуючи сфокусований електронний промінь сканувати візерунки на поверхні електронно-променевого екрану. Більш сучасні осцилографи електронно копіюють роботу ЕПТ за допомогою рідкокристалічного дисплея або РК-дисплея.

Існує два основних типи осцилографів: аналогові та цифрові. Аналогові використовують напругу, що безперервно змінюється. Цифрові використовують дискретні двійкові числа, що є відліками напруги. Аналоговий осцилограф працює, безпосередньо прикладаючи вимірювану напругу до електронного променя, що рухається екраном осцилографа. Напруга пропорційно відхиляє промінь вгору та вниз, відображаючи форму сигналу на екрані. Цифровий осцилограф знімає сигнал і використовує аналого-цифровий перетворювач для перетворення виміряної напруги на цифровий формат. Потім він використовує цей цифровий формат для відображення сигналу. Він дозволяє фіксувати та переглядати події, які можуть статися лише один раз. Він може обробляти дані цифрового сигналу або надсилати їх на комп'ютер для подальшої обробки в автономному режимі. Крім того, осцилограф може зберігати дані цифрового сигналу для подальшого перегляду та друку.

Якщо ви збираєтеся придбати осцилограф, вам необхідно розуміти терміни, що використовуються, та їх значення. Розуміння термінів дозволить порівняти пропоновані функції та ціну. Итак:

a) Смуга пропускання: Смуга пропускання визначає діапазон частот, який осцилограф може точно виміряти.

b) Точність підсилення: Точність підсилення показує, як точно система вертикального сканування послаблює або підсилює сигнал. Вона відображається у відсотках.

c) Точність тимчасової розгортки або горизонтальної розгортки: Точність тимчасової розгортки або горизонтальної розгортки показує, наскільки точно система горизонтального сканування відображає тимчасові характеристики сигналу. Вона відображається у відсотках.

d) Час наростання – це ще один спосіб опису корисного частотного діапазону осцилографа. Час наростання необхідно враховувати при вимірі імпульсів та ступінчастих сигналів. Воно не може точно відображати імпульси з часом наростання, що перевищує заданий час наростання осцилографа.

e) Вертикальна чутливість: Вертикальна чутливість показує, наскільки підсилювач вертикальної розгортки може посилити слабкий сигнал. Вертикальна чутливість зазвичай вказується в мілівольтах (мВ) на поділ. Найменша напруга, яку може виявити універсальний осцилограф, зазвичай становить близько 1 мВ на вертикальний поділ екрана.

f) Швидкість розгортки: Ця характеристика вказує, як швидко осцилограма може переміщатися екраном. Зазвичай вона вимірюється у наносекундах на поділ.

g) Частота дискретизації: У цифровому осцилографі частота дискретизації показує, скільки відліків за секунду може отримати АЦП. Максимальна частота дискретизації зазвичай вказується у мегавибірках за секунду (Мвиб/с). Чим швидше осцилограф може вибирати, тим точніше він може відображати найдрібніші деталі сигналу. Мінімальна частота дискретизації також може бути важливою, якщо вам потрібно переглядати сигнали, що повільно змінюються, протягом тривалих періодів часу. Як правило, частота дискретизації змінюється разом із зміною параметра "сек/справ" для підтримки постійної кількості точок сигналу в записі.

h) Довжина запису: Довжина запису цифрового осцилографа показує кількість точок сигналу, які може отримати оцилограф за один запис. Максимальна довжина запису залежить від його пам'яті. Існує можливість отримання або детального зображення сигнала за короткий проміжок часу або менш детального зображення за більш тривалий період часу;

Далі буде
