8, 12 І 14 БИТОВІ ОСЦИЛОГРАФИ ПРИ РОЗРОБЦІ ТА НАЛАДЖЕННІ ПРОЕКТІВ

Різниця у відображенні сигналів при вертикальній роздільній здатності осцилографів 8, 12 і 14 біт

Забезпечте якість продукції завдяки налагодженню з осцилографом, здатним бачити малі сигнали на тлі шуму.

Є низка електронних проєктів, яким потрібна висока вертикальна роздільна здатність осцилографа.

14-бітний АЦП

  • Низький рівень шумів
  • Розширені функції аналізу
  • Прилад 7-в-1

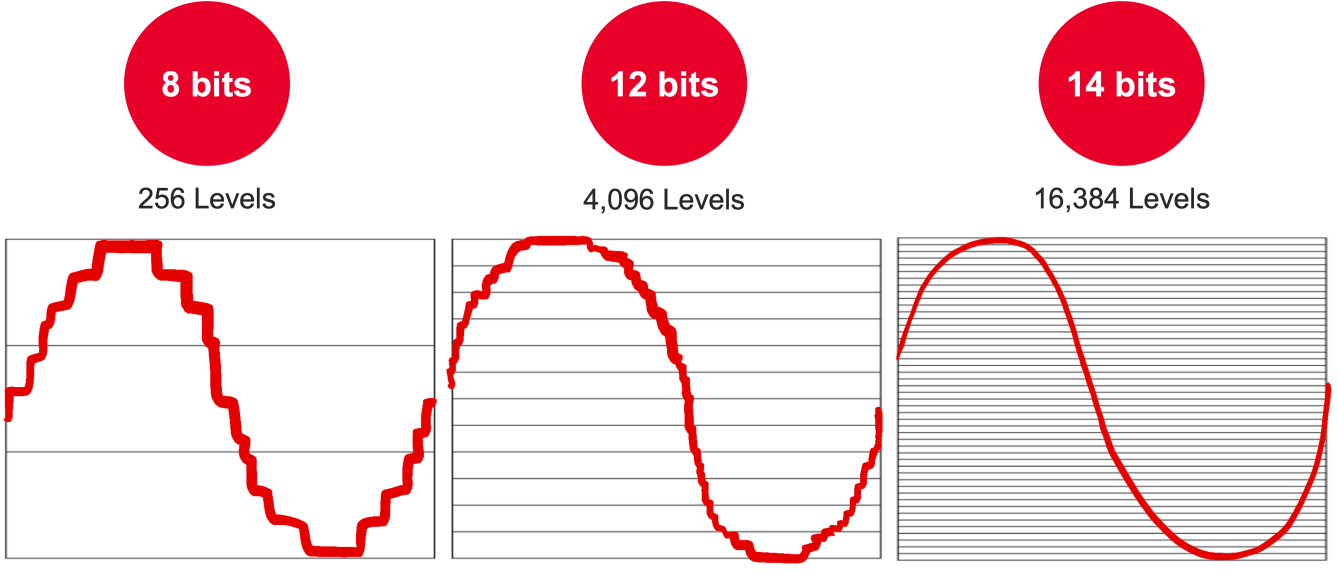

Сравнение вертикального разрешения осциллографов 8 бит, 12 бит и 14 бит

14-бітний АЦП дає вчетверо вищу роздільну здатність

Ключовий компонент високої вертикальної точності – аналого-цифровий перетворювач (АЦП). Що більша розрядність АЦП, то вища вертикальна роздільна здатність і то точніше відображається вимірюваний сигнал.

Наприклад, осцилограф з 12-бітним АЦП кодує аналоговий вхід у 4096 унікальних рівнів перетворення (212 = 4096). Кожен додатковий біт подвоює кількість рівнів перетворення.

Осцилографи з 14-бітним АЦП кодують аналоговий сигнал у 16384 рівні (214 = 16384), що дає вчетверо вищу роздільну здатність порівняно з 12-бітними моделями і в 64 рази вищу порівняно з класичними 8-бітними осцилографами.

P.S.

У багатьох 8- і 12-бітних осцилографах використовується програмне забезпечення, яке згладжує східчастість і шорсткість осцилограм математичним усередненням. Завдяки цьому користувач бачить на екрані плавніші синусоїди та меандри.

Магазин Gtest® постачає 14-бітні осцилографи OWON, SIGLENT і RIGOL під замовлення

Магазин Gtest® – авторизований постачальник осцилографів в Україні:
купити осцилограф в Україні

Поставки зі складу та під замовлення
