14-бітові високоточні осцилографи універсального призначення від Keysight Technologies та Lilliput Technologies

Посилання на сторінку сайту Магазину Gtest® з номенклатурою осцилографів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цього розділу.

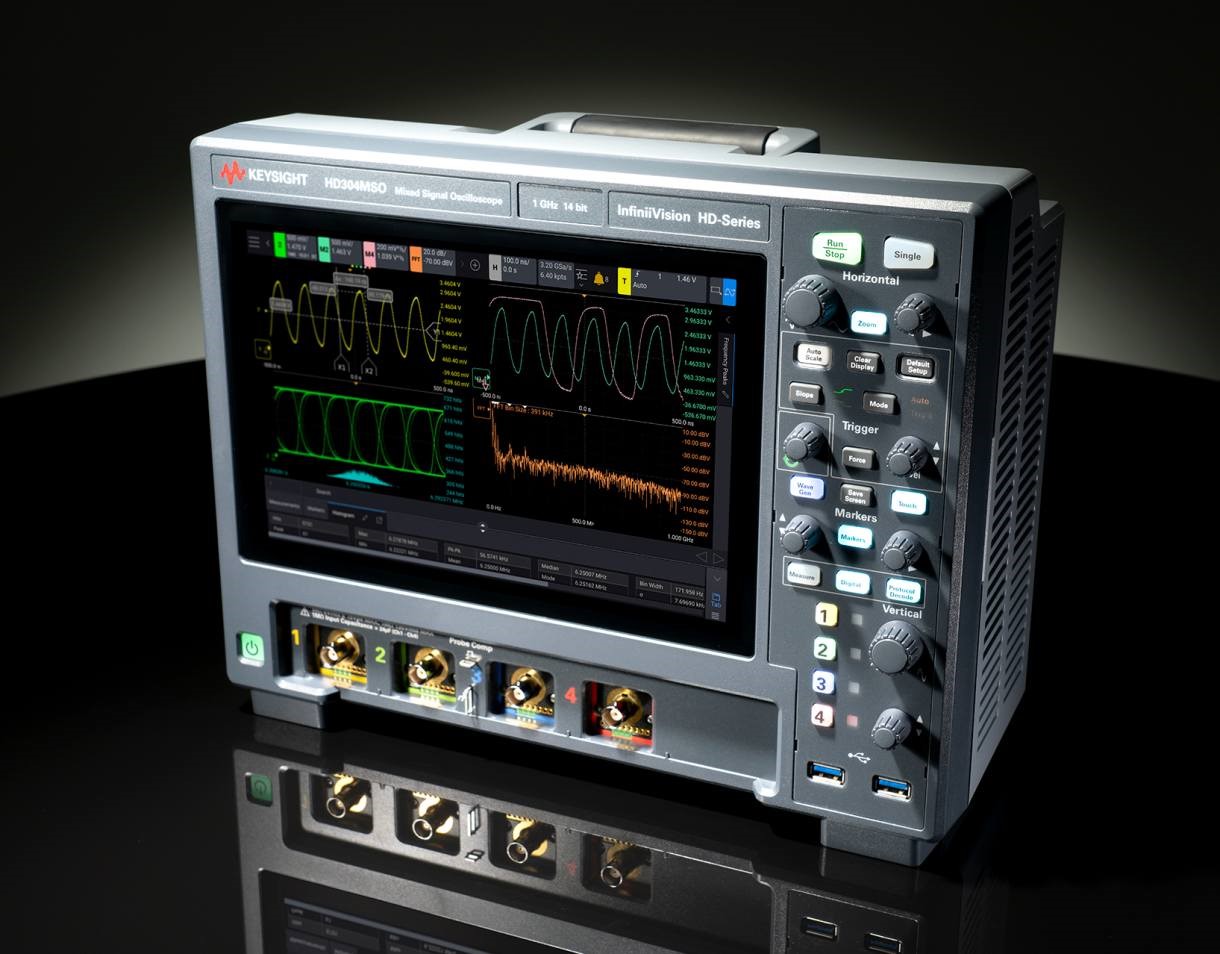

Осцилограф Keysight InfiniiVision HD3 із 14-бітною вертикальною роздільною здатністю

05 листопада 2024 року компанія Keysight Technologies представила нову серію осцилографів InfiniiVision HD3. Новинка оснащена 14-бітним аналого-цифровим перетворювачем (АЦП), який забезпечує вчетверо вищу роздільну здатність сигналу та удвічі нижчий рівень шуму порівняно з більшістю осцилографів загального призначення.

Серія HD3 була розроблена з нуля на базі спеціалізованої інтегральної схеми ASIC та архітектури глибокої пам'яті, що дозволяє інженерам швидше знаходити та усувати проблеми сигналів у сучасних електронних пристроях.

Сучасні електронні компоненти та пристрої стають дедалі складнішими, а рівні сигналів - дедалі нижчими. Для забезпечення якості продукції інженерам необхідно аналізувати кілька сигналів одночасно та виявляти навіть найменші аномалії, які можуть свідчити про дефекти конструкції або несправності обладнання.

Осцилографи серії HD3 дозволяють виконувати такі завдання завдяки поєднанню високої вертикальної роздільної здатності та наднизького рівня власних шумів - лише 50 мкВ RMS.

Основні переваги серії Keysight InfiniiVision HD3

• Висока точність вимірювань - 14-бітний АЦП та низький рівень шуму забезпечують надзвичайно точне відображення сигналів.
• Швидке оновлення сигналів - до 1,3 млн осцилограм за секунду для швидкого пошуку рідкісних збоїв.
• Нова архітектура ASIC - підвищує швидкість дискретизації, продуктивність пам'яті та ефективність аналізу сигналів.
• Глибока пам'ять - дозволяє захоплювати тривалі часові інтервали без втрати деталізації.
• Новий користувацький інтерфейс - забезпечує зручну роботу з усіма функціями приладу.
• Автоматизований пошук несправностей - підтримує автоматичне виявлення збоїв, рантів та аномальних фронтів сигналу.
• Програмні оновлення - модернізація смуги пропускання та функціоналу виконується шляхом ліцензування без повернення приладу виробнику.

Осцилографи серії HD3 випускаються зі смугою пропускання від 200 МГц до 1 ГГц та орієнтовані на високоточне цифрове налагодження сучасної електроніки.

За словами Роберта Сапонаса, віцепрезидента та генерального директора Keysight Digital Photonics Center of Excellence, серія HD3 створювалася спеціально для забезпечення максимальної точності вимірювань і швидкого пошуку навіть найрідкісніших збоїв сигналів під час розробки нових виробів.

Доступна альтернатива: OWON xDS3202A

Окрім продукції Keysight, на ринку доступні більш бюджетні 14-бітні осцилографи, здатні успішно вирішувати широкий спектр інженерних завдань.

Однією з таких моделей є xDS3202A від Lilliput Technologies (OWON™).

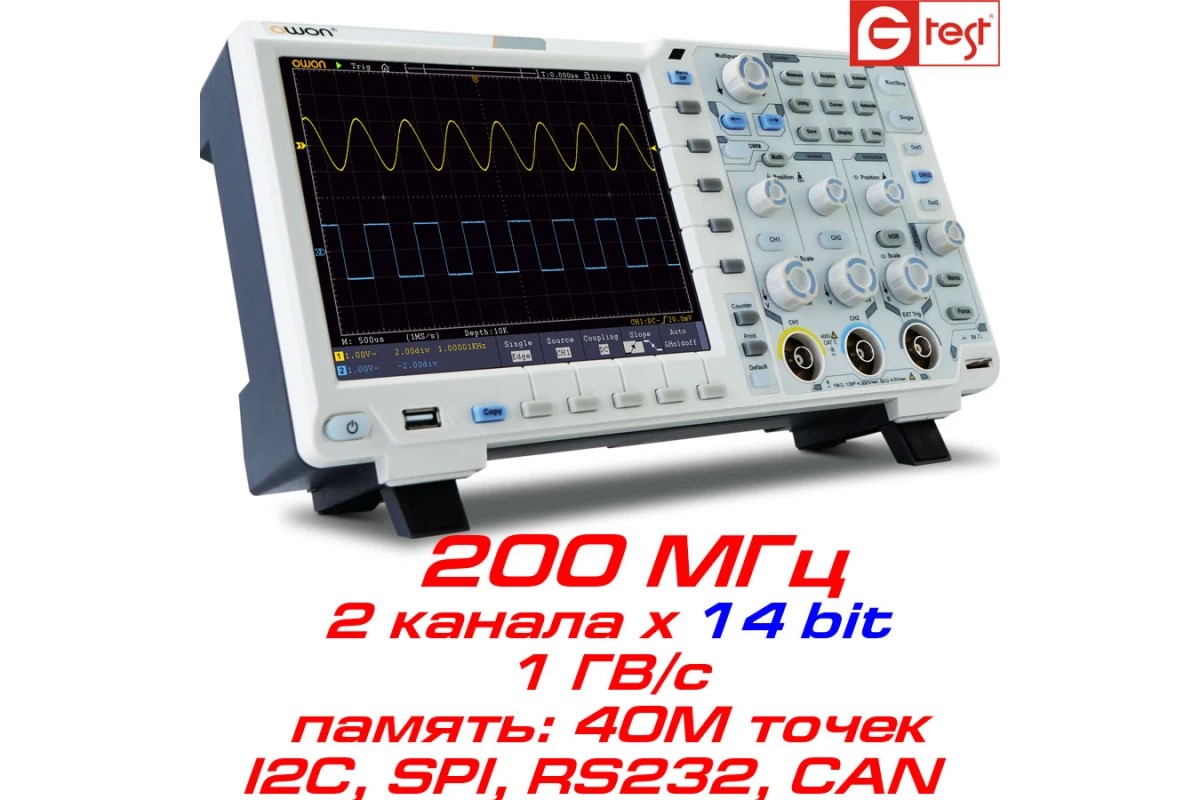

14-бітний цифровий осцилограф OWON xDS3202A

xDS3202A - багатофункціональний цифровий осцилограф із такими характеристиками:

• Смуга пропускання: 200 МГц.
• Кількість каналів: 2.
• Частота дискретизації: 1 ГВиб/с.
• Глибина пам'яті: 40 М точок.
• Сенсорний дисплей: 8 дюймів.
• Вертикальна роздільна здатність АЦП: 14 біт.

Головною особливістю серії xDS3202A є високоточний 14-бітний АЦП, який забезпечує підвищену точність амплітудних вимірювань із похибкою близько 1%.

Додатково осцилограф оснащений великою пам'яттю обсягом 40 М точок та високою швидкістю захоплення сигналів - до 75 000 осцилограм за секунду.

Низький рівень власних шумів дозволяє використовувати вертикальне підсилення від 1 мВ/поділку, що особливо важливо під час аналізу слабких сигналів.

Додаткові можливості OWON xDS3202A

Для розширення функціональності доступні такі опції:

• Функціональний генератор сигналів AWG (1 або 2 канали по 25 МГц).
• Вбудований мультиметр.
• Декодування протоколів RS-232, SPI, I²C та CAN у стандартній комплектації.
• Інтерфейси USB Host, USB Device та LAN.
• Опціональна підтримка Wi-Fi та VGA.

Осцилограф xDS3202A можна віднести до категорії портативних осцилографів завдяки можливості встановлення акумуляторної батареї.

Автономне живлення дозволяє використовувати прилад у польових умовах, на виїзних роботах або в ситуаціях, коли потрібна гальванічна розв'язка від мережі живлення.

Висновок

Поява серії Keysight InfiniiVision HD3 підтверджує тенденцію переходу сучасних осцилографів до високої вертикальної роздільної здатності 12 та 14 біт. Такі прилади забезпечують значно точніший аналіз сигналів порівняно з класичними 8-бітними моделями.

Для інженерів, яким потрібен доступний за ціною 14-бітний осцилограф із великим обсягом пам'яті та широкими функціональними можливостями, модель OWON xDS3202A є цікавою альтернативою рішенням преміального сегмента.
