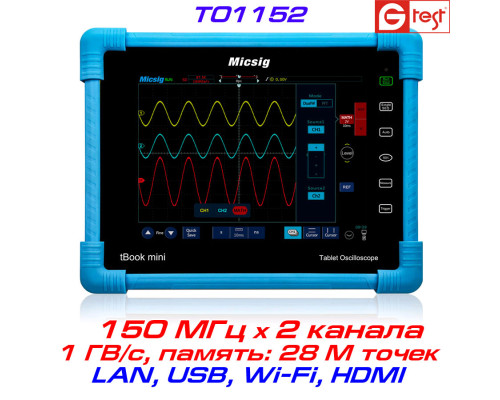

TO1152 Micsig планшетный портативный осциллограф, 150 МГц, 2 канала, выборка 1 ГВ/с, WiFi, LAN, HDMI, USB

Производитель: Micsig
Код товара: TO1152 Micsig
Доступность: На складе

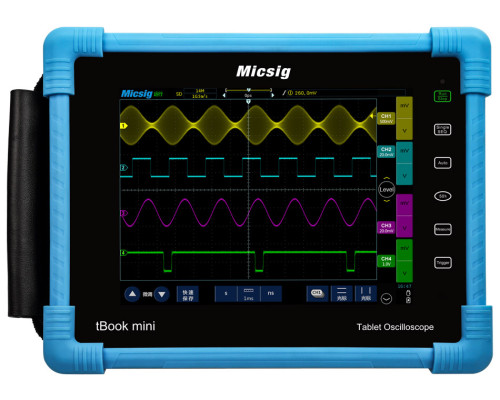

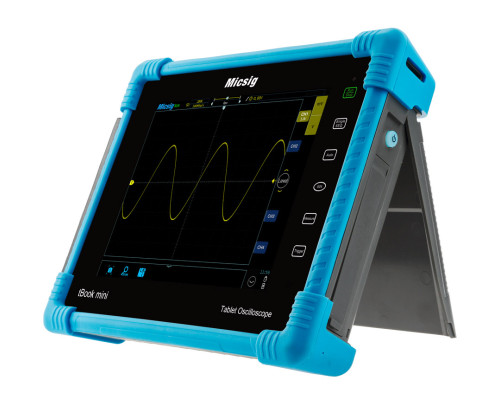

Micsig tBookmini TO1152 - портативный двухканальный планшетный осциллограф производства компании Micsig, является представителем нового семейства многофункциональных осциллографов серии tBookmini, выполненных в компактном исполнении. Осциллограф TO1152 обладает полосой пропускания 150 МГц, скоростью выборки в масштабе реального времени 1 ГВ/с, и объёмом памяти: 28 Мточек, оснащен большим 8" сенсорным дисплеем, а также полным комплектом проводных и беспроводных интерфейсов (LAN, HDMI, Wi-Fi, USB) позволяющих подключать всевозможные внешние устройства такие как внешние накопители, беспроводные "мыши", ПК и дисплеи.

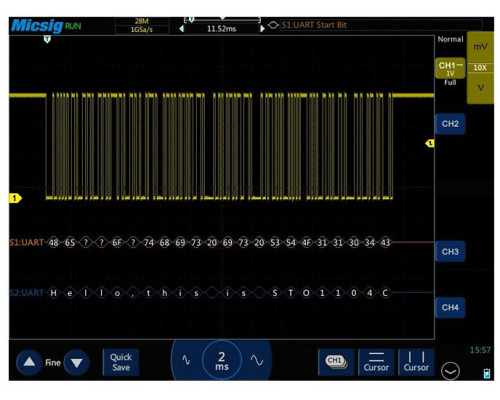

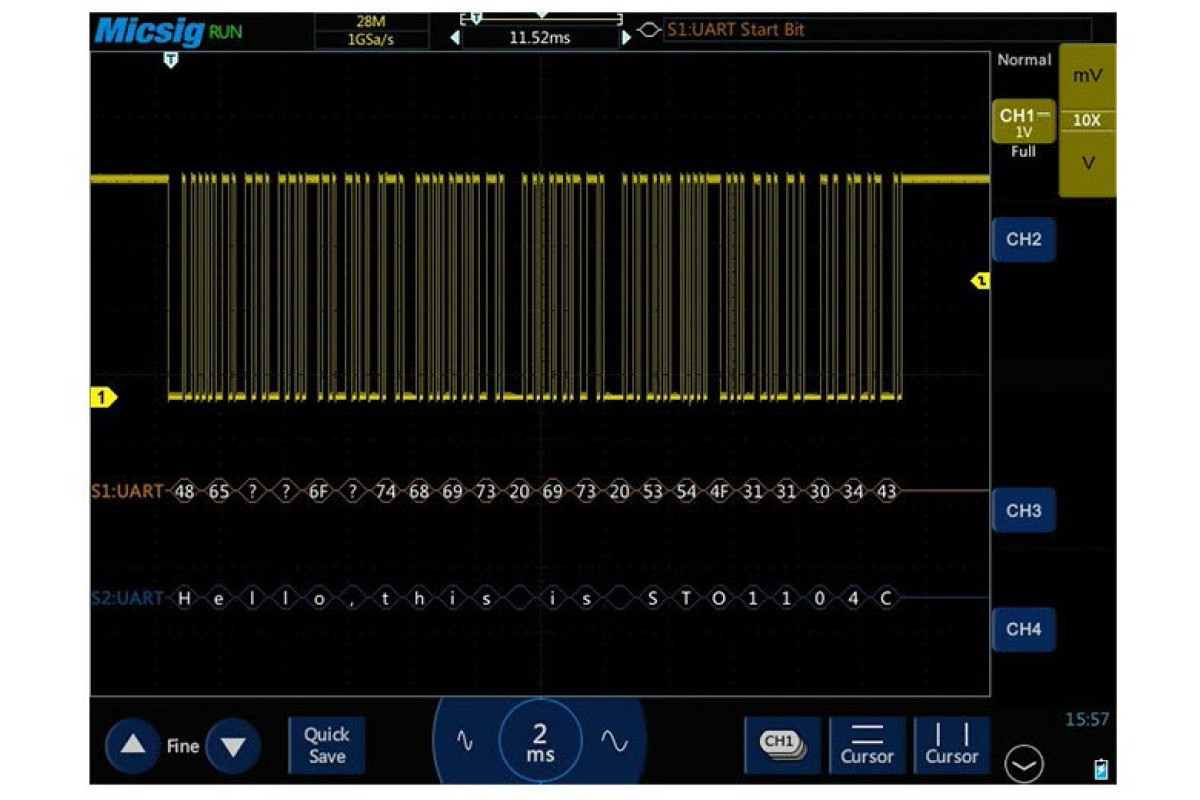

Важным отличием осциллографов Micsig серии tBook mini от осциллографов предидущего поколения, является возможность декодирования сигналов на шинах последовательной передачи данных в стандартной комплектации UART, SPI, I2C, CAN, LIN. Декодирование потоков 1533B, 429 (стандарт передачи данных в авионике) является опциональным, и к слову сказать, поддержка данного стандарта осциллографом является уникальной.

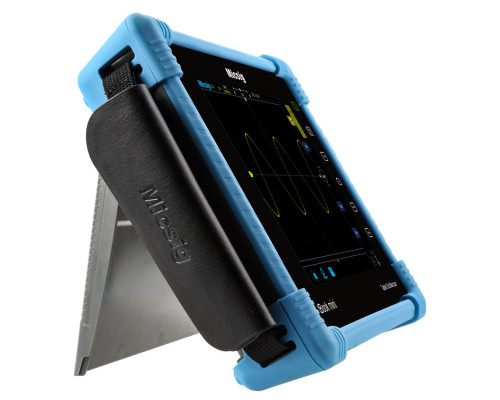

Компактные размеры и возможность оснастить осциллограф встроенной аккумуляторной батареей обеспечивают удобство применения как в полевых условиях так и в лаборатории где осциллограф не займет много места.

Основными преимуществами осциллографов серии tBookmini  является не только их компоновка, но и отличные технические характеристики их способность к быстрому захвату осциллограмм (80 000 осциллограмм/сек!) что является ключевым фактором захвата сложных "иллюзорных" сигналов.



Купить планшетный осциллограф TO1152 Micsig можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



Отмечу, что стандатная комплектация осциллографа TO1152 включает пробники P130A  обладающие полосой 200МГц и делением 1:10 c максимальным напряжением до 600 В.



ОСОБЕННОСТИ планшетного осциллографа Micsig tBook mini TO1152:
• Полоса пропускания: 150 МГц x 2 канала
• Скорость выборки:  1 ГВ/с  (Real time)
• Сенсорный дисплей 8" с высоким разрешением 800 x 600 точек
• Автоматические измерения по 31 параметру сигнала
• Объем памяти: 28 М точек.
• Встроенная память 8 Гб
• Технология цифрового фосфора (256 градаций интенсивности)
• Низкий уровень собственных шумов, менее 1 мВ/дел.
• Расширенная система синхронизации, декодирование UART, SPI, I2C, CAN, LIN (стандарт), 1533B.429 (опц.)
• Автономная работа от батареи до 5-ти часов
• Интерфейсы: USB, LAN, WiFi, HDMI.




Обзор планшетного осциллографа Micsig tBookmini TO1104

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ планшетных осциллографов серии Micsig tBook mini:
Модель TO1072 TO1074 TO1102 TO1104 TO1152
Полоса пропускания 70 МГц 100 МГц 150 МГц
Количество каналов 2 4 2 4 2
Чувствительность по вертикали  от 1 мВ / дел до 5 В/дел
Разрешение по вертикали 8 бит
Скорость развертки от 2 нс/дел до 1000 с/дел

Входные параметры
Входной импеданс 1 МОм ±1% с 14,5 пФ ±3 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 300 В, САТIIl

Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации  по фронту, по импульсу, логические условия, по видеосигналу, по времени события
Вход запуска DC, AC, ВЧ подавление, НЧ подавление, подавление шума
Источник синхронизации СН1/CH2 (2-х канальные); СН1/CH2/СН3/CH4 (4-х канальные)


Система цифровой обработки
Тип выборки в реальном времени
Скорость выборки один канал: 1 Гвыб/с; два канала: 500 Мвыб/с; 4 канала: 250 Мвыб./с
Объем памяти 14 Мточек 28 Мточек
Режим выборки прямая выборка, регистрация пиков, усреднение
Режим формирование формы векторный, точечный
Алгоритм востановления сигнала sin(x)/x

Система измерений и математической обработки
Автоматические измерения период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное/отрицательное заполнение импульса, ширина всплесков, положительный/отрицательный выброс на фронте импульса, фаза, пик-пик, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические сложение, вычитание, умножение, деление, БПФ
БПФ, настройки окна прямоугольное, Хэмминга, Блэкмана-Харриса, Хэннинга



Интерфейсы
Wi-Fi  опционально
USB 2.0 подключение внешних  USB-накопителей, клавиатур
Micro USB 2.0 подключение к ПК
LAN есть
Micro HDMI опционально



Общие характеристики
Дисплей 8" TFT, сенсорный (мультитач) LED
Разрешение 800 х 600
Сетка области отображения осциллограммы 14 х 10 делений
Отображение осциллограмм в формате  XY, YT, Roll, Zoom
Язык интерфейса русский, английский, немецкий, китайский
Объём встроенной памяти 8 ГБ
Питание адаптер: 100-240 В AC, 50-60 Гц, 2 A; выход: 12 В DC; аккумуляторная батарея Li-ion 7,4 В (опционально), время автономной работы до 5-и часов.
Габариты 250× 210 × 55 мм
Масса двухканальные: 1040 г (без батареи); четырёхканальные: 1125г (без батареи)

Параметры окружающей среды
Температура рабочая от 0 °С до 45 °С, хранения от -20 °С до 60 °С
Влажность рабочая до 85% RH, хранения до 90% RH
Высота рабочая до 3000 м, хранения до 12000 м



КОМПЛЕКТАЦИЯ
• Планшетный осциллограф Micsig TO1152 - 1 шт. • Пробники осциллографические P130A 200МГц  - 2 шт. • Адаптер питания - 1 шт. • Кабель USB  - 1 шт. • Сертификат калибровки   - 1 экз. • Руководство пользователя  - 1 шт.
• Гарантийный талон - 1 экз.

ОБЗОР осциллографов серии tBook mini Micsig:

Объем памяти 14Мточек  (ТО1072 / ТО1074), 28Мточек  (ТО1102 / ТО1104) для высокой детализации осциллограмм большой длительности.

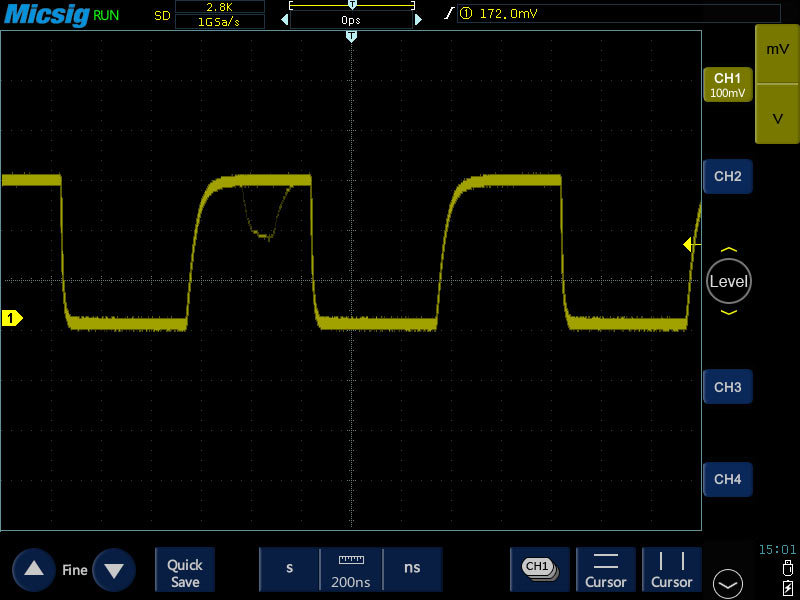

Высокая скорость захвата осциллограмм ( до 80000 форм сигнала в сек.)для повышения вероятности захвата иллюзорных сигналов с низкой частотой повторения.

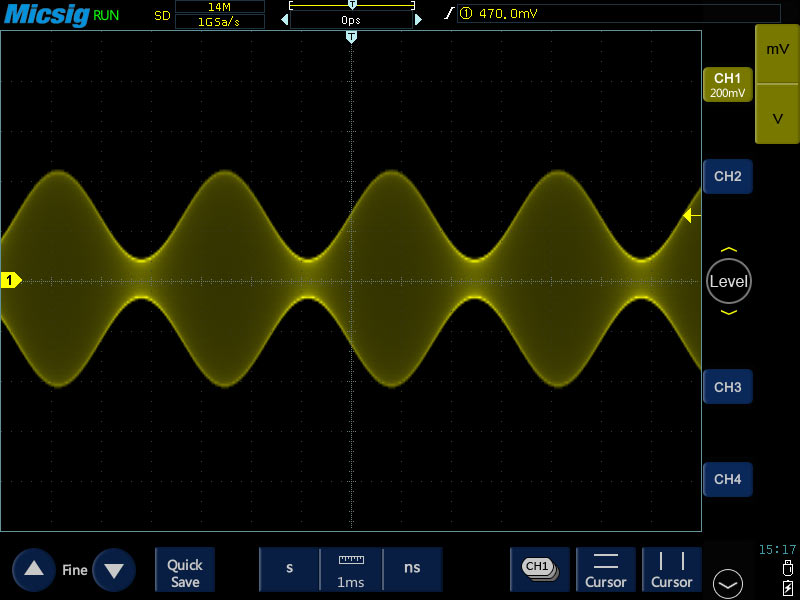

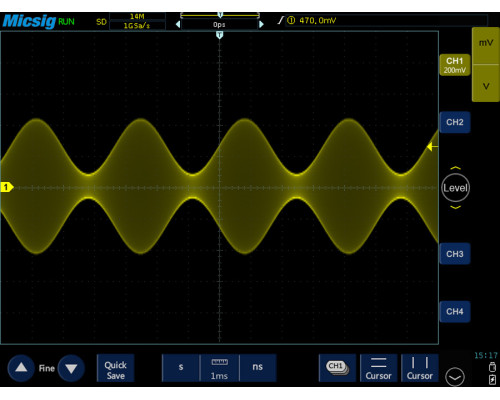

Режим цифрового фосфора обеспечивает 256-ти уровневую градацию частоты повторения форм сигналов.

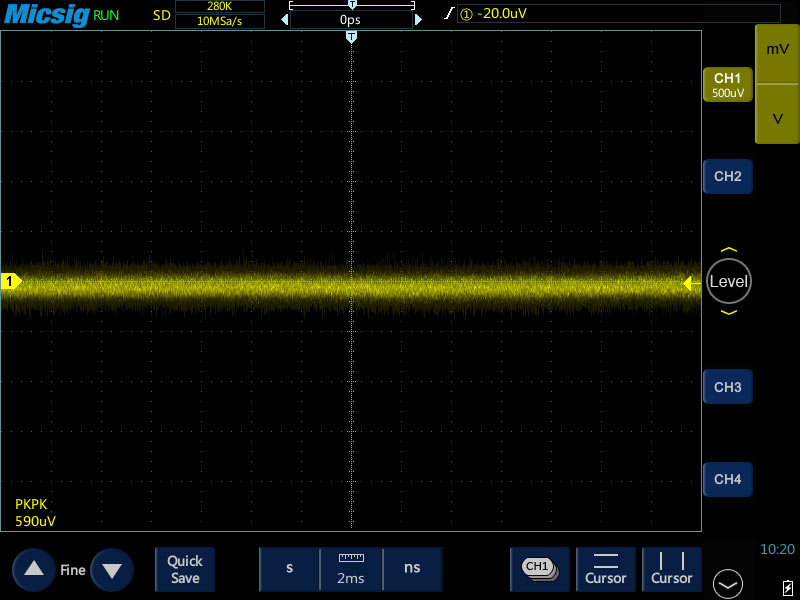

Низкий уровень собственных шумов, менее 1 мВ/дел.

Большое колличество автоматических измерений и удобство из выбора.

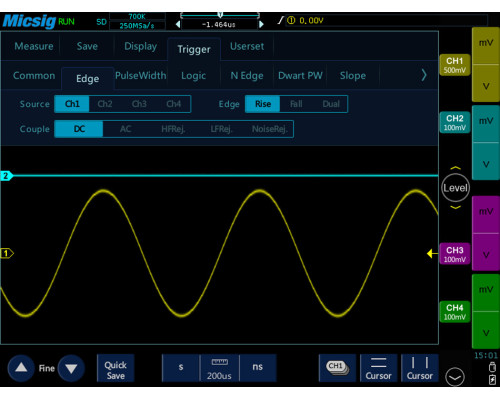

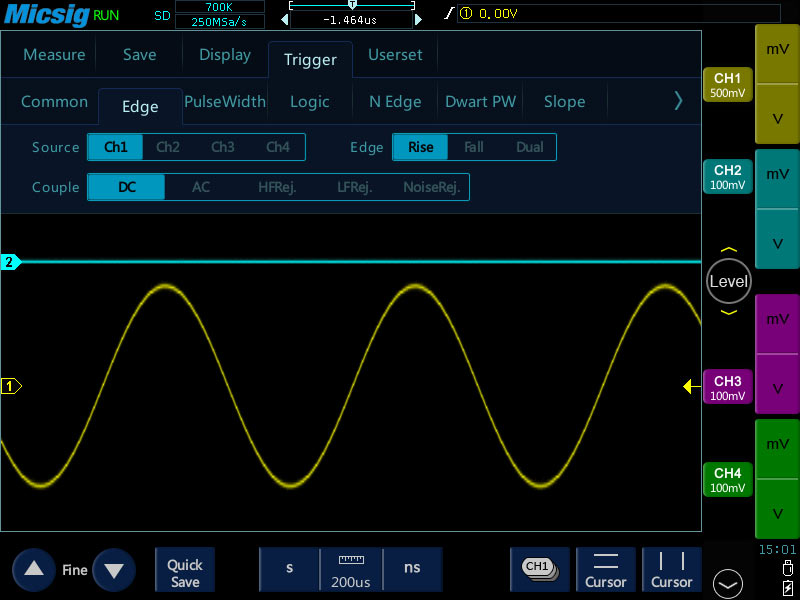

Расширенная система синхронизации.



РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ

• Высоковольтный пробник P4100 с делителем 1:100 для безопасного измерения осциллографом напряжений до 2кВ.

• Токовый пробник СС65 для измерения постоянного и переменного тока до 65А в полосе DC-20кГц.

• Токовый пробник СС650 для измерения постоянного и переменного тока до 650А в полосе DC-20кГц.



Варианты написания: Micsig TO1152 ,TO-1152

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.


Осциллографы

Декодирование I2C, SPI, UART, CAN, LIN, 1533B, 429
Дисплей 8" (21см)
Интерфейс USB, LAN, Wi-Fi
Количество каналов 2
Объём памяти 28000000
Полоса частот 150 МГц
Разрешение 8 бит
Скорость выборки 1 ГВ/с
Тип осциллографа стационарный, портативный
