ТЕСТЕР ИЗОЛЯЦИИ VS МЕГАОММЕТР: ОБЗОР ПРИБОРОВ. СХОДСТВА И РАЗЛИЧИЯ.

Понимание разницы между тестером изоляции и мегаомметром

При электрическом тестировании и обслуживании тестеры изоляции и мегомметры являются двумя часто используемыми приборами, которые играют решающую роль в оценке качества изоляции электрических систем. Однако, несмотря на их сходство, эти два устройства имеют различные характеристики и цели. В этой статье мы рассмотрим основные различия между тестером изоляции и мегомметром.

Тестеры изоляции и мегомметры используются для измерения сопротивления изоляционных материалов, но они работают по-разному и предназначены для разных применений.

Вот некоторые ключевые моменты различий между ними.

Принцип работы приборов:

Тестер изоляции, также известный как «тестер диэлектрической прочности» или «тестер высокого напряжения», работает, прикладывая высокое напряжение (обычно от 500 В до 10 кВ) к испытываемому изоляционному материалу и измеряя ток, протекающий через него. Он оценивает целостность изоляции, измеряя сопротивление потоку тока. С другой стороны, мегомметр, также известный как «тестер сопротивления изоляции», прикладывает постоянное напряжение (обычно от 100 В до 1000 В) к изоляционному материалу и измеряет сопротивление, обнаруживая ток утечки, протекающий через него.
Диапазон измерения. Тестеры изоляции предназначены для измерения высоких значений сопротивления изоляции, обычно в диапазоне от мегаом до гигаом, и обычно используются для тестирования высоковольтного оборудования, такого как трансформаторы, двигатели, генераторы и кабели. Напротив, мегаомметры используются для измерения более низких значений сопротивления изоляции, обычно в диапазоне от килоом до гигаом, и подходят для тестирования низковольтного оборудования, такого как панели управления, переключатели и проводка.
Испытательное напряжение. Тестеры изоляции способны подавать гораздо более высокое испытательное напряжение по сравнению с мегаомметрами. Высокое напряжение, подаваемое тестерами изоляции, позволяет обнаруживать слабые места в изоляции и выявлять потенциальные пробои в высоковольтных системах. Мегаомметры, с другой стороны, используют более низкое испытательное напряжение, которое безопаснее для тестирования низковольтных систем.
Время тестирования. Тестеры изоляции обычно требуют более длительного времени тестирования из-за более высокого испытательного напряжения и необходимости оценки целостности изоляции в условиях высокого напряжения. Мегаомметры, с другой стороны, требуют более короткого времени тестирования, поскольку они работают при более низких напряжениях и подходят для более быстрых измерений сопротивления изоляции.
Дисплей и функции. Тестеры изоляции часто поставляются с расширенными функциями, такими как регистрация данных, хранение в памяти и графические дисплеи, которые предоставляют исчерпывающую информацию о характеристиках изоляции тестируемого оборудования. Некоторые тестеры изоляции также имеют встроенные функции безопасности, такие как автоматическая разрядка остаточного напряжения после испытания, чтобы обеспечить безопасность оператора. Мегаомметры, с другой стороны, обычно имеют более простые дисплеи и функции, фокусирующиеся на базовых измерениях сопротивления изоляции.

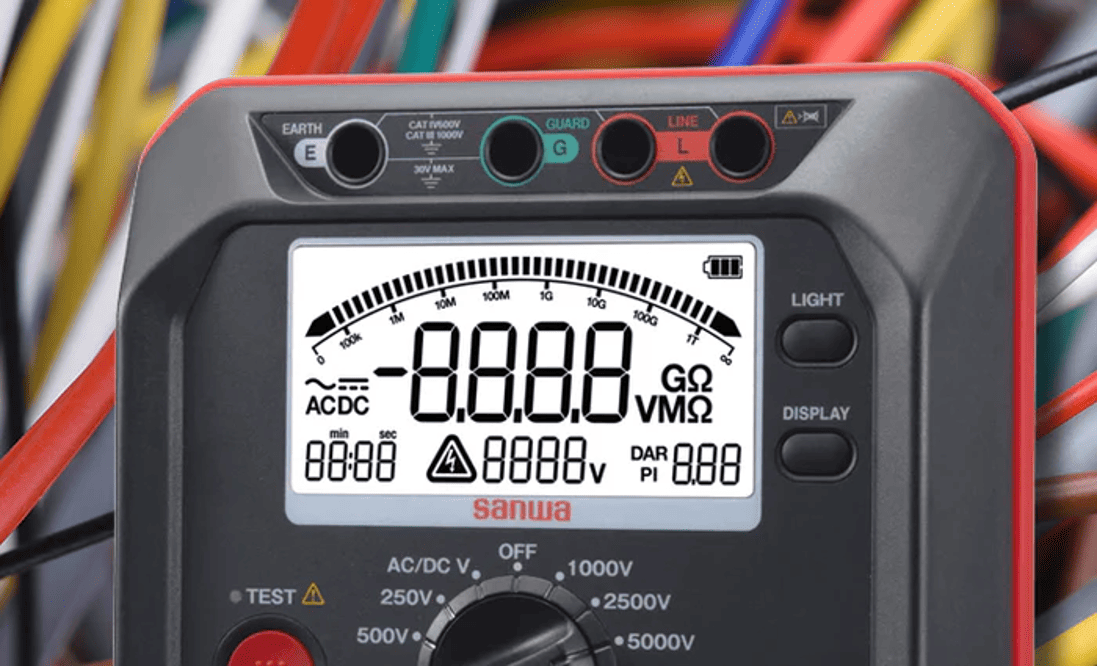

В качестве примера давайте сравним характеристики цифровых тестеров изоляции Sanwa MG500, MG1000 и MG5000:

Тестер изоляции Sanwa MG500

Диапазон испытательного напряжения: от 250 В до 1000 В
Диапазон измерения: от 0,01 МОм до 4000 МОм
Испытательный ток: 1 мА при 250 В, 500 В и 1000 В
Особенности: большой ЖК-дисплей с подсветкой, автоматический выбор диапазона, функция удержания данных, автоматическое отключение питания, индикатор низкого заряда батареи, встроенная память на 99 наборов данных, класс безопасности CAT III 600 В.

Тестер изоляции Sanwa MG1000

Диапазон испытательного напряжения: 250 В - 1000 В / 500 В - 1000 В / 500 В - 2500 В / 1000 В - 5000 В
Диапазон измерения: 0,01 МОм - 4000 МОм (250 В - 1000 В), 0,1 МОм - 4000 МОм (500 В - 1000 В / 500 В - 2500 В), 1 МОм - 4000 МОм (1000 В - 5000 В)
Испытательный ток: 1 мА при 250 В, 500 В и 1000 В; 0,5 мА при 2500 В; 0,1 мА при 5000 В
Особенности: большой ЖК-дисплей с подсветкой, автоматический выбор диапазона, функция удержания данных, автоматическое отключение питания, индикатор низкого заряда батареи, встроенная память на 99 наборов данных, связь по USB, измерение напряжения переменного/постоянного тока, измерение PI (индекса поляризации) и DAR (коэффициента диэлектрической абсорбции), класс безопасности CATIV 600 В.

Тестер изоляции Sanwa MG5000

Диапазон испытательного напряжения: от 50 В до 1000 В / от 50 В до 2500 В / от 50 В до 5000 В / от 50 В до 10 000 В
Диапазон измерения: от 0,001 МОм до 40 ГОм (от 50 В до 1000 В), от 0,01 МОм до 40 ГОм (от 50 В до 2500 В / от 50 В до 5000 В), от 0,1 МОм до 40 ГОм (от 50 В до 10 000 В)
Испытательный ток: 1 мА при 50 В, 100 В, 250 В, 500 В и 1000 В; 0,5 мА при 2500 В; 0,2 мА при 5000 В; 0,1 мА при 10 000 В
Характеристики: большой ЖК-дисплей с подсветкой, автоматический выбор диапазона, функция удержания данных, автоматическое отключение питания, индикатор низкого заряда батареи, встроенная память на 999 наборов данных, связь по USB, измерение напряжения переменного/постоянного тока, измерение PI (индекса поляризации) и DAR (коэффициента диэлектрической абсорбции), программируемый таймер, температурная компенсация, зуммер и светодиодное предупреждение для обнаружения высокого напряжения, класс безопасности CAT IV 600 В.

Подводя итог, можно сказать, что тестеры изоляции Sanwa MG500, MG1000 и MG5000 предлагают ряд функций, подходящих для различных требований к тестированию изоляции. MG500 — это базовый тестер изоляции с диапазоном испытательного напряжения от 250 В до 1000 В, в то время как MG1000 предоставляет дополнительные опции испытательного напряжения и функции, такие как связь по USB, измерение напряжения переменного/постоянного тока и измерение PI/DAR. MG5000 — это высококлассный тестер изоляции с широким диапазоном испытательного напряжения.

Стоит ли покупать тестер изоляции или мегаомметр?

На самом деле все зависит от ваших требований. Мегаомметр может обеспечить все, что вам нужно на данный момент, но если вы ищете повышенную мощность, функции и безопасность, то тестер изоляции должен быть вашим первым выбором.

Магазин Gtest® предлагает широкий выбор мегомметров и тестеров изоляции на страничке сайта: https://gtest.com.ua/izmeritelnye-pribory/megaommetr
