ПРОВЕРКА СОПРОТИВЛЕНИЯ МЕГОММЕТРОМ

Убедитесь с помощью мегомметра, что ваши электрические провода и предохранители работают эффективно. Узнайте, как проводить тестирование мегомметром с помощью этого руководства.

СОДЕРЖАНИЕ

• Что измеряют мегомметры и как они работают?
• 7 шагов по использованию мегомметра
• Измерение электрического сопротивления и сопротивления изоляции

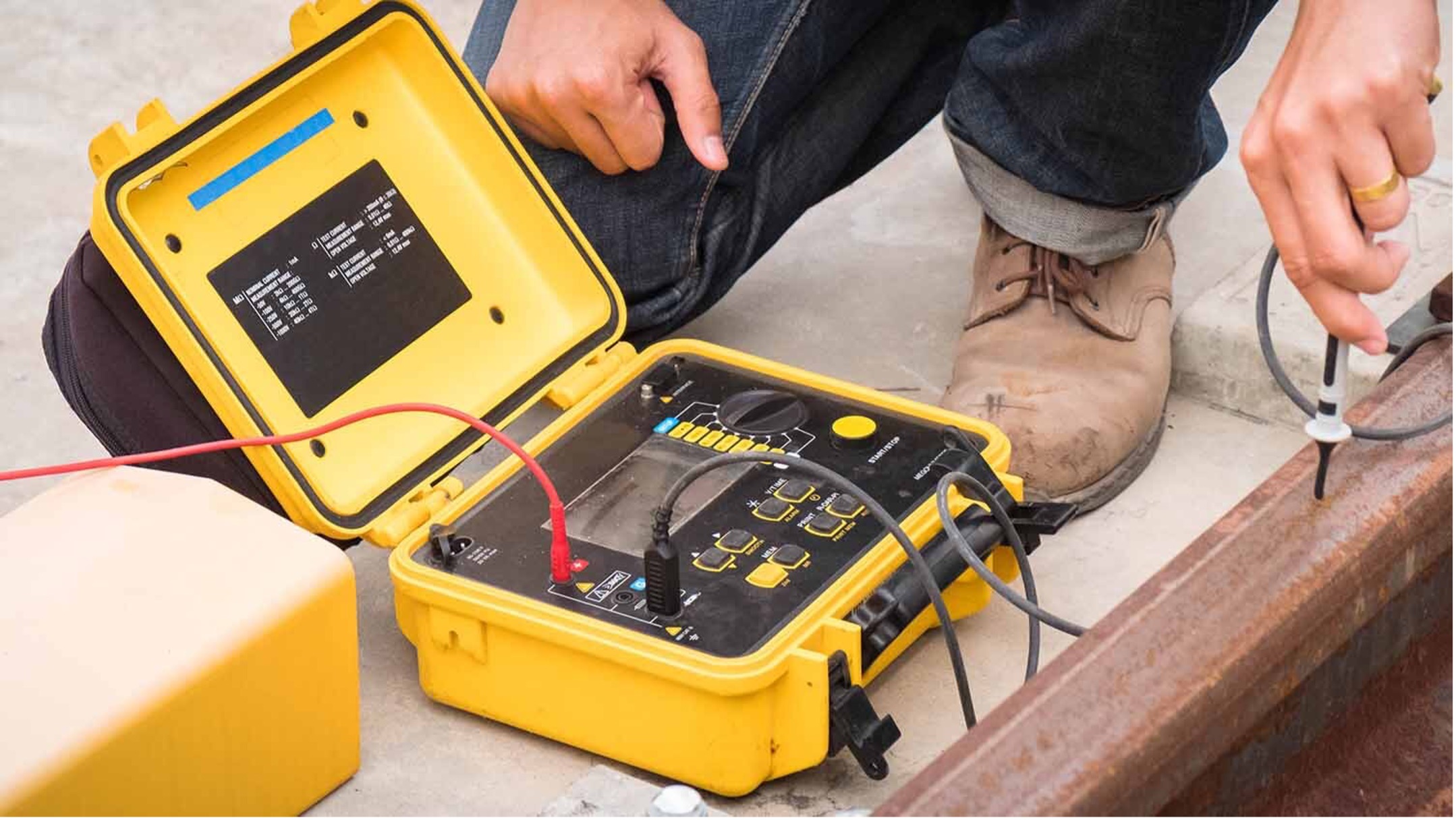

Мегаомметр, или мегомметр, — это устройство, используемое для проверки электрического и изоляционного сопротивления. Обычно это делается путем подачи высоковольтного сигнала в проверяемый объект, как правило, провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы рассмотрим, как и когда использовать мегомметр, а также сравним его с другими инструментами.

Что измеряют мегаомметры и как они работают?

Чтобы понять, как работают мегаомметры, важно понимать, какие измерения они используют. Измерения, производимые мегаомметром, в их наименьшей части можно свести к омам. Но что такое омы? Ом — это мера электрического сопротивления. Величина, на которую материал уменьшает электрический ток, проходящий через него, является величиной электрического сопротивления.

Мегаомметры получили свое название из-за измерения большого количества ом. Мегомметры считывают значения в мегаомах, где 1 мегаом равен 1 000 000 Ом.

Но тогда почему мегаомметры иногда называют тестерами изоляции? Это потому, что для проверки электрического сопротивления проводов, например, мегаомметры измеряют сопротивление изоляции. Проведение этого измерения оценивает целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, хотя мегомметры иногда называют тестерами изоляции, потому что они могут выполнять эту функцию, они также обычно ограничены этой функцией. Другие инструменты, называемые тестерами изоляции, могут иметь больше возможностей, таких как показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный, слаботочный постоянный заряд, который измеряет сопротивление внутри проводов и обмоток двигателя для выявления утечки тока и неисправной или поврежденной изоляции. Это известно как испытание мегомметром. Испытания мегомметром помогают проверить целостность проводов или двигателей, с которыми вы работаете.

7 шагов по использованию мегомметра

Мегомметры генерируют напряжение для определения высокого значения сопротивления изоляции. Обычно наименьшее значение, которое может выдать мегаомметр, составляет 1000 вольт, в то время как некоторые ручные мегомметры могут выдавать до 10 000 вольт и более через небольшой генератор внутри счетчика. Чтобы провести проверку мегаомметром, выполните следующие действия и обратитесь к руководству по эксплуатации мегаомметра для получения полных инструкций по технике безопасности.

Шаг 1. Отключите электроэнергию

Убедитесь, что на проводах, которые вы хотите проверить, отсутствует напряжение.

Шаг 2. Отсоедините провода.

Отсоедините провода, которые вы хотите проверить, от обоих концов цепи и всех питающих проводов в двигателях..

Шаг 3. Подключите заземляющий провод.

Подключите один из выводов мегомметра к заземляющему соединению, например, к изоляции провода, электрическому корпусу или земле.

Шаг 4. Подключаемся к проводнику

Подключите другой вывод мегомметра к проводнику, например, к открытой медной жиле провода или клемме двигателя.

Шаг 5. Создание напряжения

Поверните ручку генератора, чтобы создать напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Считайте показания счетчика

Определение безопасного показания зависит от того, что вы тестируете. Как правило, показание должно быть равно одному МОм на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 В идеальным показанием будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного МОм.

Шаг 7. Полное тестирование.

Полная проверка оставшихся проводов или клемм.

Измерение электрического сопротивления относительно сопротивления изоляции

Важно отметить, что мультиметры и мегаомметры — это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегаомметры — сопротивление изоляции. Хотя электрическое сопротивление является компонентом использования мегомметра, цель проверки мегомметром — измерение сопротивления изоляции. Это делается для проверки неисправной изоляции, которая может вызвать электрические проблемы или повреждения. Мультиметры не могут измерять сопротивление изоляции.

Мегаомметры являются важным устройством для обеспечения безопасности при выполнении электромонтажных работ. Понимание того, как их использовать и как их считывать, может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасности для персонала.
