В двигателях очевидны два совершенно разных типа сопротивления. Сопротивление обмоток измеряется обычным мультиметром. Но что такое сопротивление изоляции и как его измеряют?
В динамичном ландшафте промышленного оборудования электродвигатели, выступая в качестве рабочих лошадок, бесшумно приводят в действие основные процессы, что делает их незаменимыми компонентами в производстве, производстве энергии и не только. Однако, как и любое механическое устройство, электродвигатели не застрахованы от износа со временем и эксплуатационных нагрузок. Чтобы обеспечить их надежную работу и долговечность, инженеры прибегают к критической диагностической процедуре, известной как «испытание мегомметром». Эти «мегомметры» являются важными инструментами, которые измеряют значение изоляции проводников и внутренних компонентов любого электрического устройства, но обычно применяются к двигателям, чтобы обеспечить соответствующие требования безопасности и производительности, изложенные производителем.

Важность измерений сопротивления изоляции

Сопротивление изоляции играет ключевую роль в поддержании целостности электрической системы двигателя. Изоляционные материалы внутри двигателя, такие как изоляция обмотки и изоляция кабеля, предотвращают непреднамеренный электрический контакт и утечку тока на внешний корпус. Со временем факторы окружающей среды, колебания температуры и эксплуатационные стрессоры могут ухудшить эту изоляцию, что приведет к снижению производительности и, в крайних случаях, к катастрофическому отказу.

Тестирование мегомметром специально разработано для измерения сопротивления изоляции, помогая выявлять потенциальные проблемы до того, как они усугубятся. Оценивая сопротивление изоляции, инженеры могут получить представление об общем состоянии двигателя и предсказать потенциальные неисправности. Регулярное тестирование мегомметром — это упреждающий подход к предотвращению непредвиденных простоев, продлению срока службы двигателя и повышению общей надежности системы.

Рисунок 1. Оператор проводит проверку мегомметром оборудования для устранения неисправностей изоляции. Изображение предоставлено Fluke

Инструменты, используемые при испытаниях мегомметром

Меггеры (сокращение от более формального «мегаомметры») — это специализированные устройства, предназначенные для проверки сопротивления изоляции. Эти инструменты доступны в различных типах, каждый из которых предназначен для определенных приложений и диапазонов напряжений.

Вот некоторые распространенные типы мегомметров:

Портативные мегомметры

Портативные и удобные в использовании ручные мегомметры подходят для рутинного тестирования сопротивления изоляции. Они часто используются в полевых условиях, где важна мобильность. Даже сегодня эти приборы часто включают в себя рукоятку и аналоговый дисплей, что устраняет необходимость в батареях.

«Моторизованные» мегомметры

Моторизованные мегомметры оснащены дополнительными функциями, такими как автоматическая регулировка напряжения и регистрация данных. Эти приборы подходят для более комплексного тестирования и часто используются в лабораторных или мастерских условиях.

Цифровые Мегаомметры

Цифровые мегаомметры обеспечивают точные показания и часто оснащены расширенными функциями, такими как хранение данных, подключение по Bluetooth и программируемые последовательности испытаний. Они идеально подходят для углубленного анализа сопротивления изоляции.

Мегомметры высокого напряжения

Для высоковольтных приложений используются специализированные высоковольтные мегомметры. Эти приборы могут генерировать испытательные напряжения в несколько киловольт, что делает их пригодными для тестирования больших двигателей и высоковольтных систем.

Рисунок 2. Пример конструкции ручного мегомметра в работе. Изображение предоставлено Megger

Как измерить сопротивление двигателя

Тестирование мегомметром включает приложение постоянного тока высокого напряжения к системе изоляции двигателя и измерение результирующего тока. Этот тест обеспечивает количественную меру сопротивления изоляции, обычно выражаемую в сотнях мегаом или даже гигаомах.

Стандартный мультиметр не подходит для этого применения, поскольку напряжение, подаваемое от батарей, не сможет обеспечить ток, который можно измерить даже в рабочем диапазоне стандартного омметра (обычно только до нескольких десятков мегаом).

Чтобы выполнить тест мегомметром на двигателе, выполните следующие общие шаги:

• Подготовьте двигатель: Перед началом теста убедитесь, что двигатель обесточен и должным образом изолирован. Отсоедините двигатель от источника питания и разрядите всю накопленную электрическую энергию (многие однофазные двигатели переменного тока имеют пусковой конденсатор). Разъединитель или пускатель двигателя могут быть простым местом для отключения питания.

• Выберите Мегаомметр: Выберите подходящий мегомметр на основе номинального напряжения двигателя. Мегомметры доступны в различных диапазонах напряжения, и выбор правильного имеет решающее значение для получения точных результатов.

• Подсоедените Мегаомметр: Подключите выводы мегомметра к входным клеммам двигателя. Положительный вывод подключается к обмотке двигателя, а отрицательный вывод подключается к корпусу двигателя или земле. Такая конфигурация позволяет мегомметру измерять сопротивление изоляции от обмотки до земли. На рисунках 3 и 4 схематически показана правильная компоновка для испытания мегомметром как для двигателей переменного, так и постоянного тока соответственно.

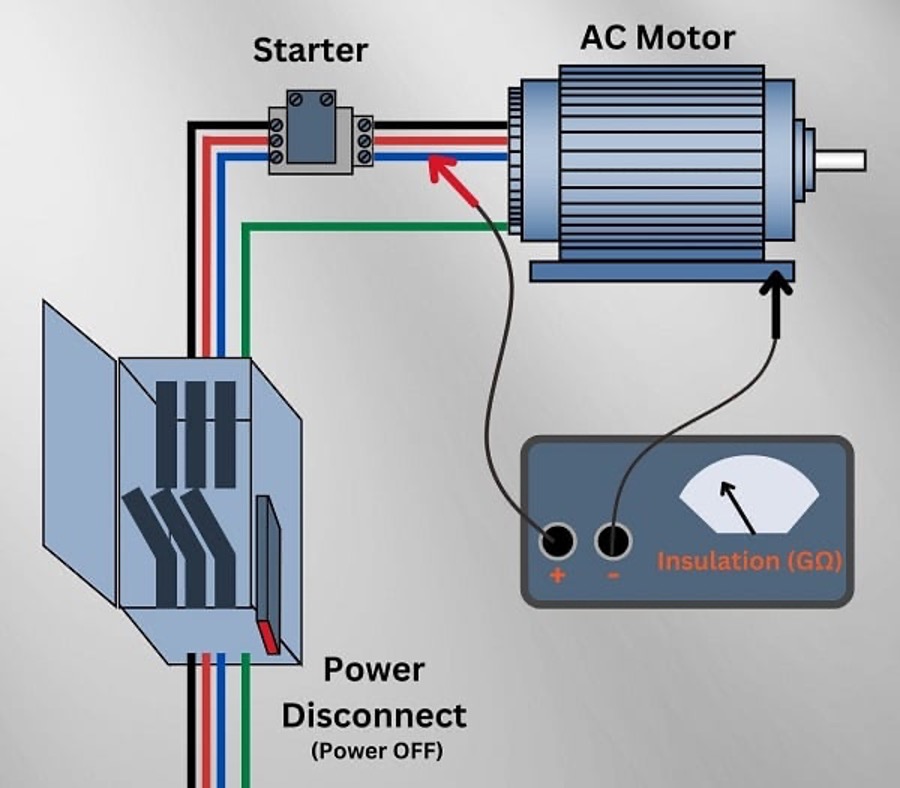

Рисунок 3. Типичная схема тестирования мегомметром двигателя переменного тока и соответствующего пускового оборудования. Изображение предоставлено инженерной группой Control Automation

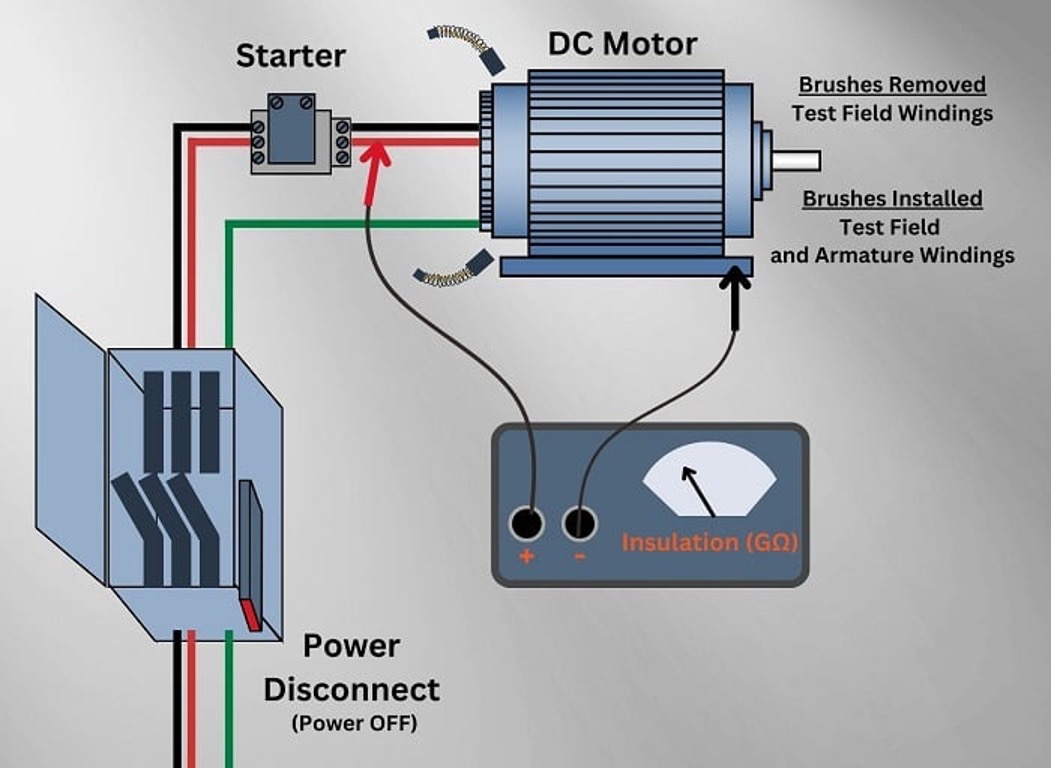

Рисунок 4. Типичная схема тестирования мегомметром двигателя постоянного тока. Изображение предоставлено инженерной группой Control Automation

 • Подайте испытательное напряжение: установите мегомметр на желаемое испытательное напряжение, обычно в диапазоне от 500 до 5000 вольт, в зависимости от характеристик двигателя. Подайте испытательное напряжение и дайте показаниям достаточно времени для стабилизации.

• Запишите и проанализируйте результаты: запишите значение сопротивления изоляции, отображаемое на мегомметре. Более высокое значение сопротивления указывает на лучшую целостность изоляции. Сравните полученное значение со спецификациями двигателя или отраслевыми стандартами, чтобы оценить состояние изоляции.

• Интерпретируйте результаты: проанализируйте результаты в контексте условий эксплуатации двигателя. Значительное снижение сопротивления изоляции может указывать на попадание влаги, загрязнение или пробой изоляции. На основе полученных результатов могут потребоваться дополнительные исследования или корректирующие меры.

Применение мегомметра

Хотя тестирование мегомметром необходимо для надлежащего обслуживания двигателя, тестирование мегомметром является универсальным диагностическим методом, который применяется в различных отраслях промышленности. Некоторые дополнительные приложения включают:

Испытание трансформатора

Трансформаторы являются ключевым этапом в процессе распределения электроэнергии. Испытание мегомметром используется для оценки сопротивления изоляции обмоток трансформатора, гарантируя их надежную и безопасную работу.

Тестирование кабеля

Тестирование мегомметром применяется для оценки целостности изоляции силовых кабелей. Это особенно важно в отраслях, где отказы кабелей могут привести к значительным сбоям и угрозам безопасности.

Тестирование распределительных устройств

Распределительное устройство, контролирующее поток электроэнергии, регулярно проходит проверку мегомметром для обеспечения сопротивления изоляции его компонентов, предотвращения электрических неисправностей и обеспечения безопасности оператора.

Тестирование генератора

Генераторы, используемые на электростанциях или в резервных системах, проходят испытания мегомметром для проверки сопротивления изоляции обмоток и выявления потенциальных неисправностей.

Тестирование панели управления

Испытания мегомметром проводятся на панелях управления и распределительных щитах для обеспечения сопротивления изоляции электрических цепей, что повышает безопасность и надежность систем управления.

Что означает измерение сопротивления двигателя

Тестирование сопротивления изоляции, обычно известное как тестирование мегомметром, является основополагающим аспектом поддержания надежности и производительности электродвигателей и связанных с ними электрических систем.

Регулярно оценивая целостность изоляции, инженеры могут выявлять потенциальные проблемы до того, как они усугубятся, предотвращая дорогостоящие простои и отказы оборудования.
Процесс тестирования двигателя мегомметром включает приложение постоянного тока высокого напряжения и измерение результирующего тока. Благодаря использованию специализированных мегомметров, от портативных устройств до высоковольтных мегомметров, этот диагностический метод стал доступным и эффективным.
