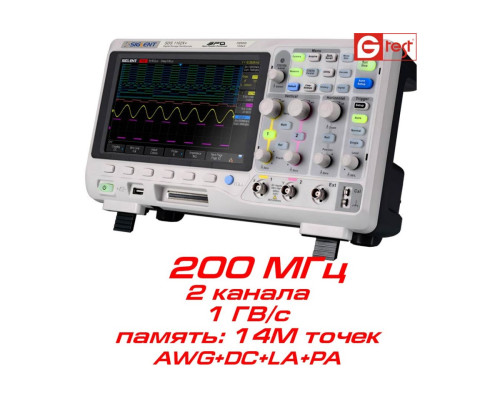

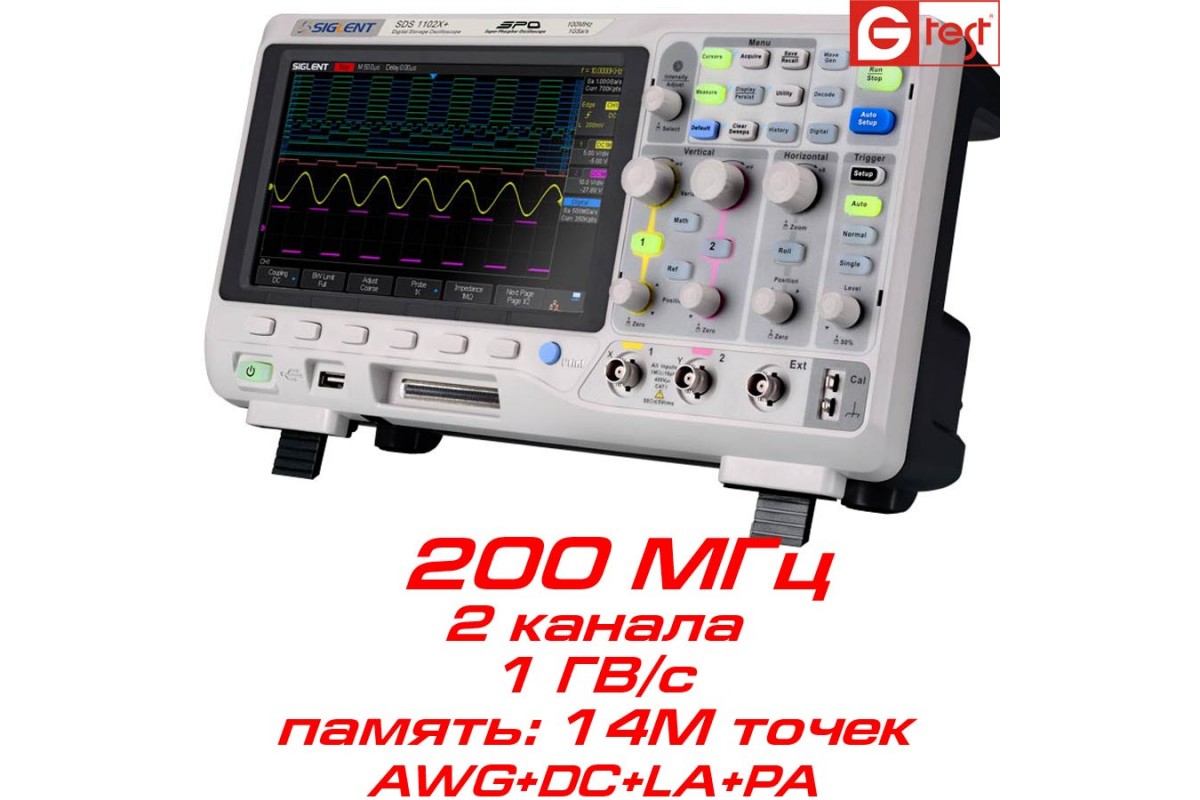

SDS1202X+ осциллограф 2х200МГц+генератор AWG
SDS1202X+ высокоэффективный комбинированный прибор объединяющий 2-х канальный 200МГц осциллограф, 25МГц генератор AWG сигналов произвольных форм и 16-ти канальный логический анализатор MSO.

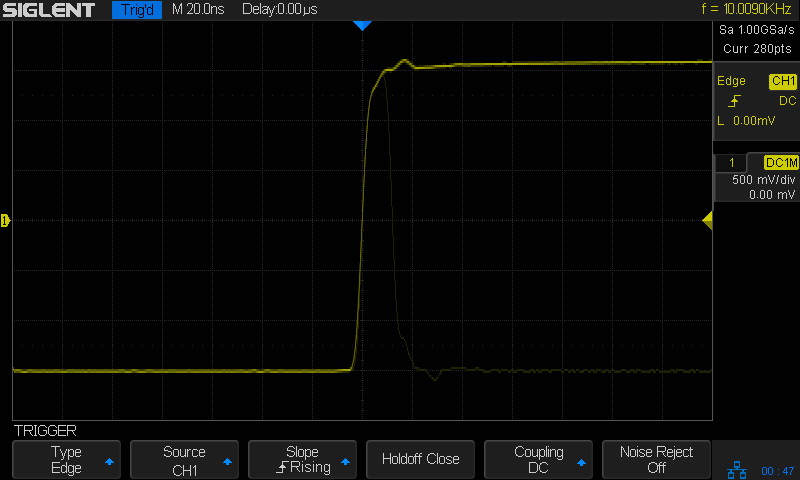

Отличительным преимуществом осциллографа SDS1202X+ является обновлённая внутрення архитектура обработки данных - SPO (осциллограф с технологией "суперфосфор"), обеспечивающая высокую скорость синхронизации и захвата осциллограмм - до 60 000 форм сигналов в секунду в обычном режиме и 400 000 форм сигналов в секунду в режиме сегментированной выборки.
Компания Siglent продолжает приятно удивлять, представив новый осциллограф SDS1202X-Е, который является дальнейшим развитием высокоэффективных осциллографов серии SDS1000X, глубокая модернизация которых затронула как аппаратную часть так и программное обеспечение, результатом которой стал еще более функционально совершенный осциллограф.
Значительный объем внутренней памяти 14М точек (7М точек/канал), высокая скорость выборки 1,0 ГВ/с, а также возможность декодирования данных на шинах последовательной передачи, выполнять анализ мощности, использовать интеллектуальную систему синхронизации, в том числе для HDTV, а также генератор произвольных форм сигналов - далеко не полный перечень преимуществ осциллографов Siglent SDS1202X+.
Новая серия осциллографов SIGLENT с технологией SPO (суперфосфор) SDS1000X+ представлена моделями 100МГц и 200МГц. Новое поколение осциллографов с технологией обработки SPO "супер фосфор" обеспечивает очень низкий уровень собственных шумов позволяющий реализовать усиление от 500 мкВ/дел! Инновационная система синхронизации с малым джиттером и скоростью захвата до 400 тыс. форм сигналов в секунду является лучшей среди осциллографов данного класса, обеспечивая уникальные возможности по захвату событий недоступных для обычных осциллографов (детектирование пиков длительностью от 1 нс!) захват сверх иллюзорных низковероятностных событий
.
Для визуализации частоты повторения формы осциллограммы используется цветовая 256-ти уровневая градация интенсивности, предлагая тем самым качественно новый подход в отображении динамических особенностей сигнала.
Новые осциллографы SDS1202X+ серии включают расширенную систему синхронизации, в том числе запуска и декодирование сигналов на последовательных шинах передачи данных IIC, SPI, UART, RS232, CAN, LIN.
Увеличенный перечень автоматических измерений с функциями статистического анализа и математических возможностей обработки, позволяет выполнять полный анализ сигнала как во временной так и частотной областях.
Отличительной особенностью SDS1202X+ от модели SDS1202X является встроенный 25 МГц генератор сигналов произвольных форм AWG, а также возможность активации 16-ти канального логического пробника (требуется: ключ активации MSO SDS1000X-LA и логический пробник SPL1016).
Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.
Купить осциллограф Siglent SDS1202X+ для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Детальные технические характеристики SDS1202X+ (pdf.)
Сравнительные характеристики Siglent vs Tektronix vs Rigol
• Полоса пропускания 200МГц, 2 канала+внешний вход синхронизации
| Модель |
SDS1102X
|
SDS1102X+ | SDS1202X | SDS1202X+ | |
| Полоса | 100 МГц / 2 канала | 200 МГц / 2 канала | |||
| Скорость выборки | 3,5 нс | 1,7 нс | |||
| Встроенный генератор сигналов | - | AWG, 25 МГц | - | AWG, 25 МГц | |
| Декодирование | I2C, SPI, UART/RS232, CAN, LIN (опция SDS-1000X-DC) | ||||
| Анализ мощности | опция SDS-1000X-PA | ||||
| Логический анализатор | опция SDS1000X-LA | ||||
| Количество каналов | 2 канала осциллографические + внешний вход синхронизации |
| Входной импеданс | высокоомный: 1 МОм±2%, 23 пФ; 50 Ом: 50 Ом ±2% |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | ± 400 В ампл., САТI, САТII (высокоомный); ± 10 В пик. (50 Ом) |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по коэффициенту пробника | х1; х10; х20; х100; х200; х1000; х10000 |
| Усиление по вертикали | от 500 мкВ/дел до 10 В/дел. |
Горизонтальная развертка
| Диапазон временных разверток | от 2,0 нс до 50 с/дел. |
| Скорость захвата | 60 тыс. форм сигналов в сек.,400 тыс. форм сигналов в сек. (режим сегментированной віборки) |
| Цветовая градация | 256 уровней |
| Режим дисплея | X-Y, X-t, масштаб, ROLL |
| Временная база | ±25 ppm |
Система синхронизации
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | по уровню, по параметру импульса, видео HDTV, по нарастанию/спаду, внешний запуск |
| Источник синхронизации | СН1/CH2, внешний вход синхронизации |
| Декодирование | I2C, SPI, UART, CAN, LIN, RS232 |
Система цифровой обработки
| Тип выборки | в реальном времени |
| Скорость выборки | 1 ГВ/с |
| Объем памяти | 7 М точек / каждый канал, 14 М точек / один канал |
| Режим выборки | прямая выборка, регистрация пиков, усреднение, высокое разрешение |
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 |
| Режим формирование формы | векторный, точечный |
| Алгоритм восстановления сигнала | sin(x)/x, линейный |
Система измерений и математической обработки
| Автоматические измерения | Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Курсорные измерения | ручной режим установки курсоров, режим слежения (авто установка). delta-измерения |
| Функции математические | сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование, извлечение корня квадратного. |
| БПФ | количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников |
Общие характеристики
| Дисплей | 8" (21см) технология TFT, подсветка LCD, сеннсорный |
| Разрешение | 800 х 480 |
| Глубина цвета | 24 бита |
| Контраст | 500 : 1 |
| Количество делений | 8 х 14 делений |
| Язык интерфейса | английский |
| Питание | 100-240 В, 45-440 Гц, <100 Вт (SDS), <150 Вт (MSO) |
| Габариты | 380 (ширина) х 140 (глубина) х 270 (высота) |
| Масса | 3,26 кг. |
Параметры окружающей среды
| Температура | рабочая от 0 °С до 50 °С, хранения от -30 °С до 70 °С |
| Влажность | от 5% до 95% RH, в соответствии с MIL-PRF-28800F |
| Высота | рабочая до 3000 м, хранения до 15266 м |
Генератор произвольных форм сигналов AWG
| Полоса | от 1 мкГц до 25 МГц, разрешение 1 мкГц |
| Скорость выборки | 125 МВ/с, память 16 тыс. точек |
| Формs сигналов | Sine, Square, Ramp, Pulse, DC, Noise, Cardiac, Gaus Pulse, Exp Rise, Exp Fall, Arb |
| Амплитуда | от 4 мВ до 3 В (высокоомный), от 2 мВ до 1,5 В (50 Ом) |
| Разрешение | 14 бит, по амплитуде |
|
Количество каналов
|
16 каналов, D0~D7, D8~D15
|
|
Скорость выборки
|
500 МВ/с
|
| Объём памяти | 14М точек/канал |
|
Амплитуда
|
TTL, CMOS, LVCMOS 3.3, LVCMOS 2.5, пользовательские установки
|
|
Минимально детектируемый
|
4 нс
|
• Пробники осциллографические - 2 шт.
• Кабель USB - 1 шт.
• Руководство пользователя (Quick start, eng.) - 1 экз.
• Гарантийный талон - 1 экз.
SDS-1000X-DC - декодирование IIC, SPI, UART/RS232, CAN, LIN
SDS-1000X-PA - анализ мощности
ISFE - гальваническая развязка каналов
Дополнительные пробники (токовые, высоковольтные, дифференциальные).
ОБЗОР ФУНКЦИОНАЛЬНОСТИ

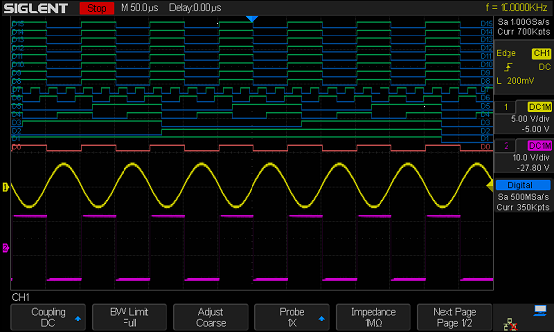

Логический 16-ти канальный анализатор
Возможность анализа 2-х аналоговых и 26-ть логических каналов одновременно.
Скорость захвата осциллограмм до 400 000 форм/сек.

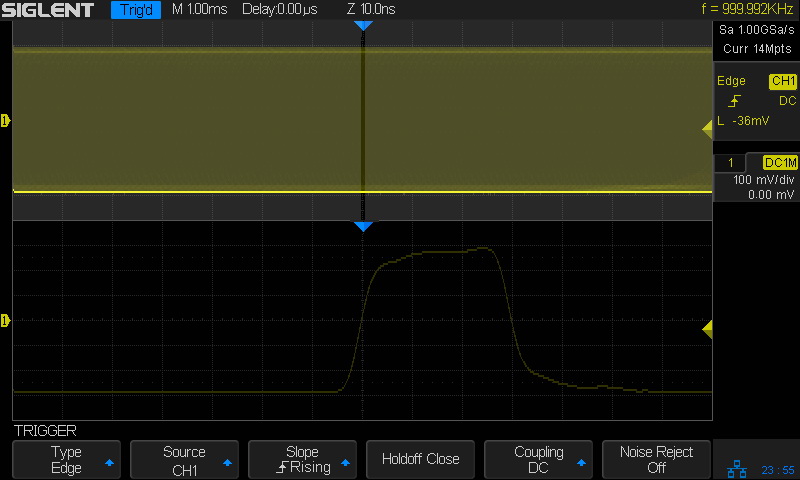

Высокая скорость захвата осцилллограмм(до 400 000 форм/сек) позволяет захватить аномальные сигналы с низкой частотой повторения.

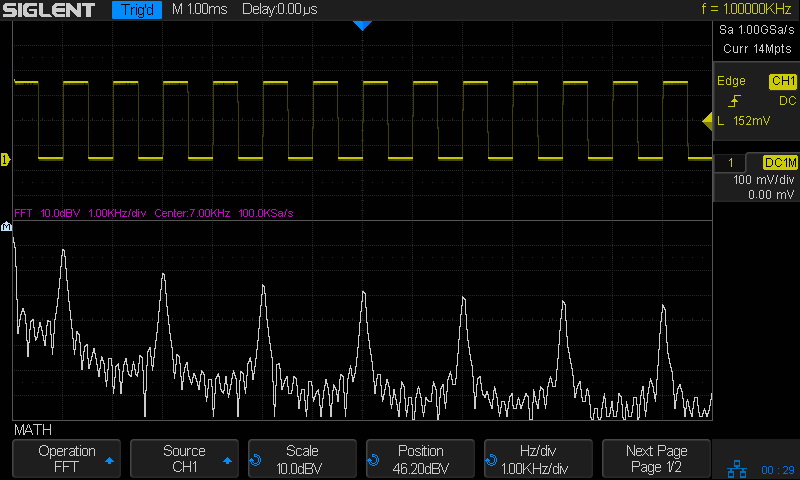

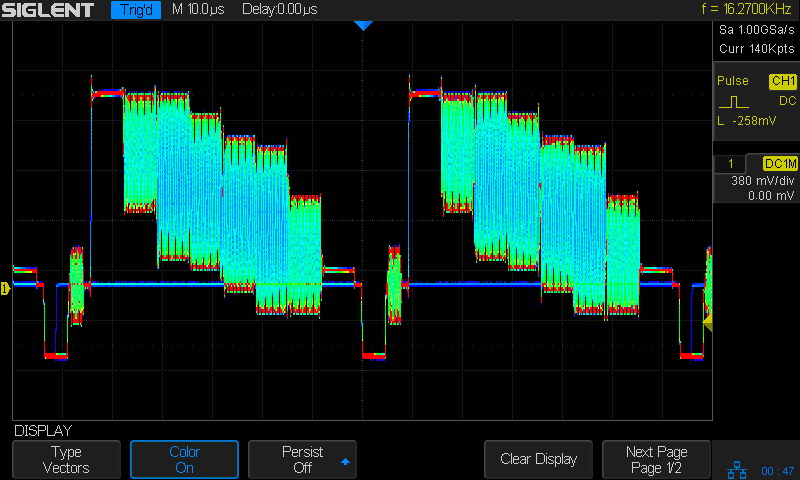

256-ти уровневая градация интенсивности осциллограммы и температурный градиент.

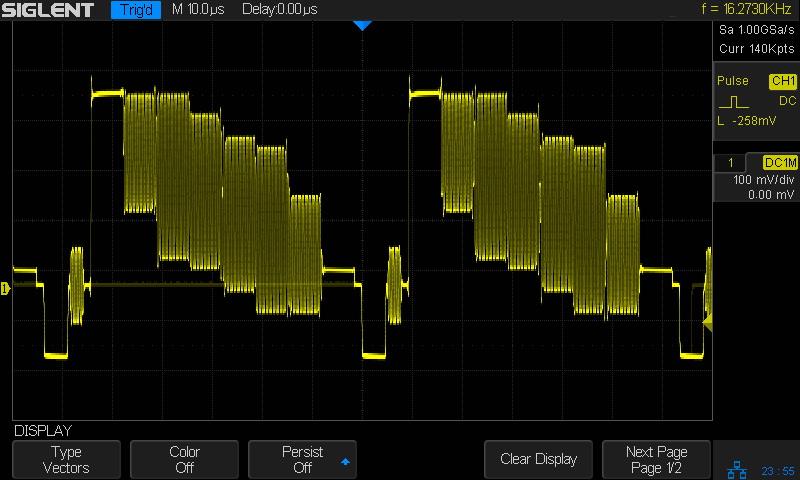

Технология фосфорного осциллографа (SPO) обеспечивает 256-ти уровневую градацию яркости осциллограммы в зависимости от частоты ее повторения. Чем чаще повторяется форма сигнала тем ярче её свечение.
Температурный градиент выраженный цветовой палитрой более наглядно информирует о частоте повторения той или иной формы сигнала.
Большой объем памяти до 14M точек
Большой объём памяти 14М точек позволяет использовать высокую скорость выборки для высокой детализации сигнала. Аппаратно реализованная функция масштабирования обеспечивает удобство её применения в поиске и анализе интересующих элементов осциллограммы.
Расширенна система синхронизации

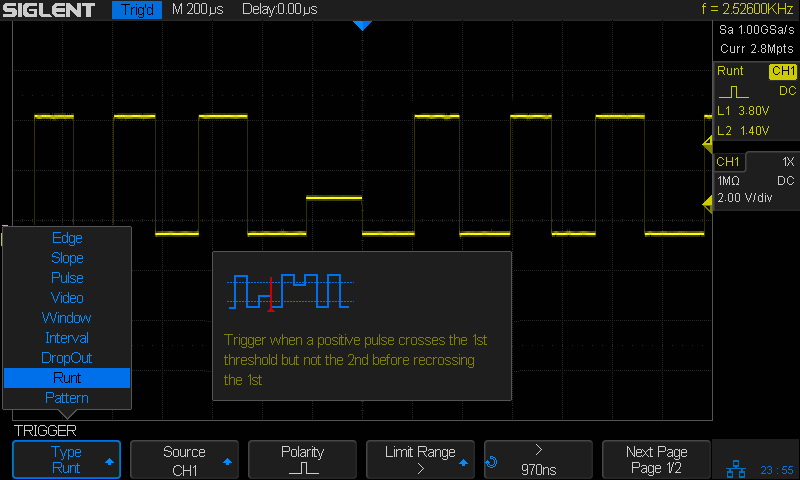

Расширенная система синхронизации предоставляет полноту возможностей по заданию условий захвата и синхронизации, в том числе сигналов IIC, SPI, UART/RS232, LIN, CAN. При выборе условий захвата на дисплее появляется окно с детальным графическим пояснением выбранного условия, что удобно для пользователя который только начинает работу с прибором.

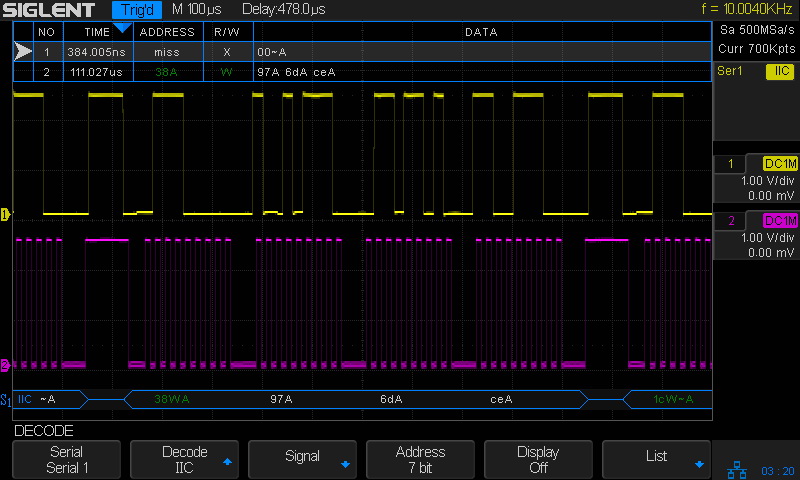

Декодирование сигналов на шинах IIC, SPI, UART/RS232, LIN, CAN (опция SDS-1000X-DC)
Активация функции декодирования позволит сократить время требуемое при отладке сложных аппаратно-программных устройств.

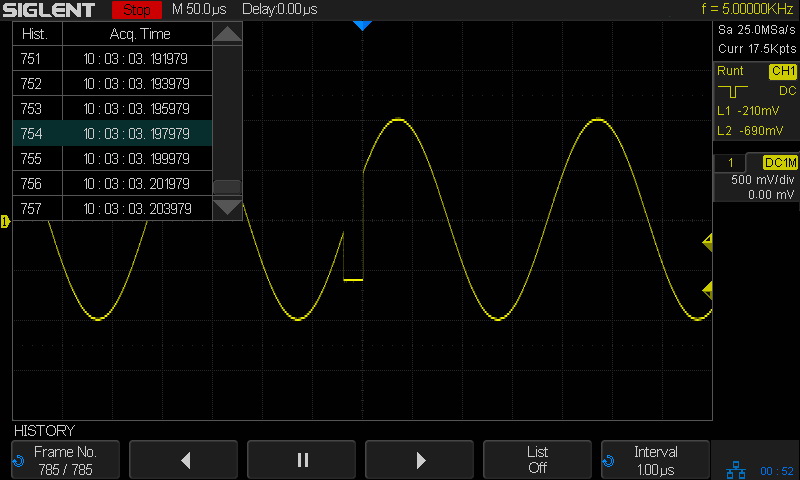

Функция памяти / регистратора.
Функция регистратора позволяет выполнить запись во внутреннюю быструю память осциллографа с возможностью последующего просмотра осцилограмм.

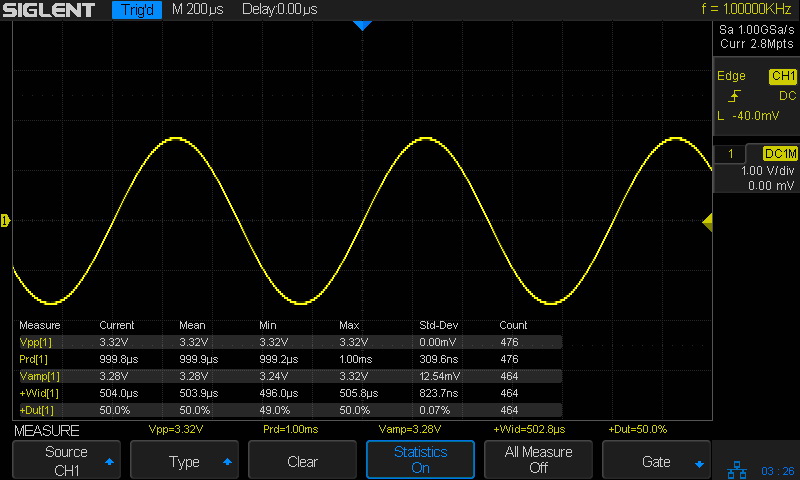

Автоматические измеренияя с функциями статистической обработки
Реализованы функции статистического анализа параметров осциллограмм.
Математический анализ
В дополнение к стандартным операциям: +, -, *, /, реализовано интегрирование, дифференцирование и извлечение квадратного корня.

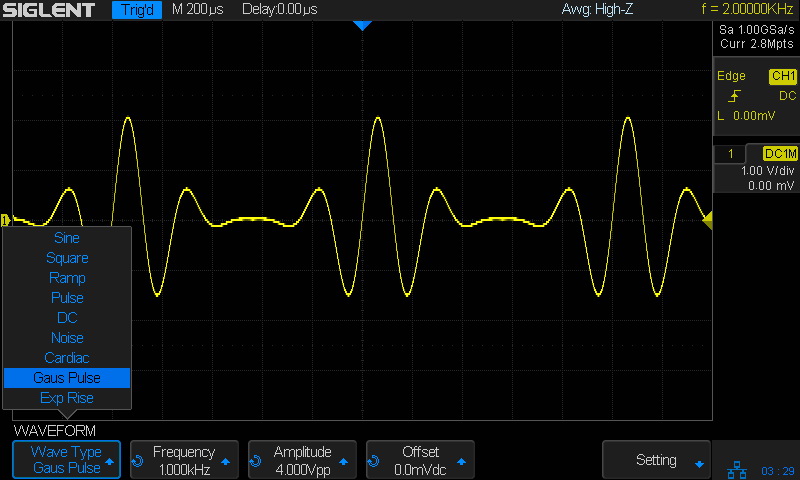

Встроенный генератор сигналов произвольных форм.
Генератор сигналов имеет 10-ть предустановленных форм сигналов (синус, прямоугольник, пила, импульс, DC, шум, кардио импульс, экспонента, распределение Гаусса), кроме того с помощью программного обеспечения EasyWave PC можно создать и загрузить до 4-х произвольных форм сигнала.
Аппаратно-программная реализация автоматического тестирования PASS/FAIL
Аппаратно-программная реализация функций тестирования PASS/FAIL позволила увеличить скорость тестирования до 40000 тестов/сек. Простота генерации масок, высокая скорость тестирования и простота применения данной функции позволяют использовать её при серийном массовом тестировании электронных устройств.
Варианты написания: SDS1202X+, SDS-1202X+, осциллограф Siglent
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
