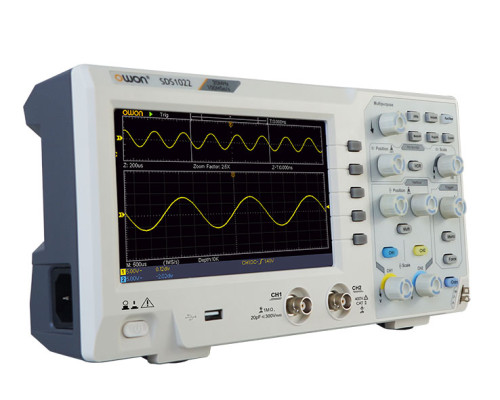

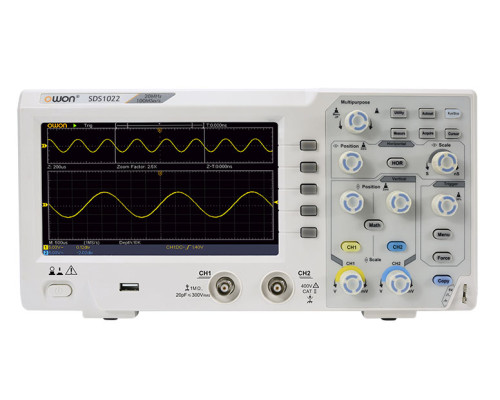

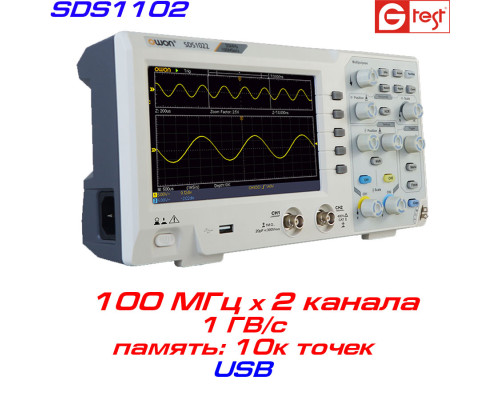

SDS1102 Осциллограф, 100 МГц, 2 канала
SDS1102 2-x канальный недорогой осциллограф, производства компании OWON, обладает полосой пропускания 100 МГц, выборкой 1 ГВ/с, объемом памяти 10к точек.
Основное назначение осциллографа - применение для решения задач не требующих больших объемов памяти и сложных условий захвата.
ОСОБЕННОСТИ
• Полоса пропускания: 100 МГц
• Количество каналов: 2 канала+внешний вход синхронизации
• Скорость выборки: 1 ГВ/с (Real time)
• Объем памяти: 10к точек
• Дисплей 7" TFT разрешение: 800 х 480
• Интерфейс: USB
Руководство пользователя OWON SDS1102 (eng.).ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| SDS1022 | SDS1102 | |
| Полоса пропускания | 20 МГц | 100 МГц |
| Скорость развертки | от 5 нс/дел до 1000 с/дел | от 2 нс/дел до 1000 с/дел |
| Количество каналов | 2 канала + вход внешней синхронизации | |
| Чувствительность по вертикали | от 5 мВ/дел до 5 В/дел. | |
| Погрешность измерений | 3% | |
| Разрешение по вертикали | 8 бит | |
Входные параметры
| Входной импеданс | 1 МОм, 10 пФ |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | ± 400 В ампл., САТI, САТII |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Корекция по поэффициенту пробника | х1; х10; х100; х1000 |
Система синхронизации
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | по уровню, видео |
| Источник синхронизации | СН1, CH2 |
Система цифровой обработки
| Тип выборки | в реальном времени |
| Скорость выборки | 1 ГВ/с |
| Эквивалентная скорость выборки | нет |
| Объем памяти | 10К |
| Алгоритм востановления сигнала | sin(x)/x |
Система измерений и математической обработки
| Автоматические измерения | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
| Функции математические | сложение, вычитание, умножение, деление, БПФ |
Общие характеристики
| Дисплей | 7" технология TFT, подсветка LCD |
| Разрешение | 800 х 480 |
| Питание | 100-240 В, 45-440 Гц, <15 Вт |
| Габариты | 301 (ширина) х 70 (глубина) х 110 (высота) |
| Масса | 1,1 кг. |
КОМПЛЕКТАЦИЯ
• Осциллограф SDS1102 - 1 шт.
• Пробники осциллографические - 2 шт.
• Кабель питания - 1 шт.
• Кабель USB - 1 шт.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 экз.
Варианты написания: SDS1102, SDS-1102
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
